公開番号2025127547
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024306
出願日2024-02-21
発明の名称スポット溶接機及びスポット溶接機のワーク溶接方法
出願人株式会社アマダ
代理人個人,個人,個人
主分類B23K 11/11 20060101AFI20250826BHJP(工作機械;他に分類されない金属加工)
要約【課題】ワークや治具を容易に固定して段取り時間を短縮し、加工効率を向上させる。
【解決手段】スポット溶接機1は、複数の溶接ガン3、5と、ワークが載置されるテーブル6と、ワークを溶接する処理を実行する制御部7とを備える。制御部7は、切替スイッチ22が操作されて複数の溶接ガンのいずれかが選択され、加圧スイッチ15、20が操作されると、切替スイッチ22で選択されなかった溶接ガンに、テーブル6に対して加圧動作を行わせ、加圧動作が行われている状態で溶接スイッチ16、21が操作されると、切替スイッチ22で選択された溶接ガンに、テーブル6上に載置されたワークを溶接させる。
【選択図】図1
特許請求の範囲【請求項１】
複数の溶接ガンと、
ワークが載置されるテーブルと、
前記複数の溶接ガンのいずれかを選択する切替スイッチと、
前記ワークを加圧するときに操作される加圧スイッチと、
前記ワークを溶接するときに操作される溶接スイッチと、
前記ワークを溶接する処理を実行する制御部と、を備え、
前記制御部は、
前記切替スイッチが操作されて前記複数の溶接ガンのいずれかが選択され、前記加圧スイッチが操作されると、前記切替スイッチで選択されなかった溶接ガンに、前記テーブルに対して加圧動作を行わせ、
前記加圧動作が行われている状態で前記溶接スイッチが操作されると、前記切替スイッチで選択された溶接ガンに、前記テーブル上に載置された前記ワークを溶接させる
スポット溶接機。
続きを表示（約 600 文字）【請求項２】
前記加圧スイッチは、作業者が前記複数の溶接ガンを操作するときに把持するハンドルに設けられている
請求項１に記載のスポット溶接機。
【請求項３】
前記加圧動作は、前記切替スイッチで選択されなかった溶接ガンに、前記テーブル上に載置された前記ワークを加圧させる動作である
請求項１または２に記載のスポット溶接機。
【請求項４】
前記加圧動作は、前記切替スイッチで選択されなかった溶接ガンに、前記テーブル上に載置された治具を加圧させる動作である
請求項１または２に記載のスポット溶接機。
【請求項５】
複数の溶接ガンと、ワークが載置されるテーブルとを備えたスポット溶接機のワーク溶接方法であって、
前記複数の溶接ガンのいずれかを選択する切替スイッチを操作することによって、前記複数の溶接ガンのいずれかを選択し、
前記ワークを加圧するときに操作される加圧スイッチが操作されると、前記切替スイッチで選択されなかった溶接ガンが、前記テーブルに対して加圧動作を行い、
前記加圧動作が行われている状態で、前記ワークを溶接するときに操作される溶接スイッチが操作されると、前記切替スイッチで選択された溶接ガンが、前記テーブル上に載置された前記ワークを溶接する
スポット溶接機のワーク溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スポット溶接機及びスポット溶接機のワーク溶接方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、平坦な板状電極の上にワークが載置され、複数の溶接ガンでスポット溶接を行うスポット溶接機が記載されている。このようなスポット溶接機では、ワークや治具を固定するために段取り作業を行う必要があった。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１８３４２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ワークや治具を固定するための段取り作業は複雑になる場合があるので、その場合には段取り時間が長くなり、加工効率が低下してしまうという問題点があった。
【課題を解決するための手段】
【０００５】
一又はそれ以上の実施形態の第１の態様は、複数の溶接ガンと、ワークが載置されるテーブルと、前記複数の溶接ガンのいずれかを選択する切替スイッチと、前記ワークを加圧するときに操作される加圧スイッチと、前記ワークを溶接するときに操作される溶接スイッチと、前記ワークを溶接する処理を実行する制御部と、を備え、前記制御部は、前記切替スイッチが操作されて前記複数の溶接ガンのいずれかが選択され、前記加圧スイッチが操作されると、前記切替スイッチで選択されなかった溶接ガンに、前記テーブルに対して加圧動作を行わせ、前記加圧動作が行われている状態で前記溶接スイッチが操作されると、前記切替スイッチで選択された溶接ガンに、前記テーブル上に載置された前記ワークを溶接させるスポット溶接機である。
【０００６】
一又はそれ以上の実施形態の第２の態様は、複数の溶接ガンと、ワークが載置されるテーブルとを備えたスポット溶接機のワーク溶接方法であって、前記複数の溶接ガンのいずれかを選択する切替スイッチを操作することによって、前記複数の溶接ガンのいずれかを選択し、前記ワークを加圧するときに操作される加圧スイッチが操作されると、前記切替スイッチで選択されなかった溶接ガンが、前記テーブルに対して加圧動作を行い、前記加圧動作が行われている状態で、前記ワークを溶接するときに操作される溶接スイッチが操作されると、前記切替スイッチで選択された溶接ガンが、前記テーブル上に載置された前記ワークを溶接するスポット溶接機のワーク溶接方法である。
【発明の効果】
【０００７】
一又はそれ以上の実施形態に係るスポット溶接機及びその溶接方法によれば、ワークや治具を容易に固定することができるので、段取り時間が短縮されて加工効率を向上させることができる。
【図面の簡単な説明】
【０００８】

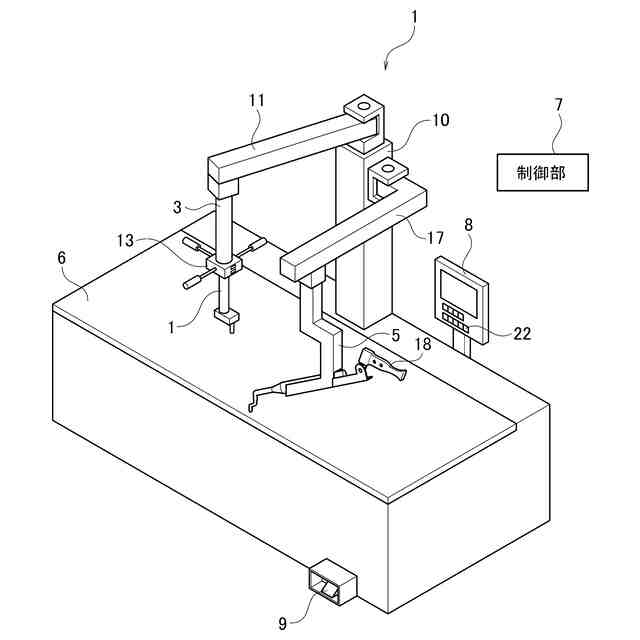

図１は、第１実施形態に係るスポット溶接機の構造を示す斜視図である。

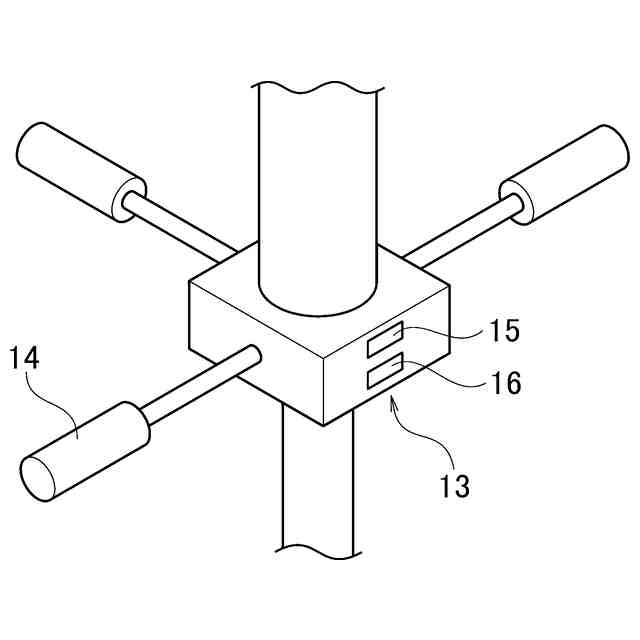

図２は、第１実施形態に係るスポット溶接機に設けられた垂直ガンのハンドルの構造を示す斜視図である。

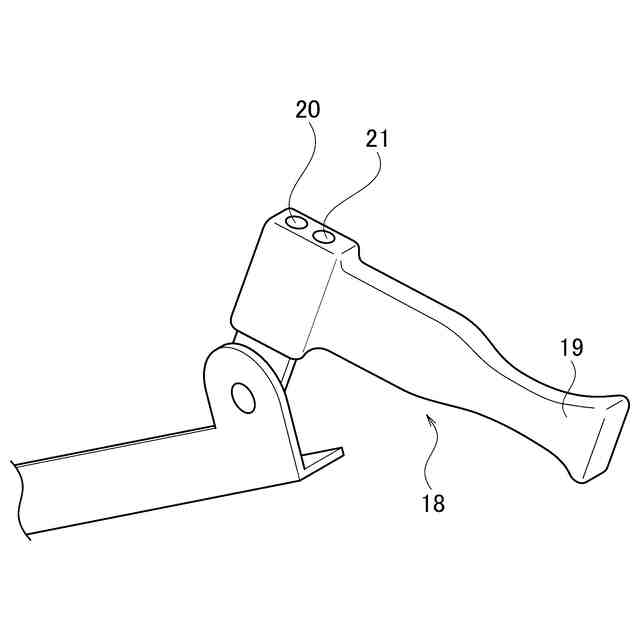

図３は、第１実施形態に係るスポット溶接機に設けられた水平ガンのハンドルの構造を示す図である。
図４は、第１実施形態に係るスポット溶接機によるワークの溶接処理の処理手順を示すフローチャートである。

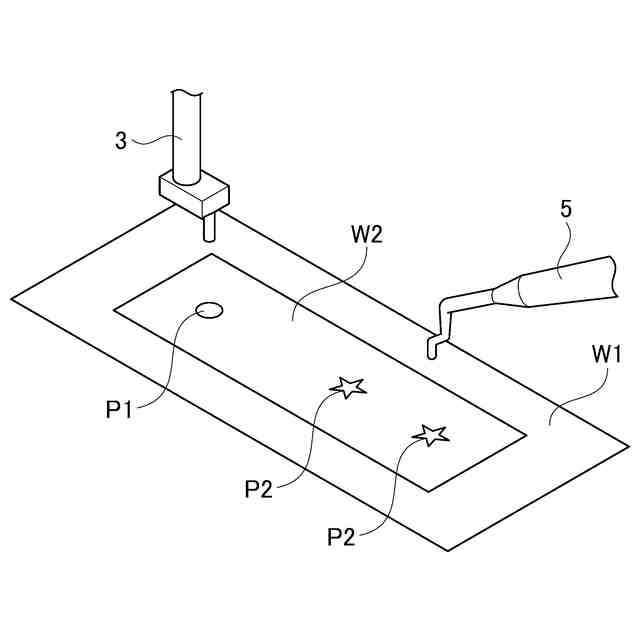

図５は、第１実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。

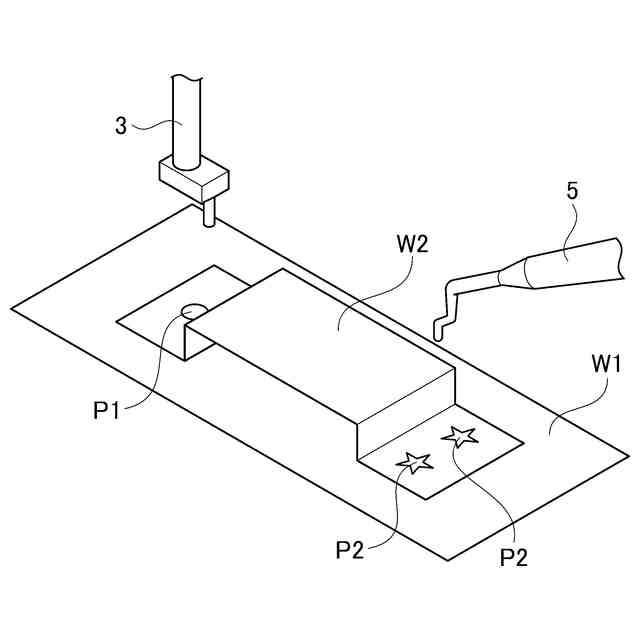

図６は、第１実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。

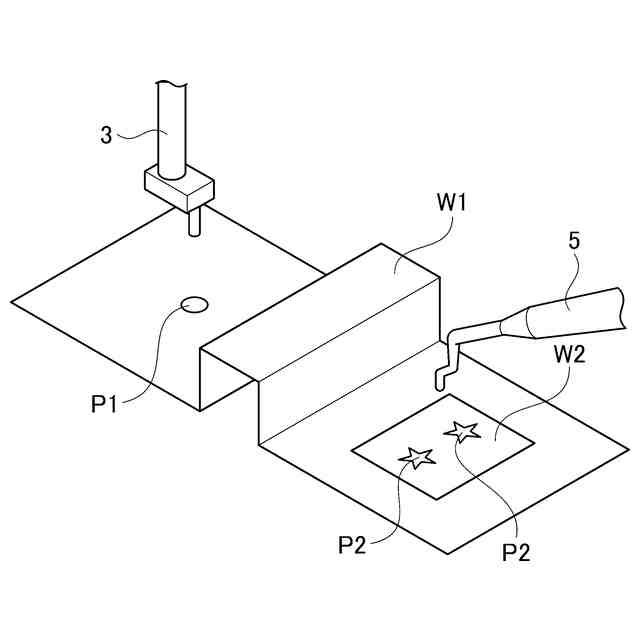

図７は、第１実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。
図８は、第２実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。

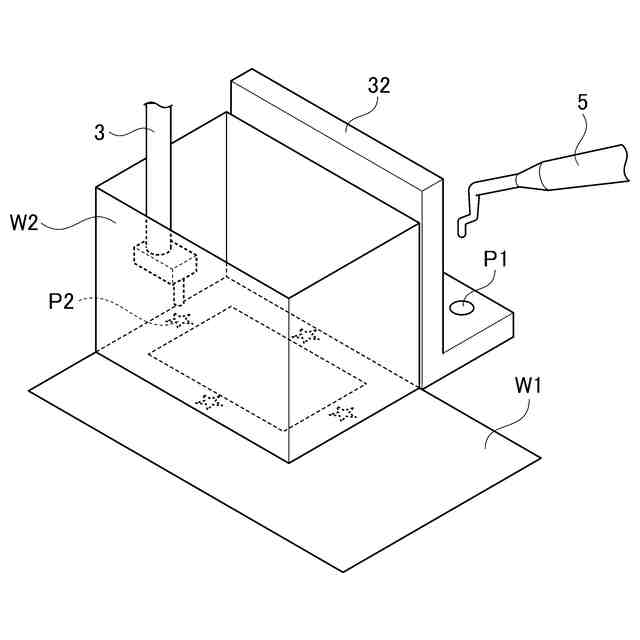

図９は、第２実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。
図１０は、第２実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。
図１１は、第２実施形態に係るスポット溶接機によるワークの溶接方法を説明するための図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、図面を参照し、本実施形態に係るスポット溶接機及びそのワーク溶接方法について説明する。
【００１０】
［スポット溶接機の構造］
図１を参照し、本実施形態に係るスポット溶接機の構造を説明する。図１は、本実施形態に係るスポット溶接機の構造を示す斜視図である。図１に示すように、スポット溶接機１は、垂直ガン３と水平ガン５を含む複数の溶接ガンと、ワークが載置されるテーブル６と、ワークを溶接する処理を実行する制御部７とを備えている。この他に、スポット溶接機１は、操作ペンダント８と、フットスイッチ９とを備えている。
（【００１１】以降は省略されています）
