公開番号2025121744
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017414
出願日2024-02-07
発明の名称プログラム、情報処理方法、情報処理装置及び燃焼画像分析システム
出願人株式会社タクマ
代理人個人,個人
主分類F23G 5/50 20060101AFI20250813BHJP(燃焼装置;燃焼方法)
要約【課題】燃焼状態に関する分析結果を出力するプログラム等を提供すること。
【解決手段】プログラムは、バイオマス燃焼炉1に設けた撮像部26により撮像したバイオマス燃料の燃焼画像を取得し、取得した前記燃焼画像に基づき、燃焼状態に関する分析結果を出力する処理をコンピュータに実行させる。好適には、プログラムは、燃焼画像に基づき、燃え切り点を区画毎に表示する。好適には、プログラムは、バイオマス燃料の燃焼画像を入力した場合に、燃焼画像に含まれる燃焼エリアに関する情報を出力するよう学習された学習モデルに、取得した燃焼画像を入力することにより、燃焼エリアに関する情報を出力し、出力された燃焼エリアに関する情報に基づき、燃え切り点を区画毎に特定する。
【選択図】図1
特許請求の範囲【請求項１】
バイオマス燃焼炉に設けた撮像部により撮像したバイオマス燃料の燃焼画像を取得し、
取得した前記燃焼画像に基づき、燃焼状態に関する分析結果を出力する
処理をコンピュータに実行させるプログラム。
続きを表示（約 970 文字）【請求項２】
前記燃焼画像に基づき、燃え切り点を区画毎に表示する
請求項１に記載のプログラム。
【請求項３】
バイオマス燃料の燃焼画像を入力した場合に、前記燃焼画像に含まれる燃焼エリアに関する情報を出力するよう学習された学習モデルに、取得した前記燃焼画像を入力することにより、前記燃焼エリアに関する情報を出力し、
出力された前記燃焼エリアに関する情報に基づき、前記燃え切り点を区画毎に特定する
請求項２に記載のプログラム。
【請求項４】
前記燃え切り点の時系列変化を示すグラフを表示する
請求項２又は３に記載のプログラム。
【請求項５】
前記グラフは、前記燃え切り点の時系列変化を区画毎に示す第１グラフと、複数の該第１グラフの平均値を示す第２グラフとを含む
請求項４に記載のプログラム。
【請求項６】
前記グラフの所定位置に対する操作を受け付けたか否かを判定し、
前記所定位置に対する操作を受け付けたと判定した場合に、前記所定位置に対応する前記燃焼画像及び前記燃え切り点を表示する
請求項４に記載のプログラム。
【請求項７】
前記燃焼画像に基づき、前記燃焼画像の平均輝度値の時系列変化を示すグラフと、前記燃焼画像に含まれる燃焼エリアの平均輝度値の時系列変化を示すグラフとを表示する
請求項１又は２に記載のプログラム。
【請求項８】
バイオマス燃料の燃焼画像を入力した場合に、前記バイオマス燃料が燃焼せず堆積している堆積エリアを出力するよう学習された学習モデルに、取得した前記燃焼画像を入力することにより、前記堆積エリアを出力する
請求項１又は２に記載のプログラム。
【請求項９】
前記堆積エリアに関する時系列変化を示すグラフを表示する
請求項８に記載のプログラム。
【請求項１０】
バイオマス燃焼炉に設けた撮像部により撮像したバイオマス燃料の燃焼画像を取得し、
取得した前記燃焼画像に基づき、燃焼状態に関する分析結果を出力する
処理をコンピュータが実行する情報処理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、プログラム、情報処理方法、情報処理装置及び燃焼画像分析システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１では、燃焼炉で燃焼する前のバイオマス燃料の水分率を正確に計測することで、燃焼運転を安定化させるバイオマス燃料設備が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６９０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に係る発明は、バイオマス燃料の燃焼画像に基づき、燃焼状態に関する分析結果を出力できないという問題がある。
【０００５】
一つの側面では、燃焼状態に関する分析結果を出力するプログラム等を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一つの側面に係るプログラムは、バイオマス燃焼炉に設けた撮像部により撮像したバイオマス燃料の燃焼画像を取得し、取得した前記燃焼画像に基づき、燃焼状態に関する分析結果を出力する。
【発明の効果】
【０００７】
一つの側面では、燃焼状態に関する分析結果を出力することが可能となる。
【図面の簡単な説明】
【０００８】
燃焼画像分析システムの概要を示す説明図である。

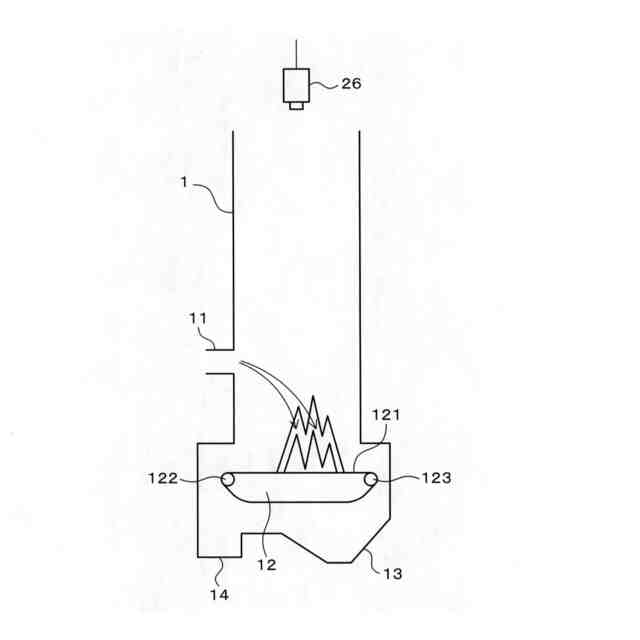

バイオマス燃焼炉を説明する説明図である。

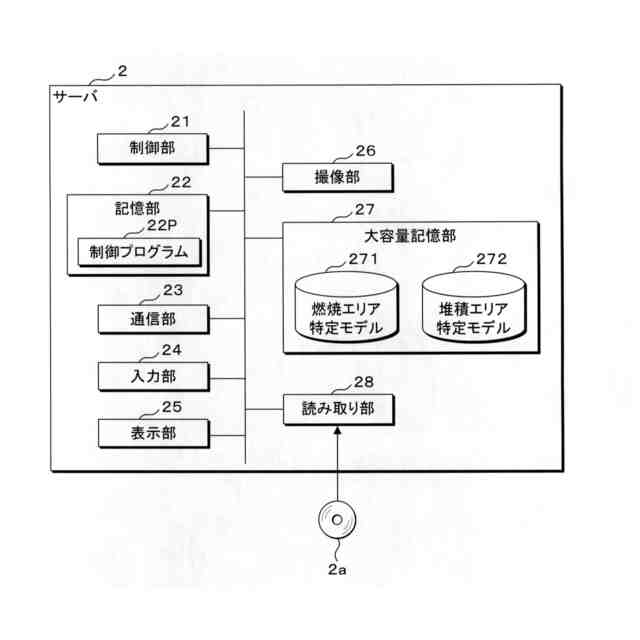

サーバのハードウェア構成を示すブロック図である。

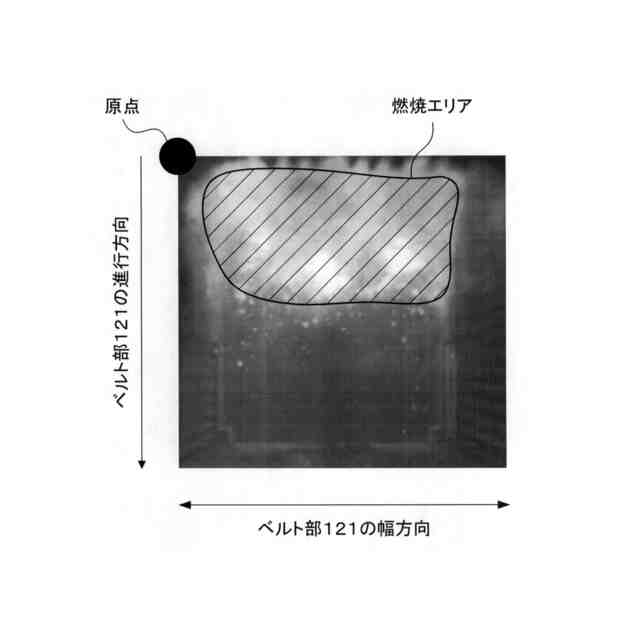

燃焼画像の一例を示す説明図である。

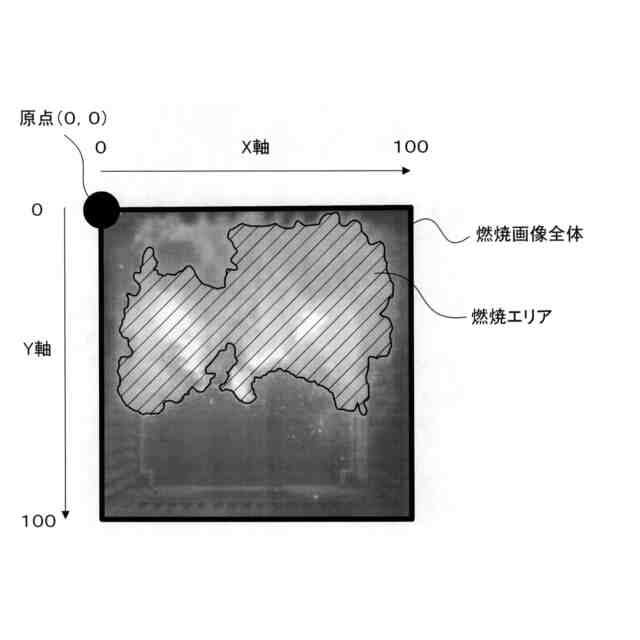

二値化による燃焼エリアの特定方法を示す説明図である。

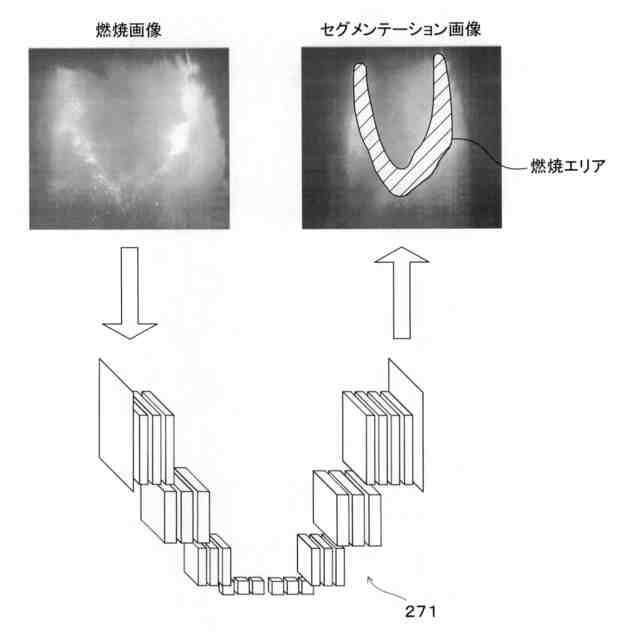

燃焼エリア特定モデルの概要図である。

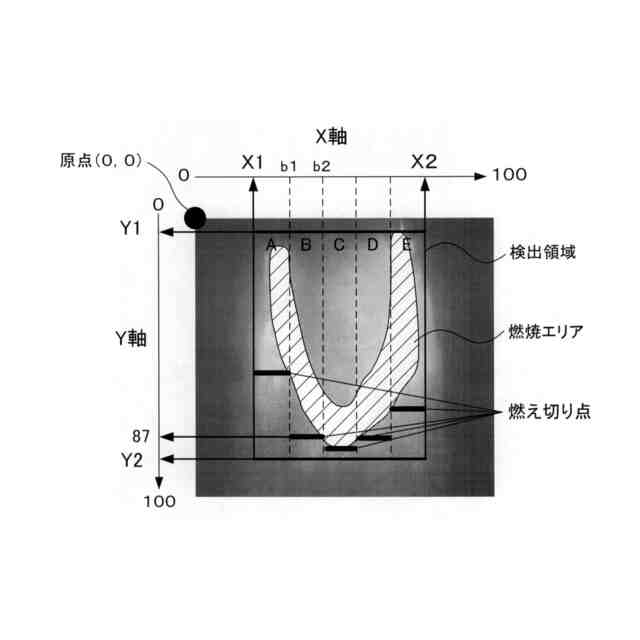

燃え切り点の特定方法を示す説明図である。
燃え切り点の時系列変化を示す説明図である。

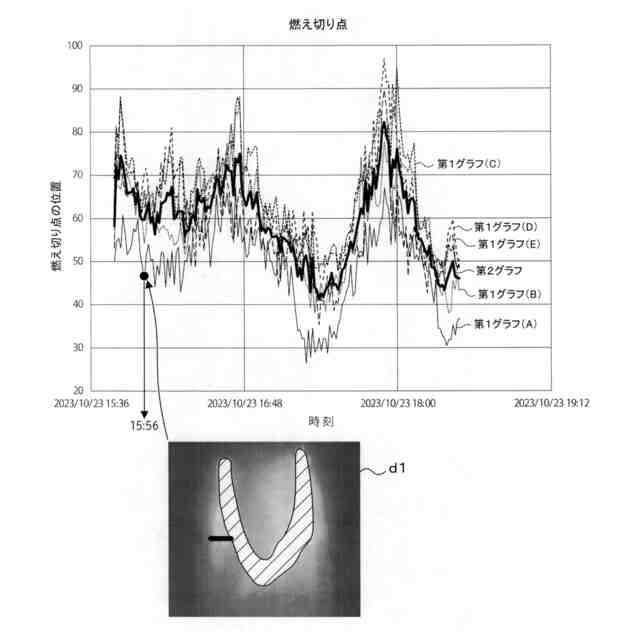

燃え切り点の時系列変化を示すグラフに対応付けて表示される追加画像の例を示す説明図である。
全体平均輝度値及び燃焼エリア平均輝度値の時系列変化を示す説明図である。
堆積エリア特定モデルの概要図である。
重心位置の特定方法を示す説明図である。
堆積エリアに関するＸ軸方向の重心位置の時系列変化を示す説明図である。
堆積エリアに関するＹ軸方向の重心位置の時系列変化を示す説明図である。
燃焼画像に占める堆積エリアの割合を時系列で示した説明図である。
堆積エリア及び燃焼エリアの比率を時系列で示す説明図である。
燃焼エリア特定モデルの生成手順を示すフローチャートである。
堆積エリア特定モデルの生成手順を示すフローチャートである。
燃焼画像分析システムの処理を示すフローチャートである。
燃焼エリアに関する情報を取得する処理を示すフローチャートである。
堆積エリアに関する情報を取得する処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
（実施形態１）

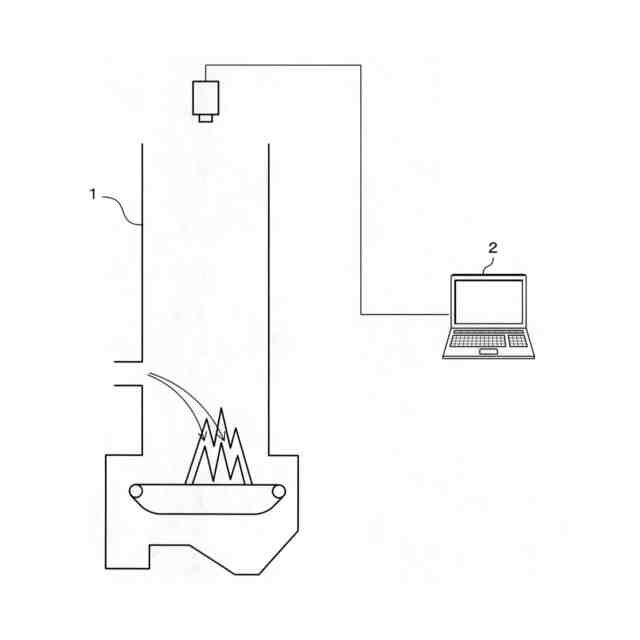

図１は、燃焼画像分析システムの概要を示す説明図である。燃焼画像分析システムは、バイオマス燃焼炉１及び情報処理装置２を含む。燃焼画像分析システムは、バイオマス燃焼炉１に設けた撮影部により燃焼画像を取得した場合に、燃焼状態の分析結果を出力する。
【００１０】
情報処理装置２は、バイオマス燃焼炉１の作業員が操作する情報処理装置であり、例えば、サーバコンピュータ（以下、サーバと記載）又はパーソナルコンピュータ（以下、コンピュータと記載）等である。本実施形態では、情報処理装置２をサーバ２として説明する。
（【００１１】以降は省略されています）
