公開番号2025119499
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014417
出願日2024-02-01
発明の名称画像処理装置および画像処理方法
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類H04N 23/69 20230101AFI20250806BHJP(電気通信技術)
要約【課題】リサイズ処理に制限があったとしても、例えば、クロップズーム機能またはMagnify機能のような切り出し処理及びリサイズ処理を必要とする処理を適切に実行することのできる技術を提供する。
【解決手段】画像処理装置は、入力画像の一部の領域を切り出して出力することが可能な第1の切り出し手段と、入力画像の一部の領域を切り出して出力することが可能な第2の切り出し手段と、第1および第2の切り出し手段の一方と共に使用され、第1または第2の切り出し手段によって切り出された領域を拡大する拡大手段とを有し、拡大手段が第1の切り出し手段と共に使用される第1の状態から、拡大手段が第2の切り出し手段と共に使用される第2の状態に遷移した場合に、第1の切り出し手段は、第1の状態において第1の切り出し手段が切り出していた領域を含む所定サイズの領域を入力画像から切り出して出力する。

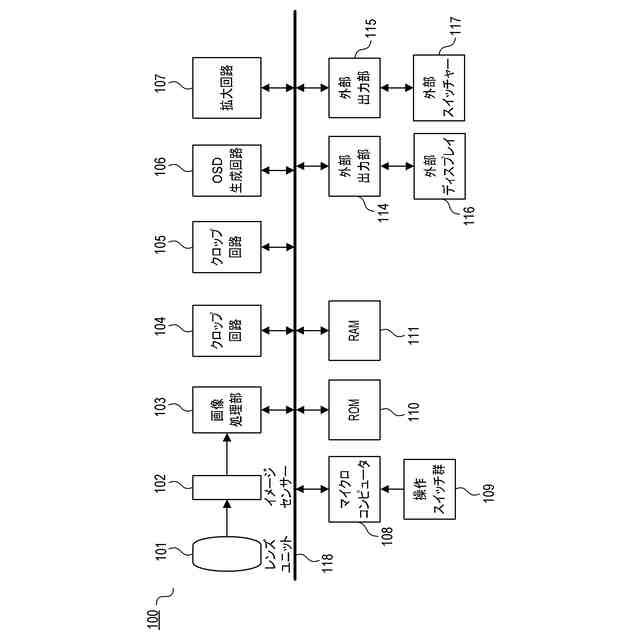

【選択図】図1
特許請求の範囲【請求項１】

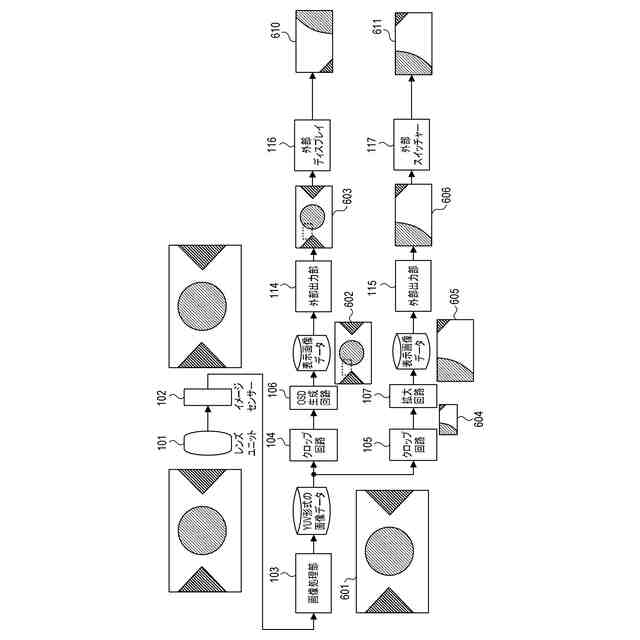

入力画像の一部の領域を切り出して出力することが可能な第１の切り出し手段と、
前記入力画像の一部の領域を切り出して出力することが可能な第２の切り出し手段と、
前記第１の切り出し手段と前記第２の切り出し手段との一方と共に使用され、前記第１の切り出し手段または前記第２の切り出し手段によって切り出された領域を拡大する拡大手段と
を有し、

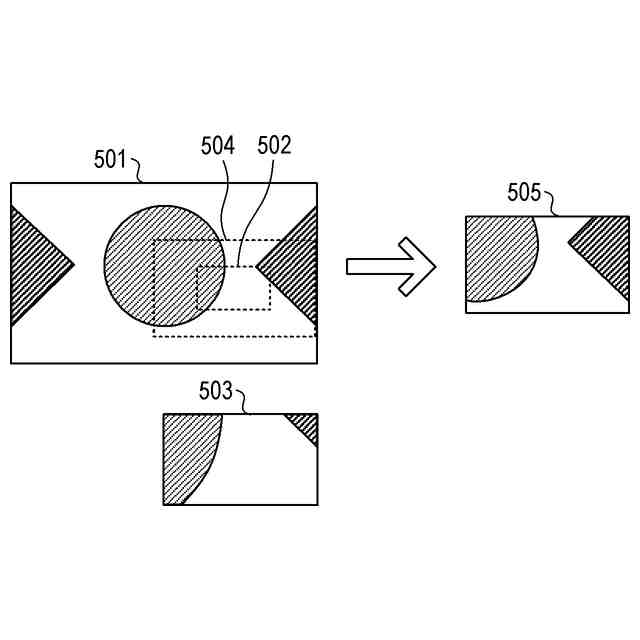

前記拡大手段が前記第１の切り出し手段と共に使用される第１の状態から、前記拡大手段が前記第２の切り出し手段と共に使用される第２の状態に遷移した場合に、前記第１の切り出し手段は、前記第１の状態において前記第１の切り出し手段が切り出していた領域を含む所定サイズの領域を前記入力画像から切り出して出力する
ことを特徴とする画像処理装置。
続きを表示（約 1,700 文字）【請求項２】
前記第１の状態から前記第２の状態に遷移した場合に、前記第１の状態において前記第１の切り出し手段が切り出していた領域のサイズが第１の閾値よりも大きければ、前記第１の切り出し手段は、前記入力画像を出力する
ことを特徴とする請求項１に記載の画像処理装置。
【請求項３】
前記第１の状態から前記第２の状態に遷移した場合に、
前記第１の状態において前記第１の切り出し手段が切り出していた領域のサイズが前記第１の閾値よりも小さく且つ第２の閾値よりも大きければ、前記第１の切り出し手段は、第１のサイズの領域を前記入力画像から切り出して出力し、
前記第１の状態において前記第１の切り出し手段が切り出していた領域のサイズが前記第２の閾値よりも小さければ、前記第１の切り出し手段は、前記第１のサイズよりも小さい第２のサイズの領域を前記入力画像から切り出して出力する
ことを特徴とする請求項２に記載の画像処理装置。
【請求項４】

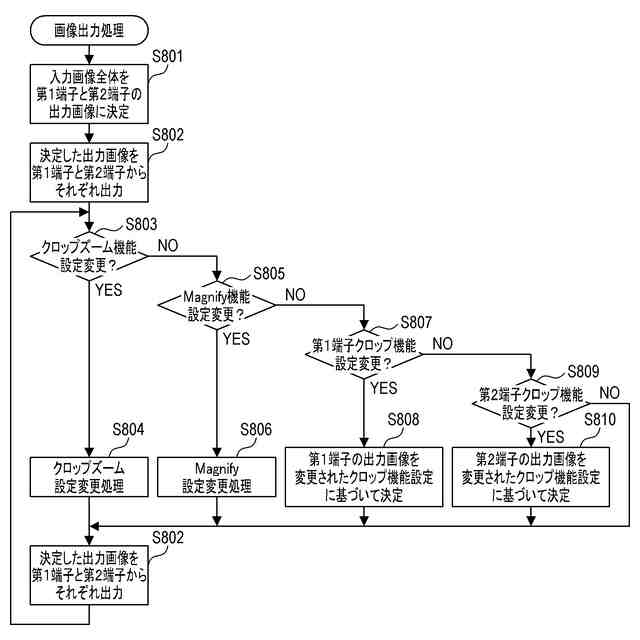

第１の機能のために前記拡大手段が前記第１の切り出し手段と共に使用されている状態において、第２の機能のために前記拡大手段が前記第２の切り出し手段と共に使用されることに関する指示があった場合に、前記第２の機能が実行できないことの通知を行うように制御する制御手段をさらに有する
ことを特徴とする請求項１に記載の画像処理装置。
【請求項５】
（１）第１の機能のために前記拡大手段が前記第１の切り出し手段と共に使用される第１の状態から、前記第２の状態に遷移する場合と、（２）第２の機能のために前記拡大手段が前記第１の切り出し手段と共に使用される第１の状態から、前記第２の状態に遷移する場合とで、前記第１の切り出し手段は異なる処理を行う
ことを特徴とする請求項１に記載の画像処理装置。
【請求項６】
入力画像の一部の領域を切り出して出力することが可能な第１の切り出し手段と、
前記入力画像の一部の領域を切り出して出力することが可能な第２の切り出し手段と、
前記第１の切り出し手段と前記第２の切り出し手段との一方と共に使用され、前記第１の切り出し手段または前記第２の切り出し手段によって切り出された領域を拡大する拡大手段と
を有し、

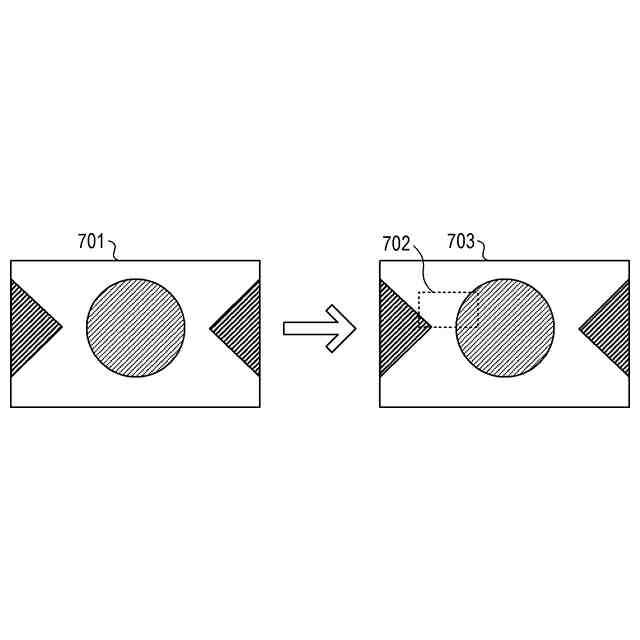

前記第１の切り出し手段によって切り出された領域が前記拡大手段によって拡大されて外部機器に出力される第１の状態から、前記拡大手段が前記第２の切り出し手段と共に使用される第２の状態に遷移した場合に、前記第１の切り出し手段は、前記第１の状態において前記第１の切り出し手段が切り出していた領域を識別可能に、当該領域を含む画像を
出力する
ことを特徴とする画像処理装置。
【請求項７】
前記第１の状態から前記第２の状態に遷移した場合に、前記第１の切り出し手段は、前記第１の状態において前記第１の切り出し手段が切り出していた領域を識別可能に、前記入力画像を出力する
ことを特徴とする請求項６に記載の画像処理装置。
【請求項８】
前記第１の状態から前記第２の状態に遷移した場合に、前記外部機器が画像を拡大する機能を有していないならば、前記第１の切り出し手段は、前記第１の状態において前記第１の切り出し手段が切り出していた領域を識別可能にすることなく、当該領域を含む画像を出力する
ことを特徴とする請求項６または７に記載の画像処理装置。
【請求項９】
前記外部機器が画像を拡大する機能を有するか否かの情報を取得する取得手段
をさらに有する
ことを特徴とする請求項８に記載の画像処理装置。
【請求項１０】

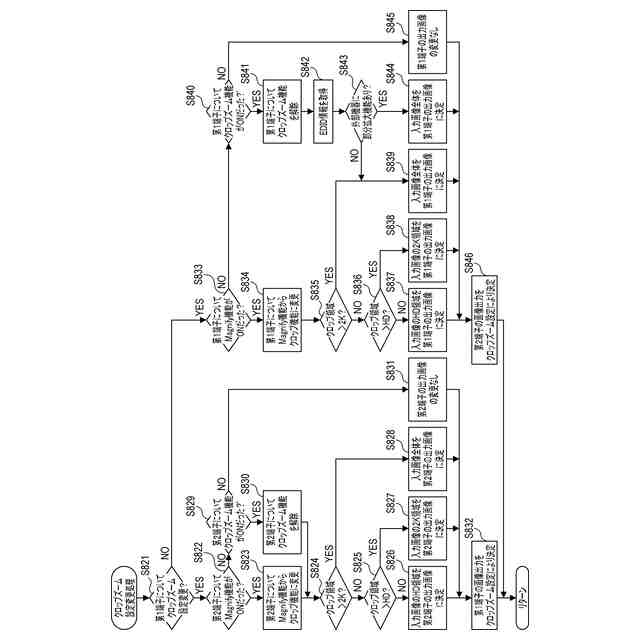

前記取得手段は、前記外部機器が画像を拡大する機能を有するか否かの前記情報を含むＥＤＩＤ情報を、前記外部機器から取得する
ことを特徴とする請求項９に記載の画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置および画像処理方法に関し、特にクロップ機能を用いた画像出力とＭａｇｎｉｆｙ機能を用いた画像出力とを行う技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
画像の一部を切り出すクロップ機能には、「４Ｋ画像の中から任意の２Ｋ領域を切り出すシンプルクロップ機能」と「任意の領域を４Ｋ画像から切り出して２Ｋ画像にリサイズするクロップズーム機能」の２種類の機能がある。また、フォーカス調整の補助機能として、「任意の領域を４Ｋ画像から切り出して２Ｋ画像にリサイズするＭａｇｎｉｆｙ機能」がある。クロップズーム機能とＭａｇｎｉｆｙ機能とで、動作は同一であるが、用途は異なるため、クロップズーム機能とＭａｇｎｉｆｙ機能の両方の機能を有する撮像装置もある。
【０００３】
特許文献１には、クロップ機能に関する技術が開示されている。特許文献１に開示の技術では、ズーム倍率がワイド側である場合にはシンプルクロップ機能が使用され、ズーム倍率がテレ側である場合にはクロップズーム機能が使用される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－４８１９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
スタジオ撮影において、４Ｋでスタジオ全体を撮影しつつ、クロップズーム機能を用いてオンエア用の画像を取得し、Ｍａｇｎｉｆｙ機能を用いてフォーカス調整用の画像を取得することが考えられる。オンエア用の画像とフォーカス調整用の画像とのそれぞれは、例えば、４Ｋ領域の一部を切り出して２Ｋにリサイズした画像である。オンエア用の画像とフォーカス調整用の画像とで切り出される領域が異なり得る。
【０００６】
スイッチャー機材に出力する画像として、クロップズーム機能を用いて、第１の領域に対応する第１の画像と、第２の領域に対応する第２の画像とを取得し、スイッチャー機材が第１の画像と第２の画像との間でオンエア用の画像を切り替えることも考えられる。
【０００７】
このように、各々でクロップズーム機能またはＭａｇｎｉｆｙ機能を用いる複数の処理を並列に行いたい場合がある。複数のリサイズ回路を用いれば、このような複数の処理を並列に行うことができるが、回路規模が増大してしまう。近年、撮像される画像の高解像度化に伴い１つのリサイズ回路の規模が増大しているため、複数のリサイズ回路を用いることによる回路規模の増大は非常に大きい。さらに、撮像装置といった各種装置の小型化に伴い、回路を搭載できる空間が減少しているため、複数のリサイズ回路が搭載できないこともある。また専用の回路ではなく汎用の回路またはソフトウェア処理でリサイズ処理を実施する場合であっても、リサイズ処理は処理負荷がかかるため、複数の画像に対して同時にリサイズ処理を実行できないこともある。
【０００８】
本発明は、リサイズ処理に制限があったとしても、例えば、クロップズーム機能またはＭａｇｎｉｆｙ機能のような切り出し処理及びリサイズ処理を必要とする処理を適切に実行することのできる技術を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の第１の画像処理装置は、入力画像の一部の領域を切り出して出力することが可能な第１の切り出し手段と、前記入力画像の一部の領域を切り出して出力することが可能な第２の切り出し手段と、前記第１の切り出し手段と前記第２の切り出し手段との一方と共に使用され、前記第１の切り出し手段または前記第２の切り出し手段によって切り出された領域を拡大する拡大手段とを有し、前記拡大手段が前記第１の切り出し手段と共に使用される第１の状態から、前記拡大手段が前記第２の切り出し手段と共に使用される第２の状態に遷移した場合に、前記第１の切り出し手段は、前記第１の状態において前記第１の切り出し手段が切り出していた領域を含む所定サイズの領域を前記入力画像から切り出して出力することを特徴とする。
【００１０】
本発明の第２の画像処理装置は、入力画像の一部の領域を切り出して出力することが可能な第１の切り出し手段と、前記入力画像の一部の領域を切り出して出力することが可能な第２の切り出し手段と、前記第１の切り出し手段と前記第２の切り出し手段との一方と共に使用され、前記第１の切り出し手段または前記第２の切り出し手段によって切り出された領域を拡大する拡大手段とを有し、前記第１の切り出し手段によって切り出された領域が前記拡大手段によって拡大されて外部機器に出力される第１の状態から、前記拡大手段が前記第２の切り出し手段と共に使用される第２の状態に遷移した場合に、前記第１の切り出し手段は、前記第１の状態において前記第１の切り出し手段が切り出していた領域を識別可能に、当該領域を含む画像を出力することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
