公開番号2025119338
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014190
出願日2024-02-01
発明の名称画像形成装置、交換部品、情報処理方法、及びプログラム
出願人株式会社リコー
代理人個人
主分類G03G 21/00 20060101AFI20250806BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】交換部品の寿命情報を他の画像形成装置に簡単に引き継ぎ可能になる画像形成装置を提供する。
【解決手段】画像形成装置は、本体部と、本体部に着脱可能な交換部品と、画像を読取り可能な読取部と、読取られた画像から情報画像を特定する特定部と、交換部品の交換時期を把握可能な寿命情報を情報画像から解読する解読部と、本体部に設けられ、解読された寿命情報を記憶する記憶部とを具備する。また、以上の構成において、交換部品を取外し困難なロック状態および取外し容易な解除状態に制御可能なロック部と、記憶部に記憶された寿命情報に応じた情報画像を印刷可能な印刷部と、情報画像が印刷された場合、ロック部をロック状態から解除状態に制御する制御部とを具備する。
【選択図】図1
特許請求の範囲【請求項１】
本体部と、
前記本体部に着脱可能な交換部品と、
画像を読取り可能な読取部と、
読取られた画像から情報画像を特定する特定部と、
前記交換部品の交換時期を判断するための寿命情報を前記情報画像から解読する解読部と、
前記本体部に設けられ、解読された前記寿命情報を記憶する記憶部と
を具備する画像形成装置。
続きを表示（約 990 文字）【請求項２】
前記交換部品を取外し困難なロック状態および取外し容易な解除状態に制御可能なロック部と、
前記記憶部に記憶された前記寿命情報に応じた前記情報画像を印刷可能な印刷部と、
前記情報画像が印刷された場合、前記ロック部を前記ロック状態から前記解除状態に制御する制御部と
を具備する請求項１に記載の画像形成装置。
【請求項３】
前記交換部品は、画像を形成する際に用いる現像剤を収納する部品であり、
前記寿命情報は、前記交換部品における現像剤の残量を示す情報である
請求項１または２に記載の画像形成装置。
【請求項４】
前記印刷部は、記録媒体に印刷する前記情報画像の複製を抑制するための地紋画像を当該記録媒体に印刷可能である
請求項２に記載の画像形成装置。
【請求項５】
請求項１に記載の画像形成装置に着脱可能な交換部品であって、
前記情報画像を表示する記録媒体を具備する
交換部品。
【請求項６】
前記情報画像を表示する記録媒体を収納した状態において、当該情報画像を前記読取部が読取り可能に構成される収納部を具備する
請求項５に記載の交換部品。
【請求項７】
前記収納部は、収納する記録媒体を交換可能に構成される
請求項６に記載の交換部品。
【請求項８】
画像を形成する際に用いる現像剤を収納する部品であり、
前記寿命情報は、収納する現像剤の残量を示す情報である
請求項５から７の何れかに記載の交換部品。
【請求項９】
記憶部を具備する本体部と、
前記本体部に着脱可能な交換部品と、
を具備する画像形成装置における情報処理方法であって、
前記画像形成装置が、
画像を読取るステップと、
読取った画像から情報画像を特定するステップと、
前記交換部品の交換時期を判断するための寿命情報を前記情報画像から解読するステップと、
解読された前記寿命情報を前記記憶部に記憶するステップと
を具備する情報処理方法。
【請求項１０】
請求項９に記載のステップをコンピュータに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、交換部品、情報処理方法、及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、交換部品（例えば、トナーカートリッジ）を着脱（交換）可能に具備する画像形成装置が知られている。また、画像形成装置において、交換部品の交換時期を判断するための寿命情報（例えば、トナーの残量情報）を記憶する構成が従来から採用される。例えば、特許文献１には、画像形成装置が記憶する寿命情報を他の画像形成装置に通信ケーブルを介して送信可能な構成が開示される。以上の構成によれば、画像形成装置における交換部品を他の画像形成装置に装着する場合であっても、当該他の画像形成装置に正確な寿命情報を記憶させることができる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
ただし、特許文献１の構成では、画像形成装置から他の画像形成装置までの距離が遠い場合、寿命情報の送信が困難な場合があるという不都合が生じ得る。以上の事情を考慮して、本発明は、交換部品の寿命情報を他の画像形成装置に簡単に引き継ぎ可能にすることを目的とする。
【課題を解決するための手段】
【０００４】
上記課題を解決するために、本発明の画像形成装置は、本体部と、本体部に着脱可能な交換部品と、画像を読取り可能な読取部と、読取られた画像から情報画像を特定する特定部と、交換部品の交換時期を判断するための寿命情報を情報画像から解読する解読部と、本体部に設けられ、解読された寿命情報を記憶する記憶部とを具備する。
【発明の効果】
【０００５】
本発明によれば、交換部品の寿命情報を他の画像形成装置に簡単に引き継ぎ可能になる。
【図面の簡単な説明】
【０００６】
画像形成装置の一例であるＭＦＰの構成を説明するための図である。
ＭＦＰのハードウェア構成を説明するための図である。
画像形成装置の機能ブロック図である。
表示部が表示する各画像の具体例の模擬図である。
交換部品を取外す際の動作を説明するための図である。
画像形成装置が実行する各処理のフローチャートである。
【発明を実施するための形態】
【０００７】

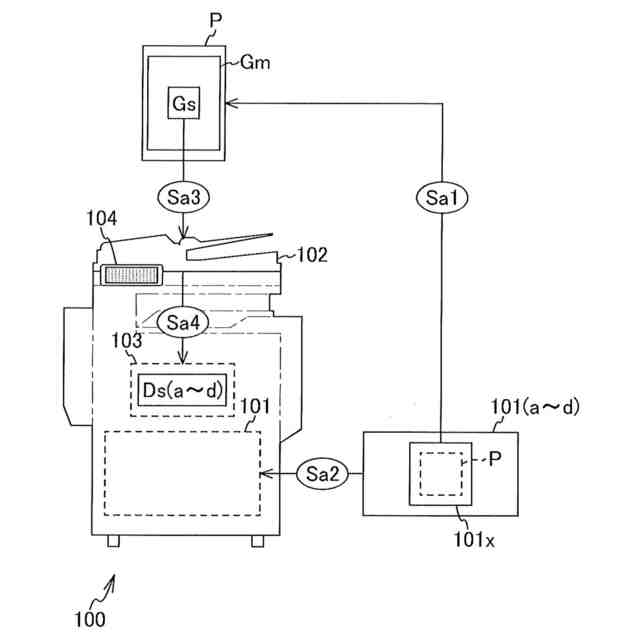

以下、本発明を図面に示した実施形態により詳細に説明する。図１は、本発明に係る画像形成装置の一例であるＭＦＰ(Multifunction Peripheral Product Printer)１００の概略構成を説明するための図である。図１に示す通り、ＭＦＰ１００は、交換部品１０１、スキャナ部１０２、メモリ１０３および操作パネル１０４を含んで構成される。
【０００８】
ＭＦＰ１００は、複数個の交換部品１０１（ａ～ｄ）を具備する。例えば、トナーカートリッジ１０１ａ、転写ベルト１０１ｂ、画像定着ユニット１０１ｃおよび感光体ドラム１０１ｄを含む複数個の交換部品１０１をＭＦＰ１００は具備する。図１においては、説明を簡単にするため、１個の交換部品１０１が抜粋して示される。
【０００９】
以上の交換部品１０１は、ＭＦＰ１００の本体部に着脱可能に構成され、必要に応じて新たな交換部品１０１に交換される。例えば、トナーカートリッジ１０１ａには、画像を形成する際に用いるトナーが収納される。以上のトナーカートリッジ１０１ａが収納するトナーは、画像が形成される度に減少する。したがって、トナーカートリッジ１０１ａは、収納するトナーの残量が少なくなった場合に新たなトナーカートリッジ１０１ａに交換される。
【００１０】
他の交換部品１０１（ｂ～ｄ）も同様に、例えば、使用劣化が生じる時期に新たな交換部品１０１に交換される。詳細には後述するが、本実施形態は、交換部品１０１を交換すべき時期を判断するための寿命情報Ｄｓを表示可能に構成される。以上の構成によれば、交換部品１０１を交換すべき時期を容易に判断できるという利点がある。
（【００１１】以降は省略されています）
