公開番号2025109508
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003441
出願日2024-01-12
発明の名称MEMSセンサ及びMEMSセンサの製造方法
出願人ローム株式会社
代理人個人,個人,個人
主分類H10D 48/50 20250101AFI20250717BHJP()
要約【課題】共晶接合によってセンサ素子が封止されたMEMSセンサにおいて、センサ素子に共晶材が侵入することを抑制する。
【解決手段】MEMSセンサ1は、センサ素子2を有する第1基板10と、第1基板10に接合される第2基板20とを備える。第1基板10と第2基板20との間にセンサ素子2を封止する接合部6が形成され、第1基板10上に接合部6の内側及び外側にそれぞれ配置される内側絶縁部14及び外側絶縁部15が形成される。外側絶縁部15は、内側絶縁部14より接合部6から離れるように延在する。接合部6は、AlとGeとが共晶接合された共晶接合部である。
【選択図】図2
特許請求の範囲【請求項1】
センサ素子を有する第1基板と、
前記第1基板に接合される第2基板と、
を備え、
前記第1基板と前記第2基板との間に前記センサ素子を封止する接合部が形成され、
前記第1基板上に前記接合部の内側及び外側に配置される内側絶縁部及び外側絶縁部が形成され、
前記外側絶縁部は、前記内側絶縁部より前記接合部から離れるように延在し、
前記接合部は、AlとGeとが共晶接合された共晶接合部である、
MEMSセンサ。
続きを表示(約 1,400 文字)【請求項2】
前記外側絶縁部と前記第2基板との間に、前記内側絶縁部と前記第2基板との間より多くの共晶材が存在する、
請求項1に記載のMEMSセンサ。
【請求項3】
前記第1基板及び前記第2基板は、シリコン基板であり、
前記内側絶縁部及び前記外側絶縁部は、酸化シリコン膜によって形成されている、
請求項1に記載のMEMSセンサ。
【請求項4】
前記内側絶縁部は、前記接合部より内側に延在する第1部分と、前記第1部分の接合部側から前記接合部に沿って上側に延在する第2部分とを有し、
前記外側絶縁部は、前記接合部より外側に延在する第1部分と、前記第1部分の接合部側から前記接合部に沿って上側に延在する第2部分とを有し、
前記外側絶縁部の第1部分は、前記内側絶縁部の第1部分より前記接合部から離れるように延在する、
請求項1に記載のMEMSセンサ。
【請求項5】
前記内側絶縁部は、前記内側絶縁部の第2部分の上側から前記接合部を覆うように外側に延在する第3部分を有し、
前記外側絶縁部は、前記外側絶縁部の第2部分の上側から前記接合部を覆うように内側に延在する第3部分を有している、
請求項4に記載のMEMSセンサ。
【請求項6】
前記内側絶縁部は、前記接合部より内側に延在する第1部分と、前記第1部分の接合部側から前記接合部に沿って上側に延在する第2部分とを有し、
前記外側絶縁部は、前記接合部から離間して前記接合部より外側に延在する第1部分を有している、
請求項1に記載のMEMSセンサ。
【請求項7】
センサ素子を有する第1基板上に被シール部をAl層によって形成し、
前記第1基板上に前記被シール部の内側及び外側にそれぞれ内側絶縁部及び外側絶縁部を形成し、
第2基板上に前記被シール部に接合されるシール部をGe層によって形成し、
前記被シール部と前記シール部とをAlとGeとの共晶接合によって接合して前記第1基板と前記第2基板との間に前記センサ素子を封止する接合部を形成し、
前記外側絶縁部は、前記内側絶縁部より前記接合部から離れるように延在する、
MEMSセンサの製造方法。
【請求項8】
前記内側絶縁部及び前記外側絶縁部上にAl層が形成される、
請求項7に記載のMEMSセンサの製造方法。
【請求項9】
前記第1基板及び前記第2基板は、シリコン基板であり、
前記内側絶縁部及び前記外側絶縁部は、酸化シリコン膜によって形成される、
請求項7に記載のMEMSセンサの製造方法。
【請求項10】
前記内側絶縁部は、前記接合部より内側に延在する第1部分と、前記第1部分の接合部側から前記接合部に沿って上側に延在する第2部分とを有し、
前記外側絶縁部は、前記接合部より外側に延在する第1部分と、前記第1部分の接合部側から前記接合部に沿って上側に延在する第2部分とを有し、
前記外側絶縁部の第1部分は、前記内側絶縁部の第1部分より前記接合部から離れるように延在する、
請求項7に記載のMEMSセンサの製造方法。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、MEMSセンサ及びMEMSセンサの製造方法に関する。
続きを表示(約 2,000 文字)【背景技術】
【0002】
半導体微細加工技術を用いて製造されるMEMS(Micro Electro Mechanical System)センサが知られている。特許文献1には、センサ素子を有する第1基板に第2基板を接合し、センサ素子を封止するように第1基板と第2基板との間にAlGeによる接合部が形成されたMEMSセンサが開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2023-81109号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
センサ素子を有する第1基板上に形成されたAl層と、第2基板上に形成されたGe層とを加圧した状態で所定温度に加熱することによってAlとGeとを共晶接合させ、センサ素子を封止するように第1基板と第2基板とを共晶接合によって接合する場合、共晶材の一部がセンサ素子に侵入し、センサの信頼性を低下させるおそれがある。
【0005】
本開示は、共晶接合によってセンサ素子が封止されたMEMSセンサにおいて、センサ素子に共晶材が侵入することを抑制することを課題とする。
【課題を解決するための手段】
【0006】
本開示は、センサ素子を有する第1基板と、前記第1基板に接合される第2基板と、を備え、前記第1基板と前記第2基板との間に前記センサ素子を封止する接合部が形成され、前記第1基板上に前記接合部の内側及び外側に配置される内側絶縁部及び外側絶縁部が形成され、前記外側絶縁部は、前記内側絶縁部より前記接合部から離れるように延在し、前記接合部は、AlとGeとが共晶接合された共晶接合部である、MEMSセンサを提供する。
【0007】
本開示によれば、センサ素子を封止するように第1基板と第2基板との間にAlとGeとが共晶接合された共晶接合部が形成されるとき、第1基板上の外側絶縁部は、第1基板上の内側絶縁部より接合部から離れるように延在する。これにより、第1基板上のAl層と第2基板上のGe層とが接合されて共晶接合部が形成されるとき、外側絶縁部及び内側絶縁部上にそれぞれAl層が形成される場合、外側絶縁部上のAlが内側絶縁部上のAlより多いことから、共晶接合部からはみ出るAlとGeの共晶材は、内側絶縁部上より外側絶縁部上に多くはみ出て、センサ素子に共晶材が侵入することを抑制することができる。
【0008】
また、本開示は、センサ素子を有する第1基板上に被シール部をAl層によって形成し、前記第1基板上に前記被シール部の内側及び外側にそれぞれ内側絶縁部及び外側絶縁部を形成し、第2基板上に前記被シール部に接合されるシール部をGe層によって形成し、前記被シール部と前記シール部とをAlとGeとの共晶接合によって接合して前記第1基板と前記第2基板との間に前記センサ素子を封止する接合部を形成し、前記外側絶縁部は、前記内側絶縁部より前記接合部から離れるように延在する、MEMSセンサの製造方法を提供する。
【0009】
本開示によれば、センサ素子を封止するように第1基板と第2基板との間にAlとGeとが共晶接合された接合部が形成されるとき、第1基板上の外側絶縁部は、第1基板上の内側絶縁部より接合部から離れるように延在する。これにより、第1基板上のAl層と第2基板上のGe層とが接合されて共晶接合部が形成されるとき、外側絶縁部及び内側絶縁部上にそれぞれAl層が形成される場合、外側絶縁部上のAlが内側絶縁部上のAlより多いことから、共晶接合部からはみ出るAlとGeの共晶材は、内側絶縁部上より外側絶縁部上に多くはみ出て、センサ素子に共晶材が侵入することを抑制することができる。
【図面の簡単な説明】
【0010】

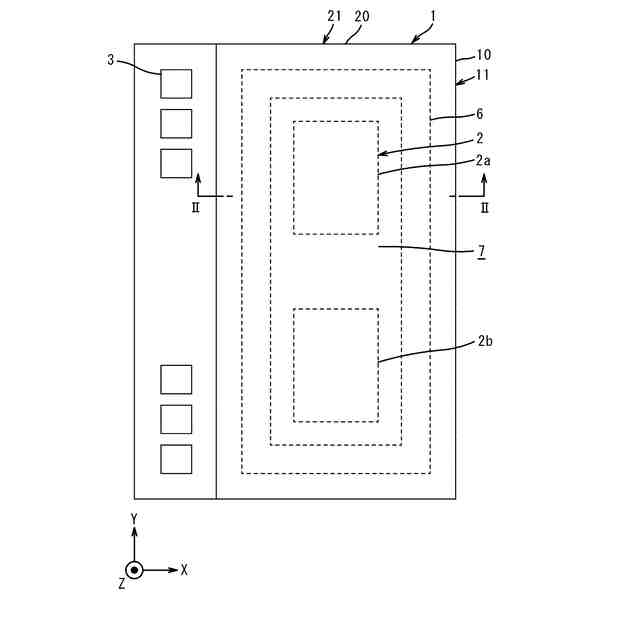

図1は、本開示の第1実施形態に係るMEMSセンサの概略平面図である。

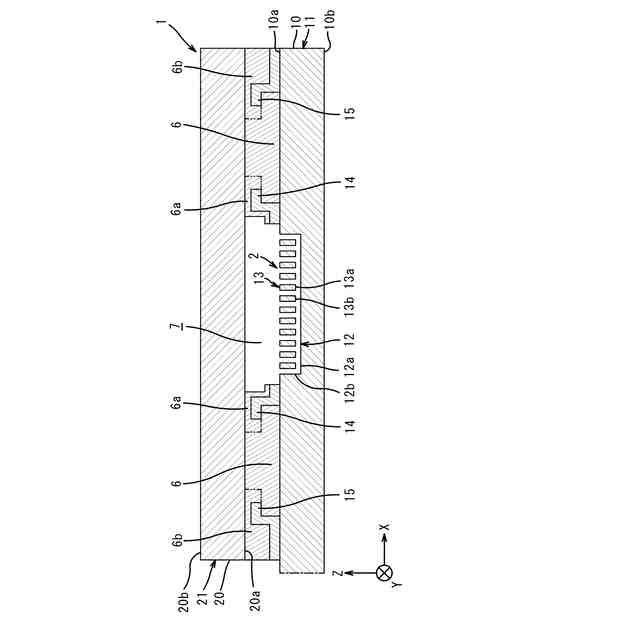

図2は、図1のII-II線に沿うMEMSセンサの断面図である。

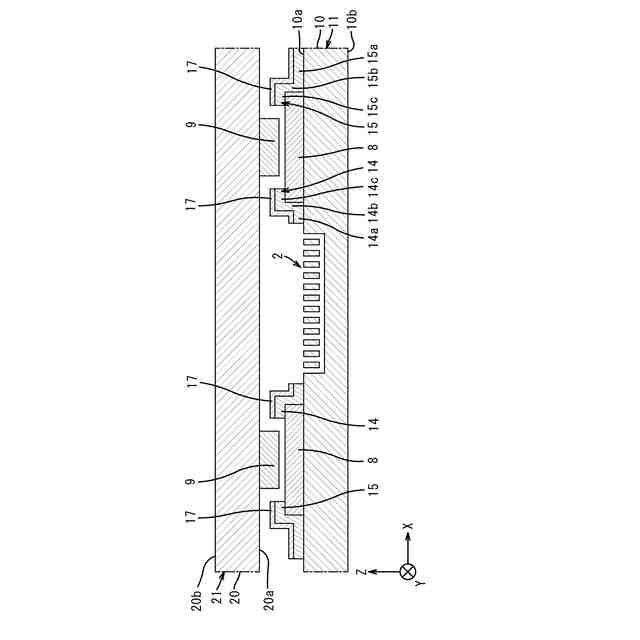

図3は、第1基板と第2基板の接合前の前記MEMSセンサの断面図である。

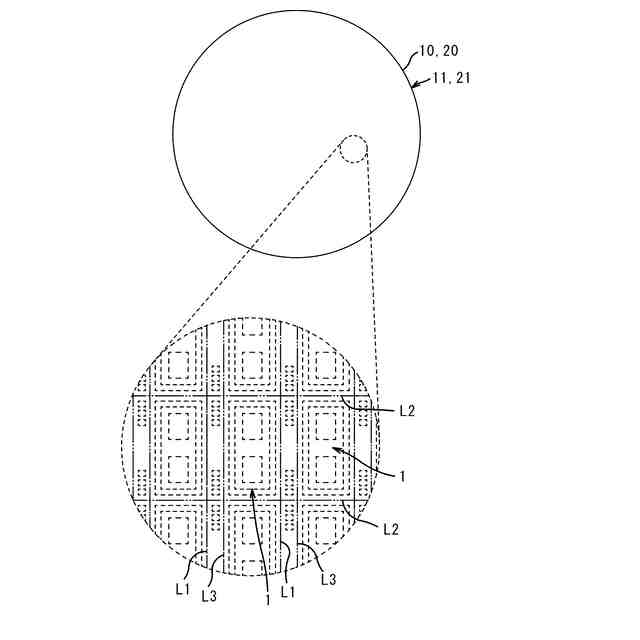

図4は、第1基板アセンブリ及び第2基板アセンブリの概略平面図である。

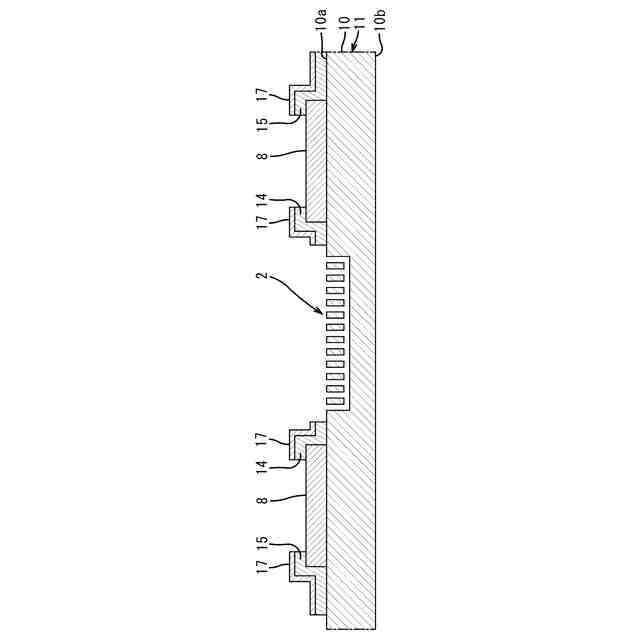

図5は、第1基板アセンブリの製造方法を説明する図である。

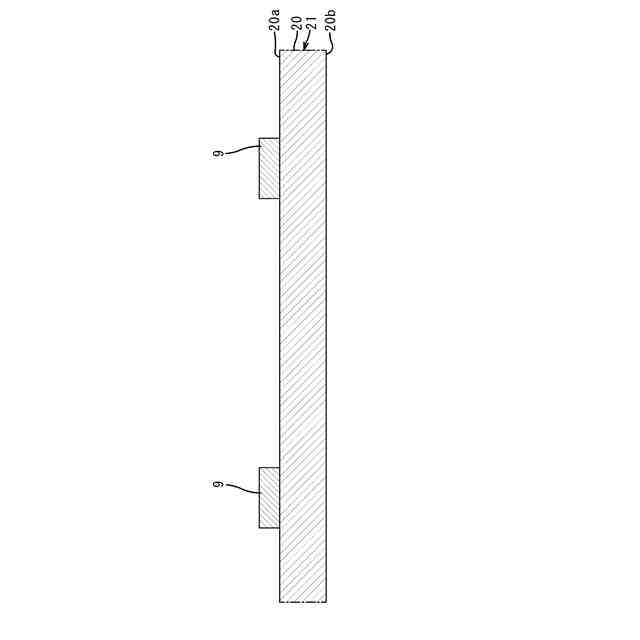

図6は、第2基板アセンブリの製造方法を説明する図である。
図7は、本開示の第2実施形態に係るMEMSセンサの断面図である。

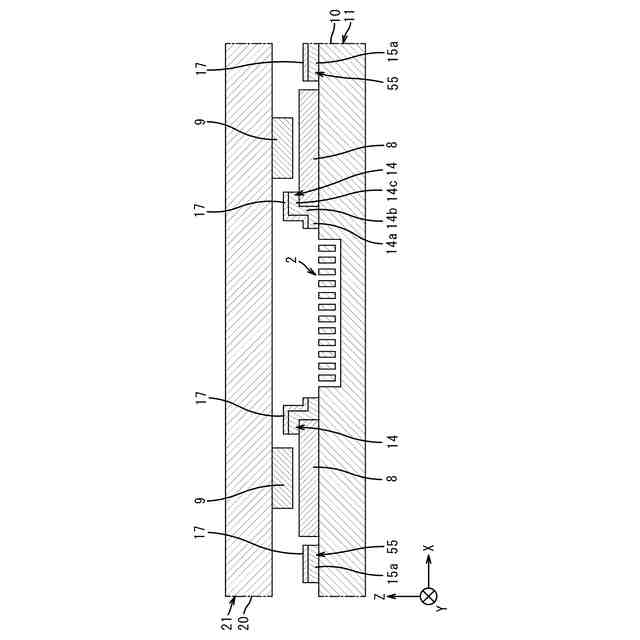

図8は、第1基板と第2基板の接合前の前記MEMSセンサの断面図である。

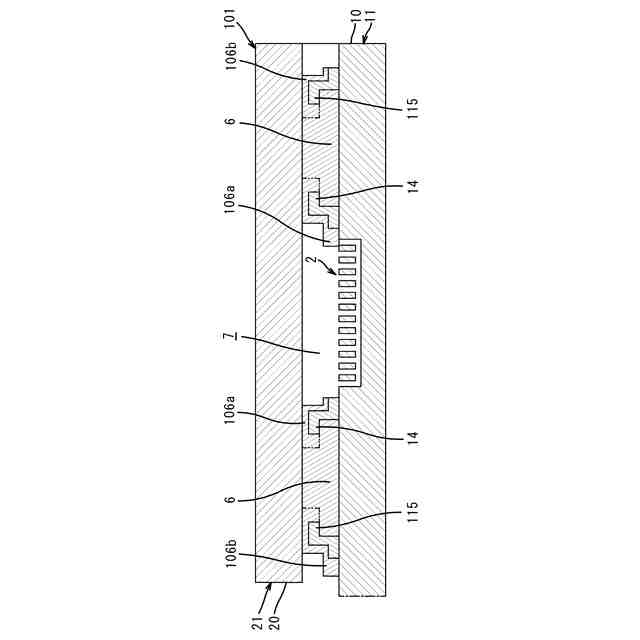

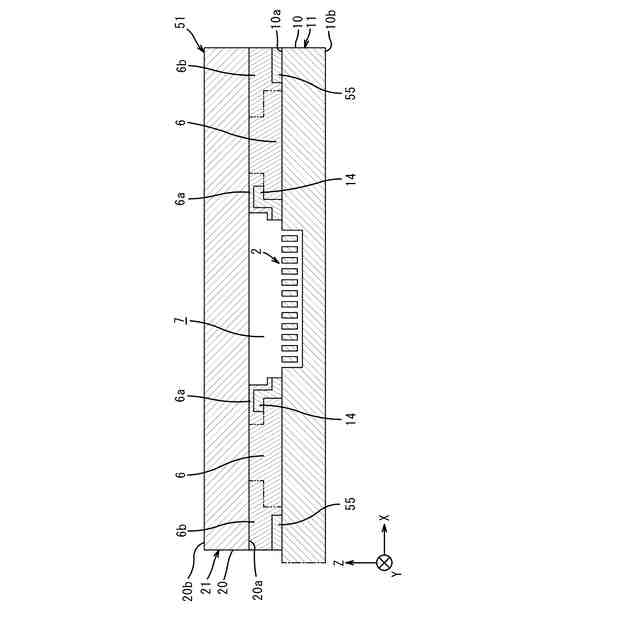

図9は、内側絶縁部及び外側絶縁部が対称に形成されたMEMSセンサの断面図である。
図10は、第1基板と第2基板の接合前の前記MEMSセンサの断面図である。
【発明を実施するための形態】
(【0011】以降は省略されています)
