公開番号2025109315
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003111
出願日2024-01-12
発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類G02F 1/13357 20060101AFI20250717BHJP(光学)
要約【課題】表示パネルの輝度を均一化することが可能な異形状の表示装置を提供すること。
【解決手段】一実施形態に係る表示装置は、異形状の第1基板と、第1基板に対向する異形状の第2基板と、第1基板と第2基板との間に配置された高分子分散液晶層と、第1側面を有し、第2基板に対向する異形状のカバー部材と、第1側面に光を照射する複数の発光素子と、各発光素子から照射される光の強度を調整する調整手段と、を備える。第1側面は、各発光素子から照射される光が入光する入光面として機能する。調整手段は、入光面から、入光面とは反対の反入光面までの距離に応じて、各発光素子から照射される光の強度を調整する。
【選択図】図1
特許請求の範囲【請求項１】
異形状の第１基板と、
前記第１基板に対向する異形状の第２基板と、
前記第１基板と前記第２基板との間に配置された高分子分散液晶層と、
第１側面を有し、前記第２基板に対向する異形状のカバー部材と、
前記第１側面に光を照射する複数の発光素子と、
前記各発光素子から照射される光の強度を調整する調整手段と、を備え、
前記第１側面は、前記各発光素子から照射される光が入光する入光面として機能し、
前記調整手段は、前記入光面から、前記入光面とは反対の反入光面までの距離に応じて、前記各発光素子から照射される光の強度を調整する、
表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記調整手段は、前記入光面から前記反入光面までの距離が長い部分に対応する発光素子から照射される光の強度を、前記入光面から前記反入光面までの距離が短い部分に対応する発光素子から照射される光の強度よりも高くする、
請求項１に記載の表示装置。
【請求項３】
前記調整手段は、前記各発光素子に電流を流す時間を一定にし、前記入光面から前記反入光面までの距離が長い部分に対応する発光素子に流す電流を、前記入光面から前記反入光面までの距離が短い部分に対応する発光素子に流す電流よりも大きくすることで、前記各発光素子から照射される光の強度を調整する、
請求項２に記載の表示装置。
【請求項４】
前記調整手段は、前記各発光素子に流す電流を一定にし、前記入光面から前記反入光面までの距離が長い部分に対応する発光素子に電流を流す時間を、前記入光面から前記反入光面までの距離が短い部分に対応する発光素子に電流を流す時間よりも長くすることで、前記各発光素子から照射される光の強度を調整する、
請求項２に記載の表示装置。
【請求項５】
前記調整手段は、前記各発光素子に流す電流を一定にし、前記入光面から前記反入光面までの距離が長い部分に対応する発光素子がオンになっている時間を、前記入光面から前記反入光面までの距離が短い部分に対応する発光素子がオンになっている時間よりも長くすることで、前記各発光素子から照射される光の強度を調整する、
請求項２に記載の表示装置。
【請求項６】
前記調整手段は、前記入光面から前記反入光面までの距離が長い部分においては、前記入光面から前記反入光面までの距離が短い部分よりも、発光素子を密に点灯させる、
請求項２に記載の表示装置。
【請求項７】
前記各発光素子は、前記入光面から前記反入光面までの距離が長い部分においては、前記入光面から前記反入光面までの距離が短い部分よりも密に配置され、
前記調整手段は、前記各発光素子から照射される光の強度を同一に調整する、
請求項１に記載の表示装置。
【請求項８】
前記入光面から前記反入光面までの距離が長い部分には、前記反入光側に補助的な発光素子が配置される、
請求項１に記載の表示装置。
【請求項９】
前記調整手段は、画像が表示される領域に対応する発光素子から照射される光の強度を、画像が表示されない領域に対応する発光素子から照射される光の強度よりも高くする、
請求項１に記載の表示装置。
【請求項１０】
前記カバー部材は、前記入光面から前記反入光面までの距離が短い部分と、前記入光面から前記反入光面までの距離が長い部分とで分割される、
請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
入射光を散乱する散乱状態と、入射光を透過する透明状態とを切り替え可能な高分子分散型液晶を用いた表示装置が種々提案されている。高分子分散型液晶を用いた表示装置においては、表示パネルの端部に発光モジュールを配置するエッジライト方式が用いられることがある。このような表示装置は透過率が高いため、例えば車載応用など、様々な分野での用途が期待されており、近年では、矩形とは異なる形状（異形状）の表示装置が注目されている。
【０００３】
ところで、エッジライト方式の表示装置においては、表示パネルの端部に配置された発光モジュールは、その全面において同一強度の光を照射するように点灯制御される。しかしながら、異形状の表示装置において、このような点灯制御が行われた場合、表示パネルの輝度に不均一性が生じてしまう。このため、異形状の表示装置において、表示パネルの輝度を均一化することが可能な新たな技術の実現が望まれている。
【先行技術文献】
【特許文献】
【０００４】
特許第７００５２４３号公報
特開２０２０－２０１３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、表示パネルの輝度を均一化することが可能な異形状の表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
一実施形態に係る表示装置は、異形状の第１基板と、前記第１基板に対向する異形状の第２基板と、前記第１基板と前記第２基板との間に配置された高分子分散液晶層と、第１側面を有し、前記第２基板に対向する異形状のカバー部材と、前記第１側面に光を照射する複数の発光素子と、前記各発光素子から照射される光の強度を調整する調整手段と、を備え、前記第１側面は、前記各発光素子から照射される光が入光する入光面として機能し、前記調整手段は、前記入光面から、前記入光面とは反対の反入光面までの距離に応じて、前記各発光素子から照射される光の強度を調整する。
【図面の簡単な説明】
【０００７】

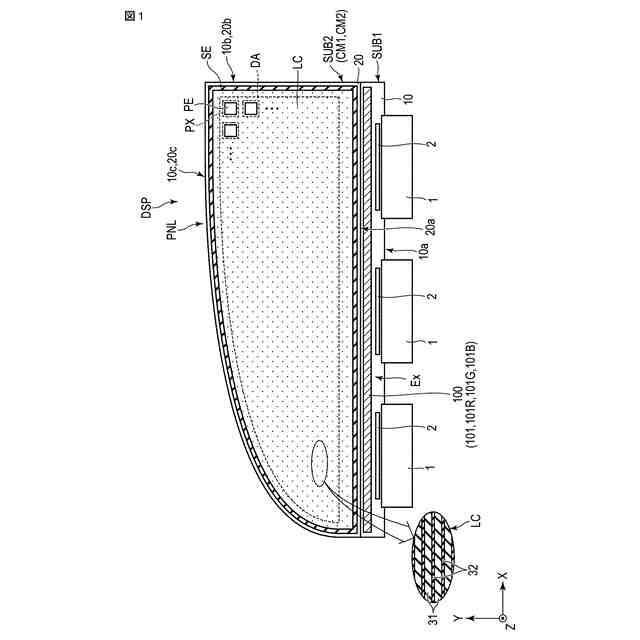

図１は、一実施形態に係る表示装置の一例を示す平面図である。

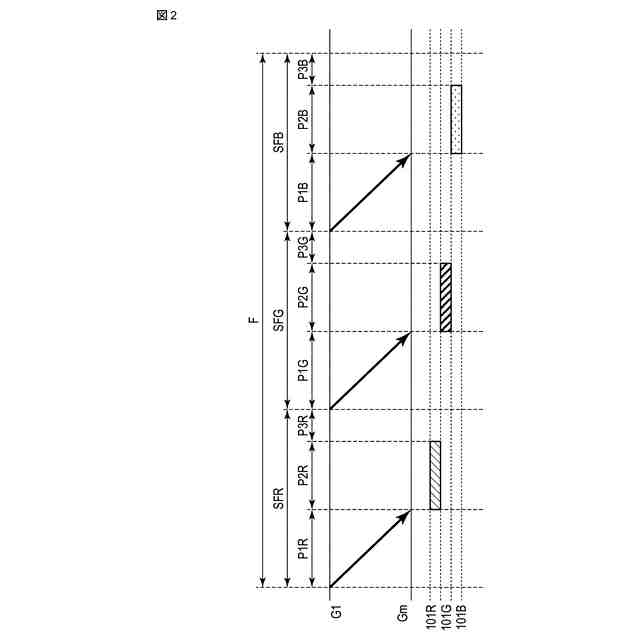

図２は、同実施形態に係る表示装置の表示動作の一例を説明するための図である。

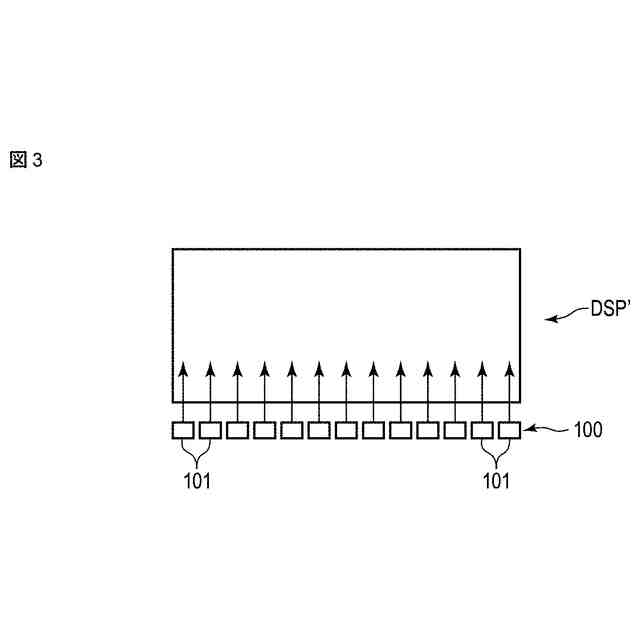

図３は、矩形状の表示装置における発光素子の点灯制御を説明するための図である。
図４は、同実施形態に係る表示装置における発光素子の点灯制御を説明するための図である。

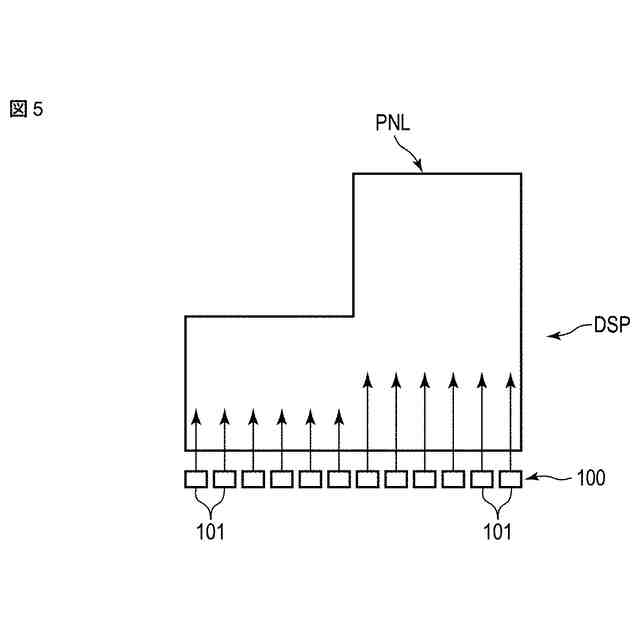

図５は、同実施形態に係る表示装置における発光素子の点灯制御を説明するための図である。
図６は、同実施形態に係る表示装置における発光素子から照射される光の強度を調整する方法を説明するための図である。
図７は、同実施形態に係る表示装置における発光素子から照射される光の強度を調整する方法を説明するための図である。
図８は、同実施形態に係る表示装置における発光素子から照射される光の強度を調整する方法を説明するための図である。

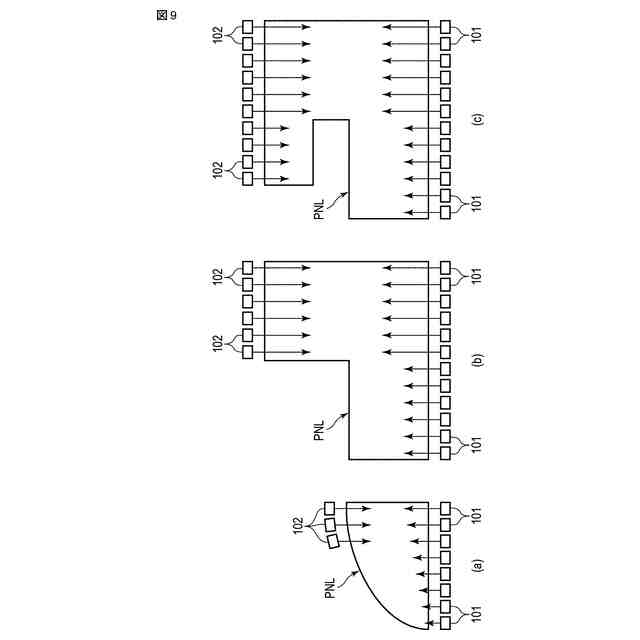

図９は、同実施形態に係る表示装置の一例を示す平面図である。
図１０は、同実施形態に係る表示装置における発光素子の点灯制御を説明するための図である。
図１１は、第１変形例に係る表示装置の一例を示す平面図である。
図１２は、同変形例に係る表示パネルの一例を示す断面図である。
図１３は、同変形例に係る表示パネルの一例を示す断面図である。
図１４は、第２変形例に係る表示装置の一例を示す図である。
図１５は、同変形例に係る表示装置の一例を示す図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して実施形態を説明する。
なお、開示はあくまで一例にすぎず、以下の実施形態に記載した内容により発明が限定されるものではない。当業者が容易に想到し得る変形は、当然に開示の範囲に含まれる。説明をより明確にするため、図面において、各部分のサイズ、形状等を実際の実施態様に対して変更して模式的に表す場合もある。複数の図面において、対応する要素には同じ参照数字を付して、詳細な説明を省略する場合もある。
【０００９】
図１は、本実施形態の表示装置ＤＳＰの一例を示す平面図である。一例では、第１方向Ｘ、第２方向Ｙ、および、第３方向Ｚは、互いに直交しているが、９０度以外の角度で交差していてもよい。第１方向Ｘおよび第２方向Ｙは、表示装置ＤＳＰを構成する基板の主面と平行な方向に相当し、第３方向Ｚは、表示装置ＤＳＰの厚さ方向に相当する。本実施形態においては、第１方向Ｘおよび第２方向Ｙで規定されるＸ－Ｙ平面を見ることを平面視という。
【００１０】
表示装置ＤＳＰは、表示パネルＰＮＬと、配線基板１と、ＩＣチップ２と、発光モジュール１００と、を備えている。
（【００１１】以降は省略されています）
