公開番号2025109239
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024002952
出願日2024-01-12
発明の名称部品管理装置、方法およびプログラム
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類H05K 13/02 20060101AFI20250717BHJP(他に分類されない電気技術)
要約【課題】作業者が電子部品の補充に関する判断を行い易くなる技術を提供する。

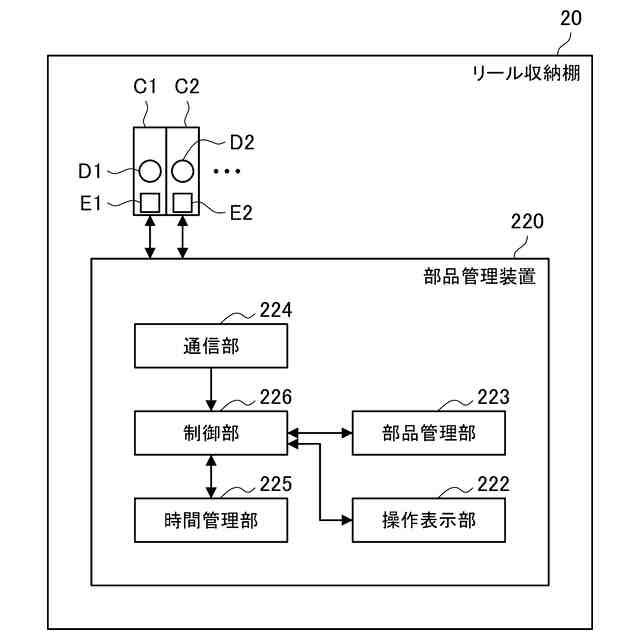

【解決手段】複数の部品収納部の各々に収納される電子部品の情報を記憶する部品情報記憶部と、外部装置における部品切れに関する部品切れ関連情報を受信する受信部と、前記受信部による前記部品切れ関連情報の受信に基づき、前記部品切れ関連情報が対象とする電子部品を収納する部品収納部を、前記部品情報記憶部を参照して特定し、当該部品収納部を示す通知の実行を制御し、時間経過に伴って前記通知の態様を変化させる制御部と、を備える、部品管理装置。
【選択図】図2


特許請求の範囲【請求項1】

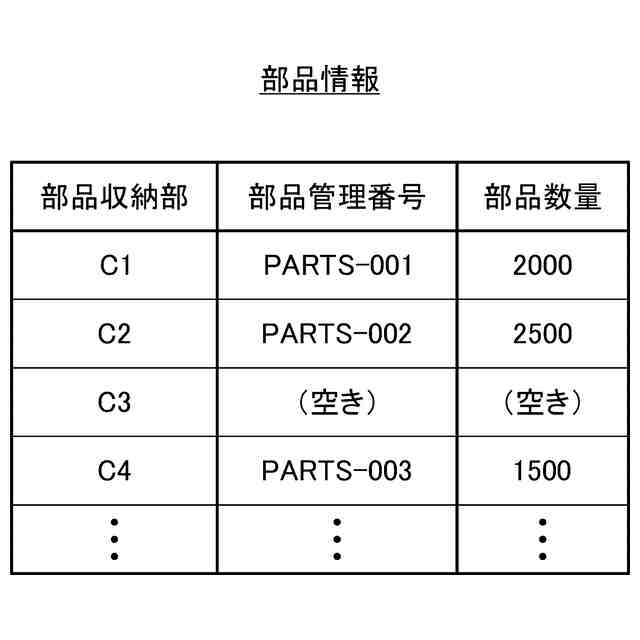

複数の部品収納部の各々に収納される電子部品の情報を記憶する部品情報記憶部と、
外部装置における部品切れに関する部品切れ関連情報を受信する受信部と、

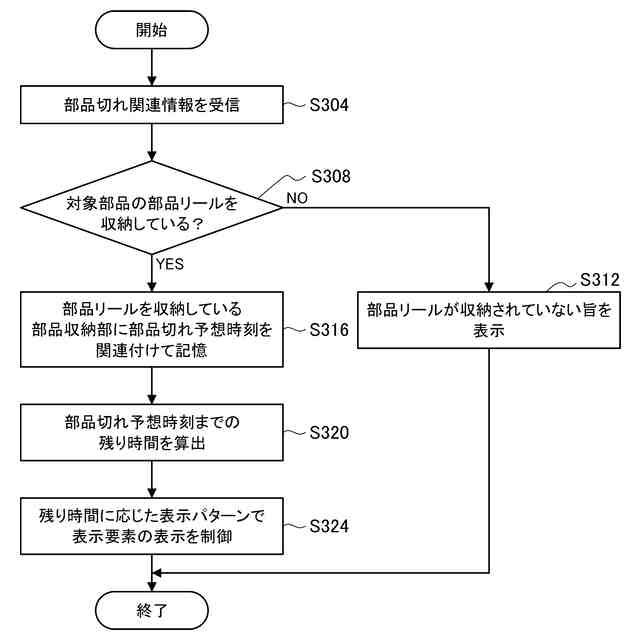

前記受信部による前記部品切れ関連情報の受信に基づき、前記部品切れ関連情報が対象とする電子部品を収納する部品収納部を、前記部品情報記憶部を参照して特定し、当該部品収納部を示す通知の実行を制御し、時間経過に伴って前記通知の態様を変化させる制御部と、
を備える、部品管理装置。
続きを表示(約 1,100 文字)【請求項2】
前記部品管理装置は、前記部品切れ関連情報が対象とする電子部品が前記外部装置において部品切れとなることが予想される予想時刻を記憶する予想時刻記憶部をさらに備え、
前記制御部は、現在時刻から前記予想時刻までの時間に応じた態様で前記通知の実行を制御する、請求項1に記載の部品管理装置。
【請求項3】
前記部品切れ関連情報は前記予想時刻を含み、
前記予想時刻記憶部は前記部品切れ関連情報に含まれる前記予想時刻を記憶する、請求項2に記載の部品管理装置。
【請求項4】
前記予想時刻記憶部は、前記部品切れ関連情報の受信から所定時間後の時刻を前記予想時刻として記憶する、請求項2に記載の部品管理装置。
【請求項5】

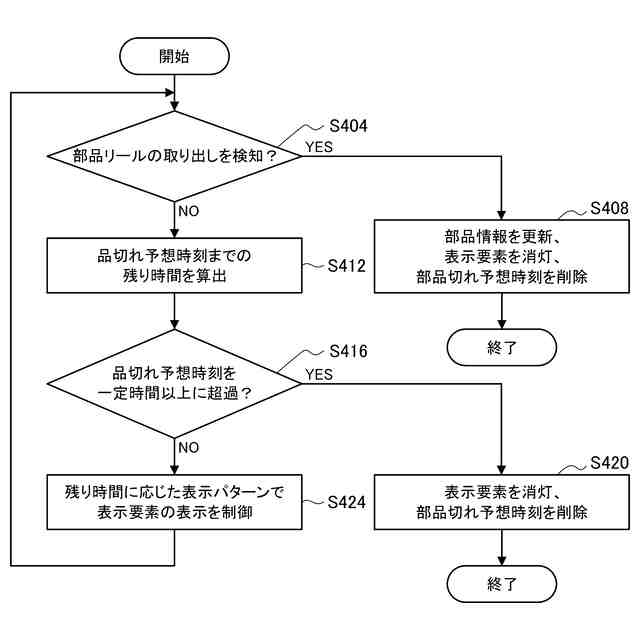

前記制御部は、前記通知の実行が開始された後、特定された前記部品収納部からの前記電子部品の取り出しが検知されたことに基づき、前記通知の実行の制御を終了する、請求項1に記載の部品管理装置。
【請求項6】
前記部品収納部の各々に第1通知部が設置されており、
前記制御部は、特定された前記部品収納部に設置されている第1通知部に前記通知の実行を指示する、請求項1に記載の部品管理装置。
【請求項7】
前記複数の部品収納部を有する上位収納部に第2通知部が設置されており、
前記制御部は、前記受信部による前記部品切れ関連情報の受信に基づき、前記第2通知部に前記部品切れ関連情報の受信を示す通知の実行を指示する、請求項6に記載の部品管理装置。
【請求項8】
複数の部品収納部の各々に収納される電子部品の情報である部品情報を記憶することと、
外部装置における部品切れに関する部品切れ関連情報を受信することと、
前記部品切れ関連情報の受信に基づき、前記部品切れ関連情報が対象とする電子部品を収納する部品収納部を、前記部品情報を参照して特定することと、
特定した部品収納部を示す通知の実行を制御することと、
時間経過に伴って前記通知の態様を変化させることと、
を含む、コンピュータにより実行される方法。
【請求項9】
コンピュータを、
複数の部品収納部の各々に収納される電子部品の情報を記憶する部品情報記憶部と、
外部装置における部品切れに関する部品切れ関連情報を受信する受信部と、
前記受信部による前記部品切れ関連情報の受信に基づき、前記部品切れ関連情報が対象とする電子部品を収納する部品収納部を、前記部品情報記憶部を参照して特定し、当該部品収納部を示す通知の実行を制御し、時間経過に伴って前記通知の態様を変化させる制御部と、
として機能させるための、プログラム。

発明の詳細な説明【技術分野】
【0001】
本発明は、部品管理装置、方法およびプログラムに関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
部品装着装置は、基板上に電子部品を装着する装置である。部品装着装置は複数のフィーダを備え、複数のフィーダの各々には、異なる種類の部品を収容している部品リールがセットされる。部品装着装置は、フィーダを介して、部品リールが収容している電子部品を基板に装着する。
【0003】
部品装着装置にセットされている部品リールの電子部品が少なくなると、または無くなると、作業者は、リール収納棚に収納されている部品リールを、部品装着装置にセットされている部品リールと付け替えることで、電子部品を補充する。リール収納棚は、複数の部品収納部を有し、各部品収納部に部品リールが収納されている。
【0004】
このような部品装着装置に関連し、特許文献1には、部品装着装置にセットされている各部品リールにおける電子部品の残存数に応じて、ある電子部品が無くなりそうな場合に、部品切れ予告を事前に送信する方法が開示されている。
【先行技術文献】
【特許文献】
【0005】
特開2011-204824号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
リール収納棚が上記の部品切れ予告を受信した場合、リール収納棚は、該当する電子部品の部品リールを収納する部品収納部を特定し、その部品収納部の表示要素を点灯させ得る。しかし、複数の部品について順次に部品切れ予告が受信された場合に、複数の部品収納部の表示要素が同様に点灯していると、作業者はどの順番で電子部品を補充すればよいかの優先度の判断を行うことが難しい。
【0007】
また、単純に電子部品の残存数のみに応じて送信される部品切れ予告では、部品切れ予告が送信された後であって、実際に部品切れが生じる前に、事前に用意されたすべての基板への電子部品の装着が終了する場合がある。この場合、電子部品の補充は不要であるが、部品切れ予告の受信に基づいてそのような補充が行われてしまい得る。
【0008】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、作業者が電子部品の補充に関する判断を行い易くなる技術を提供することにある。
【課題を解決するための手段】
【0009】
上記課題を解決するために、本発明のある観点によれば、複数の部品収納部の各々に収納される電子部品の情報を記憶する部品情報記憶部と、外部装置における部品切れに関する部品切れ関連情報を受信する受信部と、前記受信部による前記部品切れ関連情報の受信に基づき、前記部品切れ関連情報が対象とする電子部品を収納する部品収納部を、前記部品情報記憶部を参照して特定し、当該部品収納部を示す通知の実行を制御し、時間経過に伴って前記通知の態様を変化させる制御部と、を備える、部品管理装置が提供される。
【0010】

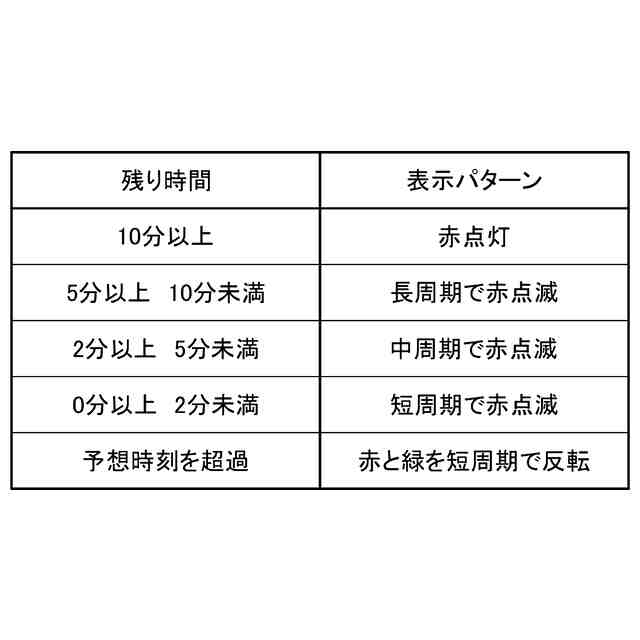

前記部品管理装置は、前記部品切れ関連情報が対象とする電子部品が前記外部装置において部品切れとなることが予想される予想時刻を記憶する予想時刻記憶部をさらに備え、前記制御部は、現在時刻から前記予想時刻までの時間に応じた態様で前記通知の実行を制御してもよい。
(【0011】以降は省略されています)
