公開番号2025125327
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021308
出願日2024-02-15
発明の名称画像撮影システム
出願人沖電気工業株式会社
代理人個人,個人
主分類H04N 23/60 20230101AFI20250820BHJP(電気通信技術)
要約【課題】画像処理を伴うデジタル画像撮影について、電力効率向上や通信コスト削減等の性能向上を図ることができる画像撮影システムを提供する。
【解決手段】本発明は、画像撮影装置と、画像処理装置とを備える画像撮影システムであって、前記画像撮影装置は、撮影対象物を撮影して撮影生データを取得し、該撮影生データに対して画像処理を適用して事前処理画像を作成し、該事前処理画像を前記画像処理装置に送信し、前記画像処理装置は、前記事前処理画像を受信し、前記事前処理画像に対して少なくともデモザイク処理を含む画像処理を適用して出力画像を作成することを特徴とする。
【選択図】図1

特許請求の範囲【請求項１】
画像撮影装置と、画像処理装置とを備える画像撮影システムであって、
前記画像撮影装置は、撮影対象物を撮影して撮影生データを取得し、該撮影生データに対して画像処理を適用して事前処理画像を作成し、該事前処理画像を前記画像処理装置に送信し、
前記画像処理装置は、前記事前処理画像を受信し、前記事前処理画像に対して少なくともデモザイク処理を含む画像処理を適用して出力画像を作成する
ことを特徴とする画像撮影システム。
続きを表示（約 1,300 文字）【請求項２】

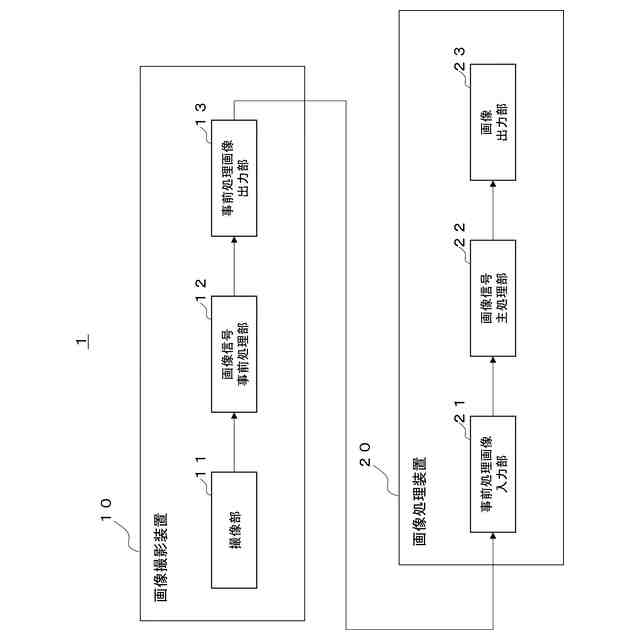

前記画像撮影装置は、
前記撮影対象物を撮影して前記撮影生データを生成する撮像部と、
前記撮影生データに対して画像処理を適用して前記事前処理画像を生成する画像信号事前処理部と、
前記事前処理画像を前記画像処理装置へ送信する事前処理画像出力部と
を備えることを特徴とする請求項１に記載の画像撮影システム。
【請求項３】
前記画像処理装置は、
前記事前処理画像を受信する事前処理画像入力部と、
前記事前処理画像に対して画像処理を適用して出力画像を生成する画像信号主処理部と、
を備えることを特徴とする請求項１に記載の画像撮影システム。
【請求項４】
前記画像信号主処理部は、前記事前処理画像に対して前記デモザイク処理を行うことを特徴とする請求項３に記載の画像撮影システム。
【請求項５】
前記事前処理画像は、非圧縮の画像データであることを特徴とする請求項１～４のいずれかに記載の画像撮影システム。
【請求項６】
画像撮影装置と、画像処理装置とを備える画像撮影システムであって、
前記画像撮影装置は、撮影対象物を撮影して撮影生データを取得し、該撮影生データに対して画像処理を適用して事前処理画像を作成し、該事前処理画像を圧縮して圧縮事前処理画像を作成し、該圧縮事前処理画像を送信し、
前記画像処理装置は、前記圧縮事前処理画像を受信し、前記圧縮事前処理画像を解凍して解凍済み事前処理画像を作成し、該解凍済み事前処理画像に対して少なくともデモザイク処理を含む画像処理を適用して出力画像を作成する
ことを特徴とする画像撮影システム。
【請求項７】
前記画像撮影装置は、
前記撮影対象物を撮影して前記撮影生データを生成する撮像部と、
前記撮影生データに対して画像処理を適用して前記事前処理画像を生成する画像信号事前処理部と、
前記事前処理画像に対してデータ圧縮処理を適用して前記圧縮事前処理画像を生成する事前処理画像エンコード部と、
前記圧縮事前処理画像を前記画像処理装置へ送信する圧縮事前処理画像出力部と
を備えることを特徴とする請求項６に記載の画像撮影システム。
【請求項８】
前記画像処理装置は、
前記圧縮事前処理画像を受信する圧縮事前処理画像入力部と、
前記圧縮事前処理画像に対してデータ解凍処理を適用して解凍済み事前処理画像を生成する事前処理画像デコード部と、
前記解凍済み事前処理画像に対して画像処理を適用して出力画像を生成する画像信号主処理部と、
を備えることを特徴とする請求項６に記載の画像撮影システム。
【請求項９】
前記画像信号主処理部は、前記解凍済み事前処理画像に対して前記デモザイク処理を行うことを特徴とする請求項８に記載の画像撮影システム。
【請求項１０】
前記圧縮事前処理画像は、前記事前処理画像に対して圧縮処理を実施した画像データであることを特徴とする請求項６～９のいずれかに記載の画像撮影システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像撮影システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１では、カメラで撮影した撮影画像に対して画像処理を行い、映像データ（又は画像データ）を生成し、送信装置を用いて生成した映像データを受信装置に送信し、視聴者の表示装置に映像データを表示して、視聴者が映像コンテンツを視聴する放送システムが開示されている。
【０００３】
上記システムにおいて、カメラはイメージセンサ及び画像処理装置を備える。
【０００４】
イメージセンサは、未加工のＲａｗデータを生成する。画像処理装置は、Ｒａｗデータに画像処理（ノイズ除去、補間処理など）を施し、映像データを生成する。
【先行技術文献】
【特許文献】
【０００５】
特許第６７００９２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記特許文献１のシステムでは、カメラにおいて高負荷な画像処理を実行する必要があり、カメラの消費電力量が増大する問題点がある。
【０００７】

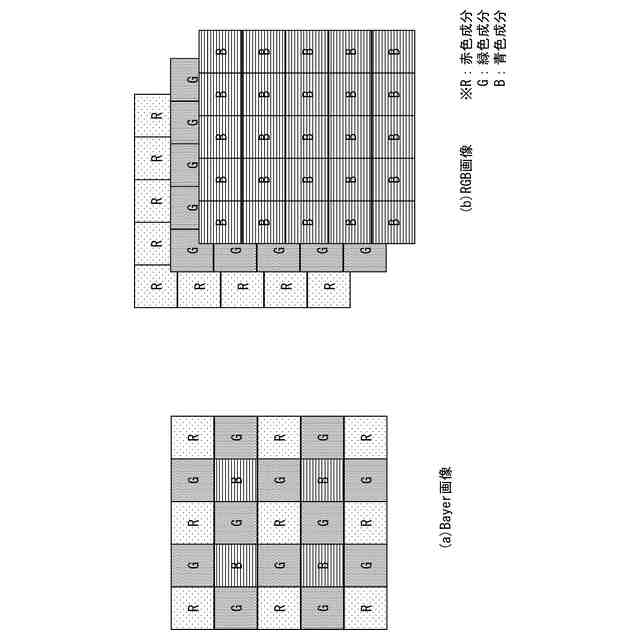

また、カメラから送信される映像データ（画像データ）については、１ピクセル当たりＲＧＢの３チャネルのデータが含まれている。イメージセンサから出力されるＲＡＷデータは１ピクセル当たり１ｃｈのデータであることが一般的である。
【０００８】
このことから、カメラから送信されるデータ量が増大し、消費電力量の増大や、通信コストの増大が起こるという問題点がある。
【０００９】
そのため、画像処理を伴うデジタル画像撮影について、電力効率向上や通信コスト削減等の性能向上を図ることができる画像撮影システムが望まれている。
【課題を解決するための手段】
【００１０】
第１の本発明は、画像撮影装置と、画像処理装置とを備える画像撮影システムであって、前記画像撮影装置は、撮影対象物を撮影して撮影生データを取得し、該撮影生データに対して画像処理を適用して事前処理画像を作成し、該事前処理画像を前記画像処理装置に送信し、前記画像処理装置は、前記事前処理画像を受信し、前記事前処理画像に対して少なくともデモザイク処理を含む画像処理を適用して出力画像を作成することを特徴とする。
（【００１１】以降は省略されています）
