公開番号2025107234
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025073284,2023169200
出願日2025-04-25,2015-07-09
発明の名称リチウムイオン二次電池
出願人株式会社半導体エネルギー研究所
代理人
主分類H01M 4/13 20100101AFI20250710BHJP(基本的電気素子)
要約【課題】新規な構造の電子機器を提供する。具体的には、さまざまな外観形状にすること
ができる新規な構造の電子機器を提供する。

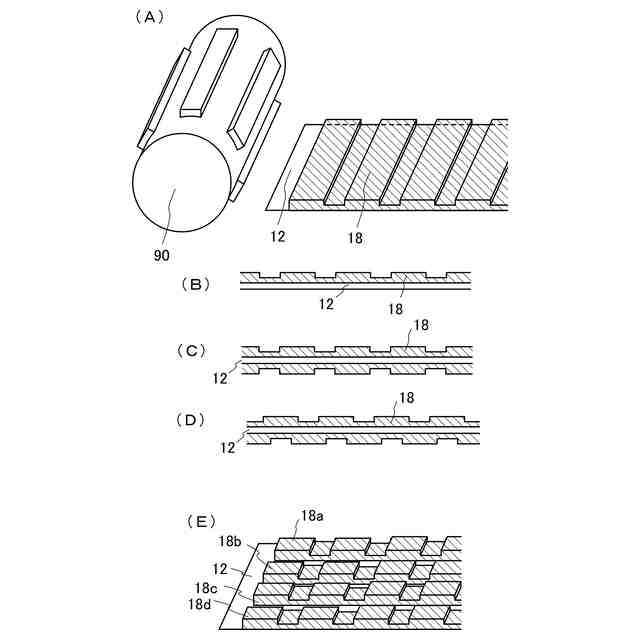

【解決手段】具体的には、集電体の片面または両面に活物質層を形成した後、曲げられる
領域の活物質層を部分的に除去する。活物質層を除去する領域は、ライン状、ドット状、
マス目状などとすることができる。集電体の片面または両面に活物質層を形成した後、レ
ーザ光などを用いて照射領域の活物質層の一部を除去するレーザ加工を行う。この集電体
の表面が露出された領域は、活物質層が形成されないため、電池としては機能しない領域
である。このような領域を形成することで、広い範囲で可動領域を有する二次電池を実現
することができる。

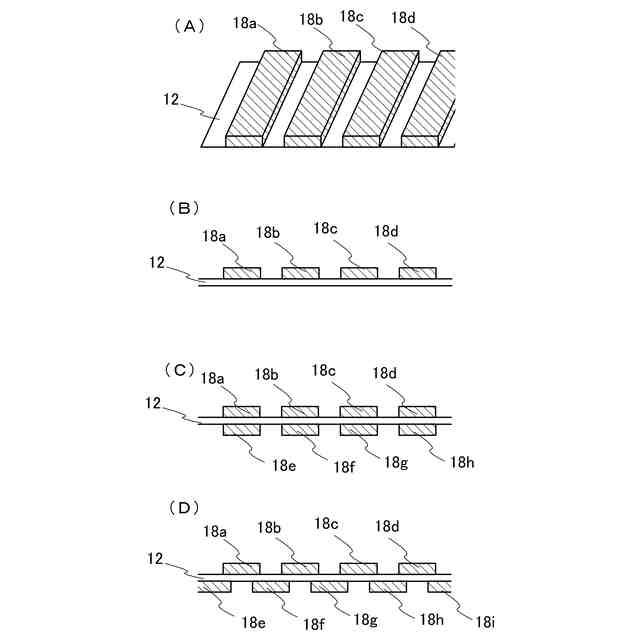

【選択図】図1
特許請求の範囲【請求項１】
集電体と、
前記集電体上の第１の活物質層と、
前記集電体上の第２の活物質層と、を有し、
前記第１の活物質層は、前記第２の活物質層と離れている、リチウムイオン二次電池。
続きを表示（約 1,100 文字）【請求項２】
集電体と、
前記集電体上の第１の活物質層と、
前記集電体上の第２の活物質層と、
前記集電体上の第３の活物質層と、を有し、
前記第１の活物質層乃至前記第３の活物質層は互いに離れ、

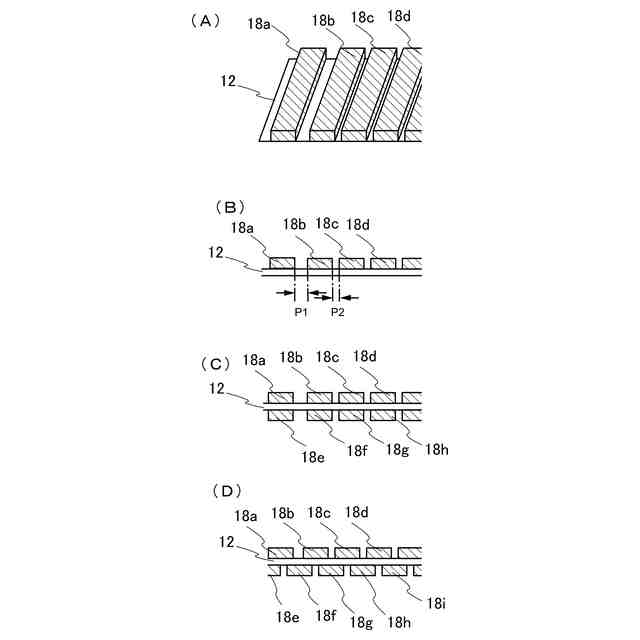

前記第１の活物質層と前記第２の活物質層との距離は、前記第２の活物質層と前記第３の活物質層との距離と等しい、リチウムイオン二次電池。
【請求項３】
集電体と、
前記集電体上の第１の活物質層と、
前記集電体上の第２の活物質層と、
前記集電体上の第３の活物質層と、を有し、
前記第１の活物質層乃至前記第３の活物質層は互いに離れ、
前記第１の活物質層と前記第２の活物質層との距離は、前記第２の活物質層と前記第３の活物質層との距離と異なる、リチウムイオン二次電池。
【請求項４】
集電体と、
前記集電体の一方の面側の第１の活物質層と、
前記集電体の一方の面側の第２の活物質層と、
前記集電体の一方の面側の第３の活物質層と、
前記集電体の他方の面側の第４の活物質層と、
前記集電体の他方の面側の第５の活物質層と、
前記集電体の他方の面側の第６の活物質層と、を有し、
前記第１の活物質層乃至前記第３の活物質層は互いに離れ、
前記第４の活物質層乃至前記第６の活物質層は互いに離れている、リチウムイオン二次電池。
【請求項５】
集電体と、
前記集電体の一方の面側の第１の活物質層と、
前記集電体の一方の面側の第２の活物質層と、
前記集電体の一方の面側の第３の活物質層と、
前記集電体の他方の面側の第４の活物質層と、
前記集電体の他方の面側の第５の活物質層と、
前記集電体の他方の面側の第６の活物質層と、を有し、
前記第１の活物質層乃至前記第３の活物質層は互いに離れ、
前記第４の活物質層乃至前記第６の活物質層は互いに離れ、
断面視にて、前記第２の活物質層は、前記第４の活物質層の一部及び前記第５の活物質層の一部と重なる領域を有する、リチウムイオン二次電池。
【請求項６】
請求項１乃至請求項５のいずれか一において、
前記第１の活物質層及び前記第２の活物質層はそれぞれ、正極活物質を有する、リチウムイオン二次電池。
【請求項７】
請求項１乃至請求項５のいずれか一において、
前記第１の活物質層及び前記第２の活物質層はそれぞれ、負極活物質を有する、リチウムイオン二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明の一様態は、物、方法、又は、製造方法に関する。または、本発明は、プロセス、
マシン、マニュファクチャ、又は、組成物（コンポジション・オブ・マター）に関する。
本発明の一態様は、半導体装置、表示装置、発光装置、蓄電装置、照明装置または電子機
器の製造方法に関する。特に、電子機器およびそのオペレーティングシステムに関する。
続きを表示（約 1,100 文字）【０００２】
なお、本明細書中において電子機器とは、二次電池を有する装置全般を指し、二次電池
を有する電気光学装置、二次電池を有する情報端末装置などは全て電子機器である。
【背景技術】
【０００３】
使用者が携帯する電子機器や、使用者が装着する電子機器が盛んに開発されている。例え
ば、薄型携帯書籍が特許文献１に記載されている。
【０００４】
使用者が携帯する電子機器や、使用者が装着する電子機器は、二次電池を電源として動作
する。使用者が携帯する電子機器は、長時間使用することが望まれ、そのために大容量の
二次電池を用いればよい。電子機器に大容量の二次電池を内蔵させると大容量の二次電池
は大きく、重量がかさむ問題がある。そこで携帯する電子機器に内蔵できる小型または薄
型で大容量の二次電池の開発が進められている。
【０００５】
特許文献１には、活物質合剤層が、複数の開口部を有する領域と、開口部を有していない
領域とからなり、集合シートの少なくとも曲げの生じている部分を複数の開口部を有する
領域が覆っている角形リチウムイオン二次電池が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－１４０７８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
外装体として金属缶を用いる場合、二次電池自体の重量が増加する問題点がある。また、
薄い二次電池を実現するために、薄い金属缶を成形加工によって製造することが困難であ
り、薄い金属缶を用いて二次電池を作製することも困難である。
【０００８】
外装体として金属箔（アルミニウム、ステンレスなど）と樹脂（熱融着性樹脂）の積層を
含むフィルム（ラミネートフィルムとも呼ぶ）を用いると、金属缶を用いた二次電池より
も軽量であり、薄型の二次電池を作製することができる。
【０００９】
使用者の装着感を快適なものとするため、人体に装着して使用される表示装置は軽量化、
及び小型化が求められ、さらに表示装置の駆動装置や電源を含めた電子機器全体の軽量化
が求められる。
【００１０】
新規な構造の電子機器を提供する。具体的には、さまざまな外観形状にすることができる
新規な構造の電子機器を提供する。
（【００１１】以降は省略されています）
