公開番号2025106667
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000072
出願日2024-01-04
発明の名称シャント抵抗器およびシャント抵抗器の製造方法
出願人ローム株式会社
代理人弁理士法人深見特許事務所
主分類H01C 13/00 20060101AFI20250709BHJP(基本的電気素子)
要約【課題】バリの形成が抑制されたシャント抵抗器を提供する。
【解決手段】シャント抵抗器100は、抵抗体10と、電極20とを備える。抵抗体10は、主面10fと、裏面10gと、接続面10a,10bとを有する。裏面10gは、主面10fの反対側に位置する。接続面10a,10bは、主面10fと裏面10gとを接続する。電極20は、接続面10a,10bに接続している。主面10fには研磨痕Tが形成されている。
【選択図】図1
特許請求の範囲【請求項１】
主面と、前記主面の反対側に位置する裏面と、前記主面と前記裏面とを接続する接続面とを有する抵抗体と、
前記接続面に接続している電極とを備え、
前記主面には研磨痕が形成されている、シャント抵抗器。
続きを表示（約 780 文字）【請求項２】
前記電極は、前記裏面に対向している内側面を有する、請求項１に記載のシャント抵抗器。
【請求項３】
前記抵抗体は、前記主面と前記裏面と前記接続面とに連なる側面を有し、
前記側面には、凹部が形成されている、請求項１または請求項２に記載のシャント抵抗器。
【請求項４】
前記研磨痕は前記主面の３０％以上に形成されている、請求項１または請求項２に記載のシャント抵抗器。
【請求項５】
前記研磨痕は前記主面の全体に形成されている、請求項４に記載のシャント抵抗器。
【請求項６】

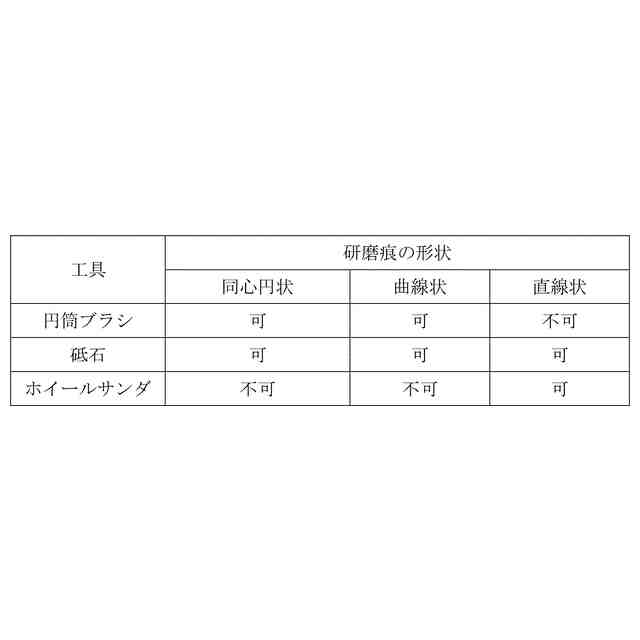

前記主面の平面視において、前記研磨痕の形状は同心円状である、請求項１または請求項２に記載のシャント抵抗器。
【請求項７】
前記主面の平面視において、前記研磨痕の形状は曲線状である、請求項１または請求項２に記載のシャント抵抗器。
【請求項８】
前記主面の平面視において、前記研磨痕の形状は直線状である、請求項１または請求項２に記載のシャント抵抗器。
【請求項９】
前記主面に対して垂直な方向をｚ方向とすると、
前記抵抗体のｚ方向における厚みが、０．３ｍｍ以上である、請求項１または請求項２に記載のシャント抵抗器。
【請求項１０】
電極と抵抗体とを準備する工程と、
前記抵抗体をトリミングする工程とを備え、
前記抵抗体は、主面と、前記主面の反対側に位置する裏面と、前記主面と前記裏面とを接続する接続面とを有し、
電極は、前記接続面に接続しており、
前記トリミングする工程において、前記主面に工具を用いて研磨痕が形成される、シャント抵抗器の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、シャント抵抗器およびシャント抵抗器の製造方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特開２０１７－１７４８４３号公報（特許文献１）は、抵抗体と電極とを有するシャント抵抗器を開示している。シャント抵抗器の製造後において、トリミングによって当該シャント抵抗器の電気抵抗値は調整される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７４８４３号公報［概要］しかし、シャント抵抗器の電気抵抗値を調整するために、抵抗体の端面を削るとバリが発生するおそれがある。
【０００４】
本開示の一態様によるシャント抵抗器は、抵抗体と、電極とを備える。抵抗体は、主面と、裏面と、接続面とを有する。裏面は、主面の反対側に位置する。接続面は、主面と裏面とを接続する。電極は、接続面に接続している。主面には研磨痕が形成されている。
【０００５】
本開示の一態様によるシャント抵抗器の製造方法は、電極と抵抗体とを準備する工程と、抵抗体をトリミングする工程とを備える。抵抗体は、主面と、裏面と、接続面とを有する。裏面は、主面の反対側に位置する。接続面は、主面と裏面とを接続する。電極は、接続面に接続している。トリミングする工程において、主面に工具を用いて研磨痕が形成される。
【図面の簡単な説明】
【０００６】

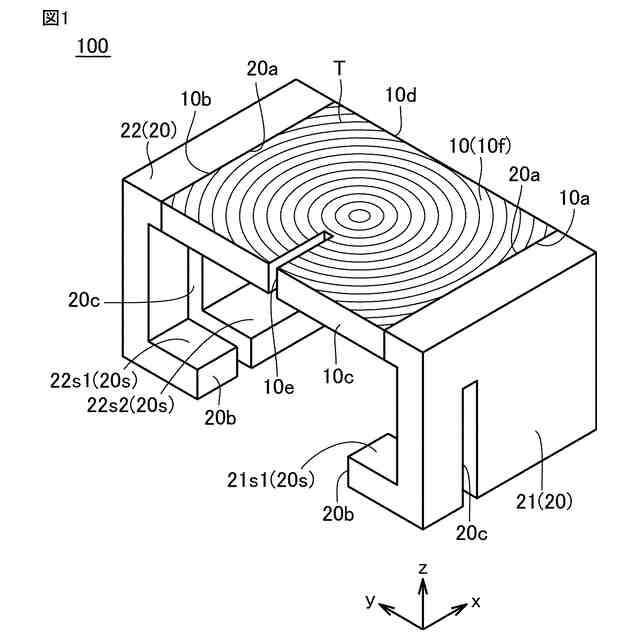

図１は、実施の形態１のシャント抵抗器の概略斜視図である。

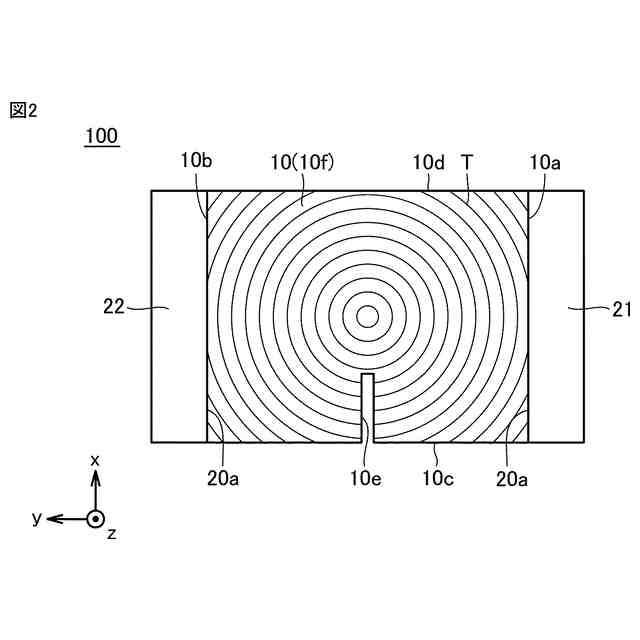

図２は、実施の形態１のシャント抵抗器の概略平面図である。

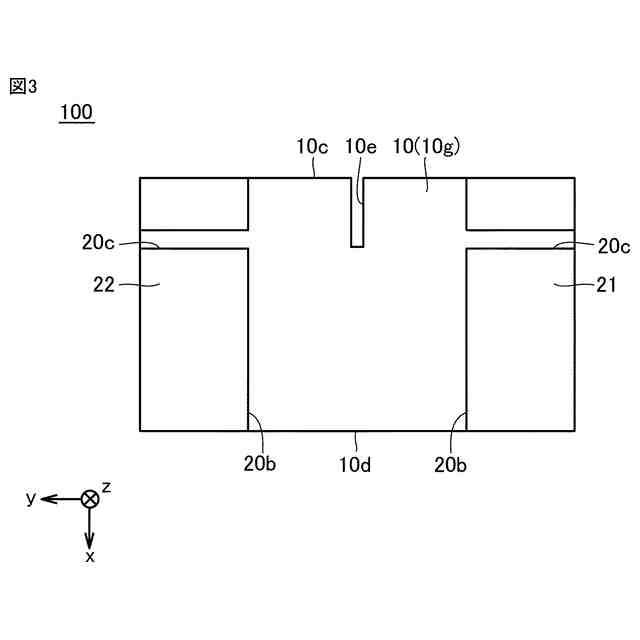

図３は、実施の形態１のシャント抵抗器の概略底面図である。

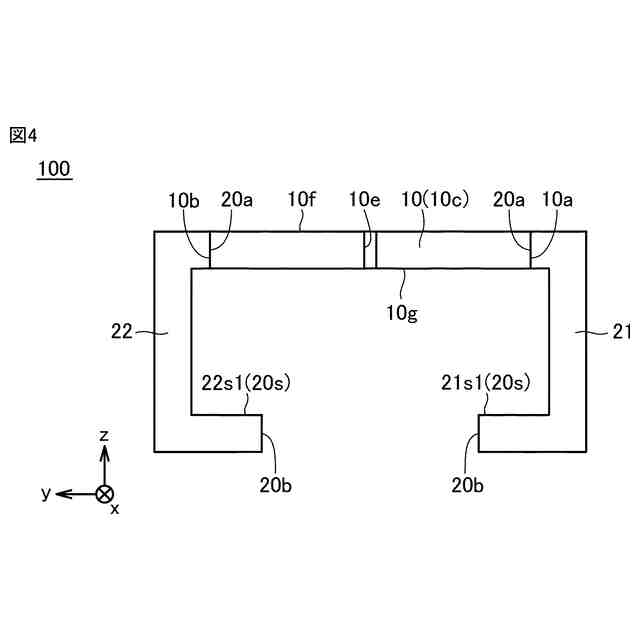

図４は、実施の形態１のシャント抵抗器の概略正面図である。

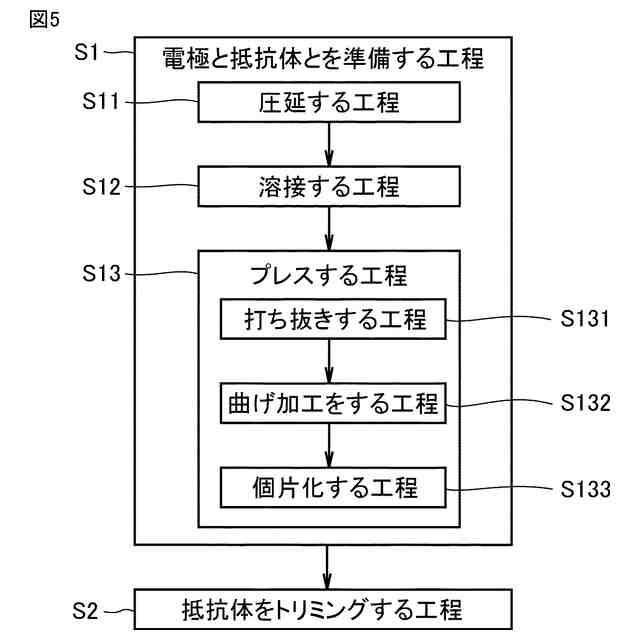

図５は、実施の形態１のシャント抵抗器の製造方法におけるフローチャートである。

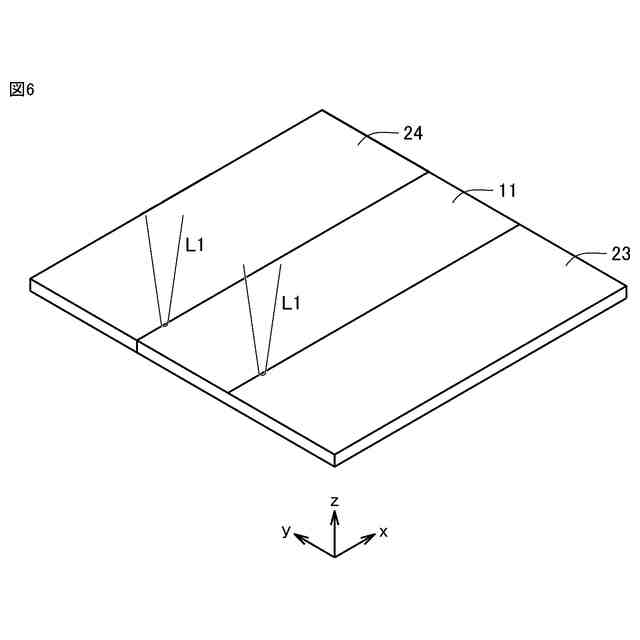

図６は、実施の形態１のシャント抵抗器の製造方法における一工程を示す概略斜視図である。

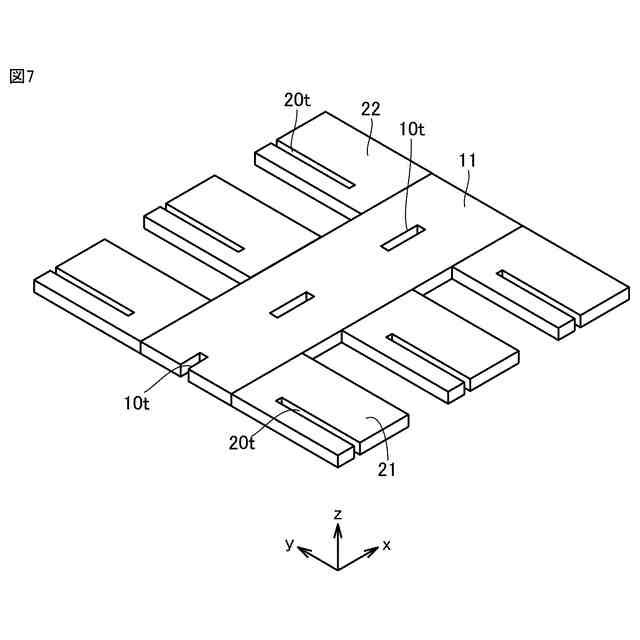

図７は、実施の形態１のシャント抵抗器の製造方法における図６に示される工程の次工程を示す概略斜視図である。

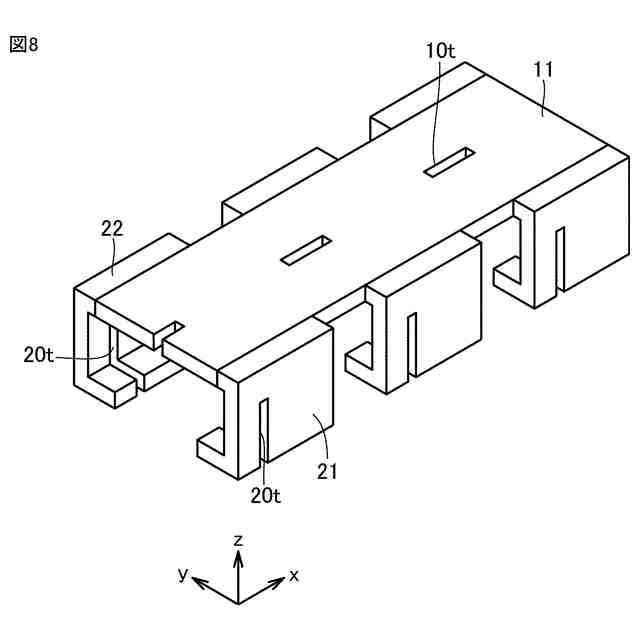

図８は、実施の形態１のシャント抵抗器の製造方法における図７に示される工程の次工程を示す概略斜視図である。
図９は、実施の形態１のシャント抵抗器の製造方法における図８に示される工程の次工程を示す概略斜視図である。
図１０は、実施の形態１のシャント抵抗器の製造方法における図９に示される工程の次工程を示す概略平面図である。
図１１は、実施の形態１のシャント抵抗器の製造方法における図９に示される工程の次工程を示す概略側面図である。
図１２は、実施の形態１のシャント抵抗器の製造方法の変形例１における図９に示される工程の次工程を示す概略平面図である。
図１３は、実施の形態１のシャント抵抗器の製造方法の変形例１における図９に示される工程の次工程を示す概略側面図である。
図１４は、実施の形態１のシャント抵抗器の製造方法の変形例１により得られたシャント抵抗器の概略平面図である。
図１５は、実施の形態１のシャント抵抗器の製造方法の変形例２における図９に示される工程の次工程を示す概略平面図である。
図１６は、実施の形態１のシャント抵抗器の製造方法の変形例２における図９に示される工程の次工程を示す概略側面図である。
図１７は、実施の形態１のシャント抵抗器の製造方法の変形例２により得られたシャント抵抗器の概略平面図である。
図１８は、実施の形態１のシャント抵抗器の製造方法の変形例３における図９に示される工程の次工程を示す概略平面図である。
図１９は、実施の形態１のシャント抵抗器の製造方法の変形例３における図９に示される工程の次工程を示す概略正面図である。
図２０は、実施の形態１のシャント抵抗器の製造方法の変形例３により得られたシャント抵抗器の概略平面図である。
図２１は、実施の形態２のシャント抵抗器の概略斜視図である。［詳細な説明］図面に基づいて本開示の実施の形態の詳細について説明する。なお、以下の図面において同一または相当する部分には同一の参照番号を付し、その説明は繰返さない。以下に記載する実施の形態の少なくとも一部の構成を任意に組み合わせてもよい。
【０００７】
（実施の形態１）
図１は、実施の形態１のシャント抵抗器１００の概略斜視図である。図２は、実施の形態１のシャント抵抗器１００の概略平面図である。図３は、実施の形態１のシャント抵抗器１００の概略底面図である。図４は、実施の形態１のシャント抵抗器１００の概略正面図である。図１から図４に示されているように、シャント抵抗器１００は、４端子のシャント抵抗器である。シャント抵抗器１００は、抵抗体１０と、一対の電極２０とを有している。電極２０は、第１電極２１と、第２電極２２とを含む。
【０００８】
図１に示されているように、抵抗体１０は、平板状である。抵抗体１０の厚さ方向を、ｚ方向とする。ｚ方向に対して垂直な方向を、ｘ方向とする。ｚ方向およびｘ方向に対して垂直な方向を、ｙ方向とする。抵抗体１０は、平面視において、例えば矩形状になっている。
【０００９】
抵抗体１０は、主面１０ｆと、裏面１０ｇと、接続面と、側面とを有する。主面１０ｆ及び裏面１０ｇは、ｚ方向における抵抗体１０の端面である。裏面１０ｇは、主面１０ｆの反対側に位置する。図２に示されているように、主面１０ｆの平面視において、主面１０ｆは第１接続面１０ａ、第２接続面１０ｂ、第１側面１０ｃ、第２側面１０ｄに囲まれている。また、主面１０ｆは、ｘ方向に第１電極２１と第２電極２２との間に配置されている。
【００１０】
接続面は、第１接続面１０ａと第２接続面１０ｂとを含む。第１接続面１０ａ及び第２接続面１０ｂは、ｙ方向における抵抗体１０の端面である。第２接続面１０ｂは、第１接続面１０ａの反対側に位置する。第１接続面１０ａ及び第２接続面１０ｂの各々は、主面１０ｆと裏面１０ｇとを接続する。
（【００１１】以降は省略されています）
