公開番号2025106386
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025061790,2023144934
出願日2025-04-03,2020-02-19
発明の名称設定確認端末、駅務機器、および設定確認方法
出願人オムロン株式会社
代理人弁理士法人楓国際特許事務所
主分類G07B 5/00 20060101AFI20250708BHJP(チェック装置)
要約【課題】駅務機器に対する保守点検作業が効率的に行え、また作業ミスが発生する頻度を抑制する。
【解決手段】撮像部が、駅務機器に設けられた機器側表示器の画面に表示された、当該駅務機器に設定されている各種設定項目の設定値を示す光学的読取コードを撮像する。設定値取得部が撮像された光学的読取コードを処理し、駅務機器の各種設定項目の設定値を取得する。比較部が、設定値取得部において取得された駅務機器の各種設定項目の設定値と、記憶部が記憶する駅務機器の各種設定項目の適正値とを比較した比較結果を生成する。端末側表示部が、比較結果を端末側表示器の画面に表示させる。
【選択図】図2
特許請求の範囲【請求項１】

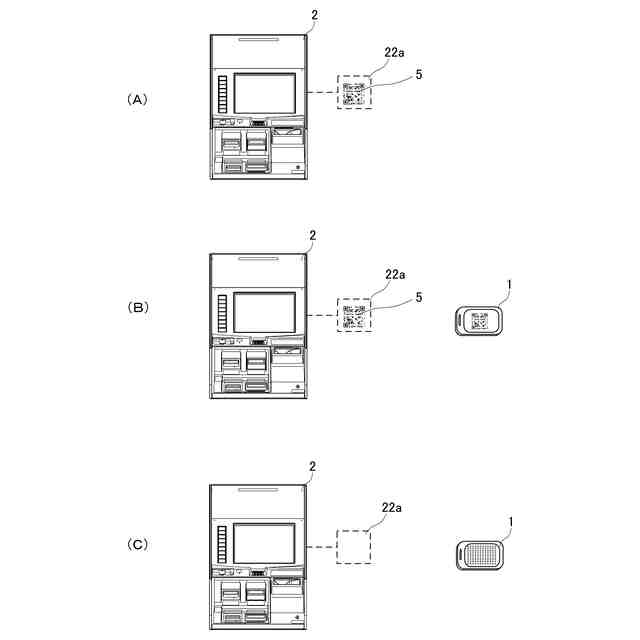

駅務機器に設けられた機器側表示器の画面に表示された、当該駅務機器に設定され、保守点検時に確認される数百種類の各種設定項目の設定値を示す光学的読取コードを撮像する撮像部と、
前記撮像部において撮像された前記光学的読取コードを処理し、前記駅務機器の前記各種設定項目の設定値を取得する設定値取得部と、
前記駅務機器の前記各種設定項目の適正値を記憶する記憶部と、
前記設定値取得部において取得された前記駅務機器の前記各種設定項目の設定値と、前記記憶部が記憶する前記駅務機器の前記各種設定項目の適正値とを比較した比較結果を生成する比較部と、
前記比較部が生成した前記比較結果を端末側表示器の画面に表示させる端末側表示部と、を備え、
前記比較部は、前記駅務機器の前記各種設定項目について、設定値と適正値とが一致している第１グループと、設定値と適正値とが一致していない第２グループと、に分類し、

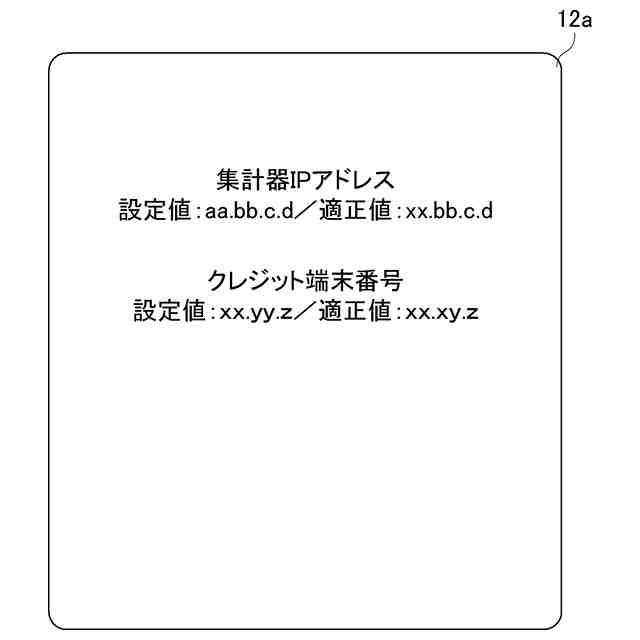

前記端末側表示部は、前記端末側表示器の画面に、前記第２グループに属する前記各種設定項目について表示させ、前記第１グループに属する前記各種設定項目については表示させない、設定確認端末。
続きを表示（約 1,300 文字）【請求項２】

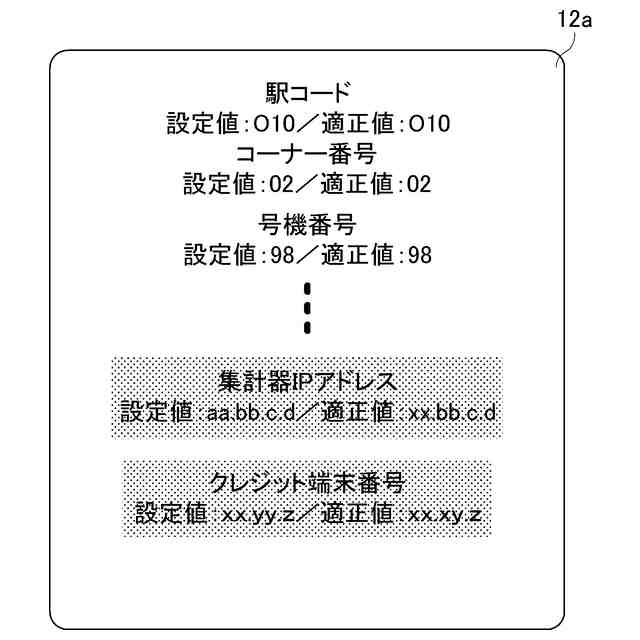

前記端末側表示部は、前記端末側表示器の画面に、前記第２グループに属する前記各種設定項目について、設定値と適正値とを対応付けて表示させ、前記第１グループに属する前記各種設定項目については表示させない、請求項１に記載の設定確認端末。
【請求項３】
前記各種設定項目は、少なくともＩＰアドレスを含む、請求項１または２に記載の設定確認端末。
【請求項４】

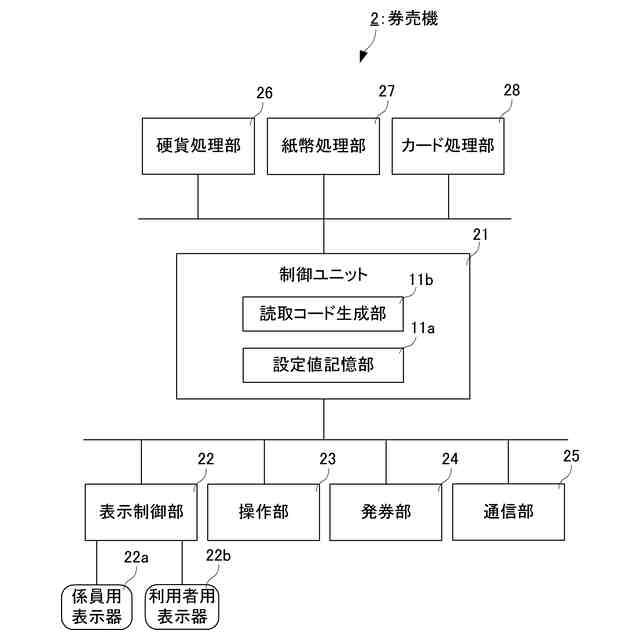

請求項１～３のいずれかに記載の設定確認端末に対して、各種設定項目の設定値を出力する駅務機器であって、
前記各種設定項目の設定値を記憶する記憶部と、
前記記憶部に記憶している前記各種設定項目の設定値を示す光学的読取コードを生成する光学的読取コード生成部と、
前記光学的読取コード生成部が生成した前記光学的読取コードを機器側表示器の画面に表示させる機器側表示部と、を備えた駅務機器。
【請求項５】
前記光学的読取コードは、前記各種設定項目の設定値を暗号化したデータを示す、請求項４に記載の駅務機器。
【請求項６】
前記機器側表示部に対する入力操作を受け付ける操作部をさらに備え、

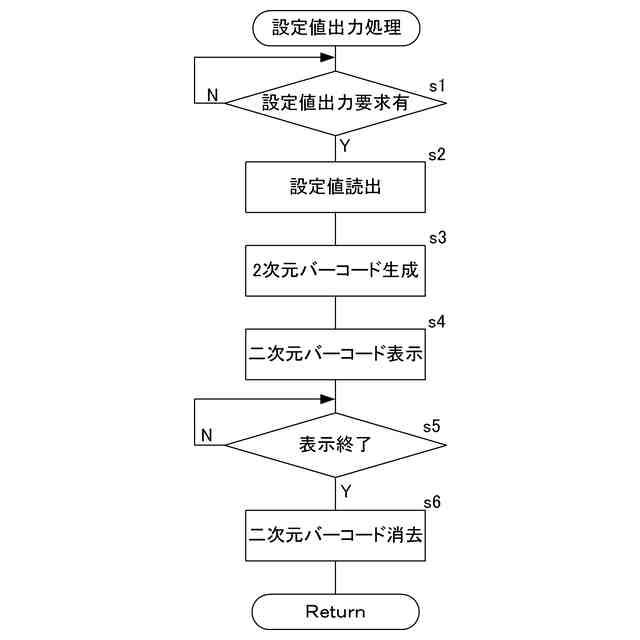

前記機器側表示部は、前記各種設定項目の設定値の出力を要求する入力操作を受け付けると、前記光学的読取コード生成部が生成した前記光学的読取コードを機器側表示器の画面に表示させ、前記光学的読取コードの表示終了にかかる入力操作が行われない間、前記光学的読取コードを表示し続ける、請求項４、または５に記載の駅務機器。
【請求項７】
前記機器側表示部は、保守点検モードであるときに、前記設定値の出力を要求する入力操作を受け付けて前記光学的読取コード生成部が生成した前記光学的読取コードを機器側表示器の画面に表示させ、通常モードであるときに、前記設定値の出力を要求する入力操作を受け付けない、請求項４～６のいずれかに記載の駅務機器。
【請求項８】

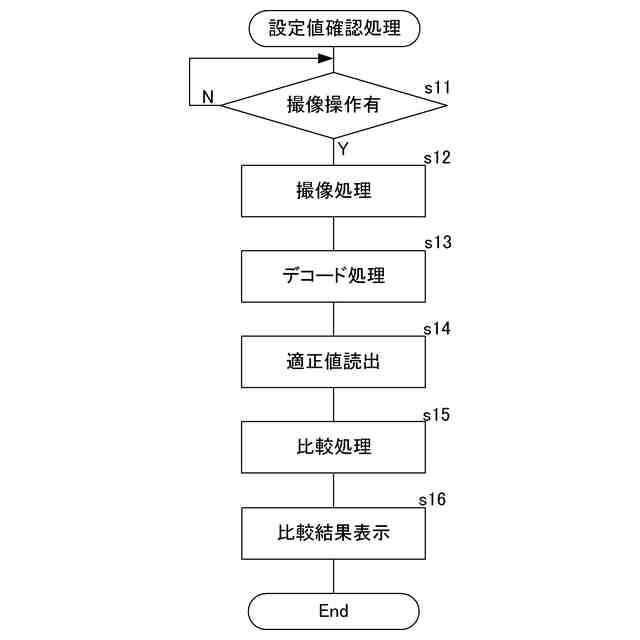

撮像部を有する設定確認端末のコンピュータが、
前記撮像部において撮像した、駅務機器に設けられた機器側表示器の画面に表示された、当該駅務機器に設定され、保守点検時に確認される数百種類の各種設定項目の設定値を示す光学的読取コードを処理し、前記駅務機器の前記各種設定項目の設定値を取得する第１ステップと、
前記第１ステップで取得した前記駅務機器の前記各種設定項目の設定値と、記憶部が記憶する前記駅務機器の前記各種設定項目の適正値とを比較した比較結果を生成する第２ステップと、
前記比較結果を端末側表示器の画面に表示させる第３ステップと、を実行し、
前記第２ステップは、前記駅務機器の前記各種設定項目について、設定値と適正値とが一致している第１グループと、設定値と適正値とが一致していない第２グループと、に分類するステップであり、
前記第３ステップは、前記設定確認端末の表示器の画面に、前記第２グループに属する前記各種設定項目について表示させ、前記第１グループに属する前記各種設定項目については表示させないステップである、設定確認方法。

発明の詳細な説明【技術分野】
【０００１】

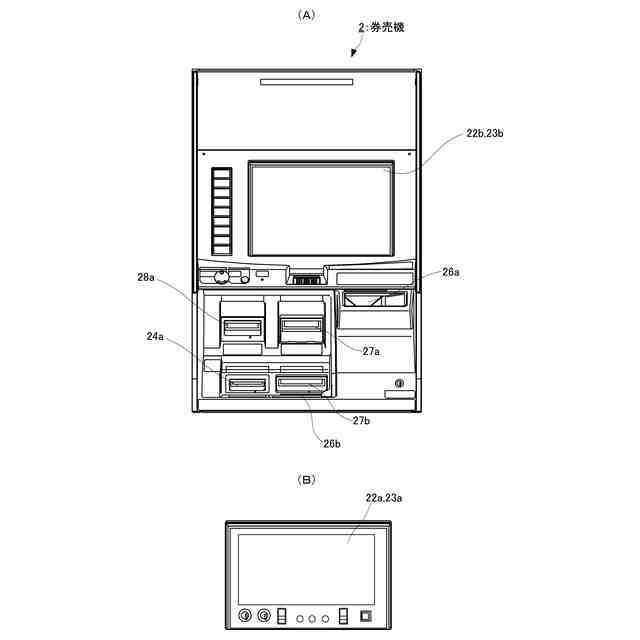

この発明は、券売機、精算機、自動改札機等の駅務機器の保守点検作業をサポートする技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、電鉄会社によって運営されている鉄道の多くは、ＡＦＣ（Automated Fare Collection）システム（自動料金収受システム）で運用されている。ＡＦＣシステムでは、利用者は、ＩＣカード、携帯端末等の媒体を使用して、鉄道の利用にかかる運賃等の精算を行える。
【０００３】
また、特許文献１には、駅務機器ではないが、ラベルプリンタ等の機器に対する保守点検作業を効率化するため、保守点検時に必要な各種データを記憶部に記憶させたＲＦ－ＩＤタグを機器に貼付しておくことが記載されている。点検作業員は、保守点検時に必要に応じて、ＲＦ－ＩＤタグに対して各種データの読み取りや、書き込みを行える。保守点検時にＲＦ－ＩＤタグに対して読み取りや、書き込みが行われる各種データは、製造番号、製造年月日、調整データ（保守点検時に設定した設定値のデータ（印字ヘッドの電圧値等））、検査データ（保守点検時に検査した結果のデータ（印字枚数や走行距離（ラベルを搬送した距離）等））等である。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－２５９５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＡＦＣシステムで利用される、券売機、精算機、自動改札機等の駅務機器は、内部に記憶している様々なセキュリティデータ（例えば、クレジット取引の処理に用いるデータ）が漏洩するのを防止するため、外部機器を接続するためのＵＳＢポート等を設けていない。このため、駅務機器の保守点検では、その駅務機器に設けられたジャーナルプリンタで印字出力させた各種設定項目の設定値を、作業員が目視で確認していた。駅務機器の設定項目は、数百種類（例えば、３００～６００種類）に達する。したがって、各種設定項目の設定値を確認する作業は、作業員にとって時間、および手間のかかるものであった。また、作業員が設定値の誤設定を見逃し、作業ミスが発生することがあった。
【０００６】
上記特許文献１では、機器に設定されている各種データと、ＲＦ－ＩＤタグに記憶させている各種データとが一致していることを前提にしている。一方で、特許文献１では、作業員が、各種データを機器に設定する操作、および各種データをＲＦ－ＩＤタグに記憶させる操作を行う構成である。したがって、作業員の操作ミス等によって、機器に設定されている各種データと、ＲＦ－ＩＤタグに記憶させている各種データとが一致していない状態になることがある。この場合、作業員が、各種データの設定ミスに気付かず、作業ミスが発生することがある。
【０００７】
この発明の目的は、駅務機器に対する保守点検作業が効率的に行え、また作業ミスの発生頻度が抑制できる技術を提供することにある。
【課題を解決するための手段】
【０００８】
この発明の設定確認端末は、上記目的を達成するため以下に示すように構成している。
【０００９】

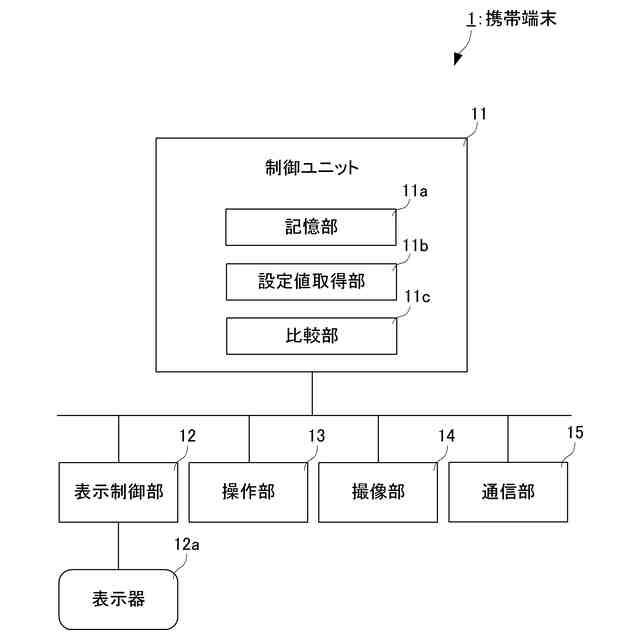

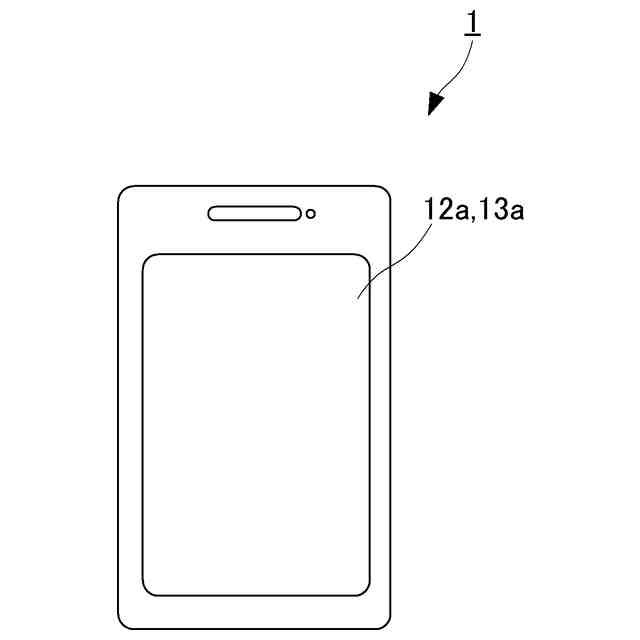

設定確認端末は、撮像部と、設定値取得部と、記憶部と、比較部と、端末側表示部とを備えている。
【００１０】
撮像部は、駅務機器に設けられた機器側表示器の画面に表示された、当該駅務機器に設定されている各種設定項目の設定値を示す光学的読取コードを撮像する。駅務機器は、例えば、券売機、精算機、自動改札機、チャージ機である。この駅務機器は、外部機器を接続するためのＵＳＢポート等が設けられていない構成であってもよいし、設けられている構成であってもよい。
（【００１１】以降は省略されています）
