公開番号2025101500
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218387
出願日2023-12-25
発明の名称漏水検知システム
出願人株式会社ディスコ
代理人弁理士法人酒井国際特許事務所
主分類G01M 3/16 20060101AFI20250630BHJP(測定;試験)
要約【課題】漏水を検知する漏水検知帯が漏水して濡れた状態を好適に解消して、漏水検知帯を再び機能させることができる漏水検知システムを提供する事。

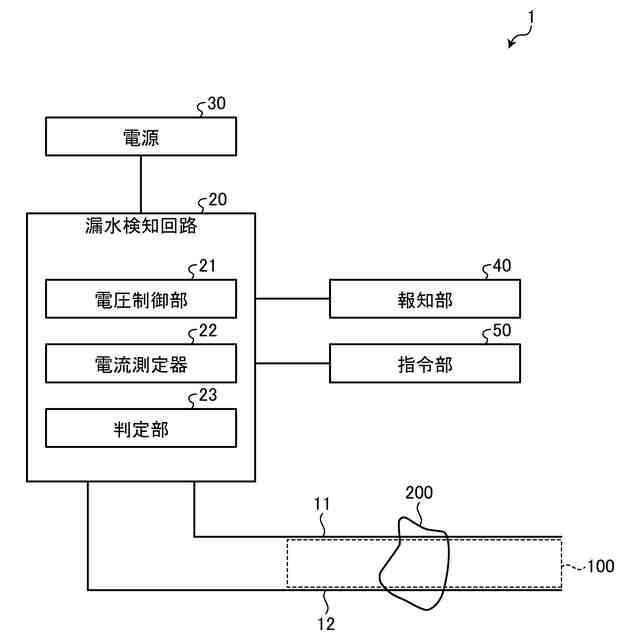

【解決手段】漏水検知システム1は、漏水200で濡れた漏水検知帯100に所定値の電圧(乾燥促進用の電圧)を供給し、2本の電極11,12及び漏水検知帯100に発生した漏水200に電流が流れることによって発熱させることで、発熱により漏水検知帯100に発生した漏水200の蒸発を促進することにより、漏水検知帯100の乾燥を促進する。
【選択図】図1
特許請求の範囲【請求項１】
濡れた漏水検知帯に所定値の電圧を供給し発熱させることで該漏水検知帯の乾燥を促進する漏水検知システム。
続きを表示（約 290 文字）【請求項２】

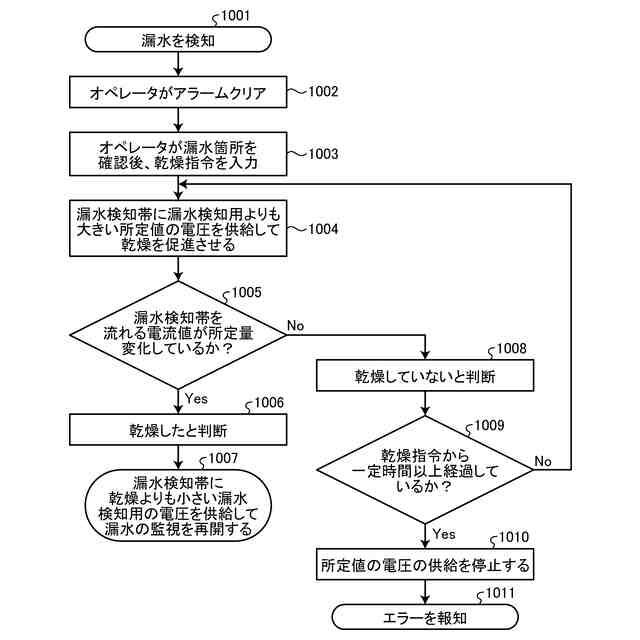

該漏水検知帯に一定時間、該所定値の電圧を供給し、該漏水検知帯を流れる電流値が所定量変化しない場合、該漏水検知帯が乾燥していないと判断する請求項１に記載の漏水検知システム。
【請求項３】
該漏水検知帯が乾燥していないと判断した場合、さらに一定時間該所定値の電圧を供給して乾燥を促進させるか、エラーを報知するか、の少なくともいずれかを実施する請求項２に記載の漏水検知システム。
【請求項４】
該漏水検知帯が乾燥したと判断した場合、該漏水検知帯に、該所定値の電圧よりも小さい漏水検知用の電圧を供給する請求項２に記載の漏水検知システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、漏水検知システムに関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
一対の電極の間が短絡することによって、当該一対の電極の間における漏水を検知する構成が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２４６０６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
漏水を検知する漏水検知帯が漏水して濡れた状態のままであれば、引き続き新たな漏水の検知が困難になってしまう恐れがあるとともに、当該漏水に起因して誤検知の恐れがあるという問題があった。
【０００５】
本発明は、かかる問題点に鑑みてなされたものであり、その目的は、漏水を検知する漏水検知帯が漏水して濡れた状態を好適に解消して、漏水検知帯を再び機能させることができる漏水検知システムを提供する事である。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明の漏水検知システムは、濡れた漏水検知帯に所定値の電圧を供給し発熱させることで該漏水検知帯の乾燥を促進するものである。
【０００７】

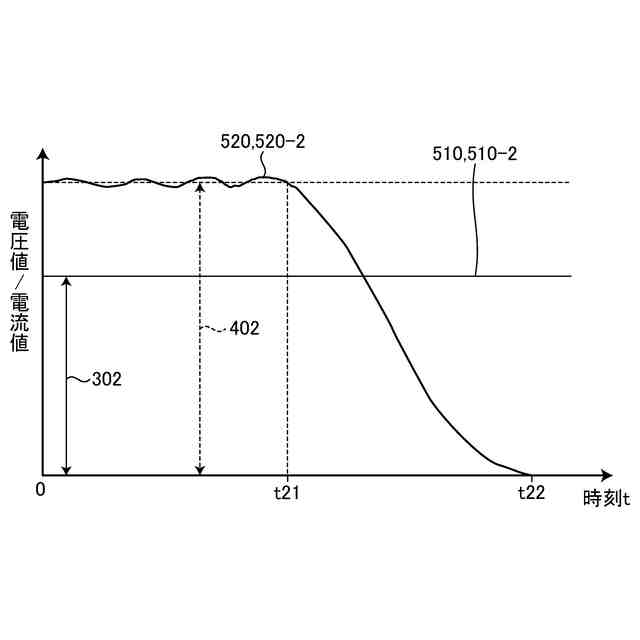

該漏水検知帯に一定時間、該所定値の電圧を供給し、該漏水検知帯を流れる電流値が所定量変化しない場合、該漏水検知帯が乾燥していないと判断してもよい。
【０００８】
該漏水検知帯が乾燥していないと判断した場合、さらに一定時間該所定値の電圧を供給して乾燥を促進させるか、エラーを報知するか、の少なくともいずれかを実施してもよい。
【０００９】
該漏水検知帯が乾燥したと判断した場合、該漏水検知帯に、該所定値の電圧よりも小さい漏水検知用の電圧を供給してもよい。
【発明の効果】
【００１０】
本願発明は、漏水により濡れた漏水検知帯に所定値の電圧（乾燥促進用の電圧）を供給し発熱させることにより、当該発熱により漏水の蒸発を促進することにより漏水検知帯の乾燥を促進することができるので、漏水を検知する漏水検知帯が漏水により濡れた状態を好適に解消して、漏水検知帯を再び漏水を検知可能に監視が可能な状態に機能させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
