公開番号2025100871
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025071463,2021159630
出願日2025-04-23,2021-09-29
発明の名称電池モジュール
出願人株式会社AESCジャパン
代理人個人,個人
主分類H01M 50/593 20210101AFI20250626BHJP(基本的電気素子)
要約【課題】異なるリード部の間の電気的絶縁を確保する。

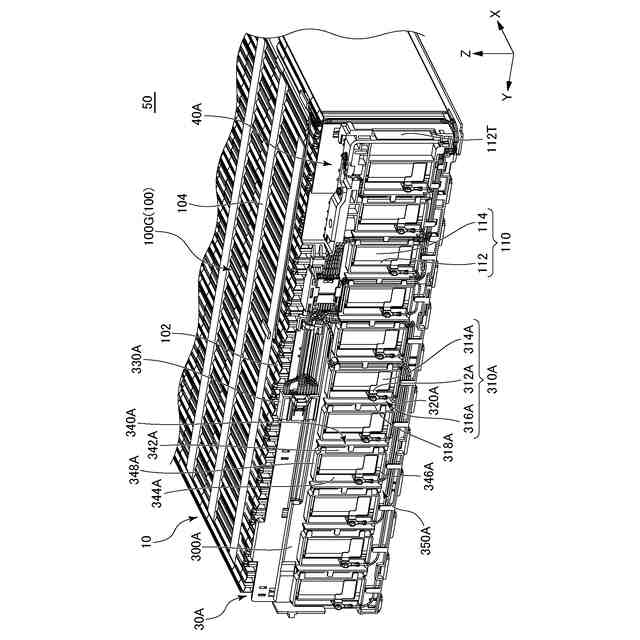

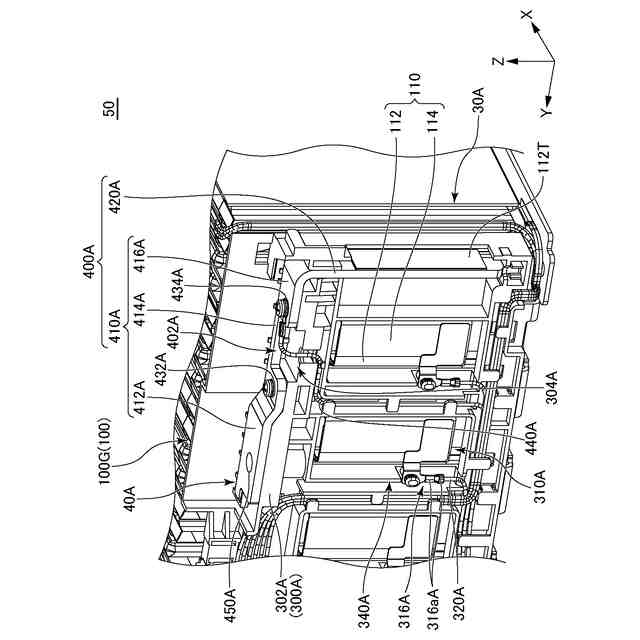

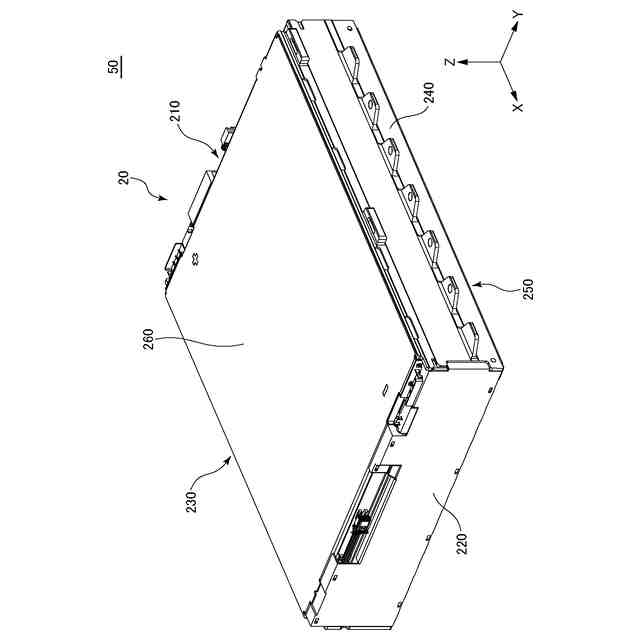

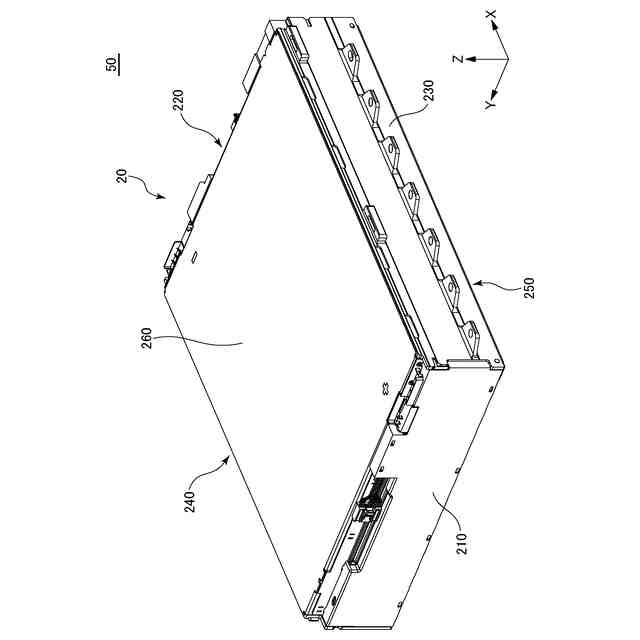

【解決手段】第1電圧検出装置30Aは、複数の電池セル100の複数のリード部110に接続される複数の第1電圧検出部310Aと、複数の第1電圧検出部310Aを保持する第1保持体300Aと、第1保持体300Aに設けられ、少なくとも一部分が異なるリード部110の間に位置する絶縁体と、を備えている。
【選択図】図3
特許請求の範囲【請求項1】
各々が正極リード及び負極リードを有する複数の電池セルと、
前記複数の電池セルの一方の側に位置する電圧検出装置と、
を備え、
少なくとも1つの電池セルの少なくとも1つの前記正極リード及び少なくとも1つの他の電池セルの少なくとも1つの前記負極リードが前記一方の側で互いに接続されてリード部を形成しており、
前記電圧検出装置は、前記リード部に接続された電圧検出部と、前記電圧検出部を保持する保持体と、前記保持体に設けられた絶縁体と、を有し、
前記絶縁体の少なくとも一部分は、前記リード部同士の間に位置している、電池モジュール。
続きを表示(約 380 文字)【請求項2】
前記保持体は、前記リード部及び前記電圧検出部を囲むフレームを有し、
前記フレームは、前記絶縁体を含む、請求項1に記載の電池モジュール。
【請求項3】
前記リード部を形成する前記少なくとも1つの正極リード及び前記少なくとも1つの負極リードは、レーザ溶接によって互いに接続されている、請求項1又は2に記載の電池モジュール。
【請求項4】
前記リード部及び前記電圧検出部は、レーザ溶接によって互いに接続されている、請求項1~3のいずれか一項に記載の電池モジュール。
【請求項5】
一部の複数の電池セルの複数の前記正極リード及び他の一部の複数の電池セルの複数の前記負極リードが前記一方の側で互いに接続されて前記リード部を形成している、請求項1~4のいずれか一項に記載の電池モジュール。

発明の詳細な説明【技術分野】
【0001】
本発明は、電圧検出装置及び電池モジュールに関する。
続きを表示(約 1,200 文字)【背景技術】
【0002】

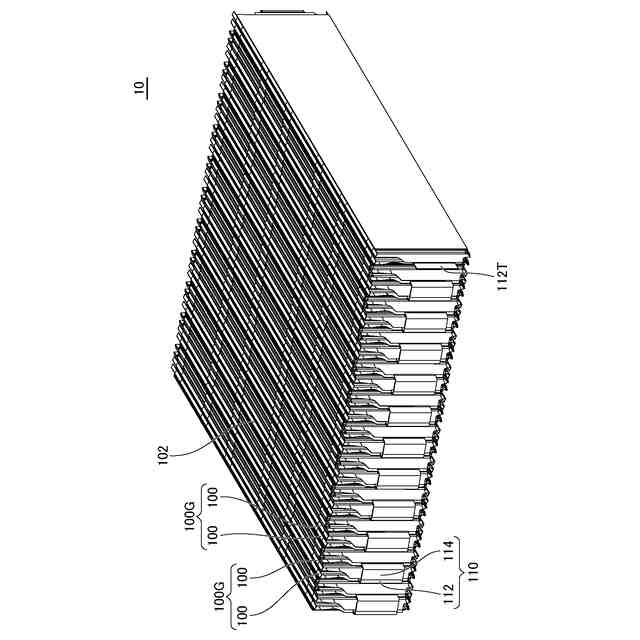

リチウムイオン二次電池等の電池モジュールは、積層された複数の電池セルを備えていることがある。このような電池モジュールでは、電池セルの外装材から引き出された正極リード及び負極リードによって複数の電池セルが電気的に互いに接続されている。
【0003】
特許文献1には、電池モジュールの一例について記載されている。当該電池モジュールでは、一の電池セルの正極リードと、他の電池セルの負極リードと、が接合されている。これによって、一の電池セルと他の電池セルとは、互いに接合された正極リード及び負極リードを含むリード部を介して電気的に接続されている。
【0004】
特許文献2及び3には、電池モジュールの一例について記載されている。当該電池モジュールでは、一の電池セルの正極リードと、他の電池セルの負極リードと、がバスバーを介して電気的に互いに接続されている。
【0005】
特許文献4には、電池モジュールの一例について記載されている。当該電池モジュールでは、一の電池セルの正極リードに溶接された正極締結端子と、他の電池セルの負極リードに溶接された負極締結端子と、が電気的に互いに接続されている。
【先行技術文献】
【特許文献】
【0006】
特開2020-47435号公報
特開2017-84465号公報
特表2014-516457号公報
特開2020-87721号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
例えば、特許文献1に記載されているように、一の電池セルと他の電池セルとがリード部を介して互いに接合されている場合、異なるリード部の間の電気的絶縁が確保されないおそれがある。例えば、電池モジュールが大きな衝撃を受けた場合、リード部が変形することがある。この場合、隣り合うリード部が互いに接触し、隣り合うリード部の間で短絡が生じるおそれがある。
【0008】
本発明の目的の一例は、異なるリード部の間の電気的絶縁を確保することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【0009】
本発明の一態様は、
複数の電池セルの複数のリード部に接続される複数の電圧検出部と、
前記複数の電圧検出部を保持する保持体と、
前記保持体に設けられ、少なくとも一部分が異なるリード部の間に位置する絶縁体と、
を備える電圧検出装置である。
【0010】
本発明の他の一態様は、
前記電圧検出装置と、
前記複数の電圧検出部に電気的に接続された前記複数のリード部を有する前記複数の電池セルと、
を備える電池モジュールである。
【発明の効果】
(【0011】以降は省略されています)
