公開番号2025097052
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213106
出願日2023-12-18
発明の名称蓄電モジュール
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/474 20210101AFI20250623BHJP(基本的電気素子)
要約【課題】ラミネート外装体へのシワの形成を抑制することが可能な蓄電モジュールを提供すること。
【解決手段】蓄電モジュール1は、互いに積層された複数の電極を含む電極体10と、電極体を収容するラミネート外装体20と、密閉された内部空間Sを有し、電極体の端面10sとラミネート外装体との間に配置されたスペーサ30と、を備える。スペーサ30は、前記内部空間を膨張させることが可能な材料からなる。ラミネート外装体の内圧は、スペーサの内圧よりも低く設定されている。スペーサは、電極体の端面とラミネート外装体との間を満たすように膨張している。
【選択図】図2
特許請求の範囲【請求項１】
互いに積層された複数の電極を含む電極体と、
前記電極体を収容するラミネート外装体と、
密閉された内部空間を有し、前記電極体の端面と前記ラミネート外装体との間に配置されたスペーサと、を備え、
前記スペーサは、前記内部空間を膨張させることが可能な材料からなり、
前記ラミネート外装体の内圧は、前記スペーサの内圧よりも低く設定されており、
前記スペーサは、前記電極体の前記端面と前記ラミネート外装体との間を満たすように膨張している、蓄電モジュール。
続きを表示（約 200 文字）【請求項２】
前記電極体は、前記電極の電圧を検出する電圧検出端子を含み、
前記電圧検出端子は、前記ラミネート外装体から突出しており、
前記スペーサは、
前記複数の電極の積層方向における前記電圧検出端子の一方側に配置された第１スペーサ部と、
前記積層方向における前記電圧検出端子の他方側に配置された第２スペーサ部と、を有する、請求項１に記載の蓄電モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電モジュールに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特開２０２０－１４０８７４号公報には、互いに積層された複数の電極を含む電極群と、電極群を収容するラミネート外装体と、電極群とラミネート外装体との間に配置されたスペーサと、を備えるラミネート外装電池が開示されている。ラミネート外装体は、鍔部を有している。スペーサは、鍔部と電極群との間に配置されている。スペーサのうち外側面と上面との間の角部は、湾曲している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４０８７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特開２０２０－１４０８７４号公報に記載されるラミネート外装電池では、ラミネート外装体のうちスペーサの外側面を被覆する部位と鍔部との境界の角部にシワが形成されることがある。
【０００５】
本開示の目的は、ラミネート外装体へのシワの形成を抑制することが可能な蓄電モジュールを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った蓄電モジュールは、互いに積層された複数の電極を含む電極体と、前記電極体を収容するラミネート外装体と、密閉された内部空間を有し、前記電極体の端面と前記ラミネート外装体との間に配置されたスペーサと、を備え、前記スペーサは、前記内部空間を膨張させることが可能な材料からなり、前記ラミネート外装体の内圧は、前記スペーサの内圧よりも低く設定されており、前記スペーサは、前記電極体の前記端面と前記ラミネート外装体との間を満たすように膨張している。
【発明の効果】
【０００７】
本開示によれば、ラミネート外装体へのシワの形成を抑制することが可能な蓄電モジュールを提供することができる。
【図面の簡単な説明】
【０００８】

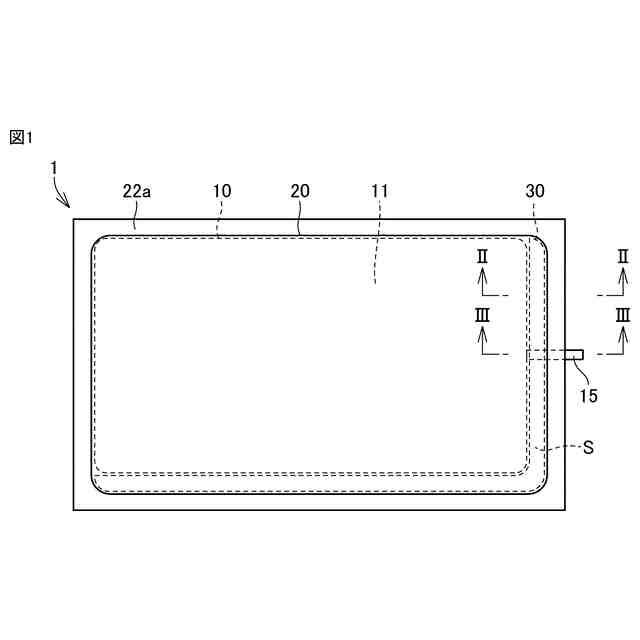

本開示の一実施形態における蓄電モジュールを概略的に示す平面図である。

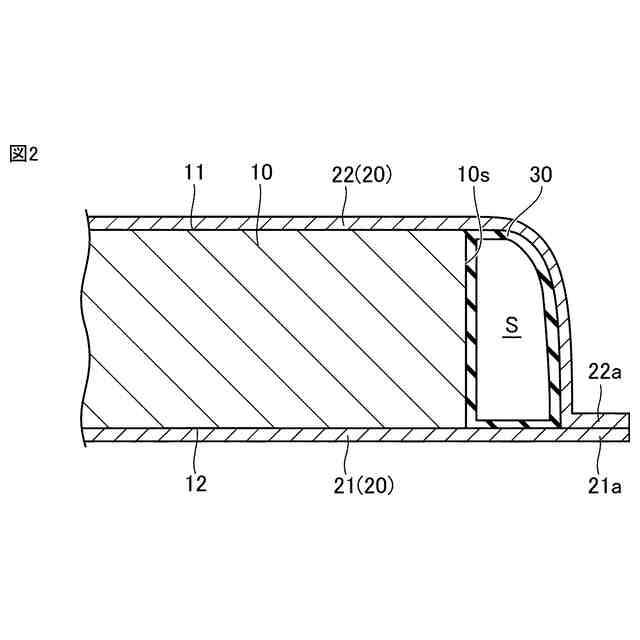

図１に示されるＩＩ－ＩＩ線での断面図である。

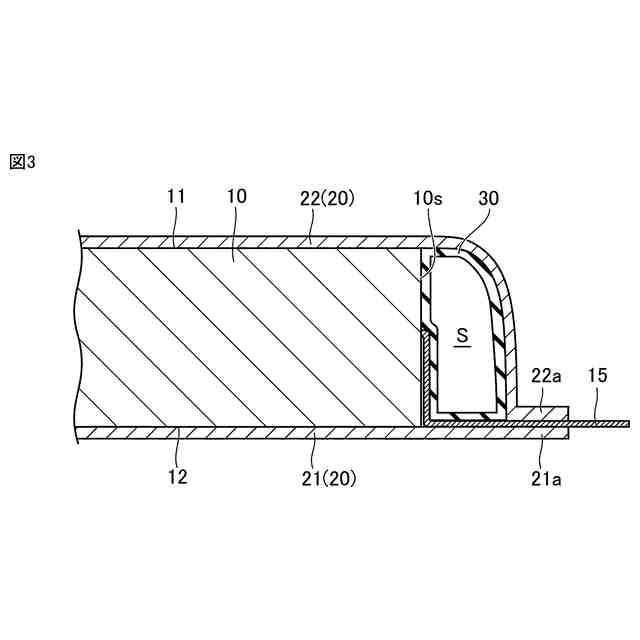

図１に示されるＩＩＩ－ＩＩＩ線での断面図である。

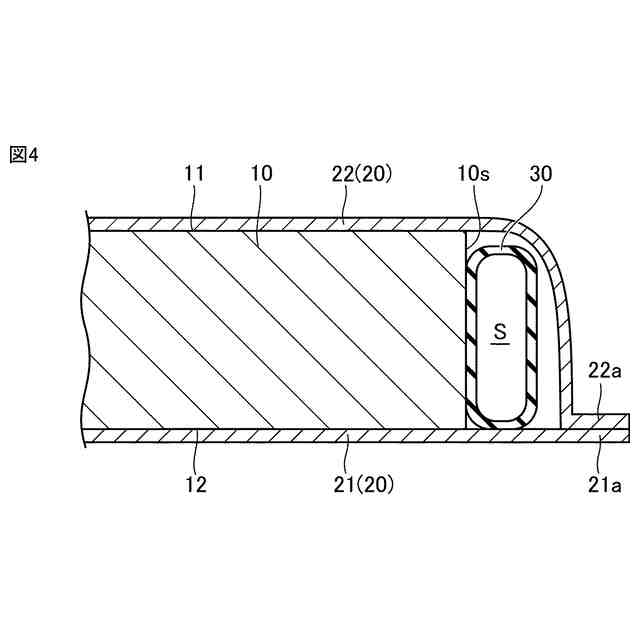

ラミネート外装体の内圧とスペーサの内圧とが互いに等しい状態を概略的に示す断面図である。
蓄電モジュールの変形例を概略的に示す断面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一またはそれに相当する部材には、同じ番号が付されている。
【００１０】
図１は、本開示の一実施形態における蓄電モジュールを概略的に示す平面図である。図２は、図１に示されるＩＩ－ＩＩ線での断面図である。図３は、図１に示されるＩＩＩ－ＩＩＩ線での断面図である。
（【００１１】以降は省略されています）
