公開番号2025080528
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193729
出願日2023-11-14
発明の名称バッテリモジュール
出願人株式会社FTS,株式会社パイオラックス
代理人弁理士法人グランダム特許事務所
主分類H01M 50/213 20210101AFI20250519BHJP(基本的電気素子)
要約【課題】複数のバッテリセルに対して流体が均等に流れ込み易いバッテリモジュールを提供する。
【解決手段】バッテリモジュール10は、円柱状の複数のバッテリセル20と、複数のバッテリセル20の各軸方向が平行となる状態で複数のバッテリセル20を収容空間31Aに収容し、内部に流体が供給される収容部30と、収容空間31Aに流体を供給する供給路34と、を備えている。収容部30は、供給路34と収容空間31Aとに連通するチャンバ36を有している。チャンバ36は、供給路34から供給される流体の流速を下げて収容空間31Aに流体を供給する。
【選択図】図6
特許請求の範囲【請求項１】
流体を用いて温度調整を行うバッテリモジュールであって、
円柱状の複数のバッテリセルと、
複数の前記バッテリセルの各軸方向が平行となる状態で複数の前記バッテリセルを収容空間に収容し、内部に前記流体が供給される収容部と、
前記収容空間に前記流体を供給する供給路と、
を備え、
前記収容部は、前記供給路と前記収容空間とに連通するチャンバを有し、
前記チャンバは、前記供給路から供給される前記流体の流速を下げて前記収容空間に前記流体を供給するバッテリモジュール。
続きを表示（約 430 文字）【請求項２】
前記チャンバは、前記収容空間につながる複数の開口部を有し、
複数の前記開口部は、それぞれ前記収容空間における異なる位置に前記流体を供給する請求項１に記載のバッテリモジュール。
【請求項３】
前記開口部は、スリット状である請求項２に記載のバッテリモジュール。
【請求項４】
複数の前記バッテリセルは、
前記軸方向に直交する第１方向で並ぶ第１バッテリセル及び第２バッテリセルと、
前記軸方向及び前記第１方向と直交する第２方向で前記第１バッテリセル及び前記第２バッテリセルと離れた位置に配される第３バッテリセルと、
を含み、
前記チャンバは、前記第１方向において前記第１バッテリセルと前記第２バッテリセルとの間に設けられ、前記第１バッテリセル、前記第２バッテリセル、及び前記第３バッテリセルに隣接する請求項１から請求項３のいずれか一項に記載のバッテリモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリモジュールに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に開示されるバッテリセル用の温度調節装置は、円柱状の複数のバッテリセルを収容する直方体状の中空体を備えている。中空体の内部には、温度調節された流体が供給される。中空体の内部を循環した流体は、中空体の内部から排出される。
【０００３】
特許文献２に開示されるバッテリセル用の温度調節装置は、基体に収容された複数のバッテリセルの温度調整を行う装置である。基体は、向かい合う２つのシール要素を備えている。シール要素は、バッテリセルの周囲を包囲している。シール要素は、１つの結合軸に関して対になって向かい合う通過開口部を有している。基体には、結合軸に対して横方向に延在する流路が設けられている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１７／０６７９２３号
国際公開第２０１９／２３２５５７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１，２の装置では、複数のバッテリセルを収容する収容部材内において、流体の入り込む箇所に対して各バッテリセルの位置が異なる。そのため、バッテリセルによっては、流体が流れ込み難いものも想定される。そこで、各バッテリセルに対して流体が均等に流れ込み易い構成が求められている。
【０００６】
本発明は上記のような事情に基づいて完成されたものであって、複数のバッテリセルに対して流体が均等に流れ込み易いバッテリモジュールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明のバッテリモジュールは、
流体を用いて温度調整を行うバッテリモジュールであって、
円柱状の複数のバッテリセルと、
複数の前記バッテリセルの各軸方向が平行となる状態で複数の前記バッテリセルを収容空間に収容し、内部に前記流体が供給される収容部と、
前記収容空間に前記流体を供給する供給路と、
を備え、
前記収容部は、前記供給路と前記収容空間とに連通するチャンバを有し、
前記チャンバは、前記供給路から供給される前記流体の流速を下げて前記収容空間に前記流体を供給する。
【発明の効果】
【０００８】
この構成によれば、複数のバッテリセルに対して流体が均等に流れ込み易いバッテリモジュールを提供できる。
【図面の簡単な説明】
【０００９】
実施例１のバッテリモジュールを概略的に示す斜視図
バッテリモジュールの分解斜視図

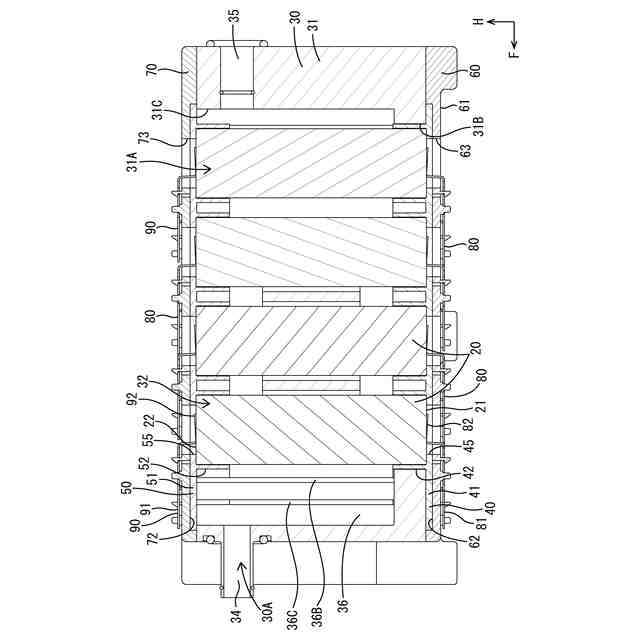

バッテリモジュールの側断面図
収容部の斜視図

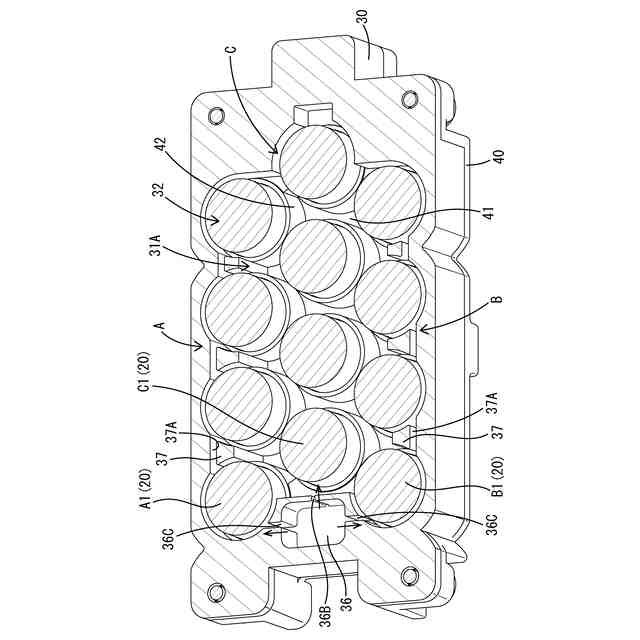

図３のＡ－Ａ断面図

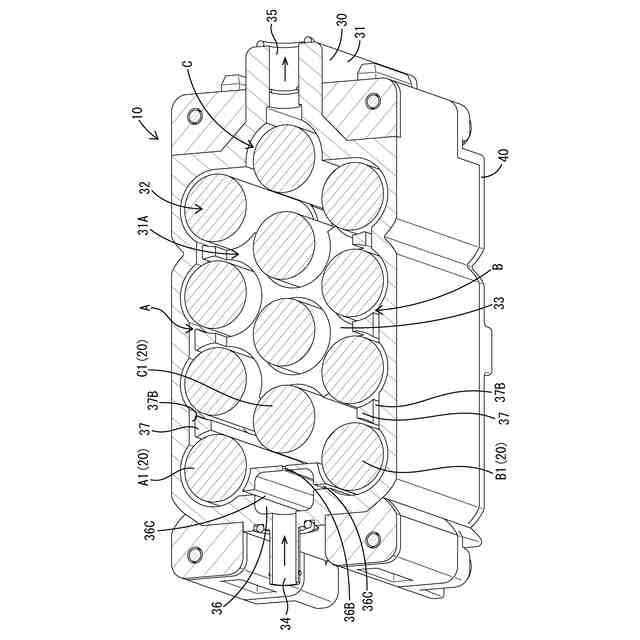

図３のＢ－Ｂ断面図
【発明を実施するための形態】
【００１０】
前記チャンバは、前記収容空間につながる複数の開口部を有し、複数の前記開口部は、それぞれ前記収容空間における異なる位置に前記流体を供給することが好ましい。
このような構成によって、収容空間において異なる位置から流体が流れ込むことで、チャンバから収容空間に流体を分散させて供給し易くなる。
（【００１１】以降は省略されています）
