公開番号2025072835
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183213
出願日2023-10-25
発明の名称製造情報推定装置および製造情報推定方法
出願人株式会社日立製作所
代理人ポレール弁理士法人
主分類G06Q 50/04 20120101AFI20250501BHJP(計算;計数)
要約【課題】
既存の設計情報を利用して新規設計物の製造情報を精度よく推定する。
【解決手段】
製品の形状データおよび製造属性データが記録されたCADモデルデータとその製造工程情報が記録された製造工程データとが部分毎に設計製造関連情報として登録された設計製造関連情報記憶部と、製造情報推定の対象とする設計CADモデルデータの複数の部分データと登録された部分CADモデルデータとの類似度を計算し、形状情報及び製造属性情報の両類似度から部分類似度を計算する類似度計算部と、部分類似度が閾値以上の部分CADモデルデータを検索する類似部分検索部と、類似部分CADモデルデータに対応する製造工程情報を対応工程情報として抽出する対応工程情報抽出部と、対応工程情報を組み合わせて設計CADモデルデータに対応する推定製造工程情報として生成する製造工程情報生成部とを有する。

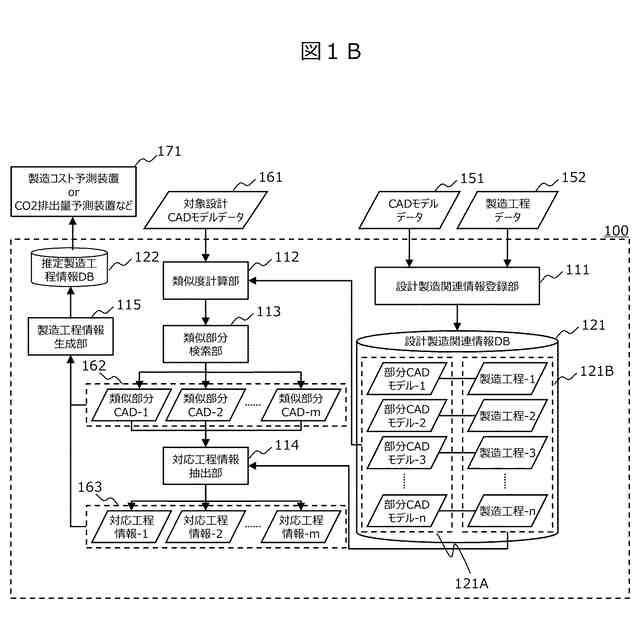

【選択図】図1B
特許請求の範囲【請求項１】

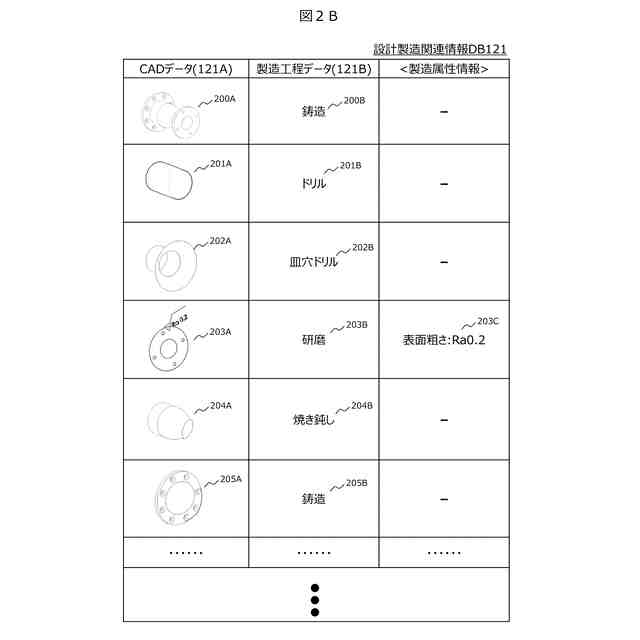

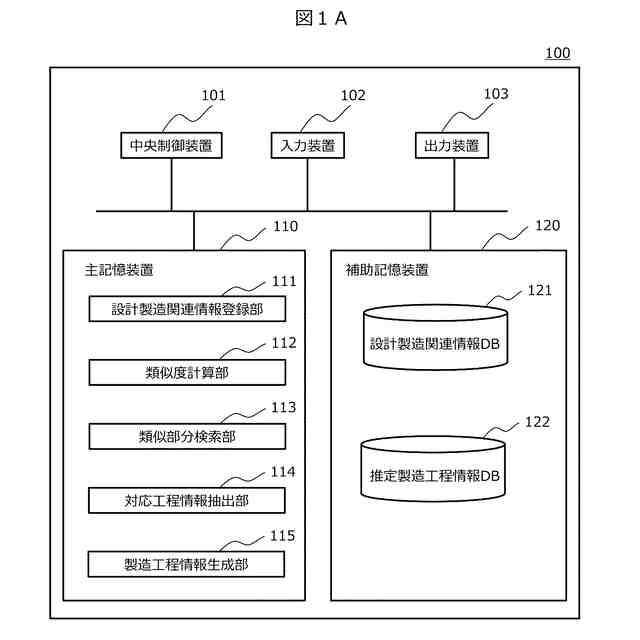

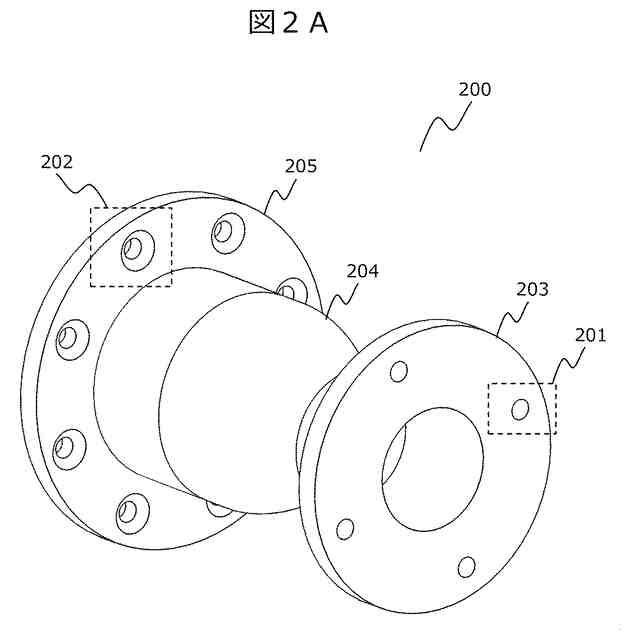

製品の形状データおよび製造属性データが記録されたＣＡＤモデルデータと、当該ＣＡＤモデルデータの製造工程情報が記録された製造工程データとが、前記製品を構成する部分毎に設計製造関連情報として登録されている設計製造関連情報記憶部と、

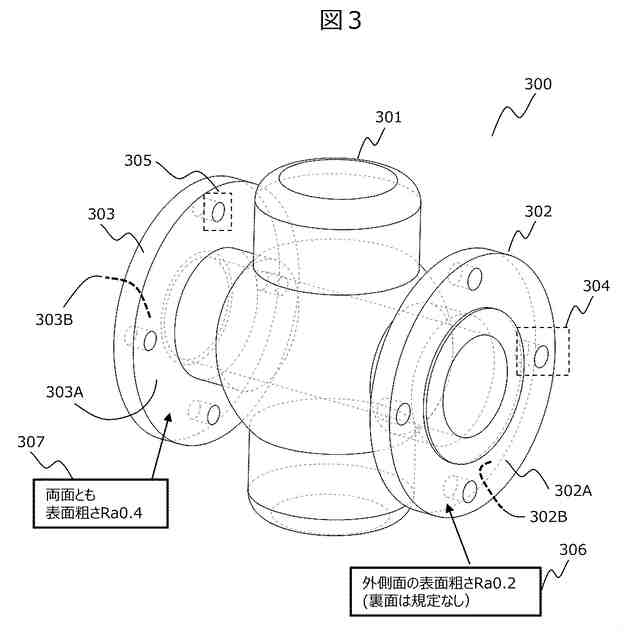

製造情報推定の対象とする設計ＣＡＤモデルデータに対して、複数の部分設計ＣＡＤモデルデータを抽出し、前記設計製造関連情報記憶部に登録された部分ＣＡＤモデルデータの各々に対し、形状情報における類似度及び製造属性情報における類似度を計算し、前記形状情報における類似度及び前記製造属性情報における類似度から部分類似度を計算する類似度計算部と、

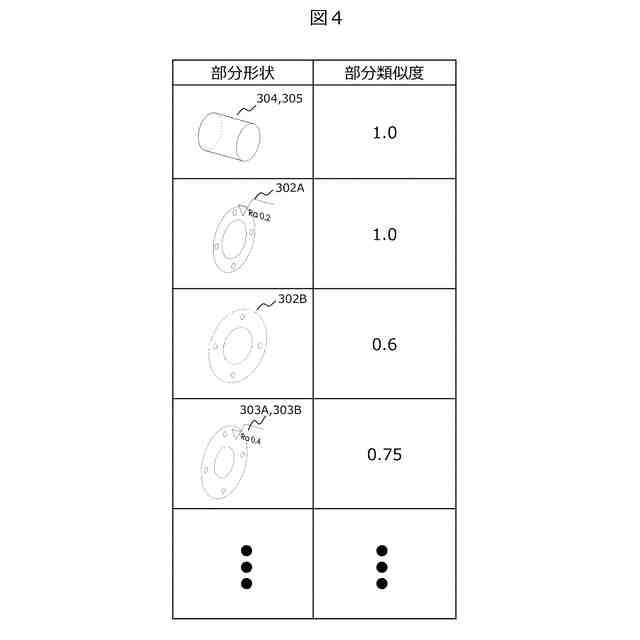

前記部分類似度が閾値以上の前記部分ＣＡＤモデルデータを、類似部分ＣＡＤモデルデータとして検索する類似部分検索部と、
前記類似部分ＣＡＤモデルデータに対応する前記製造工程情報を、対応工程情報として抽出する対応工程情報抽出部と、
前記対応工程情報を組み合わせて、前記設計ＣＡＤモデルデータに対応する推定製造工程情報として生成する製造工程情報生成部と、
を有することを特長とする製造情報推定装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の製造情報推定装置であって、
前記設計製造関連情報を前記設計製造関連情報記憶部へ登録する設計製造関連情報登録部を有することを特徴とする製造情報推定装置。
【請求項３】
請求項２に記載の製造情報推定装置であって、
前記設計製造関連情報登録部は、ユーザが入力装置を操作することによる登録処理、もしくは、通信回線を通じて外部装置からの自動登録処理を受け付けることを特徴とする製造情報推定装置。
【請求項４】
請求項２に記載の製造情報推定装置であって、
前記類似部分検索部は、前記閾値以上の前記部分ＣＡＤモデルデータが複数検索された場合、前記類似度が最も高いものを選定する、もしくは、前記閾値以上の前記部分ＣＡＤモデルデータを出力装置へその前記形状情報と前記製造属性情報とを表示させ、ユーザに選定させることを特徴とする製造情報推定装置。
【請求項５】
請求項４に記載の製造情報推定装置であって、
前記類似部分検索部で使用する前記閾値は、前記形状情報における類似度と、前記製造属性情報における類似度との、二種類の閾値が設定されることを特徴とする製造情報推定装置。
【請求項６】
請求項５に記載の製造情報推定装置であって、
前記製造工程情報生成部は、前記推定製造工程情報に不足部分がある場合、ユーザによる追加処理が受け付け可能であることを特徴とする製造情報推定装置。
【請求項７】

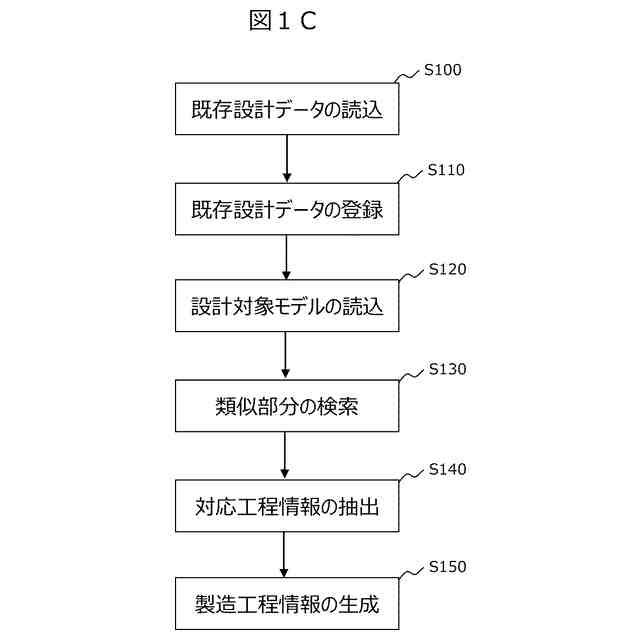

製品の形状データおよび製造属性データが記録されたＣＡＤモデルデータと、当該ＣＡＤモデルデータの製造工程情報が記録された製造工程データとを、前記製品を構成する部分毎に設計製造関連情報として登録し、
製造情報推定の対象とする設計ＣＡＤモデルデータに対して、複数の部分設計ＣＡＤモデルデータを抽出し、前記設計製造関連情報として登録された部分ＣＡＤモデルデータの各々に対し、形状情報における類似度及び製造属性情報における類似度を計算し、前記形状情報における類似度及び前記製造属性情報における類似度から部分類似度を計算し、
前記部分類似度が閾値以上の前記部分ＣＡＤモデルデータを、類似部分ＣＡＤモデルデータとして検索し、
前記類似部分ＣＡＤモデルデータに対応する前記製造工程情報を、対応工程情報として抽出し、
前記対応工程情報を組み合わせて、前記設計ＣＡＤモデルデータに対応する推定製造工程情報として生成する、
ことを特長とする製造情報推定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、製品の設計・製造におけるＭ－ＢＯＭ（Manufacturing Bill of Material）およびＢＯＰ（Bill of Process）の定義・作成を効率化する技術に係り，特にＣＡＤ（Computer-Aided Design）データからＭ－ＢＯＭやＢＯＰを推定する製造情報推定装置および製造情報推定方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
製品の設計案に対して、事前にその製造性（製造しやすさ）や製造コスト、環境配慮性を評価することは、ＳＤＧｓ（Sustainable Development Goals）の達成に向けて有効である。そのため、Ｍ－ＢＯＭおよびＢＯＰの情報が必要である。
【０００３】
Ｍ－ＢＯＭには素材や金型、治具、潤滑油など設計情報には含まれない要素が含まれており、また、ＢＯＰには製造手順などの情報が含まれるが、Ｍ－ＢＯＭ／ＢＯＰ情報（以下、製造情報と称す）の作成には工数がかかるため、複数の設計案の各々に対して上記の製造情報を作成して検討することは、必ずしも容易ではない。
【０００４】
そこで、流用設計において、過去製品の製造情報を新製品へ再利用することで負担を低減する取り組みが報告されている。
【０００５】
従来、この種の発明としては、特許文献１に記載のものがあった。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－２５４２６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１によると、過去に設計されたサブアセンブリの中から、新たに設計したサブアセンブリと類似のサブアセンブリを効率的に抽出するものであって、過去のアセンブリの製造工程の情報を新たに設計されたアセンブリのために流用することが可能となり、アセンブリの設計や製造の管理を容易に、かつ効率的に行うことができるとしている。
【０００８】
しかしながら、製造性や製造コスト、環境配慮性を事前に評価するためには、設計対象物の製造情報についても事前に考慮が必要となるところ、特許文献１では考慮されていない。
【０００９】
本発明は上述の事情を鑑みてなされたものであり、既存の設計情報を利用して新規設計物の製造情報を精度よく推定することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するために、本発明の製造情報推定装置は、製品の形状データおよび製造属性データが記録されたＣＡＤモデルデータと、ＣＡＤモデルデータの製造工程情報が記録された製造工程データとが、製品を構成する部分毎に設計製造関連情報として登録されている設計製造関連情報記憶部と、製造情報推定の対象とする設計ＣＡＤモデルデータに対して、複数の部分設計ＣＡＤモデルデータを抽出し、設計製造関連情報記憶部に登録された部分ＣＡＤモデルデータの各々に対し、形状情報における類似度及び製造属性情報における類似度を計算し、形状情報における類似度及び製造属性情報における類似度から部分類似度を計算する類似度計算部と、部分類似度が閾値以上の部分ＣＡＤモデルデータを、類似部分ＣＡＤモデルデータとして検索する類似部分検索部と、類似部分ＣＡＤモデルデータに対応する製造工程情報を、対応工程情報として抽出する対応工程情報抽出部と、対応工程情報を組み合わせて、設計ＣＡＤモデルデータに対応する推定製造工程情報として生成する製造工程情報生成部と、を有する。
【発明の効果】
（【００１１】以降は省略されています）
