公開番号2025072782
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183103
出願日2023-10-25
発明の名称移動通信システム、ユーザ端末、ネットワーク装置、ネットワーク登録方法及びコンピュータプログラム
出願人KDDI株式会社
代理人個人,個人,個人
主分類H04W 48/18 20090101AFI20250501BHJP(電気通信技術)
要約【課題】マルチパス通信のサービスエリアの拡充を図る。
【解決手段】ユーザ端末は、前記ユーザ端末が2番目以降に登録される候補の一又は複数のPLMN(Public Land Mobile Network)と前記複数のPLMNそれぞれの優先度とを示すSPLMN(Secondary PLMN)情報を記憶するSPLMN情報記憶部と、前記SPLMN情報に基づいて、前記ユーザ端末の2番目以降の登録先のPLMNの前記無線アクセスネットワークの基地局へ、ネットワーク登録要求を送信するネットワーク登録制御部と、を備える。

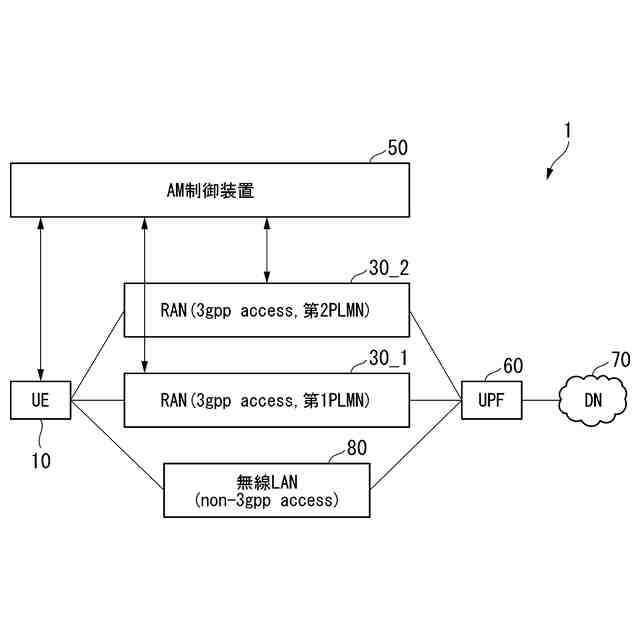

【選択図】図2
特許請求の範囲【請求項１】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムであって、
ユーザ端末は、
前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報を記憶するＳＰＬＭＮ情報記憶部と、
前記ＳＰＬＭＮ情報に基づいて、前記ユーザ端末の２番目以降の登録先のＰＬＭＮの前記無線アクセスネットワークの基地局へ、ネットワーク登録要求を送信するネットワーク登録制御部と、を備え、
前記コアネットワークは、前記ユーザ端末に前記ＳＰＬＭＮ情報を提供するネットワーク装置を備える、
移動通信システム。
続きを表示（約 2,500 文字）【請求項２】
前記ユーザ端末は、
前記ユーザ端末が「3gpp access」上で単一のネットワーク登録を実施する「Single Registration Mode」又は前記ユーザ端末が「3gpp access」上で２つのネットワーク登録を実施可能な「Dual Registration Mode」を示すネットワーク登録モード情報を記憶するネットワーク登録モード情報記憶部と、
前記ユーザ端末が「Dual Registration Mode」で動作する場合に、２番目以降のネットワーク登録を実行するタイミングを示すネットワーク登録契機情報を記憶するネットワーク登録契機情報記憶部と、
前記ユーザ端末が単一ＰＬＭＮの２つの基地局に接続する「Single PLMN Mode」又は前記ユーザ端末が異なるＰＬＭＮそれぞれ１つずつ合計２つの基地局に接続する「Dual PLMN Mode」のいずれで動作するのかを判定するためのＰＬＭＮ選択モード情報を記憶するＰＬＭＮ選択モード情報記憶部と、をさらに備え、
前記ネットワーク登録制御部は、前記ネットワーク登録モード情報、前記ネットワーク登録契機情報及び前記ＰＬＭＮ選択モード情報に基づいて、前記ネットワーク登録要求の実行を制御する、
請求項１に記載の移動通信システム。
【請求項３】
前記「Dual Registration Mode」は、登録先になるＰＬＭＮの組み合わせが任意に選択可能である「Dual Registration Mode for multi-path communication」を含む、
請求項２に記載の移動通信システム。
【請求項４】
前記ネットワーク装置は、前記ネットワーク登録要求が前記「Dual Registration Mode」を示す情報を有する場合に、前記ユーザ端末に前記ＳＰＬＭＮ情報を提供する、
請求項２に記載の移動通信システム。
【請求項５】

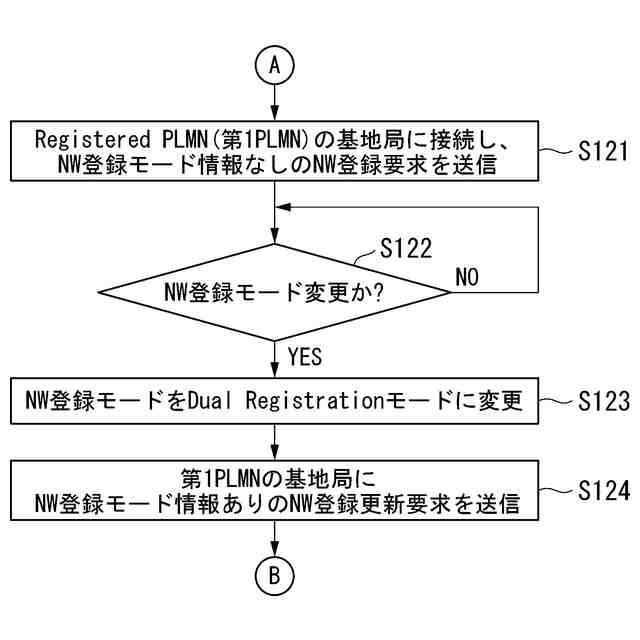

前記ネットワーク登録制御部は、所定の変更条件を満たす場合に、前記ネットワーク登録モード情報、前記ネットワーク登録契機情報、前記ＰＬＭＮ選択モード情報又は前記ＳＰＬＭＮ情報を変更する、
請求項２に記載の移動通信システム。
【請求項６】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末であって、
前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報を記憶するＳＰＬＭＮ情報記憶部と、
前記ＳＰＬＭＮ情報に基づいて、前記ユーザ端末の２番目以降の登録先のＰＬＭＮの前記無線アクセスネットワークの基地局へ、ネットワーク登録要求を送信するネットワーク登録制御部と、
を備えるユーザ端末。
【請求項７】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置であって、

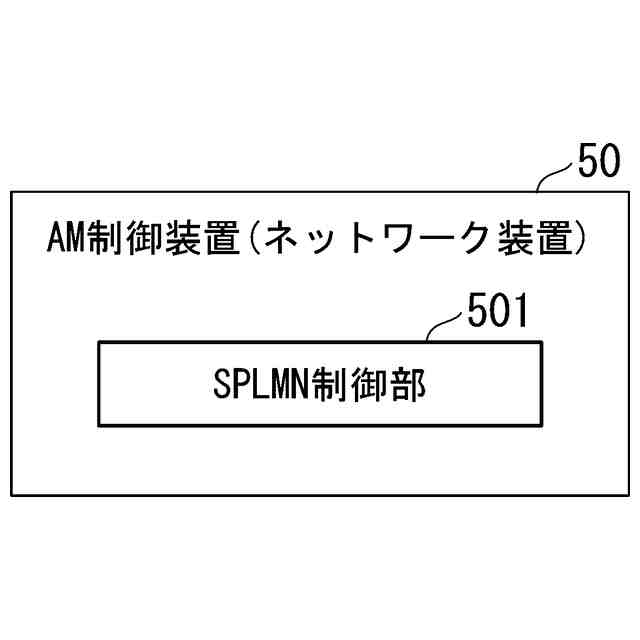

ユーザ端末に対して、前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報を提供するＳＰＬＭＮ制御部、
を備えるネットワーク装置。
【請求項８】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおけるネットワーク登録方法であって、
前記コアネットワークに備わるネットワーク装置が、ユーザ端末に対して、前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報を提供するＳＰＬＭＮ制御ステップと、
前記ユーザ端末が、前記ＳＰＬＭＮ情報をＳＰＬＭＮ情報記憶部に記憶するＳＰＬＭＮ情報記憶ステップと、
前記ユーザ端末が、前記ＳＰＬＭＮ情報に基づいて、前記ユーザ端末の２番目以降の登録先のＰＬＭＮの前記無線アクセスネットワークの基地局へ、ネットワーク登録要求を送信するネットワーク登録制御ステップと、
を含むネットワーク登録方法。
【請求項９】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムのユーザ端末のコンピュータに、
前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報をＳＰＬＭＮ情報記憶部に記憶するＳＰＬＭＮ情報記憶ステップと、
前記ＳＰＬＭＮ情報に基づいて、前記ユーザ端末の２番目以降の登録先のＰＬＭＮの前記無線アクセスネットワークの基地局へ、ネットワーク登録要求を送信するネットワーク登録制御ステップと、
を実行させるためのコンピュータプログラム。
【請求項１０】
複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムにおいて前記コアネットワークに備わるネットワーク装置のコンピュータに、
ユーザ端末に対して、前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報を提供するＳＰＬＭＮ制御ステップ、
を実行させるためのコンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、移動通信システム、ユーザ端末、ネットワーク装置、ネットワーク登録方法及びコンピュータプログラムに関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
従来、「３ＧＰＰ（登録商標）（3rd Generation Partnership Project）」で標準化されている第５世代移動通信システム（５Ｇシステム）が知られている（例えば、非特許文献１，２参照）。図１０は、５Ｇシステムの概略のアーキテクチャを示す図である。図１０において、５Ｇシステムは、ＵＥ（User Equipment、ユーザ端末）やＲＡＮ（Radio Access Network、無線アクセスネットワーク）やＣＮ（Core Network、コアネットワーク）のＵＰＦ（User Plane Function、ユーザプレーン機能）やＣＮの制御プレーン（Control plane：C-plane）の各種ＮＦ（Network Function、ネットワーク機能）などから構成される。ＣＮのC-planeのＮＦとして、例えばＡＭＦ（Access and Mobility Management Function）やＳＭＦ（Session Management Function）などが挙げられる。
【０００３】
ここで、ＵＥが移動通信サービスを利用するためにＣＮ（ＵＰＦ）との間に確立する論理的な通信路を「セッション」と称する。また、ＵＥが複数の無線パスを用いてＣＮ（ＵＰＦ）との間に確立するセッションを「マルチアクセスセッション」と称する。非特許文献１，２には、マルチアクセスセッションの一例として「Multi-access PDU Session（以下、「MA PDU Session」と称する）」が規定されている。図１１は、「MA PDU Session」の構成例を示す図である。図１１に示されるように、ＵＥは、「3gpp access」であるＲＡＮ経由の無線パスと「non-3gpp access」である例えば「Wi-Fi（登録商標）」等の無線ＬＡＮ（Local Area Network）経由の無線パスとを用いて、ＣＮ（ＵＰＦ）との間で「MA PDU Session」を確立する。「3gpp access」は、３ＧＰＰで規定されたアクセスネットワークである。「non-3gpp access」は、「3gpp access」以外のアクセスネットワークである。ＵＥは、その「MA PDU Session」を用いて、５ＧＣ（５ＧシステムのＣＮ）外部の例えばインターネット等のＤＮ（Data Network、データネットワーク）との間でデータを送受する。ＵＥは、「MA PDU Session」を用いることによって、通信帯域の拡大や通信遅延の低減や通信路の冗長性の確保などによる通信品質向上の効果を得ることができる。
【０００４】
また、ＵＥは、ネットワーク登録モード（ＮＷ登録モード）として「Single Registrationモード」又は「Dual Registrationモード」のいずれかのモードを取る。Dual Registrationモードは、５ＧＣと、第４世代移動通信システム（４Ｇシステム）のコアネットワークであるＥＰＣ（Evolved Packet Core）との間のモビリティを実現するために規定されたＮＷ登録モードである。Dual Registrationモードで動作するＵＥは、「3gpp access」上で「５Ｇシステムの基地局（５Ｇ基地局）、５ＧＣ」と「４Ｇシステムの基地局（４Ｇ基地局）、ＥＰＣ」の２つのネットワークに同時に登録する。これにより、ＵＥは、例えば、５Ｇシステムのカバレッジから４Ｇシステムのカバレッジに移動する際に、通信を継続させながら移動を実現できる。
【先行技術文献】
【非特許文献】
【０００５】
3GPP, TS 23.501, V18.2.0, 2023-06
3GPP, TS 23.502, V18.2.0, 2023-06
【発明の概要】
【発明が解決しようとする課題】
【０００６】
５Ｇシステムの次のＢ５Ｇ（Beyond 5G）システムや第６世代移動通信システム（６Ｇシステム）においては、一ユーザの通信の超大容量化（１００Ｇｂｐｓクラス）や超低遅延化（１ｍｓ以下）などのサービス要件を達成するための一手段として、マルチパス通信を活用することが挙げられる。しかし、マルチパス通信を実現するためのマルチアクセスセッションとして非特許文献１，２に記載された「MA PDU Session」は、「一つの3gpp access（例えば、５Ｇ基地局）」と「一つのnon-3gpp access（例えば、無線ＬＡＮ）」の組み合わせに限られているために、ＵＥが通信の超大容量化や超低遅延化などを実現できるマルチパス通信のサービスエリアが少ない。
【０００７】
このため、ＰＬＭＮ（Public Land Mobile Network）を限定せずに（つまり、ＵＥの接続対象の基地局を管理する通信キャリアを限定しないで）、任意にそれぞれ選択された２つの「3gpp access」（基地局）によりマルチアクセスセッションを確立することができれば、マルチパス通信のサービスエリアが格段に広がるので、多くのユーザが通信の超大容量化や超低遅延化などのマルチパス通信のメリットを享受することができるようになる。
【０００８】

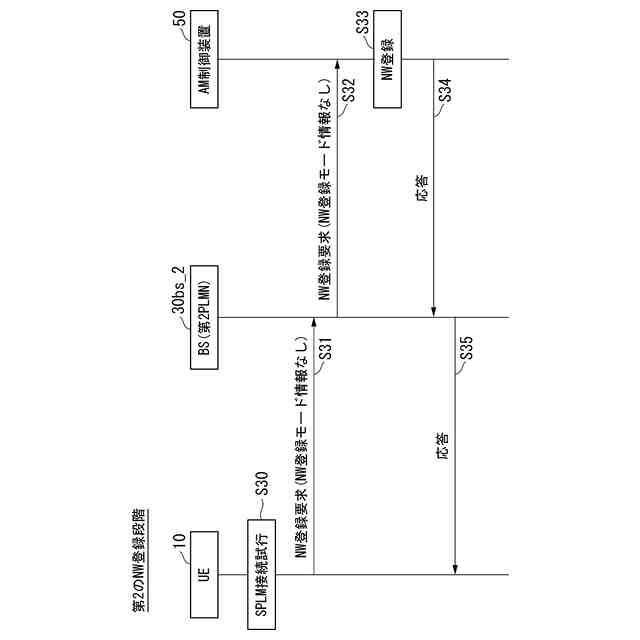

しかしながら、従来のＵＥは、「Dual Registrationモード」において、「3gpp access」上で「５Ｇシステムの基地局（５Ｇ基地局）、５ＧＣ」と「４Ｇシステムの基地局（４Ｇ基地局）、ＥＰＣ」の２つのネットワークに同時に登録するために、あるＰＬＭＮ（第１ＰＬＭＮ）に対して最初のネットワーク登録を行った後に、次のＰＬＭＮ（第１ＰＬＭＮと同じ又は異なるＰＬＭＮ（第２ＰＬＭＮ））を選択し、選択した第２ＰＬＭＮに対して２番目のネットワーク登録を行うことができない。このため、マルチアクセスセッションを確立するための２つの「3gpp access」（基地局）が限定的になるために、マルチパス通信のサービスエリアの拡充が難しかった。
【０００９】
本発明は、このような事情を考慮してなされたものであり、その目的は、マルチパス通信のサービスエリアの拡充を図ることにある。
【課題を解決するための手段】
【００１０】
本発明の一態様は、複数の無線アクセスネットワークに接続されるコアネットワークを備える移動通信システムであって、ユーザ端末は、前記ユーザ端末が２番目以降に登録される候補の一又は複数のＰＬＭＮ（Public Land Mobile Network）と前記複数のＰＬＭＮそれぞれの優先度とを示すＳＰＬＭＮ（Secondary PLMN）情報を記憶するＳＰＬＭＮ情報記憶部と、前記ＳＰＬＭＮ情報に基づいて、前記ユーザ端末の２番目以降の登録先のＰＬＭＮの前記無線アクセスネットワークの基地局へ、ネットワーク登録要求を送信するネットワーク登録制御部と、を備え、前記コアネットワークは、前記ユーザ端末に前記ＳＰＬＭＮ情報を提供するネットワーク装置を備える、移動通信システムである。

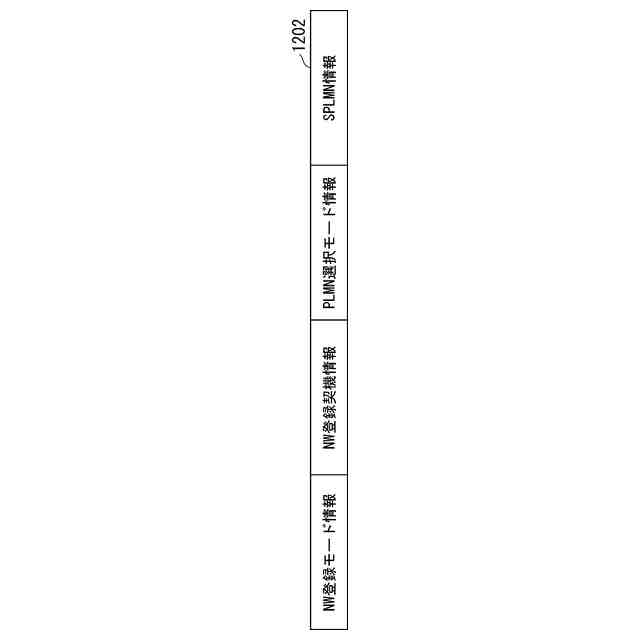

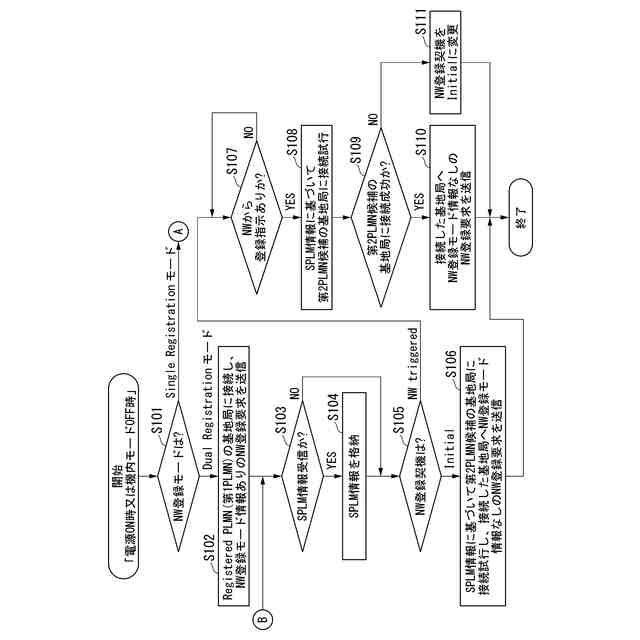

本発明の一態様は、上記の移動通信システムにおいて、前記ユーザ端末は、前記ユーザ端末が「3gpp access」上で単一のネットワーク登録を実施する「Single Registration Mode」又は前記ユーザ端末が「3gpp access」上で２つのネットワーク登録を実施可能な「Dual Registration Mode」を示すネットワーク登録モード情報を記憶するネットワーク登録モード情報記憶部と、前記ユーザ端末が「Dual Registration Mode」で動作する場合に、２番目以降のネットワーク登録を実行するタイミングを示すネットワーク登録契機情報を記憶するネットワーク登録契機情報記憶部と、前記ユーザ端末が単一ＰＬＭＮの２つの基地局に接続する「Single PLMN Mode」又は前記ユーザ端末が異なるＰＬＭＮそれぞれ１つずつ合計２つの基地局に接続する「Dual PLMN Mode」のいずれで動作するのかを判定するためのＰＬＭＮ選択モード情報を記憶するＰＬＭＮ選択モード情報記憶部と、をさらに備え、前記ネットワーク登録制御部は、前記ネットワーク登録モード情報、前記ネットワーク登録契機情報及び前記ＰＬＭＮ選択モード情報に基づいて、前記ネットワーク登録要求の実行を制御する、移動通信システムである。
本発明の一態様は、上記の移動通信システムにおいて、前記「Dual Registration Mode」は、登録先になるＰＬＭＮの組み合わせが任意に選択可能である「Dual Registration Mode for multi-path communication」を含む、移動通信システムである。

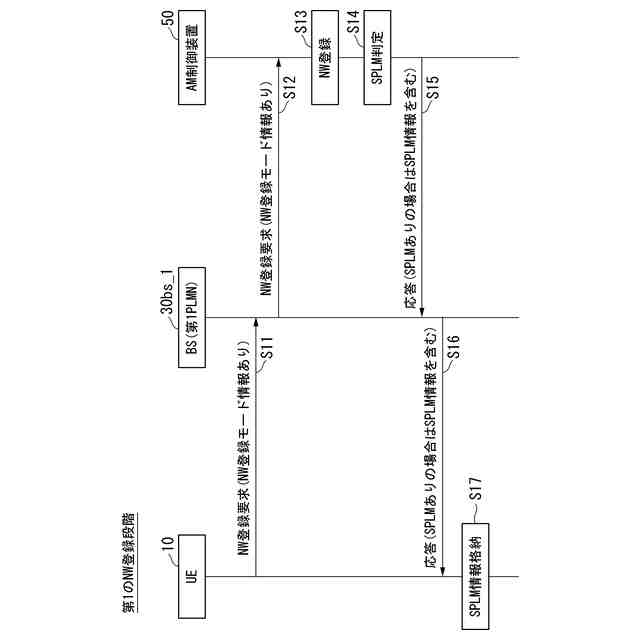

本発明の一態様は、上記の移動通信システムにおいて、前記ネットワーク装置は、前記ネットワーク登録要求が前記「Dual Registration Mode」を示す情報を有する場合に、前記ユーザ端末に前記ＳＰＬＭＮ情報を提供する、移動通信システムである。
本発明の一態様は、上記の移動通信システムにおいて、前記ネットワーク登録制御部は、所定の変更条件を満たす場合に、前記ネットワーク登録モード情報、前記ネットワーク登録契機情報、前記ＰＬＭＮ選択モード情報又は前記ＳＰＬＭＮ情報を変更する、移動通信システムである。
（【００１１】以降は省略されています）
