公開番号2025072612
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025020984,2023546541
出願日2025-02-12,2022-06-16
発明の名称マルチリンクオペレーションのための管理リンク
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 48/10 20090101AFI20250430BHJP(電気通信技術)
要約【課題】マルチリンク(ML)Beaconフレームの重複による利用可能なネットワーク帯域幅の削減を抑える通信方法、管理フレーム、無線通信デバイス及び非一時的なコンピュータ可読媒体を提供する。
【解決手段】方法は、アフィリエイテッドアクセスポイント(AP)の中から、管理及び制御フレームを処理するための管理APを選択する。管理APから送信するML Beaconフレームは、アフィリエイテッドAPの全てのプロファイルを運び、一方、他のアフィリエイテッドAPからは、例えば、完全なML Beaconフレームをどこで発見できるかを示すより軽いML Beaconフレームを送信する。

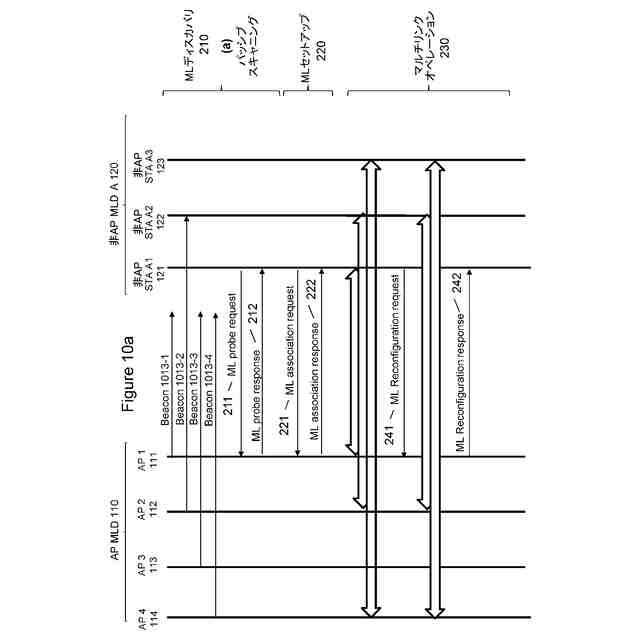

【選択図】図10a
特許請求の範囲【請求項１】
無線ネットワークにおける通信方法であって、複数のアフィリエイテッドＡＰを有するアクセスポイント（ＡＰ）マルチリンクデバイス（ＭＬＤ）において、
報告側アフィリエイテッドＡＰにより、管理フレームの送信が行われる工程を含み、
前記管理フレームが、前記アフィリエイテッドＡＰの１つが全ての前記アフィリエイテッドＡＰのプロファイルを提供する管理ＡＰであることのシグナリングを行う
ことを特徴とする通信方法。
続きを表示（約 1,100 文字）【請求項２】
無線ネットワークにおける通信方法であって、ｎｏｎ－ａｃｃｅｓｓｐｏｉｎｔ（非ＡＰ）マルチリンクデバイス（ＭＬＤ）において、
複数のアフィリエイテッドＡＰを有するＡＰＭＬＤの報告側アフィリエイテッドＡＰから、前記アフィリエイテッドＡＰの１つが全ての前記アフィリエイテッドＡＰのプロファイルを提供する管理ＡＰであることのシグナリングを行う管理フレームを受信する工程と、
前記管理ＡＰからアフィリエイテッドＡＰのプロファイルを取得する工程と、を有する
ことを特徴とする通信方法。
【請求項３】
前記管理ＡＰによりプロファイルを提供することが、管理フレームにおいて全ての前記アフィリエイテッドＡＰのプロファイルを知らせることを含む
ことを特徴とする請求項１又は２に記載の通信方法。
【請求項４】
前記管理フレームが、Ｂｅａｃｏｎフレームである
ことを特徴とする請求項１から３のいずれか１項に記載の通信方法。
【請求項５】
前記報告側アフィリエイテッドＡＰが前記管理ＡＰであり、前記管理フレームがさらに全ての前記アフィリエイテッドＡＰのプロファイルを知らせる
ことを特徴とする請求項１から４のいずれか１項に記載の通信方法。
【請求項６】

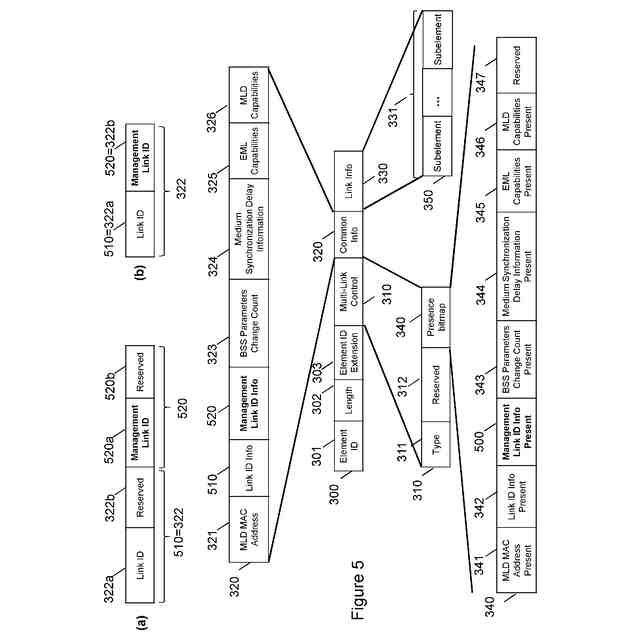

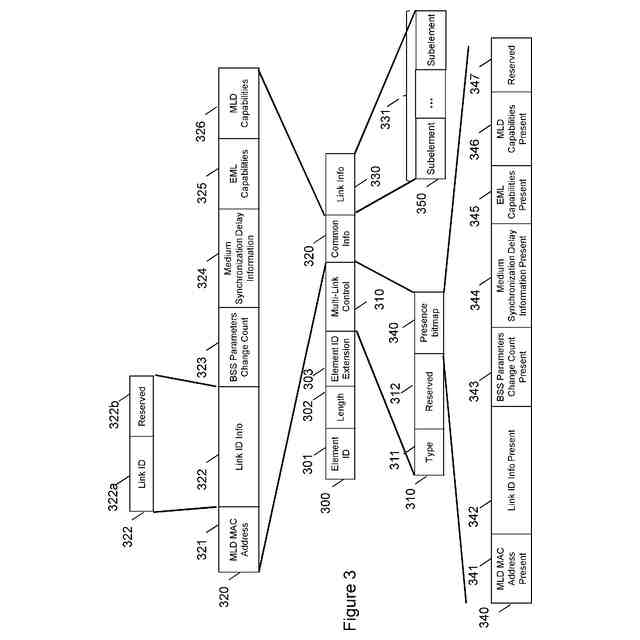

前記報告側アフィリエイテッドＡＰ以外の他の前記アフィリエイテッドＡＰの前記プロファイルが、前記管理フレームのＢａｓｉｃｖａｒｉａｎｔＭｕｌｔｉ－Ｌｉｎｋエレメントにおいて運ばれる
ことを特徴とする請求項５に記載の通信方法。
【請求項７】
前記ＡＰＭＬＤの前記アフィリエイテッドＡＰのうち、１つのみが管理ＡＰである
ことを特徴とする請求項１から６のいずれか１項に記載の通信方法。
【請求項８】
前記アフィリエイテッドＡＰのうち、周波数帯ごとに１つのアフィリエイテッドＡＰが前記管理ＡＰである
ことを特徴とする請求項１または２に記載の通信方法。
【請求項９】
前記報告側アフィリエイテッドＡＰが非管理ＡＰであり、前記管理フレームが、前記報告側アフィリエイテッドＡＰのプロファイル、及び、１つ以上の管理ＡＰの管理ＡＰプロファイルのみを提供する
ことを特徴とする請求項１または２に記載の通信方法。
【請求項１０】

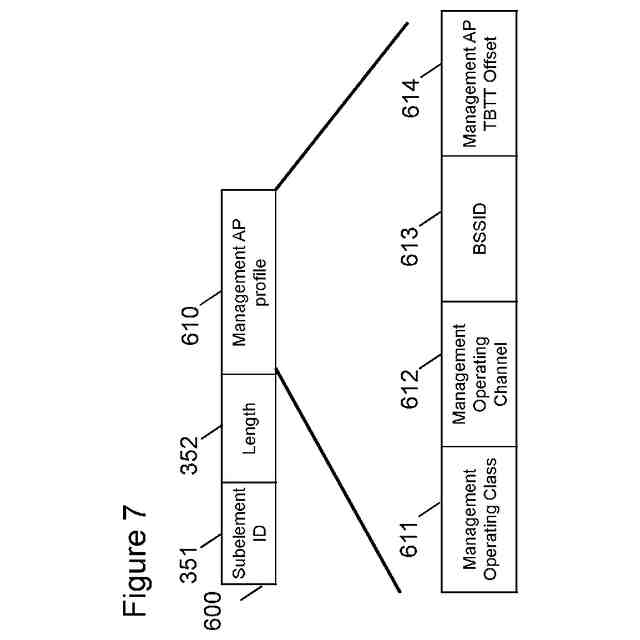

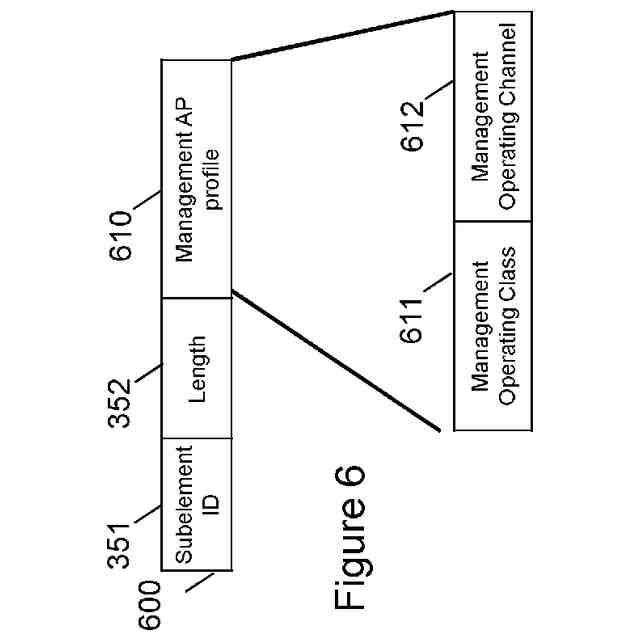

前記管理ＡＰプロファイルが、前記管理フレームのＢａｓｉｃｖａｒｉａｎｔＭｕｌｔｉ－ＬｉｎｋエレメントのＬｉｎｋＩｎｆｏフィールドに含まれるＰｅｒ－ＳＴＡフィールドにおいて運ばれる
ことを特徴とする請求項９に記載の通信方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、一般的に、無線通信に関連し、より具体的にはマルチリンク（ＭＬ）通信に関連する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
無線通信ネットワークは、音声、映像、パケットデータ、メッセージ、放送等の様々な通信サービスを提供するために、広く展開されている。これらの無線ネットワークは、利用可能なネットワークリソースを共有することにより、複数のユーザをサポート可能な多重接続ネットワークでありうる。そのような多重接続ネットワークの例は、符号分割多元接続（ＣＤＭＡ）ネットワーク、時間分割多重接続（ＴＤＭＡ）ネットワーク、周波数分割多重接続（ＦＤＭＡ）ネットワーク、直交ＦＤＭＡ（ＯＦＤＭＡ）ネットワーク及びシングルキャリアＦＤＭＡ（ＳＣ－ＦＤＭＡ）ネットワークを含む。
【０００３】
ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ（ＩＥＥＥは登録商標）により採用された８０２．１１ファミリ規格は、ステーション間の無線通信のための多数のメカニズムを提供する。
【０００４】
オンラインゲーミング、リアルタイム映像配信、仮想現実、ドローン又はロボット遠隔制御のような遅延に敏感なアプリケーションの発展に伴い、より良いスループット、低遅延及びロバストネスへの要求と課題を考慮する必要がある。そのような問題のある課題は、８０２．１１ｂｅ又はＥＨＴ（ＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ）として知られる、ＩＥＥＥ８０２．１１ワーキンググループの次の主要な８０２．１１リリースを発行する主な目的として現在検討されている。
【０００５】
ＩＥＥＥＰ８０２．１１ｂｅ／Ｄ１．０版（２０２１年５月）は、マルチリンク（ＭＬ）オペレーション（ＭＬＯ）を定義する。ＭＬＯは、並列かつ不連続な複数の通信リンク上での、ステーション間の通信を可能にすることにより、データスループットを改善する。
【０００６】
マルチリンクオペレーション（ＭＬＯ）は、非ＡＰ（アクセスポイント）ＭＬＤ（ＭＬデバイス）がＡＰＭＬＤに登録すること（例えば、検出、認証、アソシエーション及びＡＰＭＬＤとの複数のリンクのセットアップ）を可能とする。各リンクは、アソシエーションの間に交換されたサポートされる機能に基づいて、非ＡＰＭＬＤとＡＰＭＬＤとの間のチャネルアクセス及びフレーム交換を可能にする。
【０００７】
ＭＬＤは、１つ以上のアフィリエイテッド非ＡＰステーション（ＳＴＡ）を有し、１つのＭＡＣデータサービスを含む、１つの論理リンク制御（ＬＬＣ）への媒体アクセス制御（ＭＡＣ）サービスアクセスポイント（ＳＡＰ）を有する論理的なエンティティである。ＡＰＭＬＤは、このように、複数のアフィリエイテッドＡＰにより構成され、一方、非ＡＰＭＬＤは、複数の非ＡＰステーションにより構成される。ＡＰＭＬＤ及び非ＡＰＭＬＤの双方のアフィリエイテッド非ＡＰステーションは、セットアップされた複数の通信リンクのそれぞれの上で、他のＭＬＤのアフィリエイテッド非ＡＰステーションと、８０２．１１メカニズムを使用して通信しうる。
【０００８】
ＭＬディスカバリの間、非ＡＰＭＬＤは、（例えば、複数のアフィリエイテッドＡＰにより提供される）ＡＰＭＬＤにより利用可能な様々な無線リンクを検出する。そのために、ＡＰＭＬＤの複数のアフィリエイテッドＡＰは、ＭＬＯに特有のマルチリンクエレメントにより８０２．１１ａｘの管理フレームと比較して拡張された、例えばブロードキャストビーコンフレームのような管理フレームを送信する。
【０００９】
マルチリンクエレメントは、フレームに直接含まれる、そのフレームを送信しているアフィリエイテッドＡＰ（報告側アフィリエイテッドＡＰとして知られる）のプロファイルに加えて、そのＡＰＭＬＤに帰属する全ての他のＡＰ（被報告側アフィリエイテッドＡＰとして知られる）のプロファイル（例えば、機能と動作のパラメータ）を規定する。
【００１０】
この追加の情報は、複数のアフィリエイテッドＡＰと非ＡＰＭＬＤの複数のアフィリエイテッド非ＡＰステーションとの間の複数のアソシエーションを実行するために必要な情報が、１つのステップのみに集約されるため、アソシエーション手順を好都合に簡易化する。
（【００１１】以降は省略されています）
