公開番号2025071892
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182311
出願日2023-10-24
発明の名称充電池及びアンテナ装置
出願人豊田合成株式会社
代理人弁理士法人平田国際特許事務所
主分類H02J 50/27 20160101AFI20250430BHJP(電力の発電,変換,配電)
要約【課題】受電効率を向上させることができる充電池及びアンテナ装置を提供する。
【解決手段】充電池1は、繰り返し充電が可能な充電体2と、充電体2を収容する筐体10と、筐体10の側部13側に配置され、充電体2に対する非接触給電のために送電装置9から送信された電力伝送信号を受信するアンテナ33を有するアンテナ部3と、アンテナ部3と電気的に接続され、アンテナ部3を介して受信した電力伝送信号に基づいて充電体2を充電する充電回路4と、を備えて概略構成されている。
【選択図】図1
特許請求の範囲【請求項１】
繰り返し充電が可能な充電体と、
前記充電体を収容する筐体と、
前記筐体の側部側に配置され、前記充電体に対する非接触給電のために送電装置から送信された電力伝送信号を受信するアンテナを有するアンテナ部と、
前記アンテナ部と電気的に接続され、前記アンテナ部を介して受信した前記電力伝送信号に基づいて前記充電体を充電する充電回路と、
を備えた充電池。
続きを表示（約 760 文字）【請求項２】
前記アンテナ部は、前記アンテナが配置された基体を備え、
前記基体は、前記筐体の側面に沿って配置された、
請求項１に記載の充電池。
【請求項３】
前記アンテナは、前記基体の第１の面に配置された第１のアンテナ、及び前記第１の面と反対側の第２の面に配置された第２のアンテナから構成され、
前記第１のアンテナ及び前記第２のアンテナは、異なるパターンを有する、
請求項２に記載の充電池。
【請求項４】
前記アンテナは、前記基体の第１の面に配置された第１のアンテナ、及び前記第１の面と反対側の第２の面に配置された第２のアンテナから構成され、
前記第１のアンテナ及び前記第２のアンテナは、一致するパターンを有する、
請求項２に記載の充電池。
【請求項５】
前記アンテナ部は、並んだ複数の前記筐体の側部側に跨って配置される、
請求項１に記載の充電池。
【請求項６】
前記アンテナ部は、前記アンテナが配置された基体を備え、
前記アンテナは、少なくとも１つのパッチアンテナである、
請求項５に記載の充電池。
【請求項７】
前記アンテナ部は、前記基体の端部が前記充電体の前記充電回路と電気的に接続されたコネクタに取り付けられ、前記コネクタを介して前記アンテナと前記充電回路が電気的に接続される、
請求項３、４及び６のいずれか１項に記載の充電池。
【請求項８】
繰り返し充電が可能な充電体を収容する充電池の筐体の側部側に配置され、前記充電体に対する非接触給電のために送電装置から送信された電力伝送信号を受信するアンテナを備えたアンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、充電池及びアンテナ装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の技術として、給電装置から出力されたマイクロ波によるワイヤレス給電によって電力を受電する電源部を備えた施解錠装置が知られている（例えば、特許文献１参照。）。
【０００３】
この施解錠装置の電源部は、マイクロ波を受信するアンテナを有する受電部を備えている。そして受電部は、乾電池型の筐体内に収容されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１０５４６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の施解錠装置は、筐体の向きや筐体に対するアンテナの向きによっては受電効率が低くなる問題がある。
【０００６】
従って本発明の目的は、受電効率を向上させることができる充電池及びアンテナ装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様は、繰り返し充電が可能な充電体と、充電体を収容する筐体と、筐体の側面側に配置され、充電体に対する非接触給電のために送電装置から送信された電力伝送信号を受信するアンテナ部と、アンテナ部と電気的に接続され、アンテナ部を介して受信した電力伝送信号に基づいて充電体を充電する充電回路と、を備えた充電池を提供する。
【０００８】
また本発明の他の一態様は、繰り返し充電が可能な充電体を収容する充電池の筐体の側部側に配置され、前記充電体に対する非接触給電のために送電装置から送信された電力伝送信号を受信するアンテナを備えたアンテナ装置を提供する。
【発明の効果】
【０００９】
本発明によれば、受電効率を向上させることができる。
【図面の簡単な説明】
【００１０】

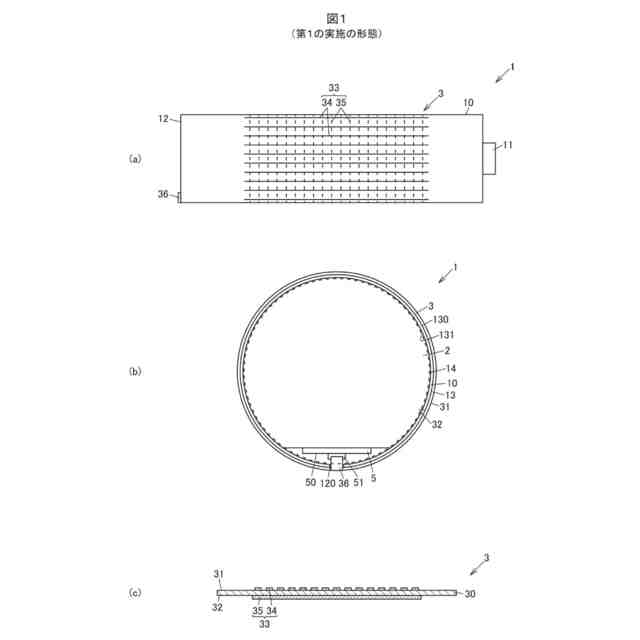

図１（ａ）は、第１の実施の形態に係る充電池の一例を示す側面図であり、図１（ｂ）は、充電池の負電極を取り外した場合の内部の一例を示す図であり、図１（ｃ）は、図１（ａ）のI（ｃ）-I（ｃ）で切断した断面を矢印方向から見た断面図の一例である。

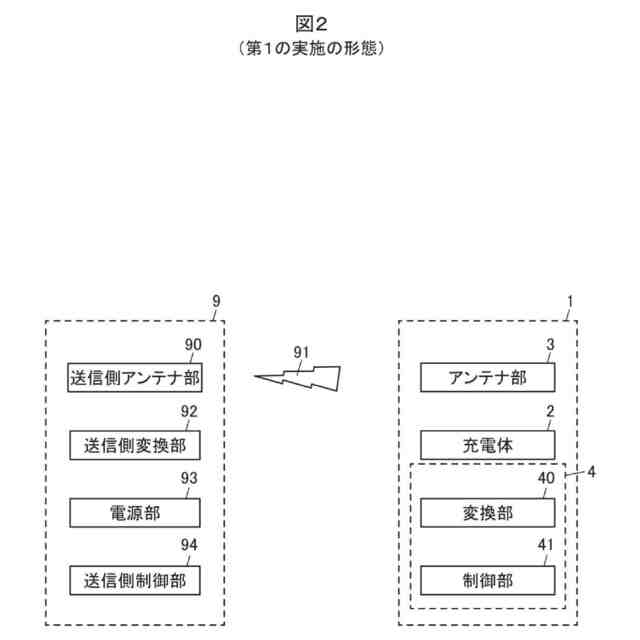

図２は、実施の形態に係る充電池と送電装置のブロック図の一例である。

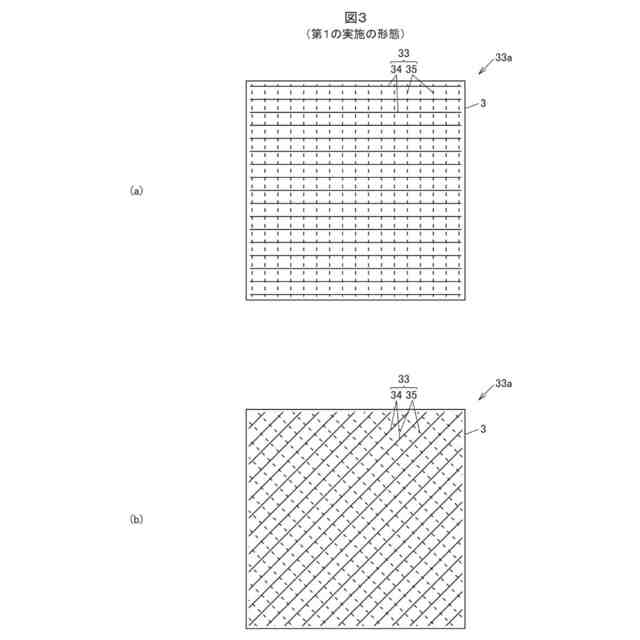

図３（ａ）は、第１の実施の形態に係るアンテナパターンの一例を示す図であり、図３（ｂ）は、変形例に係る斜めに交差するアンテナパターンの一例を示す図である。

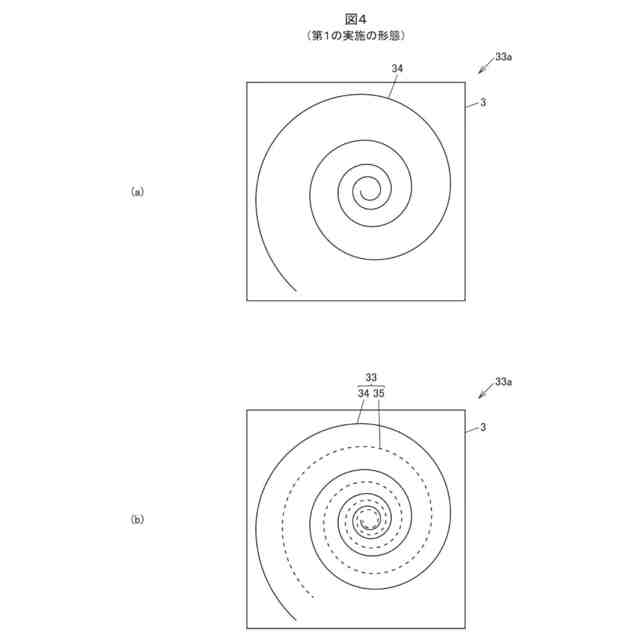

図４（ａ）は、変形例に係る渦巻き形状であり、かつ第１のアンテナ及び第２のアンテナが一致するアンテナパターンの一例を示す図であり、図４（ｂ）は、渦巻き形状であり、かつ重ならないアンテナパターンの一例を示す図である。

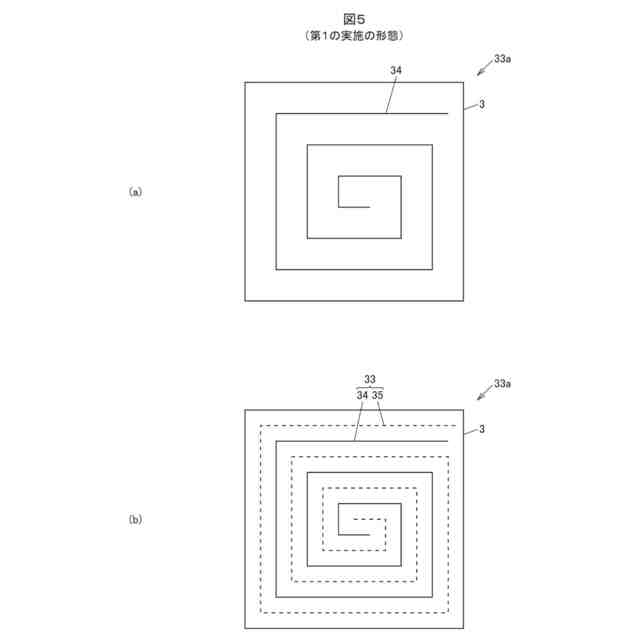

図５（ａ）は、変形例に係る直線的に折り返す形状であり、かつ第１のアンテナ及び第２のアンテナが一致するアンテナパターンの一例を示す図であり、図５（ｂ）は、直線的に折り返す形状であり、かつ重ならないアンテナパターンの一例を示す図である。

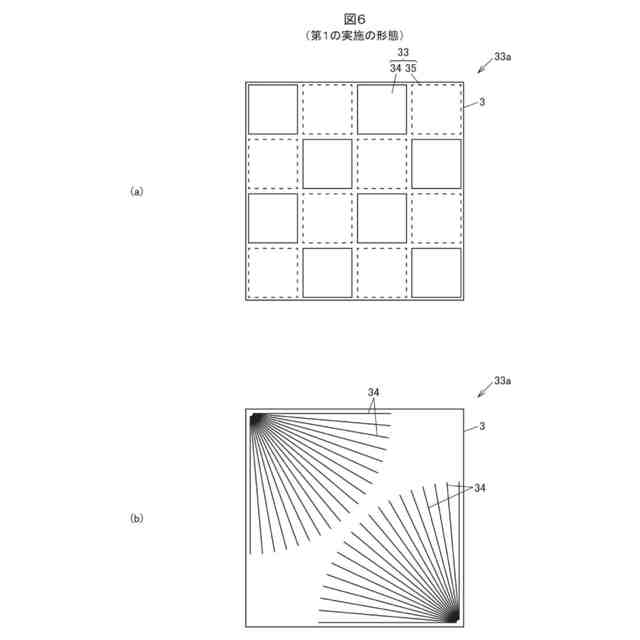

図６（ａ）は、変形例に係るパッチアンテナの一例を示す図であり、図６（ｂ）は、放射状に配置されたアンテナパターンの一例を示す図である。

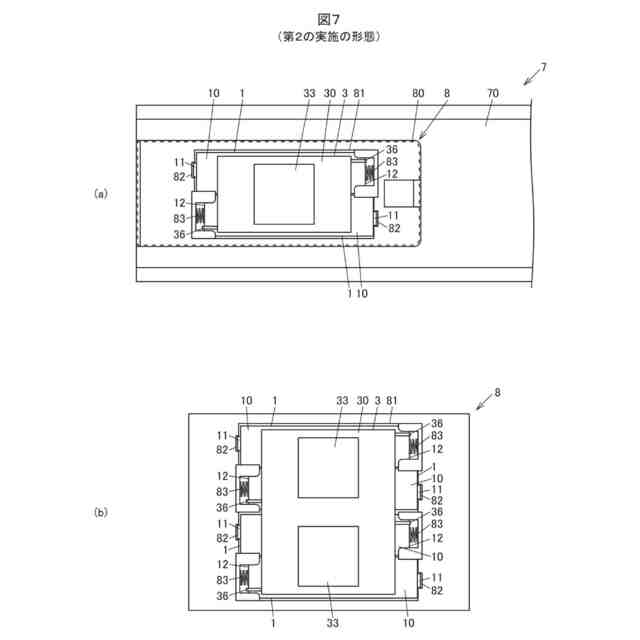

図７（ａ）は、第２の実施の形態に係る複数の充電池を収容するコントローラの一例を示す図であり、図７（ｂ）は、変形例に係る複数の充電池を収容する電池ホルダの一例を示す図である。
【発明を実施するための形態】
