公開番号2025069058
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2024161659
出願日2024-09-19
発明の名称オニウム塩型モノマー、ポリマー、化学増幅レジスト組成物及びパターン形成方法
出願人信越化学工業株式会社
代理人弁理士法人英明国際特許事務所
主分類C08F 12/30 20060101AFI20250422BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高エネルギー線を用いるフォトリソグラフィーにおいて、溶剤溶解性に優れ、高感度、高コントラストであり、露光裕度(EL)、LWR、CDU、焦点深度(DOF)等のリソグラフィー性能に優れるとともに、微細パターン形成においてもパターン倒れに強くエッチング耐性にも優れる化学増幅レジスト組成物に使用されるオニウム塩型モノマー、該オニウム塩型モノマーに由来する繰り返し単位を含むポリマー、該ポリマーを含む化学増幅レジスト組成物、及び該化学増幅レジスト組成物を用いるパターン形成方法を提供する。
【解決手段】下記式(a)表されるオニウム塩型モノマー。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025069058000220.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">30</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">133</com:WidthMeasure> </com:Image> 【選択図】なし
特許請求の範囲【請求項１】

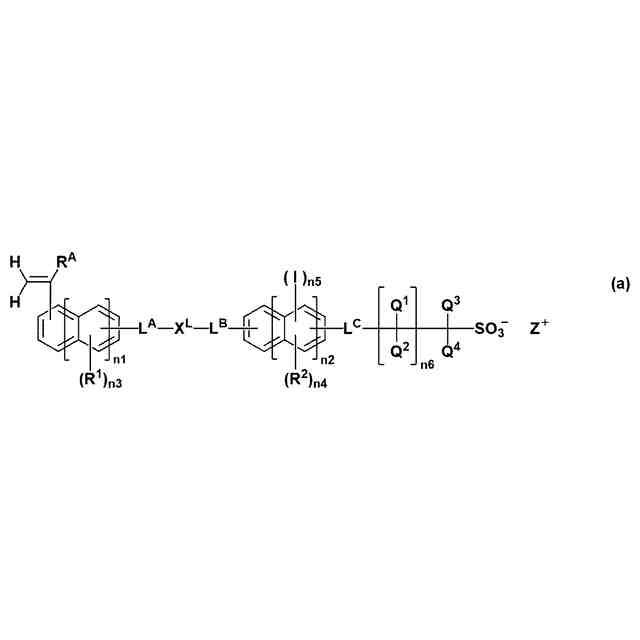

下記式（ａ）で表されるオニウム塩型モノマー。
TIFF
2025069058000213.tif
34
151
（式中、ｎ１は、０又は１である。ｎ２は、０又は１である。ｎ３は、０～４の整数である。ｎ４は、０～４の整数である。ｎ５は、１～６の整数である。ただし、ｎ２が０のときは１≦ｎ４＋ｎ５≦４であり、ｎ２が１のときは１≦ｎ４＋ｎ５≦６である。ｎ６は、０～４の整数である。
Ｒ
A
は、水素原子、フッ素原子、メチル基又はトリフルオロメチル基である。
Ｒ
1
は、ハロゲン原子、又はヘテロ原子を含んでいてもよい炭素数１～２０のヒドロカルビル基である。ｎ３が２、３又は４のとき、複数のＲ
1
が互いに結合してこれらが結合する炭素原子と共に環を形成してもよい。
Ｒ
2
は、ヨウ素原子以外のハロゲン原子、又はヘテロ原子を含んでいてもよい炭素数１～２０のヒドロカルビル基である。ｎ４が２、３又は４のとき、複数のＲ
2
が互いに結合してこれらが結合する炭素原子と共に環を形成してもよい。
Ｌ
A
、Ｌ
B
及びＬ
C
は、それぞれ独立に、単結合、エーテル結合、エステル結合、スルホン酸エステル結合、スルホン酸アミド結合、カーボネート結合又はカーバメート結合である。

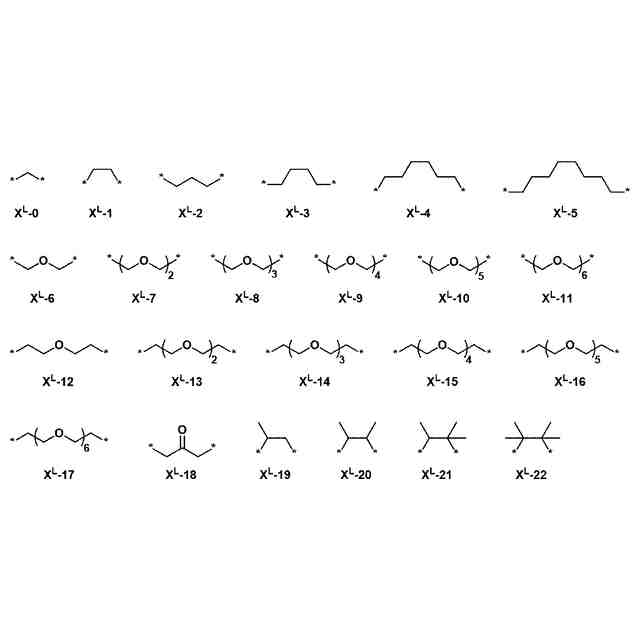

Ｘ
L
は、単結合、又はヘテロ原子を含んでいてもよい炭素数１～４０のヒドロカルビレン基である。
Ｑ
1
及びＱ
2
は、それぞれ独立に、水素原子、フッ素原子又は炭素数１～６のフッ素化飽和ヒドロカルビル基である。
Ｑ
3
及びＱ
4
は、それぞれ独立に、フッ素原子又は炭素数１～６のフッ素化飽和ヒドロカルビル基である。
Ｚ
+
は、オニウムカチオンである。）
続きを表示（約 2,800 文字）【請求項２】

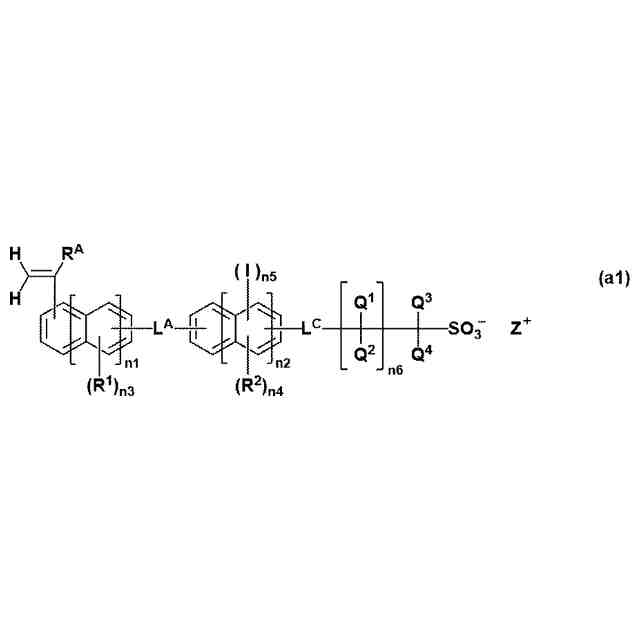

下記式（ａ１）で表されるものである請求項１記載のオニウム塩型モノマー。
TIFF
2025069058000214.tif
30
119
（式中、ｎ１～ｎ６、Ｒ
A
、Ｒ
1
、Ｒ
2
、Ｌ
A
、Ｌ
C
、Ｑ
1
～Ｑ
4
及びＺ
+
は、前記と同じ。）
【請求項３】

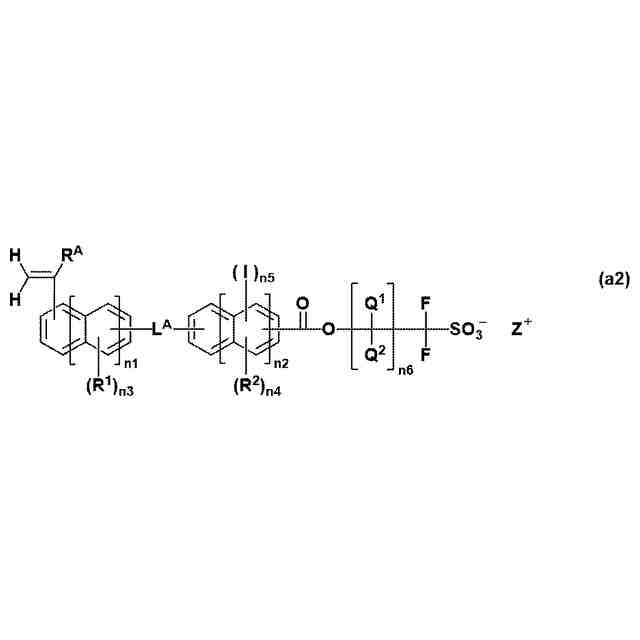

下記式（ａ２）で表されるものである請求項２記載のオニウム塩型モノマー。
TIFF
2025069058000215.tif
30
119
（式中、ｎ１～ｎ６、Ｒ
A
、Ｒ
1
、Ｒ
2
、Ｌ
A
、Ｑ
1
、Ｑ
2
及びＺ
+
は、前記と同じ。）
【請求項４】

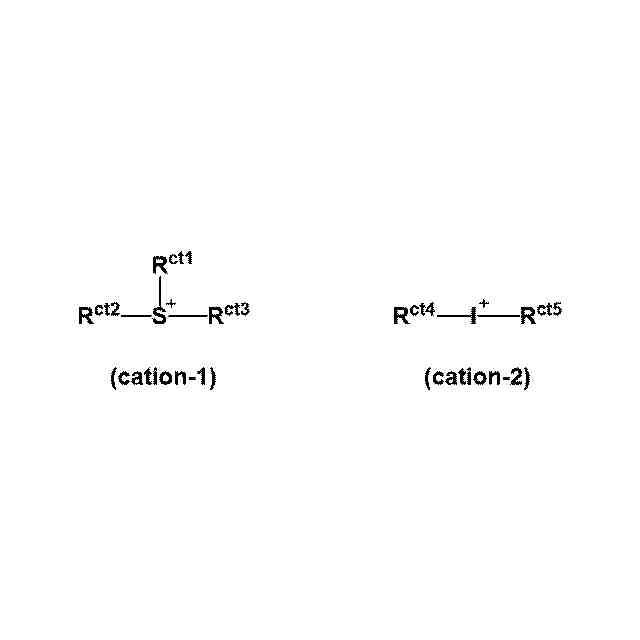

Ｚ
+
が、下記式（ｃａｔｉｏｎ－１）で表されるスルホニウムカチオン又は下記式（ｃａｔｉｏｎ－２）で表されるヨードニウムカチオンである請求項１記載のオニウム塩型モノマー。
TIFF
2025069058000216.tif
26
81
（式中、Ｒ
ct1
～Ｒ
ct5
は、それぞれ独立に、ハロゲン原子、又はヘテロ原子を含んでいてもよい炭素数１～３０のヒドロカルビル基である。また、Ｒ
ct1
及びＲ
ct2
が、互いに結合してこれらが結合する硫黄原子と共に環を形成してもよい。）
【請求項５】
請求項１～４のいずれか１項記載のオニウム塩型モノマーに由来する繰り返し単位を含むポリマー。
【請求項６】

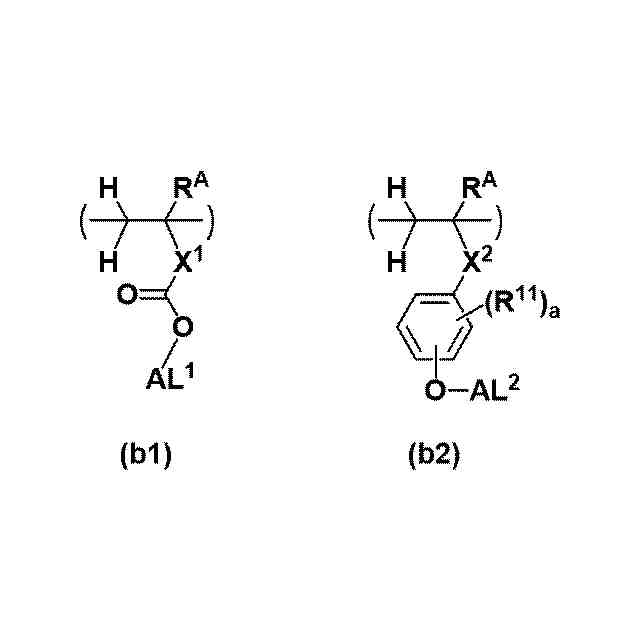

更に、下記式（ｂ１）又は（ｂ２）で表される繰り返し単位を含む請求項５記載のポリマー。
TIFF
2025069058000217.tif
43
66
（式中、Ｒ
A
は、それぞれ独立に、水素原子、フッ素原子、メチル基又はトリフルオロメチル基である。
Ｘ
1
は、単結合、フェニレン基、ナフチレン基、*－Ｃ(＝Ｏ)－Ｏ－Ｘ
11
－又は*－Ｃ(＝Ｏ)－ＮＨ－Ｘ
11
－であり、該フェニレン基又はナフチレン基は、フッ素原子を含んでもよい炭素数１～１０のアルコキシ基又はハロゲン原子で置換されていてもよい。Ｘ
11
は、炭素数１～１０の飽和ヒドロカルビレン基、フェニレン基又はナフチレン基であり、該飽和ヒドロカルビレン基は、ヒドロキシ基、エーテル結合、エステル結合又はラクトン環を含んでいてもよい。
Ｘ
2
は、単結合、*－Ｃ(＝Ｏ)－Ｏ－又は*－Ｃ(＝Ｏ)－ＮＨ－である。
*は、主鎖の炭素原子との結合手を表す。
ＡＬ
1
及びＡＬ
2
は、それぞれ独立に、酸不安定基である。
Ｒ
11
は、ハロゲン原子、シアノ基、ヘテロ原子を含んでいてもよい炭素数１～２０のヒドロカルビル基、ヘテロ原子を含んでいてもよい炭素数１～２０のヒドロカルビルオキシ基、ヘテロ原子を含んでいてもよい炭素数２～２０のヒドロカルビルカルボニル基、ヘテロ原子を含んでいてもよい炭素数２～２０のヒドロカルビルカルボニルオキシ基又はヘテロ原子を含んでいてもよい炭素数２～２０のヒドロカルビルオキシカルボニル基である。
ａは、０～４の整数である。）
【請求項７】

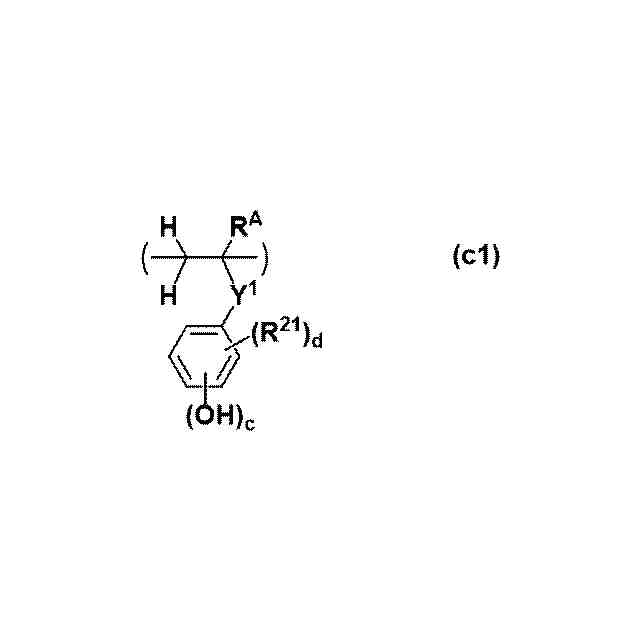

更に、下記式（ｃ１）で表される繰り返し単位を含む請求項５記載のポリマー。
TIFF
2025069058000218.tif
34
53
（式中、Ｒ
A
は、水素原子、フッ素原子、メチル基又はトリフルオロメチル基である。
Ｙ
1
は、単結合、*－Ｃ(＝Ｏ)－Ｏ－又は*－Ｃ(＝Ｏ)－ＮＨ－である。*は、主鎖の炭素原子との結合手を表す。
Ｒ
21
は、ハロゲン原子、ニトロ基、シアノ基、ヘテロ原子を含んでいてもよい炭素数１～２０のヒドロカルビル基、ヘテロ原子を含んでいてもよい炭素数１～２０のヒドロカルビルオキシ基、ヘテロ原子を含んでいてもよい炭素数２～２０のヒドロカルビルカルボニル基、ヘテロ原子を含んでいてもよい炭素数２～２０のヒドロカルビルカルボニルオキシ基又はヘテロ原子を含んでいてもよい炭素数２～２０のヒドロカルビルオキシカルボニル基である。
ｃは、１～４の整数である。ｄは、０～３の整数である。ただし、１≦ｃ＋ｄ≦５である。）
【請求項８】

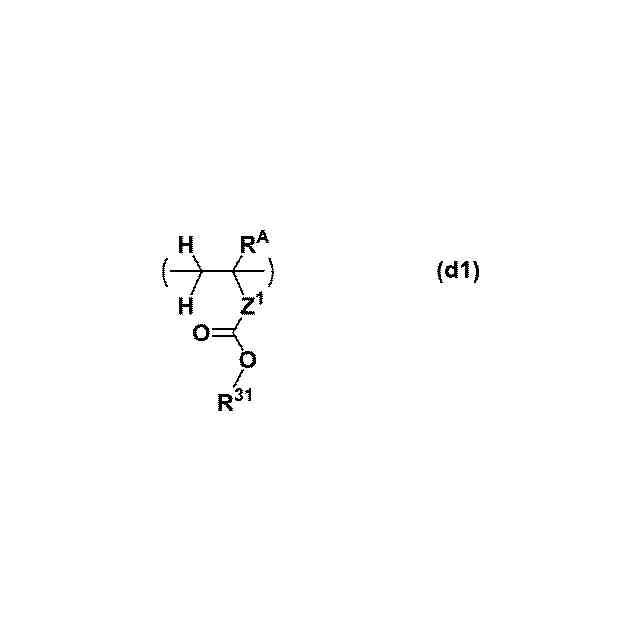

更に、下記式（ｄ１）で表される繰り返し単位を含む請求項５記載のポリマー。
TIFF
2025069058000219.tif
33
53
（式中、Ｒ
A
は、水素原子、フッ素原子、メチル基又はトリフルオロメチル基である。
Ｚ
1
は、単結合、フェニレン基、ナフチレン基、*－Ｃ(＝Ｏ)－Ｏ－Ｚ
11
－又は*－Ｃ(＝Ｏ)－ＮＨ－Ｚ
11
－であり、又は該フェニレン基又はナフチレン基は、フッ素原子を含んでもよい炭素数１～１０のアルコキシ基又はハロゲン原子で置換されていてもよい。*は、主鎖の炭素原子との結合手を表す。Ｚ
11
は、炭素数１～１０の飽和ヒドロカルビレン基、フェニレン基又はナフチレン基であり、該飽和ヒドロカルビレン基は、ヒドロキシ基、エーテル結合、エステル結合又はラクトン環を含んでいてもよい。
Ｒ
31
は、水素原子、又はフェノール性ヒドロキシ基以外のヒドロキシ基、シアノ基、カルボニル基、カルボキシ基、エーテル結合、エステル結合、スルホン酸エステル結合、カーボネート結合、ラクトン環、スルトン環及びカルボン酸無水物（－Ｃ(＝Ｏ)－Ｏ－Ｃ(＝Ｏ)－）から選ばれる少なくとも１つ以上の構造を含む炭素数１～２０の基である。）
【請求項９】
（Ａ）請求項５記載のポリマーを含むベースポリマーを含む化学増幅レジスト組成物。
【請求項１０】
更に、（Ｂ）有機溶剤を含む請求項９記載の化学増幅レジスト組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、オニウム塩型モノマー、ポリマー、化学増幅レジスト組成物及びパターン形成方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ＬＳＩの高集積化と高速度化に伴い、パターンルールの微細化が急速に進んでいる。特に、フラッシュメモリー市場の拡大と記憶容量の増大化が微細化を牽引している。最先端の微細化技術としては、ＡｒＦリソグラフィーによる６５ｎｍノードデバイスの量産が行われており、次世代のＡｒＦ液浸リソグラフィーによる４５ｎｍノードデバイスの量産準備が進行中である。次世代の３２ｎｍノードデバイスとしては、水よりも高屈折率の液体と高屈折率レンズ、高屈折率レジスト膜を組み合わせた超高ＮＡレンズによる液浸リソグラフィー、波長１３.５ｎｍの極端紫外線（ＥＵＶ）リソグラフィー、ＡｒＦリソグラフィーの二重露光（ダブルパターニングリソグラフィー）等が候補であり、検討が進められている。
【０００３】
微細化が進行し、光の回折限界に近づくにつれて、光のコントラストが低下してくる。光のコントラストの低下によって、ポジ型レジスト膜においてはホールパターンやトレンチパターンの解像性や、フォーカスマージンの低下が生じる。
【０００４】
パターンの微細化とともにラインパターンの線幅のラフネス（ＬＷＲ）及びホールパターンの寸法均一性（ＣＤＵ）が問題視されている。ベースポリマーや酸発生剤の偏在や凝集の影響や、酸拡散の影響が指摘されている。更に、レジスト膜の薄膜化にしたがってＬＷＲが大きくなる傾向があり、微細化の進行に伴う薄膜化によるＬＷＲの劣化は深刻な問題になっている。
【０００５】
ＥＵＶリソグラフィー用レジスト組成物においては、高感度化、高解像度化及び低ＬＷＲ化を同時に達成する必要がある。酸拡散距離を短くすると、ＬＷＲは小さくなるが低感度化する。例えば、ポストエクスポージャーベーク（ＰＥＢ）温度を低くすることによってＬＷＲは小さくなるが、低感度化する。クエンチャーの添加量を増やしてもＬＷＲが小さくなるが、低感度化する。感度とＬＷＲのトレードオフの関係を打ち破ることが必要である。
【０００６】
酸拡散を抑えるために、重合性不飽和結合を有するスルホン酸のオニウム塩に由来する繰り返し単位を含むレジスト化合物が提案されている（特許文献１）。このようないわゆるポリマー結合型酸発生剤は、露光によってポリマー型のスルホン酸が発生するために、非常に酸拡散が短い特徴がある。また、酸発生剤の比率を高くすることによって、感度を向上させることもできる。添加型の酸発生剤においても添加量を増やすと高感度化するが、この場合は酸拡散距離も増大する。酸は不均一に拡散するので、酸拡散が増大するとＬＷＲやＣＤＵが劣化する。感度、ＬＷＲ及びＣＤＵのバランスにおいて、ポリマー型の酸発生剤が高い能力を持っているといえる。
【０００７】
ヨウ素原子は波長１３.５ｎｍのＥＵＶの吸収が非常に大きいため、露光中にヨウ素原子から二次電子が発生する効果が確認されており、ＥＵＶリソグラフィーにおいて注目されている。特許文献２には、アニオンにヨウ素原子を導入した光酸発生剤が、特許文献３には、アニオンにヨウ素原子を導入した重合性基含有光酸発生剤が記載されている。これにより、ある程度のリソグラフィー性能の改善は確認されているものの、ヨウ素原子は有機溶剤溶解性が高くなく、溶剤中での析出が懸念される。
【先行技術文献】
【特許文献】
【０００８】
特許第４４２５７７６号公報
特許第６７２０９２６号公報
特許第６９７３２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
酸を触媒とする化学増幅レジスト組成物において、更なる高感度で、かつラインのＬＷＲ及びホールのＣＤＵを改善することが可能であり、パターン形成後のエッチング耐性にも優れるレジスト組成物の開発が望まれている。
【００１０】
本発明は、前記事情に鑑みなされたもので、特にＫｒＦエキシマレーザー光、ＡｒＦエキシマレーザー光、電子線（ＥＢ）、ＥＵＶ等の高エネルギー線を用いるフォトリソグラフィーにおいて、溶剤溶解性に優れ、高感度、高コントラストであり、露光裕度（ＥＬ）、ＬＷＲ、ＣＤＵ、焦点深度（ＤＯＦ）等のリソグラフィー性能に優れるとともに、微細パターン形成においてもパターン倒れに強くエッチング耐性にも優れる化学増幅レジスト組成物に使用されるオニウム塩型モノマー、該オニウム塩型モノマーに由来する繰り返し単位を含むポリマー、該ポリマーを含む化学増幅レジスト組成物、及び該化学増幅レジスト組成物を用いるパターン形成方法を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
