公開番号2025068852
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178904
出願日2023-10-17
発明の名称燃焼器ユニット
出願人株式会社アイシン
代理人弁理士法人アイテック国際特許事務所
主分類F23D 14/70 20060101AFI20250422BHJP(燃焼装置;燃焼方法)
要約【課題】燃料ガスと酸化剤ガスとの混合ガスを燃焼させるものにおいて、簡易な構成により燃焼室内でガスを均一に分散させて燃焼性の向上を図る。
【解決手段】燃焼器ユニットは、対象物と仕切り壁との間に形成される燃焼室と、第1ガス供給部と、第2ガス供給部と、を備える。第1ガス供給部は、仕切り壁により燃焼室と隔てられると共に仕切り壁を含む内壁により画成される第1空間を有し、燃料ガスおよび酸化剤ガスのうちの一方である第1ガスを第1空間に導入し、導入した第1ガスを仕切り壁に形成された貫通孔から燃焼室に供給する。第2ガス供給部は、所定の隙間を空けて内壁を覆うように設けられた外壁と内壁とにより画成される第2空間を有し、燃料ガスおよび酸化剤ガスのうち他方である第2ガスを第2空間に導入し、導入した第2ガスを対象物と仕切り壁との間の側部から燃焼室に供給する。
【選択図】図5
特許請求の範囲【請求項１】
燃料ガスと酸化剤ガスとの混合ガスを燃焼させる燃焼器ユニットであって、
対象物と仕切り壁との間に形成される燃焼室と、
前記仕切り壁により前記燃焼室と隔てられると共に前記仕切り壁を含む内壁により画成される第１空間を有し、燃料ガスおよび酸化剤ガスのうちの一方である第１ガスを前記第１空間に導入し、導入した第１ガスを前記仕切り壁に形成された貫通孔から前記燃焼室に供給する第１ガス供給部と、
所定の隙間を空けて前記内壁を覆うように設けられた外壁と前記内壁とにより画成される第２空間を有し、燃料ガスおよび酸化剤ガスのうち他方である第２ガスを前記第２空間に導入し、導入した第２ガスを前記対象物と前記仕切り壁との間の側部から前記燃焼室に供給する第２ガス供給部と、
を備える燃焼器ユニット。
続きを表示（約 400 文字）【請求項２】
請求項１に記載の燃焼器ユニットであって、
前記第１ガス供給部は、前記第１空間内に延在し、前記内壁のうち前記仕切り壁とは反対側の壁面に向けて前記第１ガスを放出する第１ガス流路を有する、
燃焼器ユニット。
【請求項３】
請求項１または２に記載の燃焼器ユニットであって、
前記第２ガス供給部は、前記第１空間内に延在し、前記内壁のうち前記仕切り壁とは反対側の壁面に形成された貫通孔に接続され、前記貫通孔を介して前記第２ガスを前記第２空間内に導入する第２ガス流路を有する、
燃焼器ユニット。
【請求項４】
請求項１または２に記載の燃焼器ユニットであって、
固体酸化物形セルスタックの上部に設けられ、前記固体酸化物形セルスタックからの燃料オフガスと酸化剤オフガスとの混合ガスを燃焼させる、
燃焼器ユニット。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、燃焼器ユニットについて開示する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ハウジングに断熱材を介して内蔵されるモジュールケースと、モジュールケースの下方部分に燃料電池セルユニットが収容された発電室と、発電室の上方に形成された燃焼室と、燃焼室の上方に配置された改質器と、を備える固体酸化物形燃料電池装置が提案されている（例えば、特許文献１参照）。発電室内で発電に利用されなかった燃料ガスは、燃料室で燃焼されて排気ガスとなり、モジュールケース内を上昇し、改質器を通過してケース外へ排出される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２０１００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の装置では、燃焼室は、燃料電池セルユニットの上方で開空間として形成されている。このため、発電室に噴射された空気や燃焼室で燃料ガスの燃焼により生成された排気ガスが開空間で発散し、燃料ガスの燃焼性が不安定となる場合が生じる。
【０００５】
本開示の燃焼器ユニットは、燃料ガスと酸化剤ガスとの混合ガスを燃焼させるものにおいて、簡易な構成により燃焼室内でガスを均一に分散させて燃焼性の向上を図ることを主目的とする。
【課題を解決するための手段】
【０００６】
本開示の燃焼器ユニットは、上述の主目的を達成するために以下の手段を採った。
【０００７】
本開示の燃焼器ユニットは、
燃料ガスと酸化剤ガスとの混合ガスを燃焼させる燃焼器ユニットであって、
対象物と仕切り壁との間に形成される燃焼室と、
前記仕切り壁により前記燃焼室と隔てられると共に前記仕切り壁を含む内壁により画成される第１空間を有し、燃料ガスおよび酸化剤ガスのうちの一方である第１ガスを前記第１空間に導入し、導入した第１ガスを前記仕切り壁に形成された貫通孔から前記燃焼室に供給する第１ガス供給部と、
所定の隙間を空けて前記内壁を覆うように設けられた外壁と前記内壁とにより画成される第２空間を有し、燃料ガスおよび酸化剤ガスのうち他方である第２ガスを前記第２空間に導入し、導入した第２ガスを前記対象物と前記仕切り壁との間の側部から前記燃焼室に供給する第２ガス供給部と、
を備えることを要旨とする。
【０００８】
この本開示の燃焼器ユニットでは、燃料ガスおよび酸化剤ガスのうちの一方である第１ガスは、仕切り壁を含む内壁により画成される第１空間内に導入され、仕切り壁に形成された貫通孔から燃焼室に供給される。また、燃料ガスおよび酸化剤ガスのうち他方である第２ガスは、所定の隙間を空けて内壁を覆うように設けられた外壁と内壁とにより画成される第２空間内に導入され、内壁と外壁との間の隙間を通って対象物と仕切り壁との間の側部から燃焼室に供給される。これにより、簡易な構成により燃焼室内で燃料ガスと酸化剤ガスとを均一に分散させて燃焼性をより向上させることができる。
【図面の簡単な説明】
【０００９】
本実施形態の燃焼器ユニットを含む電解システムの概略構成図である。

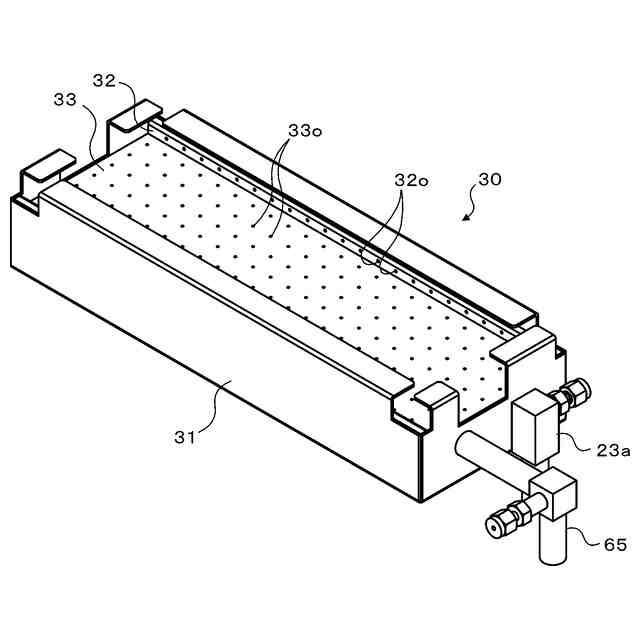

燃焼器ユニットの外観斜視図である。

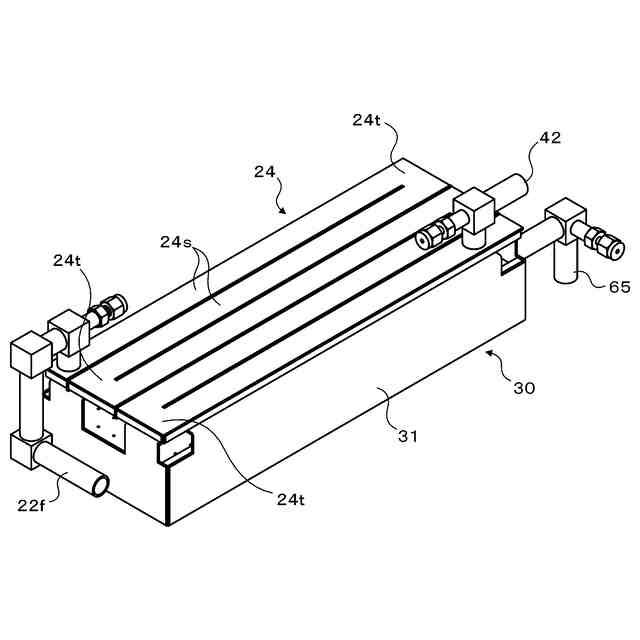

燃料予熱器を含む燃焼器ユニットの外観斜視図である。

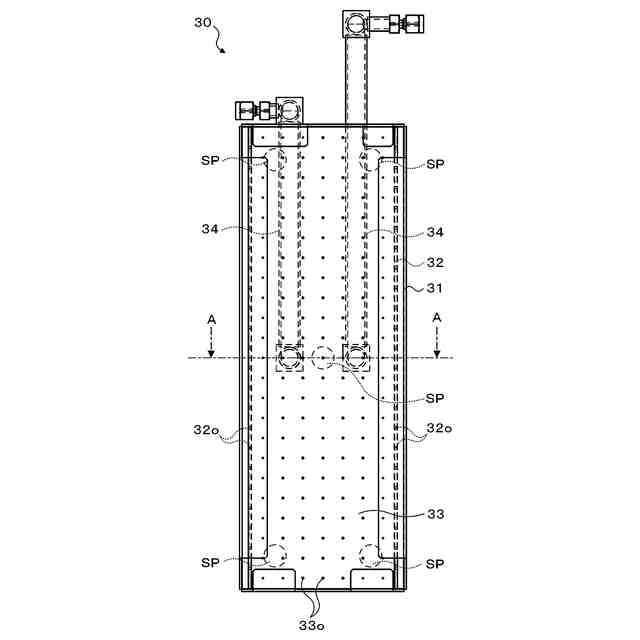

燃焼器ユニットの上面図である。

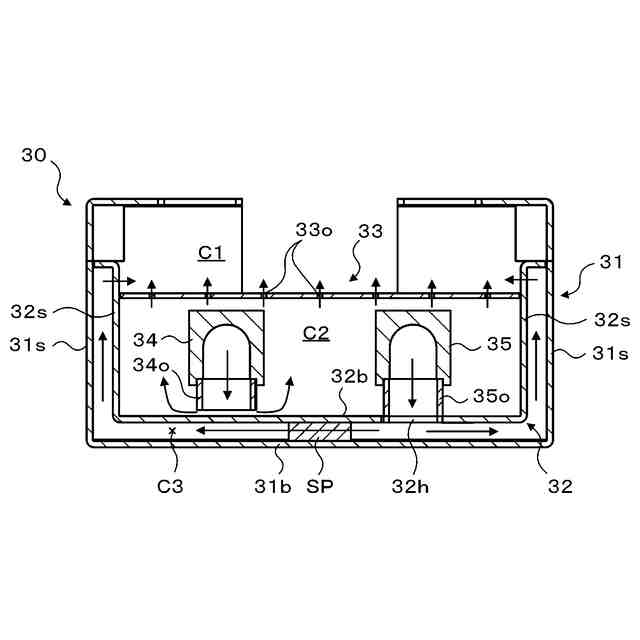

図４の燃焼器ユニットのＡ－Ａ断面図である。
【発明を実施するための形態】
【００１０】
本開示を実施するための形態について図面を参照しながら説明する。
（【００１１】以降は省略されています）
