公開番号2025007515
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023108958
出願日2023-06-30
発明の名称リベット塗膜剥離方法
出願人国立大学法人佐賀大学,ビルドメンテック株式会社
代理人個人,個人
主分類E01D 1/00 20060101AFI20250109BHJP(道路,鉄道または橋りょうの建設)
要約【課題】リベットの頭部表面に形成された塗膜を容易に剥離することが可能なリベット塗膜剥離方法の提供。

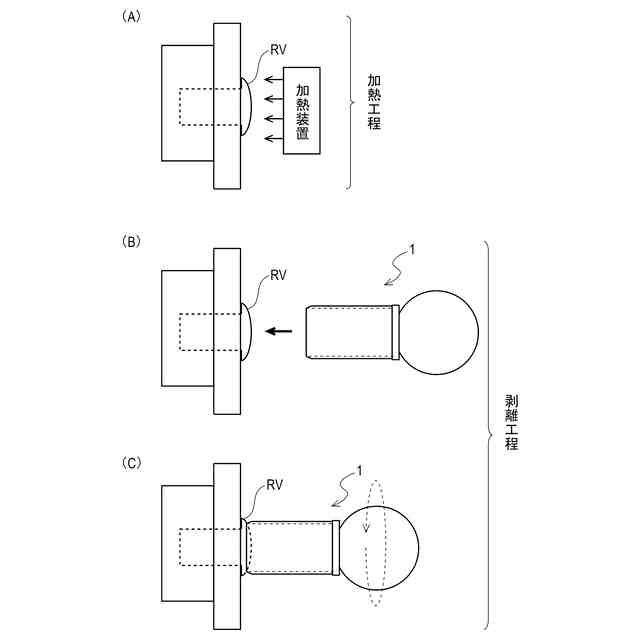

【解決手段】本発明に係るリベット塗膜剥離方法は、接合対象物を接合しているリベットの頭部表面に形成されている塗膜を加熱する加熱工程と、円筒部材を含むリベット用スクレーパーを用いて加熱工程で軟化させたリベットの頭部表面の塗膜を剥離する剥離工程とを備える。剥離工程において、リベット用スクレーパーを構成する円筒部材のうち先端側端部の全部又は一部をリベットの頭部表面又はその近傍に接触させた状態で円筒部材を円周方向に手動で回動させ、もってリベットの頭部表面の塗膜を剥離する。

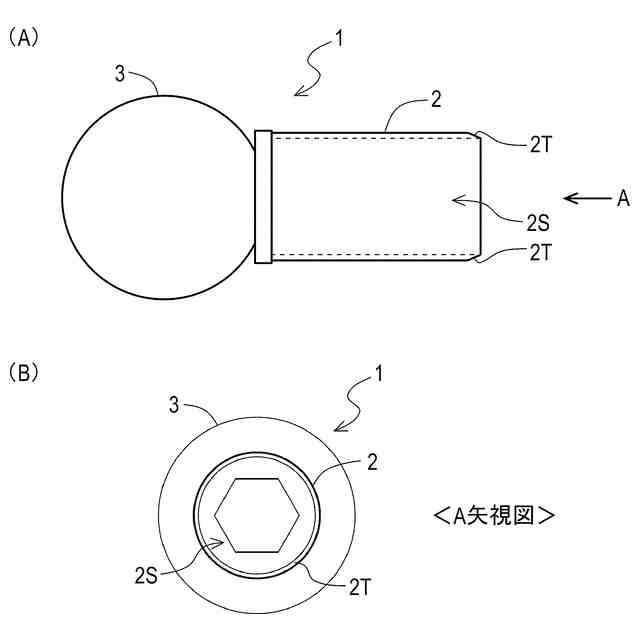

【選択図】図1
特許請求の範囲【請求項１】
リベット塗膜剥離方法であって、
接合対象物を接合しているリベットの頭部表面に形成されている塗膜を加熱する加熱工程と、
円筒部材を含むリベット用スクレーパーを用いて前記加熱工程で軟化させた前記頭部表面の塗膜を剥離する剥離工程と、
を備え、
前記剥離工程において、前記円筒部材のうち先端側端部の全部又は一部を前記頭部表面又は前記頭部表面の近傍に接触させた状態で前記円筒部材を円周方向に手動で回動させ、もって前記頭部表面の塗膜を剥離することを特徴とするリベット塗膜剥離方法。
続きを表示（約 480 文字）【請求項２】
前記剥離工程において、前記円筒部材のうち先端側端部の一部を前記頭部表面又は前記頭部表面の近傍に接触させた状態で前記リベットの中心軸に対して前記円筒部材の円筒軸をずらしながら前記円筒部材を回動させることを特徴とする請求項１に記載のリベット塗膜剥離方法。
【請求項３】
前記円筒部材の内径は、前記リベットの頭部の外径よりも小さいことを特徴とする請求項２に記載のリベット塗膜剥離方法。
【請求項４】
リベット塗膜剥離方法であって、
接合対象物を接合しているリベットの頭部表面に形成されている塗膜に剥離剤を塗布する塗布工程と、
円筒部材を含むリベット用スクレーパーを用いて前記加熱工程で軟化させた前記頭部表面の塗膜を剥離する剥離工程と、
を備え、
前記剥離工程において、前記円筒部材のうち先端側端部の全部又は一部を前記頭部表面又は前記頭部表面の近傍に接触させた状態で前記円筒部材を円周方向に手動で回動させ、もって前記頭部表面の塗膜を剥離することを特徴とするリベット塗膜剥離方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リベット塗膜剥離方法に関し、より詳細には、リベットの頭部表面に形成された塗膜を剥離する塗膜剥離方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、鉄橋など建築構造物において部材接続のために用いられたボルト・ナットについて再塗装前の従前塗装面剥離作業に関する技術が提案されている。例えば、特許文献１では、鋼材製剥離部本体と凹凸形状を刻設して形成した剥離刃とを有する剥離部と、剥離部軸方向に有する円柱状空間部と、円柱状空間部に嵌合する回転部材とを備えた塗装・錆剥離装置が開示されている。当該塗装・錆剥離装置において、剥離部は回転部材により軸方向を回転軸として回転可能に構成されている。
【０００３】
また、別の技術として、外周面に形成された塗膜を加熱することで軟化させ、軟化した塗膜をシート状の塊で剥離する方法が提案されている。例えば、特許文献２では、誘導加熱装置の加熱ヘッドを吊り橋の主ケーブルにおけるラッピングワイヤの外周面の塗膜に宛がい、加熱ヘッドの誘導コイルによる誘導加熱でラッピングワイヤを加熱して、当該ラッピングワイヤの塗膜を軟化させ、軟化させた塗膜をシート状の塊又はその他の塊状で剥離する方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３１５７３９１号公報
特開２０１７－１４０６０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、鉄橋など建築構造物において部材接続のためにリベットが用いられることもある。リベットとは、頭部及びねじ部が形成されていない胴部からなり、穴をあけた部材に差し込んで専用の工具を用いてかしめることで反対側の端部を塑性変形させて接合させる部材である。リベット頭部は、六角形状のボルト頭部とは異なり、略半球状に形成されている。そのため、上述した特許文献１に記載の塗装・錆剥離装置を用いてリベット頭部の塗膜を剥離することは困難である。
【０００６】
また、上述した特許文献２には、加熱によって塗膜を軟化させることが開示されているものの、軟化させた塗膜はスクレーパーなどを用いて外周面から別途剥離させる必要があった。ただ、スクレーパーの刃（へら）は直線状に形成されているため、略半球状のリベット頭部に密着させることが難しく、リベット頭部の塗膜を剥離し難いという問題があった。
【０００７】
そこで、本発明は、リベットの頭部表面に形成された塗膜を容易に剥離することが可能なリベット塗膜剥離方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明は、リベット塗膜剥離方法であって、接合対象物を接合しているリベットの頭部表面に形成されている塗膜を加熱する加熱工程と、円筒部材を含むリベット用スクレーパーを用いて前記加熱工程で軟化させた前記頭部表面の塗膜を剥離する剥離工程と、を備え、前記剥離工程において、前記円筒部材のうち先端側端部の全部又は一部を前記頭部表面又は前記頭部表面の近傍に接触させた状態で前記円筒部材を円周方向に手動で回動させ、もって前記頭部表面の塗膜を剥離することを特徴とするリベット塗膜剥離方法を提供している。
【０００９】

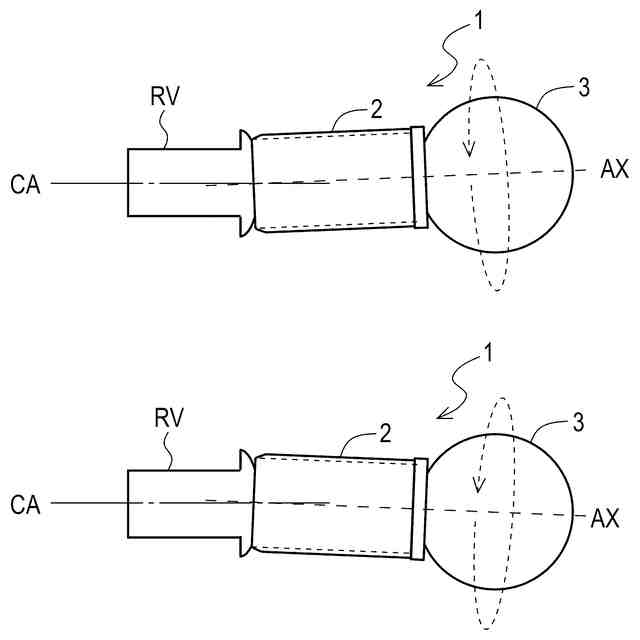

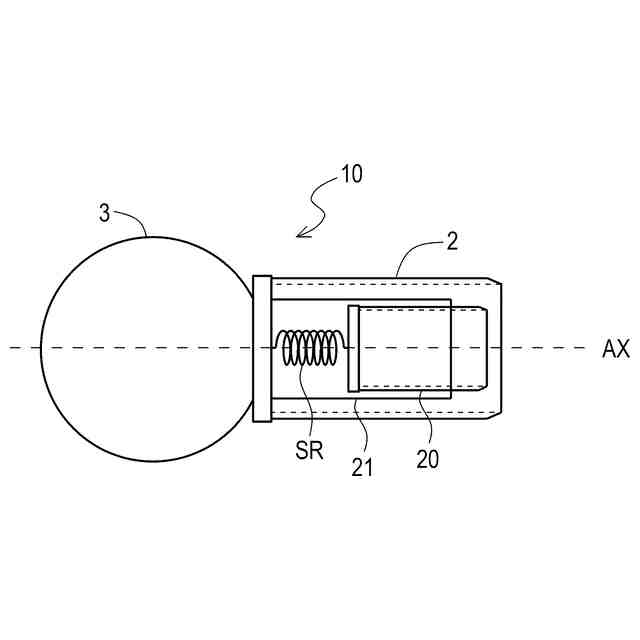

ここで、前記剥離工程において、前記円筒部材のうち先端側端部の一部を前記頭部表面又は前記頭部表面の近傍に接触させた状態で前記リベットの中心軸に対して前記円筒部材の円筒軸をずらしながら前記円筒部材を回動させるのが好ましい。
【００１０】

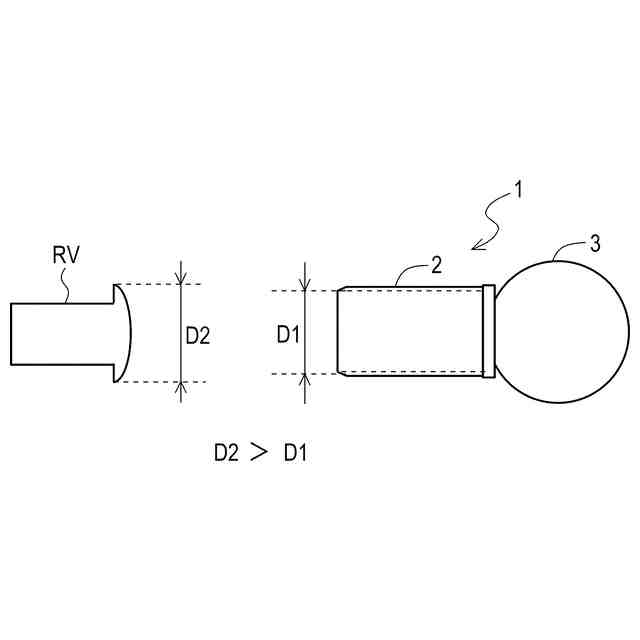

また、前記円筒部材の内径は、前記リベットの頭部の外径よりも小さいのが好ましい。
また、本発明は、リベット塗膜剥離方法であって、接合対象物を接合しているリベットの頭部表面に形成されている塗膜に剥離剤を塗布する塗布工程と、円筒部材を含むリベット用スクレーパーを用いて前記加熱工程で軟化させた前記頭部表面の塗膜を剥離する剥離工程と、を備え、前記剥離工程において、前記円筒部材のうち先端側端部の全部又は一部を前記頭部表面又は前記頭部表面の近傍に接触させた状態で前記円筒部材を円周方向に手動で回動させ、もって前記頭部表面の塗膜を剥離することを特徴とするリベット塗膜剥離方法を更に提供している。
【発明の効果】
（【００１１】以降は省略されています）
