公開番号2025169936
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025076768
出願日2025-05-02
発明の名称成形体、ウェアラブル端末、成形体の製造方法、高分子架橋体の製造方法
出願人国立大学法人北海道大学
代理人個人,個人,個人
主分類C08J 7/02 20060101AFI20251107BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】溶媒で膨潤することによる自発的な屈曲によって得られる成形体、その成形体を備えるウェアラブル端末、成形体の製造方法、および高分子架橋体の製造方法を提供する。
【解決手段】基部と、前記基部に連接する少なくとも1つの屈曲部と、を備える成形体であって、前記基部および前記屈曲部は、第1の網目構造および第2の網目構造を有する第1の高分子架橋体から構成され、溶媒を含浸させる前の前記基部の厚さをt₁、溶媒を含浸させた後の前記基部の厚さをt₂、溶媒を含浸させる前の前記屈曲部の厚さをt_s1、溶媒を含浸させた後の前記屈曲部の厚さをt_s2とした場合、下記の式(1)で表わされる膨潤率(Q)が1より大きく5以下である、成形体。
Q=(t_s2/t_s1)/(t₂/t₁) (1)
(但し、t₁≧t_s1である。)
【選択図】図1
特許請求の範囲【請求項１】
基部と、前記基部に連接する少なくとも１つの屈曲部と、を備える成形体であって、
前記基部および前記屈曲部は、第１の網目構造および第２の網目構造を有する第１の高分子架橋体から構成され、
溶媒を含浸させる前の前記基部の厚さをｔ
１
、溶媒を含浸させた後の前記基部の厚さをｔ
２
、溶媒を含浸させる前の前記屈曲部の厚さをｔ
ｓ１
、溶媒を含浸させた後の前記屈曲部の厚さをｔ
ｓ２
とした場合、下記の式（１）で表わされる膨潤率（Ｑ）が１より大きく５以下である、成形体。
Ｑ＝（ｔ
ｓ２
／ｔ
ｓ１
）／（ｔ
２
／ｔ
１
）（１）
（但し、ｔ
１
≧ｔ
ｓ１
である。）
続きを表示（約 940 文字）【請求項２】
被着体に装着する装着体と、前記装着体に固定された電子デバイスと、を備えるウェアラブル端末であって、
前記装着体は、請求項１に記載の成形体からなる、ウェアラブル端末。
【請求項３】
高分子架橋体からなり、基部と、前記基部に連接する少なくとも１つの屈曲部と、を備える成形体の製造方法であって、
シート状またはファイバー状に加工した高分子架橋体の任意の部分にレーザー光を照射する工程と、
前記レーザー光を照射した後の前記高分子架橋体に溶媒を含浸させる工程と、を有する、成形体の製造方法。
【請求項４】
溶媒を含浸させる前の前記基部の厚さをｔ
１
、溶媒を含浸させる前の前記屈曲部の厚さをｔ
ｓ１
とした場合、下記の式（２）で表わされる残存率（ｒ）が０．０１以上１以下である、請求項３に記載の成形体の製造方法。
ｒ＝ｔ
ｓ１
／ｔ
１
（２）
【請求項５】
前記高分子架橋体は、相互侵入網目構造またはセミ相互侵入網目構造を有する、請求項３に記載の成形体の製造方法。
【請求項６】
前記高分子架橋体は、極限伸長網目構造を有する、請求項３に記載の成形体の製造方法。
【請求項７】
極限伸長網目構造を有する高分子架橋体の製造方法であって、
架橋構造を有する第１の網目構造体中に第１のモノマーを導入し、前記第１のモノマーを重合して第１の分子ステントを導入して、第２の網目構造体を形成する工程と、
前記第２の網目構造体中に第２のモノマーを導入し、前記第２のモノマーを重合して第２の分子ステントを導入して、第３の網目構造体を形成する工程と、
前記第３の網目構造体中に第３のモノマーを導入し、前記第３のモノマーを重合して第３の分子ステントを導入して、第４の網目構造体を形成する工程と、を有する、高分子架橋体の製造方法。
【請求項８】
前記第４の網目構造体を溶媒に浸漬し、前記第４の網目構造体を膨潤させる工程を有する、請求項７に記載の高分子架橋体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、成形体、ウェアラブル端末、成形体の製造方法、および高分子架橋体の製造方法に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
高分子架橋体とは、鎖状の高分子鎖が共有結合によって架橋され、網目状になった材料である。高分子架橋体の代表例としては、タイヤ等に幅広く使われる加硫ゴム、網目内に水を含んだハイドロゲル等が挙げられる。特に含水材料であるハイドロゲルは、その硬さ（弾性率）や含水性が生体と類似していることから、生体代替材料、生体模倣材料等としての用途が期待されている。
【０００３】
ところで、高分子架橋体を実用するには、その用途に適した形状に成形する必要がある。高分子架橋体は、内部に網目構造を有している熱硬化性樹脂と同類であることから、射出成型や圧延等の一般的な加工法を適用することが難しい。高分子架橋体を成形する従来技術としては、例えば、所望の形状を持つ型の内部で高分子架橋体を合成する方法、３Ｄプリンターで高分子架橋体を印刷する方法（例えば、特許文献１参照）、合成後にグラインダー等で高分子架橋体を切削する方法、架橋網目構造を有する第１のポリマーを含む微粒子の架橋網目構造に第２のポリマーが侵入した構造を有するハイドロゲルによる方法（例えば、特許文献２参照）等が挙げられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１５０７６１号公報
特開２００８－１６３０５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、型を用いる方法は、用途にあった型を作製しなければならないため製造コストが高くなる上に、合成後の高分子架橋体を離型する必要があることから、複雑な形状の高分子架橋体を成形することが難しい。また、３Ｄプリンターで高分子架橋体を印刷する方法は、印刷に長い時間が必要である上に、印刷に適した特性を持つ材料を使う必要がある。また、グラインダー等で高分子架橋体を切削する方法は、特にハイドロゲルにおいて、その柔軟性のために実施することが著しく難しい。さらに、微粒子を用いる方法では、ハイドロゲルの力学強度が十分満足できるものではなかった。
【０００６】
本発明は、上記事情に鑑みてなされたものであって、溶媒で膨潤することによる自発的な屈曲によって得られる成形体、その成形体を備えるウェアラブル端末、成形体の製造方法、および高分子架橋体の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は以下の態様を有する。
［１］基部と、前記基部に連接する少なくとも１つの屈曲部と、を備える成形体であって、
前記基部および前記屈曲部は、第１の網目構造および第２の網目構造を有する第１の高分子架橋体から構成され、
溶媒を含浸させる前の前記基部の厚さをｔ
１
、溶媒を含浸させた後の前記基部の厚さをｔ
２
、溶媒を含浸させる前の前記屈曲部の厚さをｔ
ｓ１
、溶媒を含浸させた後の前記屈曲部の厚さをｔ
ｓ２
とした場合、下記の式（１）で表わされる膨潤率（Ｑ）が１より大きく５以下である、成形体。
Ｑ＝（ｔ
ｓ２
／ｔ
ｓ１
）／（ｔ
２
／ｔ
１
）（１）
（但し、ｔ
１
≧ｔ
ｓ１
である。）
［２］被着体に装着する装着体と、前記装着体に固定された電子デバイスと、を備えるウェアラブル端末であって、
前記装着体は、［１］に記載の成形体からなる、ウェアラブル端末。
［３］高分子架橋体からなり、基部と、前記基部に連接する少なくとも１つの屈曲部と、を備える成形体の製造方法であって、
シート状またはファイバー状に加工した高分子架橋体の任意の部分にレーザー光を照射する工程と、
前記レーザー光を照射した後の前記高分子架橋体に溶媒を含浸させる工程と、を有する、成形体の製造方法。
［４］溶媒を含浸させる前の前記基部の厚さをｔ
１
、溶媒を含浸させる前の前記屈曲部の厚さをｔ
ｓ１
とした場合、下記の式（２）で表わされる残存率（ｒ）が０．０１以上１以下である、［３］に記載の成形体の製造方法。
ｒ＝ｔ
ｓ１
／ｔ
１
（２）
［５］前記高分子架橋体は、相互侵入網目構造またはセミ相互侵入網目構造を有する、［３］または［４］に記載の成形体の製造方法。
［６］前記高分子架橋体は、極限伸長網目構造を有する、［３］または［４］に記載の成形体の製造方法。
［７］極限伸長網目構造を有する高分子架橋体の製造方法であって、
架橋構造を有する第１の網目構造体中に第１のモノマーを導入し、前記第１のモノマーを重合して第１の分子ステントを導入して、第２の網目構造体を形成する工程と、
前記第２の網目構造体中に第２のモノマーを導入し、前記第２のモノマーを重合して第２の分子ステントを導入して、第３の網目構造体を形成する工程と、
前記第３の網目構造体中に第３のモノマーを導入し、前記第３のモノマーを重合して第３の分子ステントを導入して、第４の網目構造体を形成する工程と、を有する、高分子架橋体の製造方法。
［８］前記第４の網目構造体を溶媒に浸漬し、前記第４の網目構造体を膨潤させる工程を有する、［７］に記載の高分子架橋体の製造方法。
【発明の効果】
【０００８】
本発明によれば、溶媒の膨潤による自発的な屈曲によって得られる成形体、その成形体を備えるウェアラブル端末、成形体の製造方法、および高分子架橋体の製造方法を提供することができる。
【図面の簡単な説明】
【０００９】

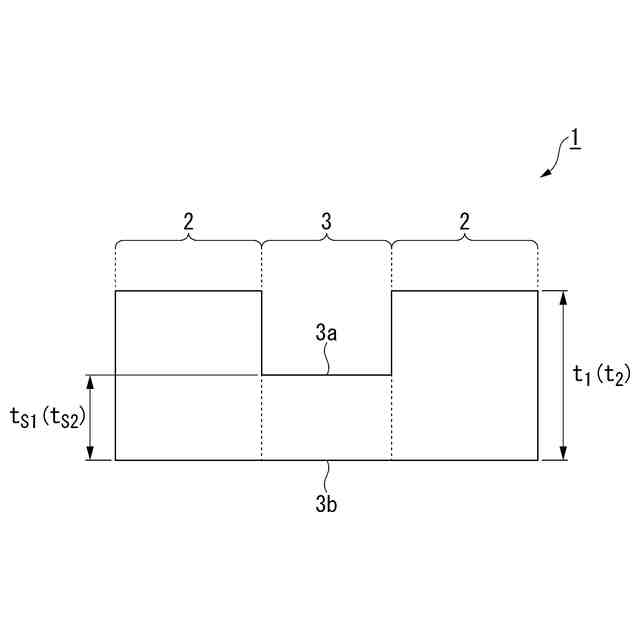

本開示の成形体のレーザー光照射後の屈曲する前の状態を示す断面図である。
実施例１において、屈曲部の屈曲角度と残存率の関係を示す図である。
実施例１において、屈曲部の屈曲角度とダブルネットワークゲルの幅方向の削り幅の関係を示す図である。
実施例２において、ダブルネットワークゲルの屈曲の状態を示す写真である。
実施例２において、ポリジメチルアクリルアミドゲルの屈曲の状態を示す写真である。
実施例２において、ポリアクリルアミドゲルの屈曲の状態を示す写真である。
実施例３において、残存率（ｒ）が０．３の場合の加硫ゴムシートの屈曲の状態を示す写真である。
実施例３において、残存率（ｒ）が０．５５の場合の加硫ゴムシートの屈曲の状態を示す写真である。
実施例４において、ダブルネットワークゲルをらせん形状に切削加工した状態を示す写真である。
実施例４において、らせん形状に切削加工したダブルネットワークゲルを純水に浸漬した状態を示す写真である。
実施例４において、ダブルネットワークゲルを、箱を展開した形状に切削加工した状態を示す写真である。
実施例４において、箱を展開した形状に切削加工したダブルネットワークゲルを純水に浸漬した状態を示す写真である。
実施例５において、箱状に折り畳まれたゲルを５０質量％のエタノール水溶液に浸漬した場合の挙動を示す写真である。
実施例６において、ダブルネットワークゲルの屈曲の状態を示す写真である。
実施例７において、ポリＮ－イソプロピルアクリルアミドゲルの屈曲の状態を示す写真である。
実施例７において、ポリＮ－イソプロピルアクリルアミドゲルの屈曲の状態を示す写真である。
実施例７において、屈曲部の屈曲角度と残存率の関係を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態や実施例等を、図面等を参照しながら説明する。但し、本開示は多くの異なる態様で実施することが可能であり、以下に例示する実施の形態や実施例等の記載内容に限定して解釈されるものではない。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。
また、本明細書において数値範囲を示す「～」とは、その前後に記載された数値を下限値及び上限値として含む意味で使用される。
（【００１１】以降は省略されています）
