公開番号2025145088
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045094
出願日2024-03-21
発明の名称中継装置、データ中継方法、及びプログラム
出願人株式会社デンソー
代理人名古屋国際弁理士法人
主分類H04L 12/46 20060101AFI20250926BHJP(電気通信技術)
要約【課題】通信速度の異なる複数のプロトコルが混在するダイアグ通信において、通信効率を向上させる技術を提供する。
【解決手段】プロトコル変換部22は、外部ツール4との通信に用いる第1プロトコルと、ECU3A,3Bとの通信に用いる第2プロトコルとの変換を相互に行う。アドレス変換部23は、変換テーブル231に従って、対ツールアドレスと対ECUアドレスとを相互に変換する。1つの外部ツール4には、複数の対ツールアドレスが割り当てられる。変換テーブル231は、速度関連情報によって識別される第2プロトコルの種類毎に、異なる対ツールアドレスが紐づけられるように設定される。

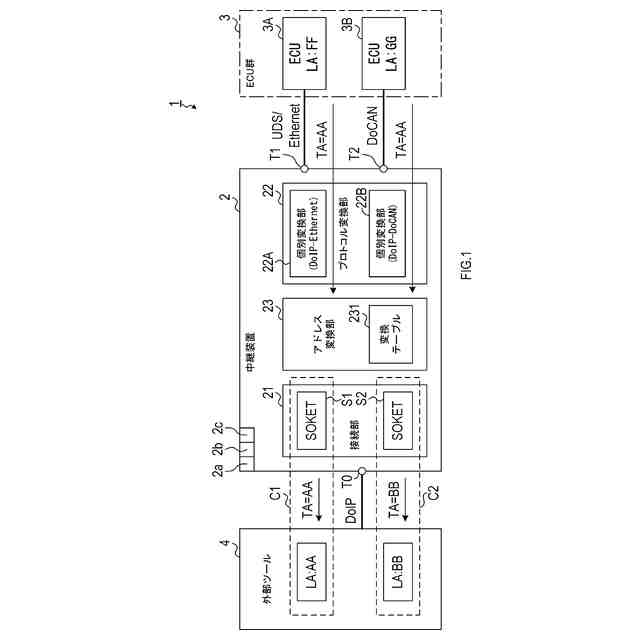

【選択図】図1
特許請求の範囲【請求項１】
複数の電子装置間のデータ中継を行う中継装置であって、
第１電子装置（４）との通信に用いる第１プロトコルと、第２電子装置（３）との通信に用いる第２プロトコルとの変換を相互に行うように構成されたプロトコル変換部（２２）と、
上位プロトコルにて、前記第１電子装置を示すために使用されるアドレス情報である対外アドレス及び対内アドレスを、相互に紐づける変換テーブル（２３１）に従って、前記第１電子装置から前記第２電子装置へのメッセージに示される前記対外アドレスを前記対内アドレスに変換すると共に、前記第２電子装置から前記第１電子装置へのメッセージに示される前記対内アドレスを、前記対外アドレスに変換するように構成されたアドレス変換部（２３）と、
を備え、
１つの前記第１電子装置に、複数の前記対外アドレスが割り当てられ、

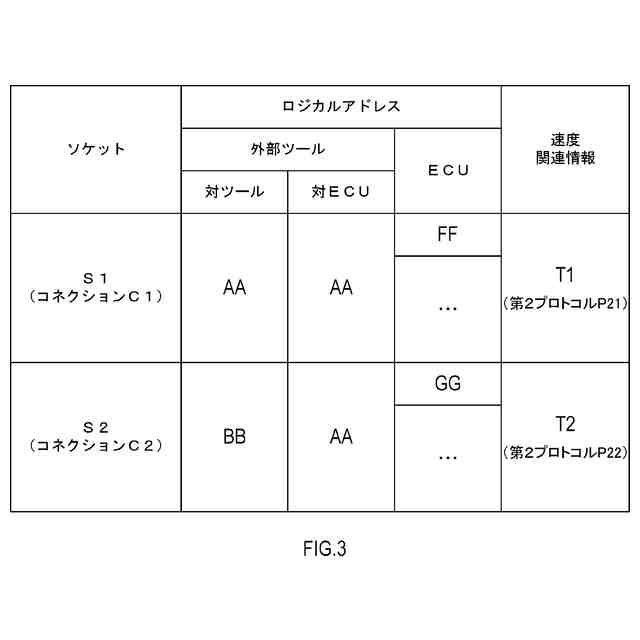

前記変換テーブルは、速度関連情報によって識別される前記第２プロトコルの種類毎に、異なる前記対外アドレスが紐づけられるように設定され、
前記速度関連情報は、前記第２プロトコルの種類を、通信速度の違いで識別する際に用いられる情報である、
中継装置。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載の中継装置であって、
前記第１プロトコルにおいて前記上位プロトコルより下層で用いられる下位プロトコルのコネクションであって、一つの前記第１電子装置との接続に用いられ、それぞれが異なる前記対外アドレスに紐づけられた複数の下位コネクションを設定するように構成された接続部（２１）を、更に備え、
前記速度関連情報に従って、前記接続部によって設定された前記下位コネクションを使い分けるように構成された
中継装置。
【請求項３】
請求項１に記載の中継装置であって、
前記速度関連情報として、前記第２電子装置が接続されている物理的なパスを特定する情報、及び前記第２プロトコルにおいて前記上位プロトコルより下層で用いられる下位プロトコルの情報のいずれかを用いるように構成された、
中継装置。
【請求項４】
請求項３に記載の中継装置であって、
前記下位プロトコルの情報は、ＴＣＰ／ＵＤＰポート番号、ＩＰアドレス、ＭＡＣアドレス、ＣＡＮＩＤ、及びＣＡＮチャンネル識別情報のいずれかを含む
中継装置。
【請求項５】
請求項１に記載の中継装置であって、
前記変換テーブルは、同一の前記第１電子装置に紐づけられる全ての前記対内アドレスが同じ値を有するように設定された
中継装置。
【請求項６】
請求項１に記載の中継装置であって、
前記アドレス変換部は、前記第１電子装置から受信する前記上位プロトコルのメッセージに示された送信元を示す前記対外アドレス、及び送信先にて使用される前記第２プロトコルの種類を特定する情報に従って、前記変換テーブルの内容を更新するように構成された
中継装置。
【請求項７】
請求項１に記載の中継装置であって、
前記第１プロトコルにおける前記上位プロトコルは、ＤｏＩＰを含み、
前記第１プロトコルにおいて前記上位プロトコルより下層で用いられる下位プロトコルは、ＴＣＰを含む、
中継装置。
【請求項８】
請求項１に記載の中継装置であって、
前記第２プロトコルが、ＤｏＣＡＮ、ＵＤＳ、及びイーサネットのいずれかを含む、
中継装置。
【請求項９】
複数の電子装置間のデータ中継を行うデータ中継方法であって、
第１電子装置（４）との通信に用いる第１プロトコルと、第２電子装置（３）との通信に用いる第２プロトコルとの変換を相互に行うことと、
上位プロトコルにて、前記第１電子装置を示すために使用されるアドレス情報である対外アドレス及び対内アドレスを、相互に紐づける変換テーブル（２３１）に従って、前記第１電子装置から前記第２電子装置へのメッセージに示される前記対外アドレスを前記対内アドレスに変換すると共に、前記第２電子装置から前記第１電子装置へのメッセージに示される前記対内アドレスを、前記対外アドレスに変換することと、
を含み、
１つの前記第１電子装置に、複数の前記対外アドレスが割り当てられ、
前記変換テーブルは、速度関連情報によって識別される前記第２プロトコルの種類毎に、異なる前記対外アドレスが紐づけられるように設定され、
前記速度関連情報は、前記第２プロトコルの種類を、通信速度の違いで識別する際に用いられる情報である、
データ中継方法。
【請求項１０】
コンピュータを、複数の電子装置間のデータ中継を行う中継装置として機能させるためのプログラムであって、
前記中継装置は、
第１電子装置（４）との通信に用いる第１プロトコルと、第２電子装置（３）との通信に用いる第２プロトコルとの変換を相互に行うように構成されたプロトコル変換部（２２）と、
上位プロトコルにて、前記第１電子装置を示すために使用されるアドレス情報である対外アドレス及び対内アドレスを、相互に紐づける変換テーブル（２３１）に従って、前記第１電子装置から前記第２電子装置へのメッセージに示される前記対外アドレスを前記対内アドレスに変換すると共に、前記第２電子装置から前記第１電子装置へのメッセージに示される前記対内アドレスを、前記対外アドレスに変換するように構成されたアドレス変換部（２３）と、
を備え、
１つの前記第１電子装置に、複数の前記対外アドレスが割り当てられ、
前記変換テーブルは、速度関連情報によって識別される前記第２プロトコルの種類毎に、異なる前記対外アドレスが紐づけられるように設定され、
前記速度関連情報は、前記第２プロトコルの種類を、通信速度の違いで識別する際に用いられる情報である、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プロトコルの異なるネットワーク間を中継する技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
下記特許文献１には、中継装置とＥＣＵとの間の通信に、通信速度の異なる複数種類のプロトコルを用いる車載システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０７８８０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

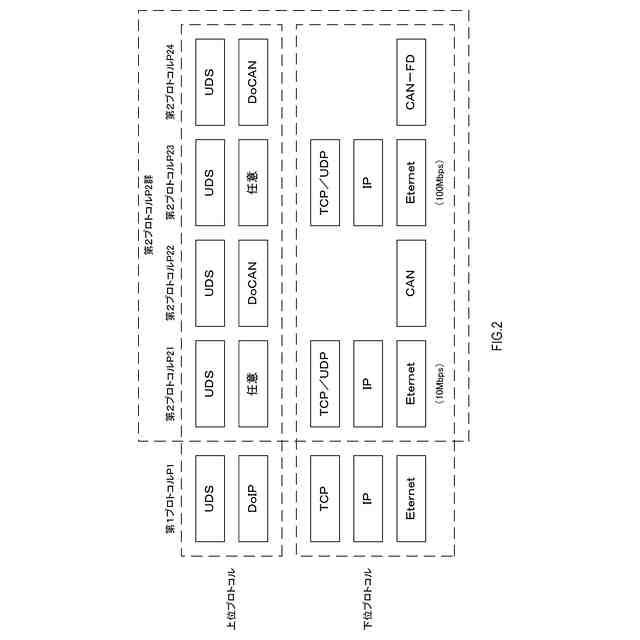

車載システムでは、外部ツールと中継装置との接続にイーサネットが用いられ、診断対象となる複数のＥＣＵと中継装置との接続に、イーサネットとＣＡＮとが混在する場合がある。イーサネット及びＣＡＮは登録商標である。イーサネットにおけるダイアグ通信は、例えばＤｏＩＰが知られており、ＣＡＮにおけるダイアグ通信は、例えばＤｏＣＡＮが知られている。ＤｏＩＰでは１フレームで送信できる長さのデータであっても、ＤｏＣＡＮでは複数フレームに分割して送信する必要がある。
【０００５】

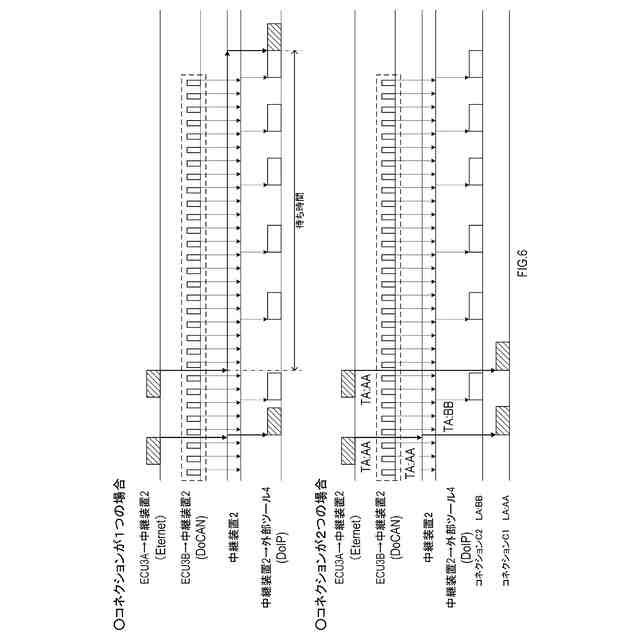

ところで、ＤｏＩＰの規格では、機器の識別に用いられるロジカルアドレス１つにつき、ＴＣＰコネクションが一つに限定されている。つまり、外部ツールに対応づけられるＴＣＰコネクションは、あるＥＣＵが一連のデータ転送を開始すると、その一連のデータ転送が完了するまで、他のＥＣＵのデータ転送を開始することができない。
【０００６】
従って、ＣＡＮにて中継装置に接続されたＥＣＵによる中継が開始されると、より高速なイーサネットにて中継装置に接続されたＥＣＵによる中継が開始されるまでの待ち時間が長くなるという課題があった。
【０００７】
本開示の１つの局面は、通信速度の異なる複数種類のプロトコルが混在するダイアグ通信において、通信効率を向上させる技術を提供する。
【課題を解決するための手段】
【０００８】
本開示の一態様は、複数の電子装置間のデータ中継を行う中継装置であって、プロトコル変換部（２２）と、アドレス変換部（２３）と、を備える。プロトコル変換部は、第１電子装置（４）との通信に用いる第１プロトコルと、第２電子装置（３）との通信に用いる第２プロトコルとの変換を相互に行うように構成される。アドレス変換部は、変換テーブル（２３１）に従って、第１電子装置から第２電子装置へのメッセージに示される対外アドレスを対内アドレスに変換すると共に、第２電子装置から第１電子装置へのメッセージに示される対内アドレスを、対外アドレスに変換するように構成される。変換テーブルは、上位プロトコルにて、第１電子装置を示すために使用されるアドレス情報である外用ドレス及び対内アドレスを相互に紐づける。１つの第１電子装置に、複数の対外アドレスが割り当てられる。変換テーブルは、速度関連情報によって識別される第２プロトコルの種類毎に、異なる対外アドレスが紐づけられるように設定される。速度関連情報は、第２プロトコルの種類を、通信速度の違いで識別する際に用いられる情報である。
【０００９】
このような構成によれば、通信速度の異なる複数種類のプロトコルが混在するダイアグ通信において、通信効率を向上させることができる。
本開示の一態様は、複数の電子装置間のデータ中継を行うデータ中継方法である。データ中継方法は、第１電子装置（４）との通信に用いる第１プロトコルと、第２電子装置（３）との通信に用いる第２プロトコルとの変換を相互に行うことを含む。データ中継方法は、変換テーブル（２３１）に従って、第１電子装置から第２電子装置へのメッセージに示される対外アドレスを対内アドレスに変換すると共に、第２電子装置から第１電子装置へのメッセージに示される対内アドレスを、対外アドレスに変換することを含む。変換テーブルは、上位プロトコルにて、第１電子装置を示すために使用されるアドレス情報である対外アドレス及び対内アドレスを紐づける。１つの第１電子装置に、複数の対外アドレスが割り当てられる。変換テーブルは、速度関連情報によって識別される第２プロトコルの種類毎に、異なる対外アドレスが紐づけられるように設定される。速度関連情報は、第２プロトコルの種類を、通信速度の違いで識別する際に用いられる情報である。このような方法を実施することにより、上述の中継装置と同様の効果を得ることができる。
【００１０】
本開示の一態様は、コンピュータを、上述の中継装置として機能させるためのプログラムである。このようなプログラムを実行することにより、上述の中継装置と同様の効果を得ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
