公開番号2025138844
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025113580,2023144491
出願日2025-07-04,2022-01-24
発明の名称スリムポップアウトワイドカメラレンズ
出願人コアフォトニクスリミテッド
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G02B 13/00 20060101AFI20250917BHJP(光学)
要約【課題】コンパクトデジタルカメラ用のレンズシステムを提供する。
【解決手段】センサ対角線SDを有するイメージセンサと、視野FOV>60degを有し、物体側から像側に向かって光軸に沿って配置されたN≧7のレンズエレメントL1～LNを有するレンズとを備え、それぞれのレンズエレメントLiは、|f_i|の大きさを有するそれぞれの焦点距離f_iを有し、レンズエレメントは大きなギャップ(BG)によって分離された2つのレンズグループG1およびG2に分割され、レンズはポップアウト状態で20mm未満のポップアウト全トラック長さTTLを有し、潰れた状態で潰れた全トラック長さ(c―TTL)を有し、レンズシステムはBGを潰すことによってポップアウト状態から潰れた状態に及びその逆に切り替わるように構成され、BG>0.25×TTLであり、SD≧12mmであり、比率c―TTL/SD<0.7である。

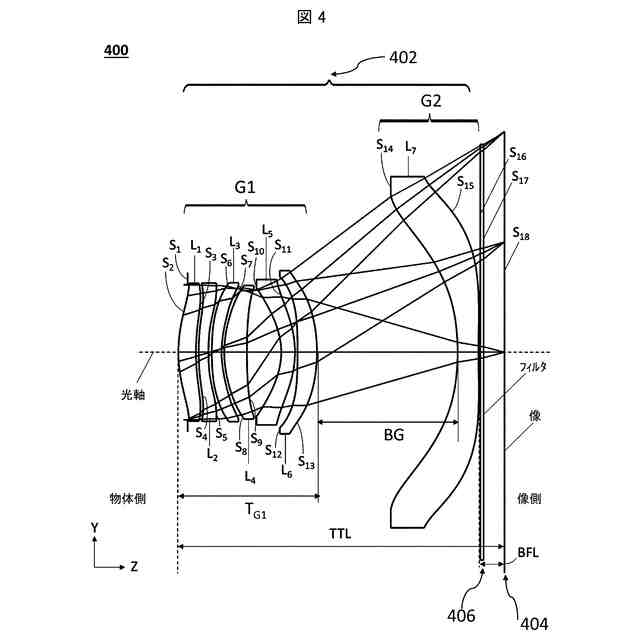

【選択図】図4
特許請求の範囲【請求項１】
コンパクトデジタルカメラのためのレンズシステムであって、
センサ対角線ＳＤを有するイメージセンサと、
視野ＦＯＶ＞６０ｄｅｇを有し、後方焦点距離（ＢＦＬ）、有効焦点距離（ＥＦＬ）、及び、物体側から像側に向かってＬ１から始まるレンズ光軸（ＯＡ）に沿って配置されたＮ≧６のレンズエレメントＬ１～ＬＮを有するレンズとを備え、
前記レンズは、８．５ｍｍから１２．５ｍｍの範囲のポップアウト状態全トラック長さ（ＴＴＬ）と、折り畳まれた状態における折り畳まれた全トラック長さ（ｃ―ＴＴＬ）とを有し、
前記レンズシステムはＢＦＬを折り畳まれたｃ－ＢＦＬに折り畳むことによって、ポップアウト状態から折り畳まれた状態に切り替わるように構成され、ＳＤ≧１５ｍｍであり、ＢＦＬ＞０．１５×ＴＴＬであり、比率ｃ―ＴＴＬ／ＳＤ＜０．６５であるレンズシステム。
続きを表示（約 470 文字）【請求項２】
Ｎ＝７である、請求項１に記載のレンズシステム。
【請求項３】
Ｎ＝６又はＮ＝８である、請求項１に記載のレンズシステム。
【請求項４】
ｃ―ＴＴＬ／ＳＤ＜０．６２５である、請求項１に記載のレンズシステム。
【請求項５】
ＳＤ≦１７ｍｍである、請求項１に記載のレンズシステム。
【請求項６】
ＴＴＬ／ＳＤ≦０．６５である、請求項１に記載のレンズシステム。
【請求項７】
ＴＴＬ／ＳＤが、０．５９から０．６５の範囲である、請求項１に記載のレンズシステム。
【請求項８】
ＢＦＬ／ＴＴＬが、０．１７から０．２８の範囲である、請求項１に記載のレンズシステム。
【請求項９】
ＴＴＬ／ＳＤが、０．５９から０．６５の範囲である、請求項１に記載のレンズシステム。
【請求項１０】
前記レンズシステムが、２未満のＦ値を有する、請求項１に記載のレンズシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【発明の詳細な説明】
【０００１】
（関連出願の相互参照）
本出願は２０２１年１月２５日に出願された米国仮特許出願第６３／１４１，１２８号からの優先権の利益を主張し、その全体が参照により本明細書に組み込まれる。
続きを表示（約 1,000 文字）【０００２】
（技術分野）
本開示は一般に、デジタルカメラに関し、より詳細には、ポップアウト機構およびレンズを備えたデジタルカメラに関する。
【０００３】
（定義）
本出願において、また、明細書および説明を通して言及される光学的および他の特性について、以下の記号および略語が、当技術分野で知られているすべての用語に使用される。
【０００４】
全トラック長さ（ＴＴＬ）：システムが無限遠の物体距離に合焦されたとき、第１のレンズエレメントＬ１の前面Ｓ１の点とイメージセンサとの間の、レンズの光軸に平行な軸に沿って測定された、最大距離。
【０００５】
後方焦点距離（ＢＦＬ）：レンズの光軸に平行な軸に沿って測定した、最後のレンズエレメントＬＮの後表面Ｓ２Ｎの点とイメージセンサーとの間の、システムが無限遠の物体距離に集束されたときの最小距離。
【０００６】
有効焦点距離（ＥＦＬ）：レンズ（レンズ要素Ｌ１からＬＮの集合体）における、レンズの後側主点Ｐ´と後側焦点Ｆ´との距離。
【０００７】
Ｆ値（ｆ／＃）：入射瞳直径に対するＥＦＬの比率。
【０００８】
（背景技術）
マルチアパーチャデジタルカメラ（またはマルチカメラ）は、現在のモバイルハンドヘルド電子デバイス（またはスマートフォン、タブレットなどを実施するための短い「モバイルデバイス」）において一般的である。概して、７０～９０度のワイドカメラ視野（ＦＯＶ
Ｗ
）を有するワイドカメラは、モバイル機器のメイン（または「主要な」）カメラとして機能する。
【０００９】
主な課題は、これまで以上に高画質（ＩＱ）をサポートし、例えば１０ｍｍ未満の装置高さの薄型モバイル機器に依然として適合するワイドカメラのデザインである。広いカメラのＩＱを向上させるための有望なパスの１つは、より大きなイメージセンサーの組み込みである。
【００１０】
図１Ａは、ＴＴＬ、ＥＦＬ、ＢＦＬなどのさまざまなカメラエンティティの定義を概略的に示す。モバイル機器に組み込まれるマルチカメラに使用されるほとんどの小型レンズにおいて、ＴＴＬはワイドレンズ用について例えば図１Ａに示されるように、ＥＦＬよりも大きい。
（【００１１】以降は省略されています）
