公開番号2025137745
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025123437,2021122747
出願日2025-07-23,2021-07-27
発明の名称ズームレンズ及び撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 15/20 20060101AFI20250911BHJP(光学)
要約【課題】高変倍比を達成しながら小型軽量なズームレンズ、及びこのズームレンズを備えた撮像装置を提供する。
【解決手段】ズームレンズは、物体側から像側へ順に、正の屈折力を有する第1レンズ群と、負の屈折力を有する第2レンズ群と、複数のレンズ群を有する後続群と、からなり、第2レンズ群の最も像側のレンズ面より像側に開口絞りを含み、後続群内の最も像側のレンズ群は、物体側のレンズ面が空気に接した凹面である負レンズを少なくとも1枚含み、変倍の際、第1レンズ群と第2レンズ群との間隔が変化し、第2レンズ群と後続群との間隔が変化し、後続群内の隣接するレンズ群の全ての間隔が変化する。ズームレンズは、予め定められた条件式を満足する。

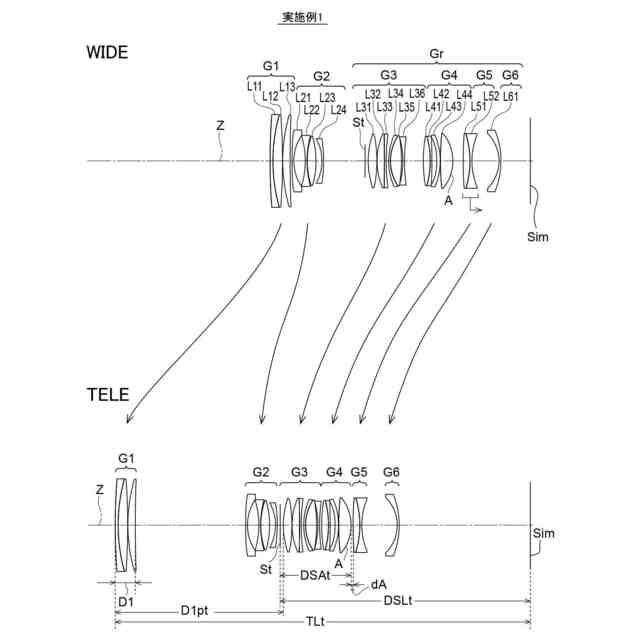

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、複数のレンズ群を有する後続群と、からなり、
前記第２レンズ群の最も像側のレンズ面より像側に開口絞りを含み、
前記後続群内の最も像側のレンズ群は、物体側のレンズ面が空気に接した凹面である負レンズを少なくとも１枚含み、
変倍の際、前記第１レンズ群と前記第２レンズ群との間隔が変化し、前記第２レンズ群と前記後続群との間隔が変化し、前記後続群内の隣接するレンズ群の全ての間隔が変化し、
変倍の際、前記第１レンズ群、前記第２レンズ群及び前記複数のレンズ群の内部のレンズ間隔は不変であり、
前記第１レンズ群は、物体側から像側へ順に、物体側に凸面を向けた負メニスカスレンズと正レンズが接合された接合レンズと、物体側に凸面を向けた正メニスカスレンズと、からなり、
前記第２レンズ群は、最も像側に、接合されていない像側に凸面を向けた負メニスカスレンズを含み、
前記後続群は、最も物体側から像側へ順に連続して、正の屈折力を有する第３レンズ群と、正の屈折力を有する第４レンズ群と、を含み、
前記後続群内の最も像側のレンズ群は、負の屈折力を有し、
前記後続群は、正レンズと負レンズが接合された接合レンズを３つのみ含み、
前記後続群は、合焦の際に光軸に沿って移動するフォーカス群を、前記第４レンズ群より像側に含み、
無限遠物体に合焦した状態における広角端での、全系の焦点距離をｆｗ、
無限遠物体に合焦した状態における広角端での、前記第１レンズ群の最も物体側のレンズ面から近軸入射瞳位置までの光軸上の距離をＤｅｎｗ、
Ｄｅｎｗの符号は、前記第１レンズ群の最も物体側のレンズ面より近軸入射瞳位置が像側にあれば正、前記第１レンズ群の最も物体側のレンズ面より近軸入射瞳位置が物体側にあれば負、
前記第１レンズ群の最も物体側のレンズのｄ線基準のアッベ数をν１、
無限遠物体に合焦した状態における、前記後続群に含まれる正の屈折力を有するレンズ群のうち最も物体側のレンズ群の焦点距離をｆｐ、
前記第２レンズ群の焦点距離をｆ２、
前記第１レンズ群の焦点距離をｆ１、とした場合、
０．７＜ｆｗ／Ｄｅｎｗ＜１．５（１）
１４＜ν１＜２７．３（１３－２）
－３．９＜ｆｐ／ｆ２＜－１．９５（１９－４）
－０．２３＜ｆ２／ｆ１≦－０．１６４５（２３－５）
で表される条件式（１）、（１３－２）、（１９－４）、及び（２３－５）を満足するズームレンズ。
続きを表示（約 1,200 文字）【請求項２】
無限遠物体に合焦した状態における広角端での、近軸射出瞳位置から像面までの光軸上の距離をＤｅｘｗ、
Ｄｅｘｗの符号は、像面より近軸射出瞳位置が物体側にあれば正、像面より近軸射出瞳位置が像側にあれば負、とした場合、
０．２５＜ｆｗ／Ｄｅｘｗ＜１（２）
で表される条件式（２）を満足する請求項１に記載のズームレンズ。
【請求項３】
前記第１レンズ群の最も物体側のレンズ面から前記第１レンズ群の最も像側のレンズ面までの光軸上の距離をＤ１、
無限遠物体に合焦した状態における望遠端での、前記第１レンズ群の最も物体側のレンズ面から前記後続群の最も像側のレンズ面までの光軸上の距離と、空気換算距離でのバックフォーカスとの和をＴＬｔ、とした場合、
０．０１＜Ｄ１／ＴＬｔ＜０．１（３）
で表される条件式（３）を満足する請求項１又は請求項２に記載のズームレンズ。
【請求項４】
無限遠物体に合焦した状態における広角端での、空気換算距離のバックフォーカスをＢＦｗ、
広角端での最大像高をＹｗ、とした場合、
０．３８＜ＢＦｗ／Ｙｗ＜１．５（１２）
で表される条件式（１２）を満足する請求項１から請求項３の何れか１項に記載のズームレンズ。
【請求項５】
前記第１レンズ群の最も物体側のレンズのｄ線に対する屈折率をＮ１とした場合、
１．７＜Ｎ１＜２．３（１４）
で表される条件式（１４）を満足する請求項１から請求項４の何れか１項に記載のズームレンズ。
【請求項６】
１．７＜Ｎ１≦１．９６３（１４－３）
で表される条件式（１４－３）を満足する請求項５に記載のズームレンズ。
【請求項７】
前記第２レンズ群に含まれる負レンズのうち、最も物体側の負レンズのｄ線に対する屈折率をＮ２ｎとした場合、
１．６＜Ｎ２ｎ＜２．２（１５）
で表される条件式（１５）を満足する請求項１から請求項６の何れか１項に記載のズームレンズ。
【請求項８】
１．６５＜Ｎ２ｎ＜２．１１（１５－１）
で表される条件式（１５－１）を満足する請求項７に記載のズームレンズ。
【請求項９】
１．６５＜Ｎ２ｎ≦１．９５３７５（１５－３）
で表される条件式（１５－３）を満足する請求項８に記載のズームレンズ。
【請求項１０】
前記後続群に含まれる負レンズのうち、最も像側の負レンズのｄ線基準のアッベ数をνｎＬとした場合、
２７＜νｎＬ＜１０２（１７）
で表される条件式（１７）を満足する請求項１から請求項９の何れか１項に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ズームレンズ、及び撮像装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
デジタルカメラ及びビデオカメラ等の撮像装置に適用可能なズームレンズとして、例えば、下記特許文献１に記載のレンズ系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１３６０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、高変倍比を達成しながら小型軽量なズームレンズが要望されている。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、高変倍比を達成しながら小型軽量なズームレンズ、及びこのズームレンズを備えた撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、ズームレンズであって、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、複数のレンズ群を有する後続群と、からなり、第２レンズ群の最も像側のレンズ面より像側に開口絞りを含み、後続群内の最も像側のレンズ群は、物体側のレンズ面が空気に接した凹面である負レンズを少なくとも１枚含み、変倍の際、第１レンズ群と第２レンズ群との間隔が変化し、第２レンズ群と後続群との間隔が変化し、後続群内の隣接するレンズ群の全ての間隔が変化し、変倍の際、第１レンズ群、第２レンズ群及び複数のレンズ群の内部のレンズ間隔は不変であり、無限遠物体に合焦した状態における広角端での、全系の焦点距離をｆｗ、無限遠物体に合焦した状態における広角端での、第１レンズ群の最も物体側のレンズ面から近軸入射瞳位置までの光軸上の距離をＤｅｎｗ、Ｄｅｎｗの符号は、第１レンズ群の最も物体側のレンズ面より近軸入射瞳位置が像側にあれば正、第１レンズ群の最も物体側のレンズ面より近軸入射瞳位置が物体側にあれば負、とした場合、
０．７＜ｆｗ／Ｄｅｎｗ＜１．５（１）
で表される条件式（１）を満足する。
【０００７】
上記第１の態様において、無限遠物体に合焦した状態における広角端での、近軸射出瞳位置から像面までの光軸上の距離をＤｅｘｗ、Ｄｅｘｗの符号は、像面より近軸射出瞳位置が物体側にあれば正、像面より近軸射出瞳位置が像側にあれば負、とした場合、
０．２５＜ｆｗ／Ｄｅｘｗ＜１（２）
で表される条件式（２）を満足することが好ましい。
【０００８】
上記第１の態様において、第１レンズ群の最も物体側のレンズ面から第１レンズ群の最も像側のレンズ面までの光軸上の距離をＤ１、無限遠物体に合焦した状態における望遠端での、第１レンズ群の最も物体側のレンズ面から後続群の最も像側のレンズ面までの光軸上の距離と、空気換算距離でのバックフォーカスとの和をＴＬｔ、とした場合、
０．０１＜Ｄ１／ＴＬｔ＜０．１（３）
で表される条件式（３）を満足することが好ましい。
【０００９】
上記第１の態様において、無限遠物体に合焦した状態における望遠端での、全系の焦点距離をｆｔ、とした場合、
４．９＜ｆｔ／ｆｗ＜１２（４）
で表される条件式（４）を満足することが好ましい。
【００１０】
上記第１の態様において、後続群は、像側のレンズ面が空気に接した凸面であるＬｘレンズを少なくとも１枚含み、開口絞りの像側に隣接するレンズ面からＬｘレンズの像側のレンズ面までで構成される少なくとも１つの光学系のうち、無限遠物体に合焦した状態において開口絞りを物点とした場合の広角端での横倍率の逆数の絶対値が最小となるＡ光学系における横倍率をβＡとした場合、
－０．５＜１／βＡ＜０．５（５）
で表される条件式（５）を満足することが好ましい。
（【００１１】以降は省略されています）
