特許ウォッチ

公開番号2025137620
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025117229,2024029476
出願日2025-07-11,2019-07-09
発明の名称卑金属めっき膜
出願人株式会社ダイセル
代理人弁理士法人三枝国際特許事務所
主分類C25D 15/02 20060101AFI20250911BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】高い光沢度及び耐酸化性を有する卑金属めっき膜を製造する上で有用な卑金属めっき浴を提供する。
【解決手段】親水性ナノダイヤモンド粒子を含む卑金属めっき膜の酸化防止剤。
【選択図】なし
特許請求の範囲【請求項１】
親水性ナノダイヤモンド粒子を含む卑金属めっき膜の酸化防止剤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、卑金属めっき膜、卑金属めっき浴、前記卑金属めっき膜の製造方法、前記卑金属めっき膜を備えた電子部品、卑金属めっき膜の光沢剤及び卑金属めっき膜の酸化防止剤に関する。
続きを表示（約 1,400 文字）【０００２】
本明細書において、「ナノダイヤモンド」を「ＮＤ」と記載することがある。
【背景技術】
【０００３】
電気・電子機器に用いられる低電流（信号系）スイッチやコネクタなどの接続部品のうち低い接触荷重で繰り返し使用される接続部品は、高い接続信頼性が要求されるため、このような接続部品として導電性金属部材の表面を貴金属等の金属でめっきした接続部品が使用されている。そして、めっき膜は導電性に加えて適度な光沢を有することを要求される場合がある。
【０００４】
特許文献１には、炭素系微粒子と複合させた高品質の信頼性の高いめっき膜を得ることを目的として、カーボンナノチューブ等の炭素系微粒子を非水溶性溶媒に分散させた後、銅イオン等の卑金属イオンを含有した金属塩水溶液に非水溶性溶媒を添加して撹拌し、前記炭素系微粒子を卑金属塩水溶液中に分散させるめっき浴の作製方法が開示されている。この方法で作製されためっき浴を用いることにより、不純物の混入が抑制された電子部品が得られるとされている。しかし、この方法ではめっき膜に高い光沢を付与することはできない。また、卑金属は空気酸化を受け易い。
【０００５】
めっき膜に光沢を付与する方法としては、結晶核に吸着して結晶の成長を阻害することによって結晶を微細化する作用を有する光沢剤をめっき浴に添加することにより、析出した貴金属の表面を平滑化して光沢を出すことが行われている（例えば、特許文献２参照）。
【０００６】
非特許文献１は、ナノダイヤモンド粒子をめっき浴に加えてめっき膜にナノダイヤモンド粒子を取り込ませることを提案しているが、ナノダイヤモンド粒子はめっき液中に十分分散できていないので、めっき浴中のナノダイヤモンド粒子はμｍオーダーまで凝集していることが記載されている。
【０００７】
特許文献３は、親水性ポリマー又はイオン性官能基が導入されたダイヤモンド微粒子を界面活性剤とともに金属めっき液に添加する構成が記載され、実施例１でアニオン性官能基導入ダイヤモンド微粒子１ｇ／Ｌを含む分散液を２ｇ／Ｌの割合で添加し、実施例２でＰＥＧ導入ダイヤモンド微粒子１ｇ／Ｌを含む分散液を０．１ｇ／Ｌの割合で添加する構成が記載されているが、これらの添加量ではめっき膜の光沢度、耐酸化性の向上は見込めない。
【０００８】
特許文献４は、親水性ポリマー又はイオン性官能基が導入された平均粒径１０ｎｍ～３００ｎｍのダイヤモンド微粒子、平均粒径１００ｎｍ～３００ｎｍのフッ素樹脂微粒子及び界面活性剤を金属めっき液に添加する構成が記載され、実施例１，２でグラフト化ダイヤモンド微粒子を2.0ｇ/Ｌ含む無電解複合めっき液が記載されているが、このような高濃度のダイヤモンド微粒子を含むめっき液では、めっき膜の光沢度、耐酸化性の向上は見込めない。
【先行技術文献】
【特許文献】
【０００９】
ＷＯ２０１１／０４８９８４
特開２０１５－１１７４２４号公報
特開２０１１－１４９０７１号公報
特開２０１２－０９２４１６号公報
【非特許文献】
【００１０】
松原浩「表面技術」Vol.65, No.2、(2014)、88-93頁
【発明の概要】
【発明が解決しようとする課題】

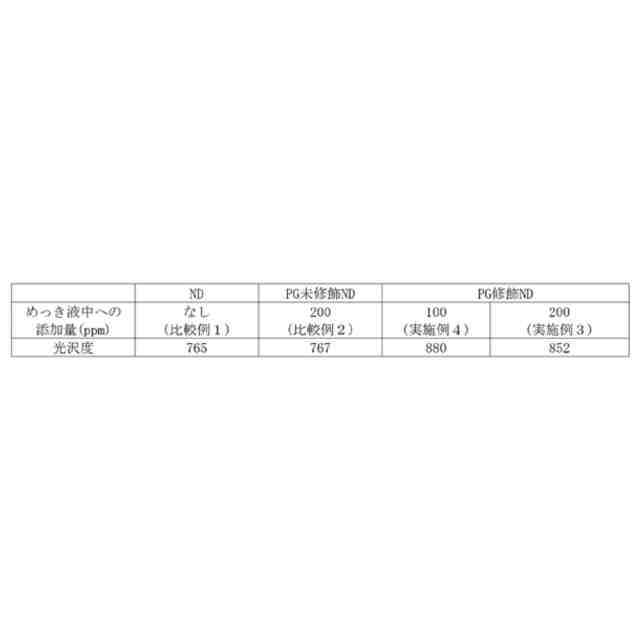

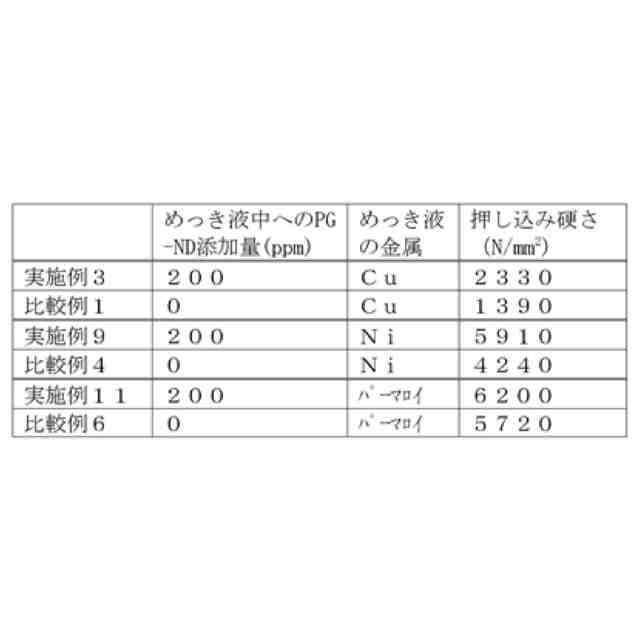

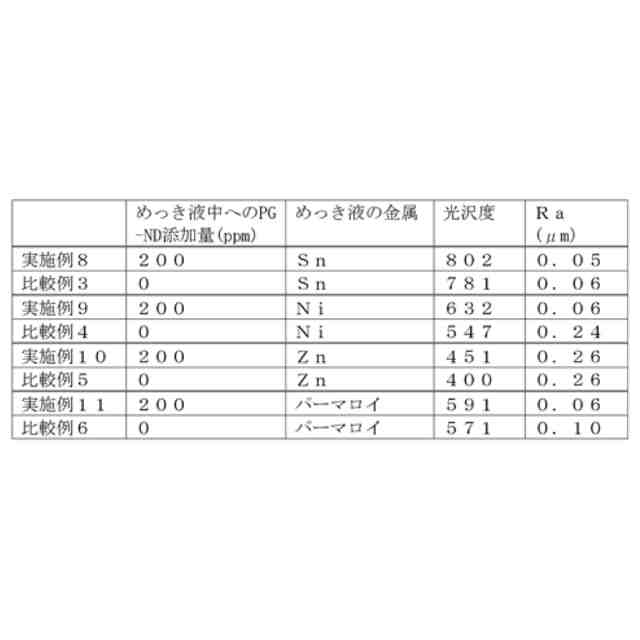

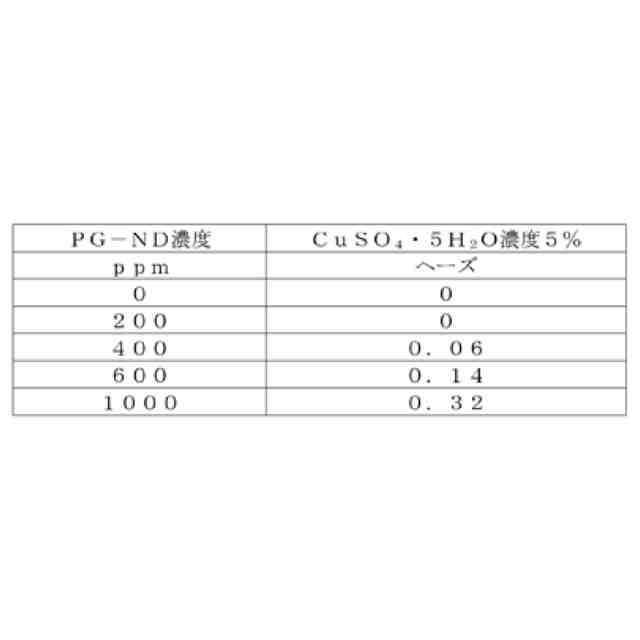

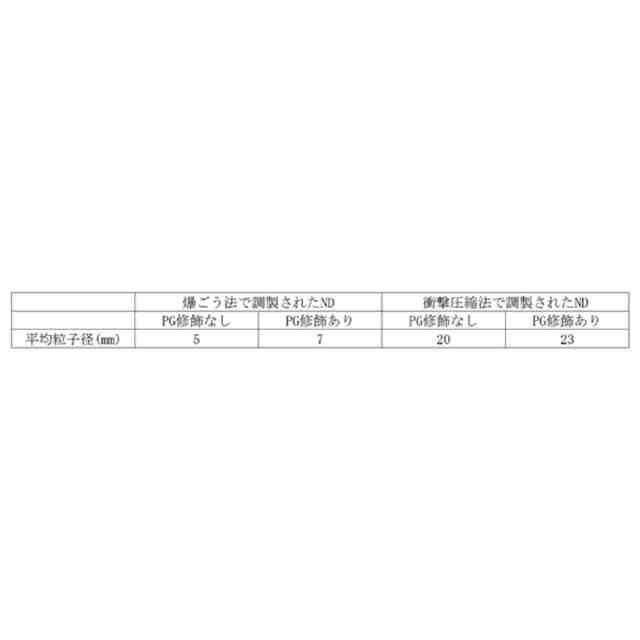

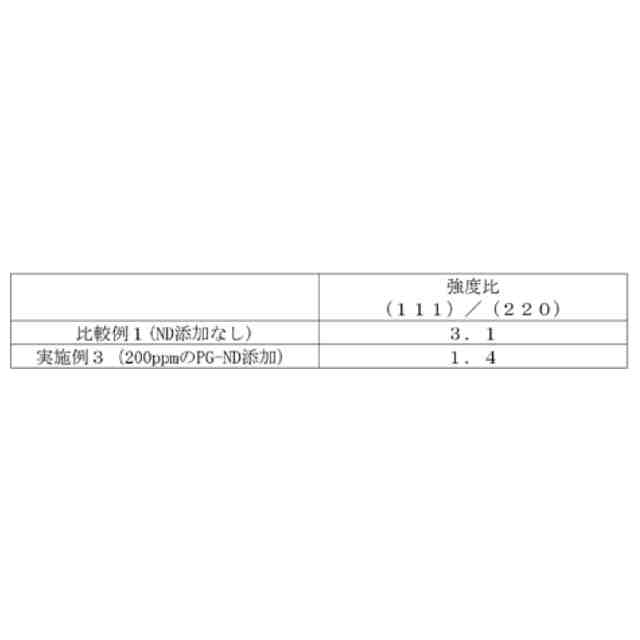

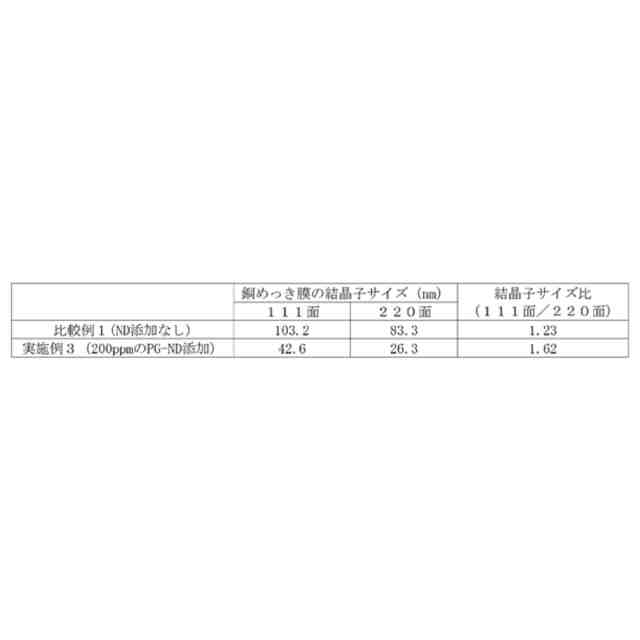

（【００１１】以降は省略されています）

関連特許
