公開番号2025135372
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033180
出願日2024-03-05
発明の名称室内機、空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 13/20 20060101AFI20250910BHJP(加熱;レンジ;換気)
要約【課題】調和空気に紫外線を照射可能でありながら、紫外線モジュールの配置に起因する騒音の発生を抑制できる空気調和装置の室内機を提供する。
【解決手段】
室内機は、クロスフローファンと、熱交換器と、紫外線モジュールとを備える。クロスフローファンは、気流を生成する。熱交換器は、気流が通過する熱交換器である。紫外線モジュールは、熱交換器を通過した気流が通る通気経路に紫外線を照射する発光ダイオードを有する。通気経路は、クロスフローファンの長手方向の一方側に設けられた第1仕切部によって、長手方向の一方側が仕切られる。紫外線モジュールは、前記通気経路に設けられ、かつ、長手方向において、第1仕切部の通気経路に対向する面よりも一方側に設けられる。

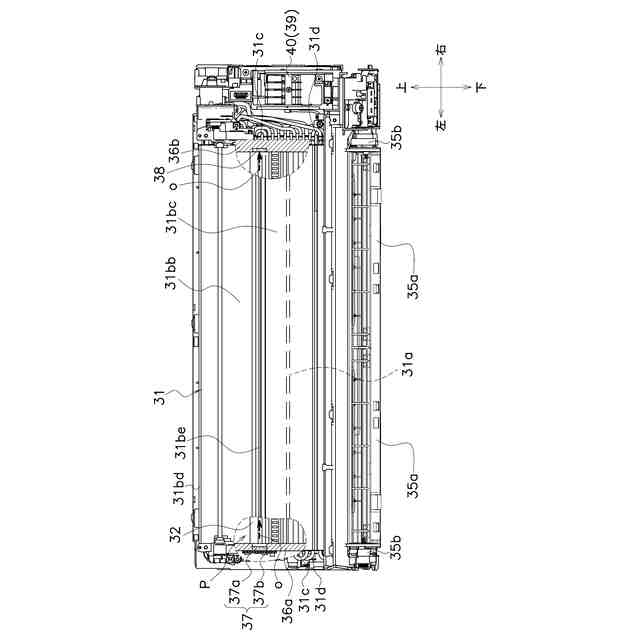

【選択図】図5
特許請求の範囲【請求項１】

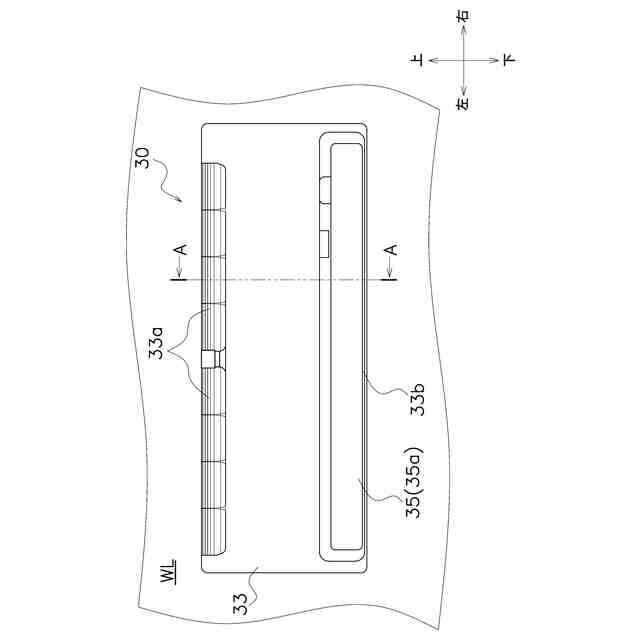

空気調和装置（１０）の室内機（３０）であって、
気流（ｆ）を生成するクロスフローファン（３２）と、
前記気流（ｆ）が通過する熱交換器（３１）と、
前記熱交換器（３１）を通過した前記気流（ｆ）が通る通気経路（Ｐ）に紫外線を照射する発光ダイオード（３７ａ）を有する紫外線モジュール（３７）と、
を備え、
前記通気経路（Ｐ）は、
前記クロスフローファン（３２）の長手方向の一方側に設けられた第１仕切部（３６ａ）によって、前記長手方向の前記一方側が仕切られ、
前記紫外線モジュール（３７）は、

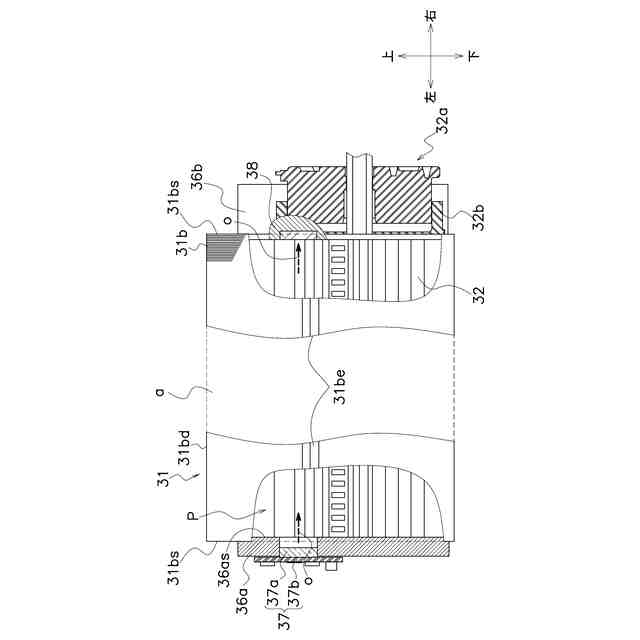

前記通気経路（Ｐ）に設けられ、かつ、前記長手方向において、前記第１仕切部（３６ａ）の前記通気経路（Ｐ）に対向する面（３６ａｓ）よりも前記一方側に設けられる、
室内機（３０）。
続きを表示（約 940 文字）【請求項２】
前記熱交換器（３１）は、
前記長手方向に所定の間隔を空けて配置された複数の伝熱フィン（３１ｂ）を有し、
前記紫外線モジュール（３７）は、
前記長手方向において、複数の前記伝熱フィン（３１ｂ）が並べられたフィン配置領域（ａ）の外側に配置される、
請求項１に記載の室内機（３０）。
【請求項３】
前記第１仕切部（３６ａ）は、
樹脂製である、
請求項１に記載の室内機（３０）。
【請求項４】
前記紫外線モジュール（３７）は、
前方から見て、前記クロスフローファン（３２）を駆動するモータ（３２ａ）に含まれるロータ（３２ｂ）と重なる位置に配置される、
請求項１に記載の室内機（３０）。
【請求項５】

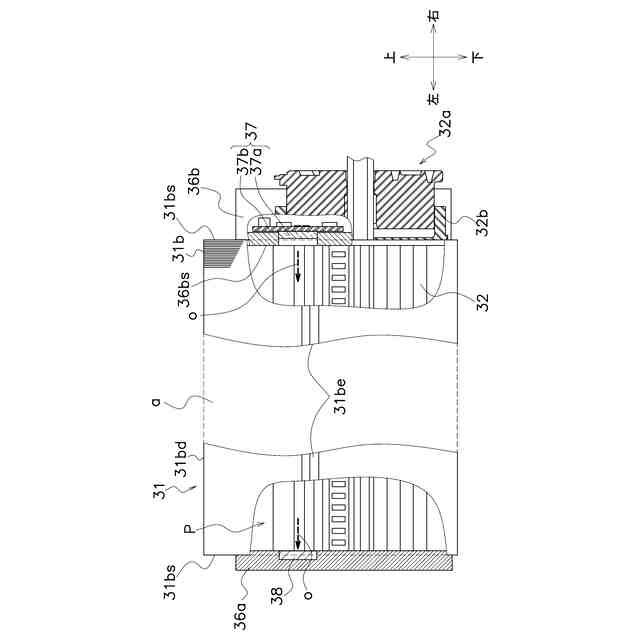

前記紫外線モジュール（３７）から放射された紫外線を反射する反射部材（３８）と、
前記通気経路（Ｐ）を挟んで前記長手方向の他方側に設けられ、前記第１仕切部（３６ａ）とともに前記通気経路（Ｐ）を仕切る第２仕切部（３６ｂ）と
をさらに備え、
前記反射部材（３８）は、
前記第２仕切部（３６ｂ）から前記通気経路（Ｐ）に突出しないように、前記第２仕切部（３６ｂ）に固定される、
請求項１に記載の室内機（３０）。
【請求項６】
前記反射部材（３８）は、
前方から見て、前記クロスフローファン（３２）を駆動するモータ（３２ａ）に含まれるロータ（３２ｂ）と重なる位置に配置される、
請求項５に記載の室内機（３０）。
【請求項７】
前記紫外線モジュール（３７）は、

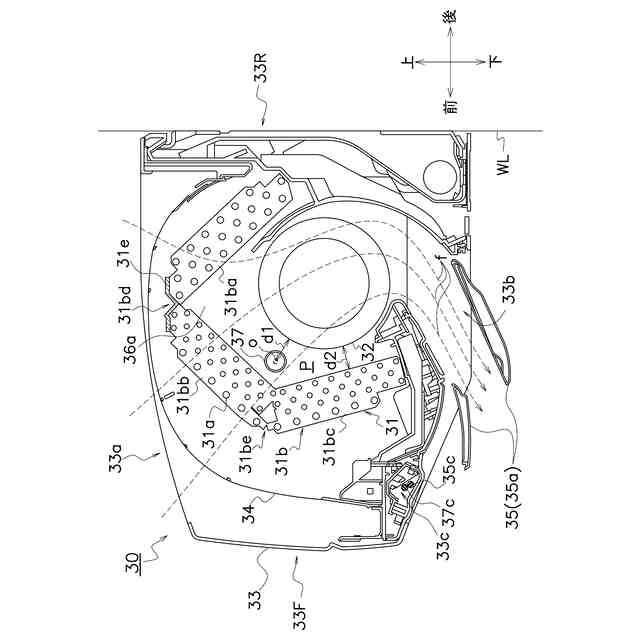

前記発光ダイオード（３７ａ）の光軸（ｏ）と、前記クロスフローファン（３２）との最短距離（ｄ１）が、前記熱交換器（３１）と、前記クロスフローファン（３２）との最短距離（ｄ２）よりも大きくなる位置に配置される、
請求項１に記載の室内機（３０）。
【請求項８】

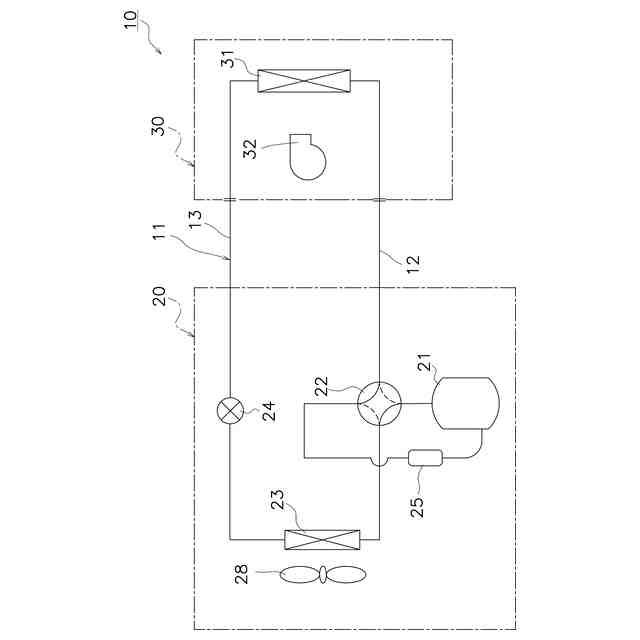

請求項１から請求項７のいずれか１項に記載の室内機（３０）と、
室外機（２０）とを備える
空気調和装置（１０）。

発明の詳細な説明【技術分野】
【０００１】
室内機及び空気調和装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１（特開２０２２－１６０２９２号公報）は、紫外線を照射する発光ダイオード及び当該紫外線の配光を平行光に変換する配光制御部を有する紫外線照射装置が、筐体内部の吸込口又は吹出口に配置された空調機用室内機を開示している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
クロスフローファンが用いられた室内機では、流入する気流がクロスフローファンやクロスフローファンの近傍に配置された部材を通過する際に騒音（ＮＺ音等と呼ばれる）が発生することが知られている。特許文献１が開示する室内機においても、発光ダイオード及びこれを有する紫外線モジュールの配置によっては気流が紫外線モジュールにより流れが妨げられることで騒音が発生するおそれがあることから、紫外線モジュールの配置に改善の余地があった。
【０００４】
本開示は、調和空気に紫外線を照射可能でありながら、紫外線モジュールの配置に起因する騒音の発生を抑制できる室内機及び空気調和装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
第１観点の室内機は、空気調和装置の室内機である。室内機は、クロスフローファンと、熱交換器と、紫外線モジュールとを備える。
【０００６】
クロスフローファンは、気流を生成する。熱交換器は、気流が通過する熱交換器である。紫外線モジュールは、熱交換器を通過した気流が通る通気経路に紫外線を照射する発光ダイオードを有する。
【０００７】
通気経路は、クロスフローファンの長手方向の一方側に設けられた第１仕切部によって、長手方向の一方側が仕切られる。紫外線モジュールは、通気経路に設けられ、かつ、長手方向において、第１仕切部の通気経路に対向する面よりも一方側に設けられる。
【０００８】
本室内機において、紫外線モジュールは、第１仕切部の通気経路に対向する面よりも一方側に設けられるため、クロスフローファンに流入する気流（調和空気）の流れを妨げない。したがって、室内機によれば、調和空気に紫外線を照射可能でありながら、紫外線モジュールの配置に起因する騒音の発生を抑制できる。
【０００９】
第２観点の室内機は、第１観点の室内機であって、熱交換器が、長手方向に所定の間隔を空けて配置された複数の伝熱フィンを有する。紫外線モジュールは、長手方向において、複数の伝熱フィンが並べられたフィン配置領域の外側に配置される。
【００１０】
本室内機によれば、紫外線モジュールがフィン配置領域を通過した気流のスムーズな流れを阻害しないため、熱交換器の熱交換効率の低下が抑制される。
（【００１１】以降は省略されています）
