公開番号2025133696
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025010758
出願日2025-01-24
発明の名称空気調和機
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 11/86 20180101AFI20250904BHJP(加熱;レンジ;換気)
要約【課題】消費電力量の調整要求対応時に圧縮機の発停回数を少なくする。

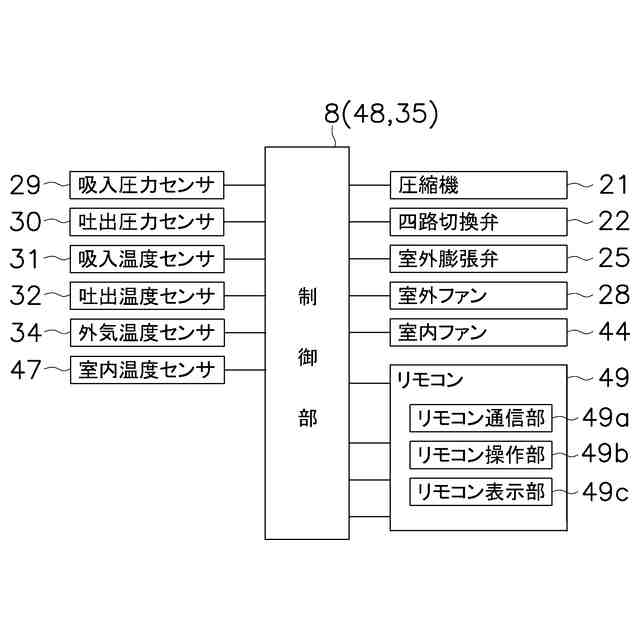

【解決手段】空気調和機1は、制御部8と、室内温度センサ47と、通信部8aとを備える。制御部8は、冷房運転時において、消費電力量の調整要求非対応時に、圧縮機21を停止させる第1温度と室内温度Trとの差に基づいて空気調和機1の能力を制御し、室内温度Trが第1温度に到達して、さらに第1温度と現在の室内温度Trとの差が所定範囲の状態で第1時間T1継続する第1条件を満たすと、圧縮機21を停止する。制御部8は、消費電力量の調整要求対応時に、圧縮機21を停止させる第2温度と室内温度Trとの差に基づいて空気調和機1の能力を制御し、室内温度Trが第2温度に到達して、さらに第2温度と現在の室内温度Trの差が所定範囲の状態で第1時間T1よりも長い第2時間T2継続する第2条件を満たすと、圧縮機21を停止する。

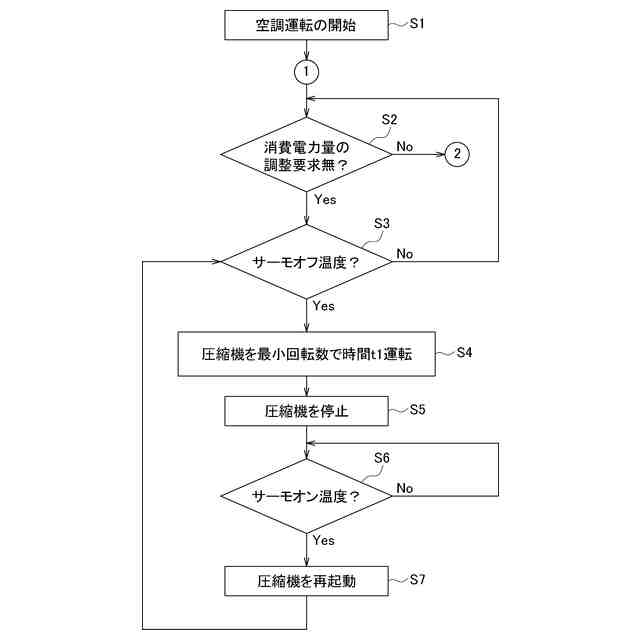

【選択図】図4
特許請求の範囲【請求項１】

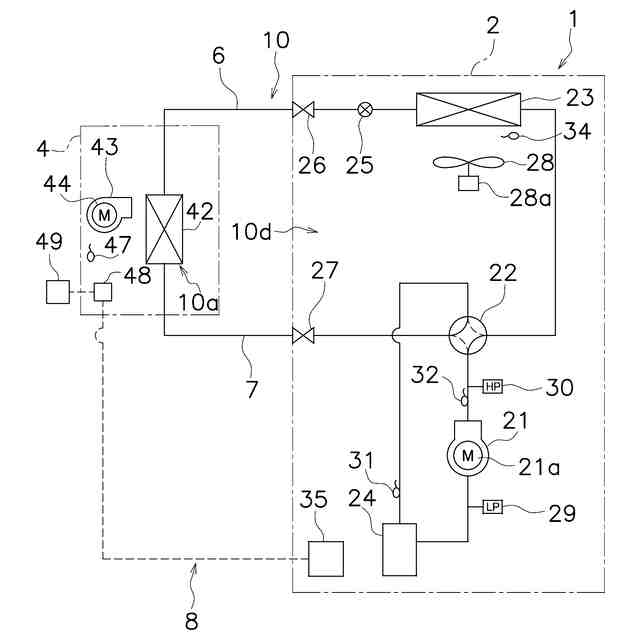

圧縮機（２１）を含む室外ユニット（２）と室内ユニット（４）とが接続されることで構成される冷凍サイクルを有する空気調和機（１、１ａ）であって、
制御部（８）と、
室内温度を検出する室内温度検出部（４７）と、
消費電力量の調整要求を受信する通信部（８ａ）と、
を備え、
前記制御部は、冷房運転時において、
前記消費電力量の調整要求非対応時に、
ユーザが設定した目標室内温度に基づいて決定される第１温度と、前記室内温度との差に基づいて、前記空気調和機の能力を制御し、
前記室内温度が前記第１温度に到達して、さらに前記第１温度と現在の室内温度との差が所定の範囲内である状態が、第１時間（Ｔ１）継続する第１条件を満たすと、前記圧縮機を停止し、
前記消費電力量の調整要求対応時に、
ユーザが設定した目標室内温度に基づいて決定される第２温度と、前記室内温度との差に基づいて、前記空気調和機の能力を制御し、
前記室内温度が前記第２温度に到達して、さらに前記第２温度と現在の室内温度の差が所定の範囲内である状態が、前記第１時間よりも長い第２時間（Ｔ２）継続する第２条件を満たすと、前記圧縮機を停止し、
前記第２温度は、前記第１温度よりも高い、
空気調和機。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、暖房運転時において、
前記消費電力量の調整要求非対応時に、
ユーザが設定した目標室内温度に基づいて決定される第３温度と、前記室内温度との差に基づいて、前記空気調和機の能力を制御し、
前記室内温度が前記第３温度に到達して、さらに前記第３温度と現在の室内温度との差が所定の範囲内である状態が、第３時間（Ｔ３）継続する第３条件を満たすと、前記圧縮機を停止し、
前記消費電力量の調整要求対応時に、
ユーザが設定した目標室内温度に基づいて決定される第４温度と、前記室内温度との差に基づいて、前記空気調和機の能力を制御し、
前記室内温度が前記第４温度に到達して、さらに前記第４温度と現在の室内温度の差が所定の範囲内である状態が、前記第３時間よりも長い第４時間（Ｔ４）継続する第４条件を満たすと、前記圧縮機を停止し、
前記第４温度は、前記第３温度よりも低い、
請求項１に記載の空気調和機。
【請求項３】
前記第２時間または前記第４時間が継続している間は、前記空気調和機の最低能力で運転する、
請求項１または２に記載の空気調和機。
【請求項４】
ユーザが設定した目標室内温度を第５温度とし、
前記制御部は、前記第５温度が低いほど、前記第２時間が長くなるように、前記第２時間を決定する、
請求項１に記載の空気調和機。
【請求項５】
ユーザが設定した目標室内温度を第５温度とし、
前記制御部は、前記第５温度が高いほど、前記第４時間が長くなるように、前記第４時間を決定する、
請求項２に記載の空気調和機。
【請求項６】
室外温度を検出する室外温度検出部、
をさらに備え、
前記制御部は、前記室外温度が高いほど、前記第２時間が長くなるように、前記第２時間を決定する、
請求項１に記載の空気調和機。
【請求項７】
室外温度を検出する室外温度検出部（３４）、
をさらに備え、
前記制御部は、前記室外温度が低いほど、前記第４時間が長くなるように、前記第４時間を決定する、
請求項２に記載の空気調和機。
【請求項８】
ユーザが設定した目標室内温度を第５温度とし、
前記制御部は、前記第５温度が低いほど、かつ、前記室外温度が高いほど、前記第２時間が長くなるように、前記第２時間を決定する、
請求項６に記載の空気調和機。
【請求項９】
ユーザが設定した目標室内温度を第５温度とし、
前記制御部は、前記第５温度が高いほど、かつ、前記室外温度が低いほど、前記第４時間が長くなるように、前記第４時間を決定する、
請求項７に記載の空気調和機。
【請求項１０】

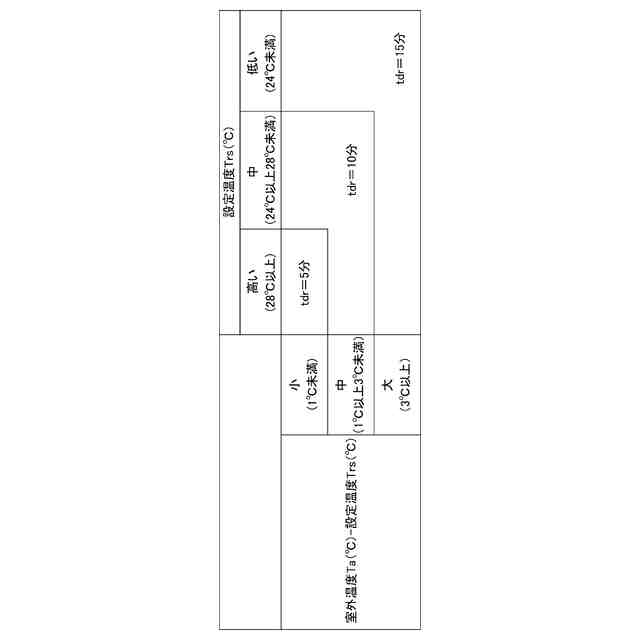

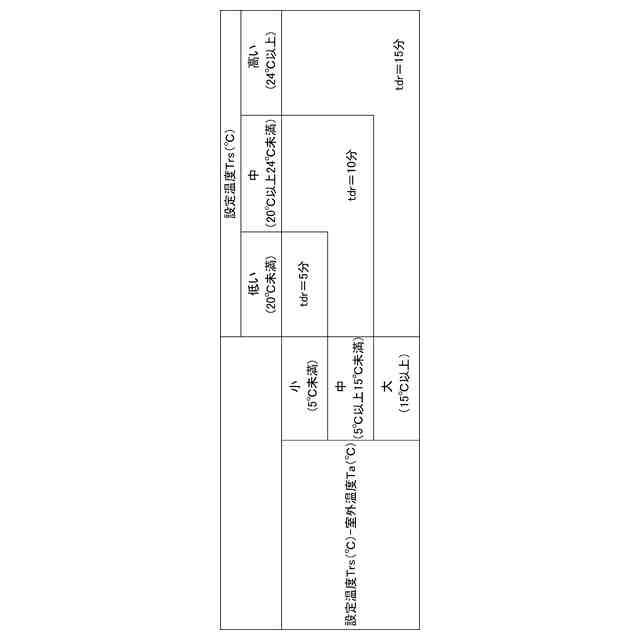

前記制御部は、前記第２時間または前記第４時間を、前記第５温度と前記室外温度とに基づいて、あらかじめ決めておいた前記第５温度と前記室外温度とに関するレベルに応じて決定する、
請求項８または９に記載の空気調和機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
空気調和機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

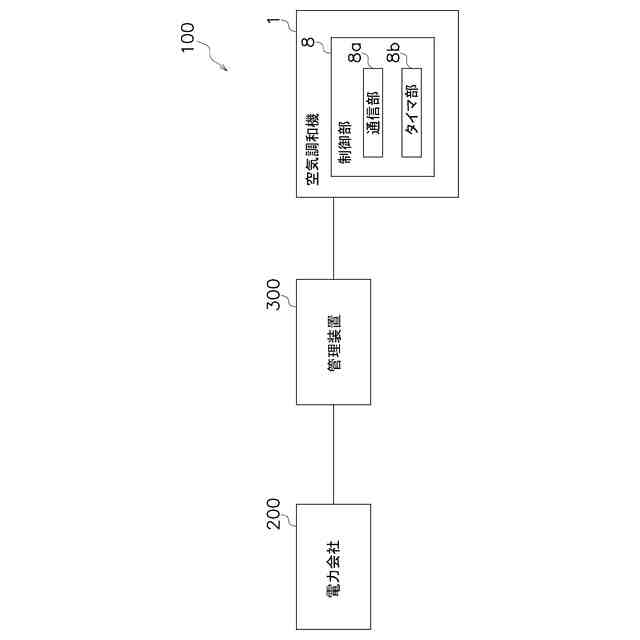

従来、空気調和機を管理対象として消費電力量の調整要求に基づいた管理を行う管理装置が、管理対象の空気調和機の消費電力量の削減可能量を予測し、消費電力量の調整要求に対応している（特許文献１（特開２０１６－２１７５９８号公報））。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、従来の消費電力量の調整要求への対応では、空気調和機の圧縮機の発停回数が消費電力量の調整要求に対応していない時よりも多くなり、消費電力量が増加する場合があるという課題がある。
【課題を解決するための手段】
【０００４】
第１観点の空気調和機は、圧縮機を含む室外ユニットと室内ユニットとが接続されることで構成される冷凍サイクルを有する空気調和機である。この空気調和機は、制御部と、室内温度検出部と、通信部と、を備える。室内温度検出部は、室内温度を検出する。通信部は、消費電力量の調整要求を受信する。制御部は、冷房運転時において、消費電力量の調整要求非対応時に、ユーザが設定した目標室内温度に基づいて決定される第１温度と、室内温度との差に基づいて、空気調和機の能力を制御し、第１条件を満たすと、圧縮機を停止する。第１条件は、室内温度が第１温度に到達して、さらに第１温度と現在の室内温度との差が所定の範囲内である状態が、第１時間継続する。制御部は、冷房運転時において、消費電力量の調整要求対応時に、ユーザが設定した目標室内温度に基づいて決定される第２温度と、室内温度との差に基づいて、空気調和機の能力を制御し、第２条件を満たすと、圧縮機を停止する。第２条件は、室内温度が第２温度に到達して、さらに第２温度と現在の室内温度の差が所定の範囲内である状態が、第１時間よりも長い第２時間継続する。第２温度は、第１温度よりも高い。
【０００５】

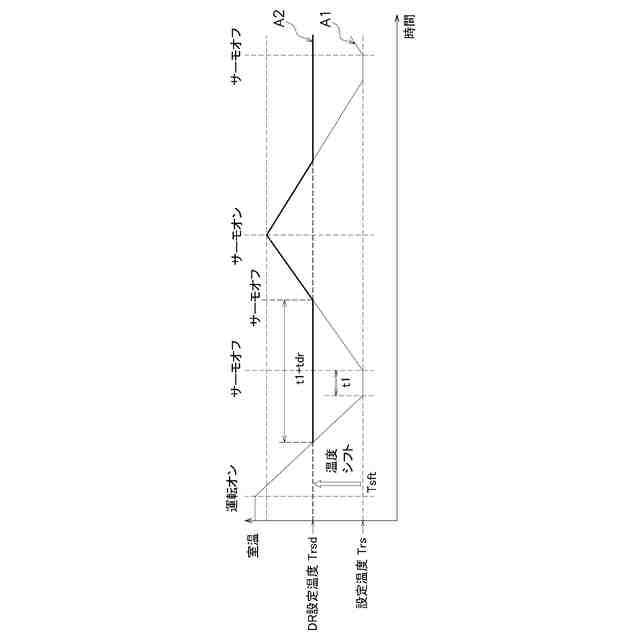

この空気調和機では、冷房運転時における消費電力量の調整要求対応時に、圧縮機を停止するタイミングを遅らせることで、発停頻度を減らし、消費電力の抑制と快適性の両立を実現できる。
【０００６】
第２観点の空気調和機は、第１観点の空気調和機であって、制御部は、暖房運転時において、消費電力量の調整要求非対応時に、ユーザが設定した目標室内温度に基づいて決定される第３温度と、室内温度との差に基づいて、空気調和機の能力を制御し、第３条件を満たすと、圧縮機を停止する。第３条件は、室内温度が第３温度に到達して、さらに第３温度と現在の室内温度との差が所定の範囲内である状態が、第３時間継続する。制御部は、暖房運転時において、消費電力量の調整要求対応時に、ユーザが設定した目標室内温度に基づいて決定される第４温度と、室内温度との差に基づいて、空気調和機の能力を制御し、第４条件を満たすと、圧縮機を停止する。第４条件は、室内温度が第４温度に到達して、さらに第４温度と現在の室内温度の差が所定の範囲内である状態が、第３時間よりも長い第４時間継続する。第４温度は、第３温度よりも低い。
【０００７】

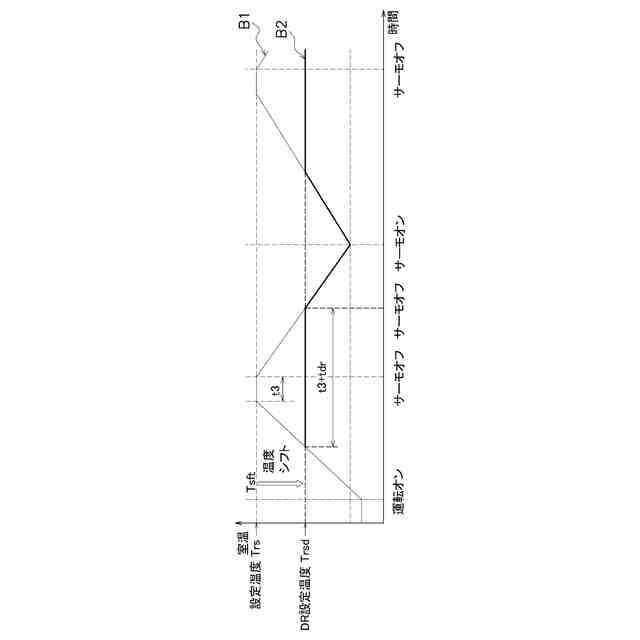

この空気調和機では、暖房運転時における消費電力量の調整要求対応時に、圧縮機を停止するタイミングを遅らせることで、発停頻度を減らし、消費電力の抑制と快適性の両立を実現できる。
【０００８】

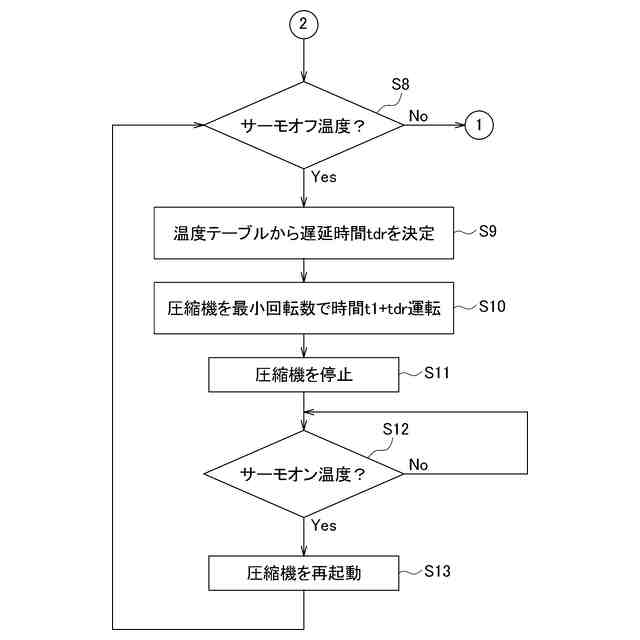

第３観点の空気調和機は、第１観点または第２観点の空気調和機であって、第２時間または第４時間が継続している間は、空気調和機の最低能力で運転する。
【０００９】
この空気調和機では、第２時間または第４時間の継続中は、空気調和機の最低能力で運転することで、ユーザの快適性を維持することができる。
【００１０】
第４観点の空気調和機は、第１観点または第３観点の空気調和機であって、ユーザが設定した目標室内温度を第５温度とする。制御部は、第５温度が低いほど、第２時間が長くなるように、第２時間を決定する。
（【００１１】以降は省略されています）
