特許ウォッチ

公開番号2025133016
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024208539
出願日2024-11-29
発明の名称リサイクルポリエステル樹脂組成物およびその製造方法
出願人東レ株式会社
代理人個人,個人
主分類C08G 63/12 20060101AFI20250903BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】粒子を含み、かつ、粒子径が0.5μmを超える粒子が、粒子の総量に対して体積換算で10%以上90%以下である廃ポリエステル樹脂組成物を原資とし、粒子径が1.0μmを超える粒子が少ないリサイクルポリエステル樹脂組成物およびそれを製造する方法を提供する。
【解決手段】粒子を含有する廃ポリエステル樹脂組成物を原料とするリサイクルポリエステル樹脂組成物であって、廃ポリエステル樹脂組成物に含まれる粒子中、粒子径が0.5μmを超える粒子が、粒子の総量に対して体積換算で10%以上90%以下であり、リサイクルポリエステル樹脂組成物が(1)及び(2)を満足するリサイクルポリエステル樹脂組成物。
(1)粒子含有量が、1質量ppm以上10,000質量ppm未満
(2)リサイクルポリエステル樹脂組成物に含まれる粒子のうち粒子径が1.0μmを超える粒子が、粒子の総量に対して体積換算で0%以上20%以下
【選択図】なし
特許請求の範囲【請求項１】
粒子を含有する廃ポリエステル樹脂組成物を原料とするリサイクルポリエステル樹脂組成物であって、前記廃ポリエステル樹脂組成物に含まれる粒子中、粒子径が０．５μｍを超える粒子が、粒子の総量に対して体積換算で１０％以上９０％以下であり、リサイクルポリエステル樹脂組成物が下記条件（１）及び（２）を満足する、リサイクルポリエステル樹脂組成物。
条件（１）粒子含有量が、１質量ｐｐｍ以上１０，０００質量ｐｐｍ未満
条件（２）リサイクルポリエステル樹脂組成物に含まれる粒子のうち、粒子径が１．０μｍを超える粒子が、粒子の総量に対して体積換算で０％以上２０％以下
続きを表示（約 1,300 文字）【請求項２】
粒子を含有する廃ポリエステル樹脂組成物を原料とするリサイクルポリエステル樹脂組成物であって、前記廃ポリエステル樹脂組成物に含まれる粒子中、粒子径が１．０μｍを超える粒子が、粒子の総量に対して体積換算で２１％以上９０％以下であり、リサイクルポリエステル樹脂組成物が下記条件（３）及び（４）を満足する、請求項１記載のリサイクルポリエステル樹脂組成物。
条件（３）粒子含有量が、１０質量ｐｐｍ以上１０，０００質量ｐｐｍ未満
条件（４）リサイクルポリエステル樹脂組成物に含まれる粒子のうち、粒子径が１．０μｍを超える粒子が、粒子の総量に対して体積換算で０％以上２０％以下
【請求項３】
リサイクルポリエステル樹脂組成物に含まれる粒子のうち、粒子径が０．５μｍを超える粒子が、粒子の総量に対して体積換算で０％以上２０％以下である、請求項１記載のリサイクルポリエステル樹脂組成物。
【請求項４】
廃ポリエステル樹脂組成物に含まれる粒子中、粒子径が１．０μｍを超える粒子が、粒子の総量に対して体積換算で２１％以上９０％以下である廃ポリエステル樹脂組成物を用いであって、（ａ）～（ｃ）の工程を含むリサイクルポリエステル樹脂組成物の製造方法。
工程（ａ）：粒子を含有する廃ポリエステル樹脂組成物をエチレングリコールで解重合し、低重合体を得る工程。
工程（ｂ）：得られた低重合体を濾過精度１０μｍ未満のフィルターで濾過する工程。
工程（ｃ）：濾過後の低重合体を重合してリサイクルポリエステル樹脂組成物を得る工程。
【請求項５】
工程（ａ）と工程（ｂ）の間に、工程（ａ－１）を含む、請求項４記載のリサイクルポリエステル樹脂組成物の製造方法。
工程（ａ－１）：遠心分離機を用いて、得られた低重合体に含まれる粒子の一部を除去する工程。
【請求項６】
工程（ａ－１）において、遠心分離機がデカンタ型遠心分離機または円筒型遠心分離機である、請求項５記載のリサイクルポリエステル樹脂組成物の製造方法。
【請求項７】
工程（ａ）と工程（ｂ）の間に、工程（ａ－２）を含む、請求項４記載のリサイクルポリエステル樹脂組成物の製造方法。
工程（ａ－２）：得られた低重合体を工程（ｂ）で使用するフィルターよりも濾過精度が大きいフィルターで１回以上濾過する工程。
【請求項８】
工程（ａ）において、ポリエステル中の酸成分の０．８倍モル以上６．０倍モル以下のエチレングリコールを加えて解重合する、請求項４記載のリサイクルポリエステル樹脂組成物の製造方法。
【請求項９】
工程（ａ）と工程（ｂ）の間に、工程（ａ－２）を含み、工程（ａ－１）、工程（ａ－２）および工程（ｂ）を２００℃以上２７０℃未満の温度で実施する、請求項５または６記載のリサイクルポリエステル樹脂組成物の製造方法。
工程（ａ－２）：得られた低重合体を工程（ｂ）で使用するフィルターよりも濾過精度が大きいフィルターで１回以上濾過する工程。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粒子を含有する廃ポリエステル樹脂組成物由来のリサイクルポリエステル樹脂組成物、およびその製造方法に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ポリエステルは機械特性、熱特性、耐薬品性、電気特性、成形性に優れ、様々な用途に用いられている。ポリエステルの中でも、特にポリエチレンテレフタレート（以降ＰＥＴと記す）は、透明性や加工性に優れていることから、光学用フィルムや離型用フィルムなど高品位性が求められる用途に幅広く使われているが、離型用フィルムのような工程用フィルムでは使用後廃棄となることから、近年環境負荷低減が求められている。
【０００３】
環境負荷の低減として、廃棄となるポリエステル樹脂を燃焼させ熱エネルギーを得るサーマルリサイクルがあるが、サーマルリサイクルを行うと、二酸化炭素の発生があること、またポリエステル原料が損失することから、ポリエステルを再生産するためには新たに石油原料を使用する必要がある。
【０００４】
また、廃棄となるポリエステル樹脂を解重合し、再重合することで品位を整え、再利用する方法があるが、廃棄となるポリエステル樹脂に含まれる粗大粒子がフィルムに加工した際に異物欠点となったり、糸に加工する際には糸切れの原因となることがある。
【０００５】
これらの課題に対して、特許文献１では、スクラップＰＥＴを解重合し、ディスク型遠心分離を用いてリサイクルポリエステル樹脂組成物を得る方法が開示されている。
【０００６】
特許文献２には使用済みポリオエステル製品または／及びポリエステル製品を製造する工程で発生する未採用ポリエステルを解重合し、粒子径１７μｍ以上の粒子の含有量が少ないリサイクルポリエステル樹脂組成物に関する技術が開示されている。
【０００７】
特許文献３には、使用済みポリエステル製品及びポリエステル製品を製造する工程で発生する未採用ポリエステルの少なくとも１種を解重合し、１２μｍのフィルターを通過する際の平均上昇速度が小さいリサイクルポリエステル樹脂組成物に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００８】
特開平５－２３０１９９号公報
特開２０２３－１２９２１３号公報
特開２０２１－１２０４４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１には、スクラップＰＥＴを解重合し、ディスク型遠心分離を用いて不溶な粒子を除去したリサイクルポリエステル樹脂組成物を得る方法が開示されている。実施例では２０メッシュ（濾過精度約１ｍｍ）の金網フィルターによる濾過も行っているが、フィルターの濾過精度が大きく、実質的には遠心分離機のみによる不溶な粒子の除去を行っており、粒子径が１．０μｍを超える粒子を除去するには不十分である。
【００１０】
特許文献２には、使用済みポリエステル製品または／及びポリエステル製品を製造する工程で発生する未採用ポリエステルを解重合し、粒子径１７μｍ以上の粒子の含有量が少ないリサイクルポリエステル樹脂組成物を得るために、１０μｍのフィルターで濾過する技術が開示されている。しかしながら、１０μｍのフィルターでは粒子径が１．０μｍを超える粒子を除去するには不十分である。

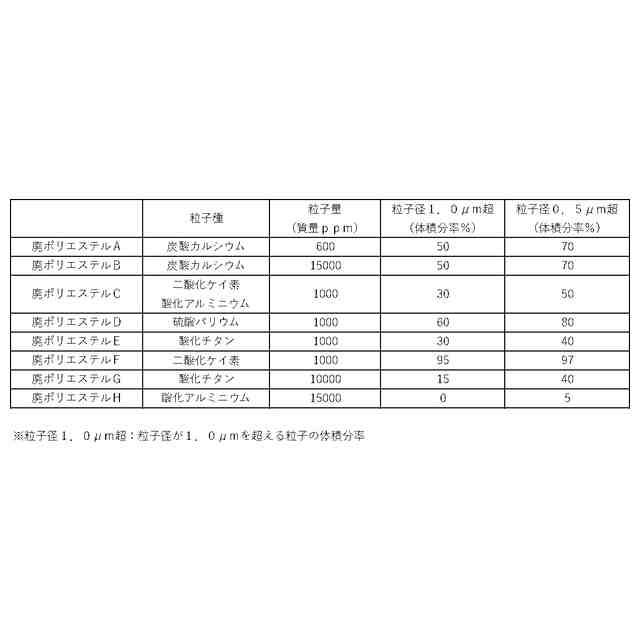

（【００１１】以降は省略されています）

関連特許
