公開番号2025132987
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024119274
出願日2024-07-25
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類H10K 59/122 20230101AFI20250903BHJP()
要約【課題】サブピクセルの間隔が小さくなるにつれて増加する水平漏れ電流を低減し、色再現率を向上させる。
【解決手段】本発明の実施例に係る表示装置は、第1サブピクセル及び第2サブピクセルを備える基板と、第1サブピクセル及び第2サブピクセルにそれぞれ配置される第1電極と、及び第1電極の末端を覆うように配置され、発光領域及び発光領域を囲む非発光領域を定義するバンクとを含み、バンクは、第1電極上に配置される第1バンクと、第1バンク上に配置され、トレンチを含む第2バンクとを含み得る。

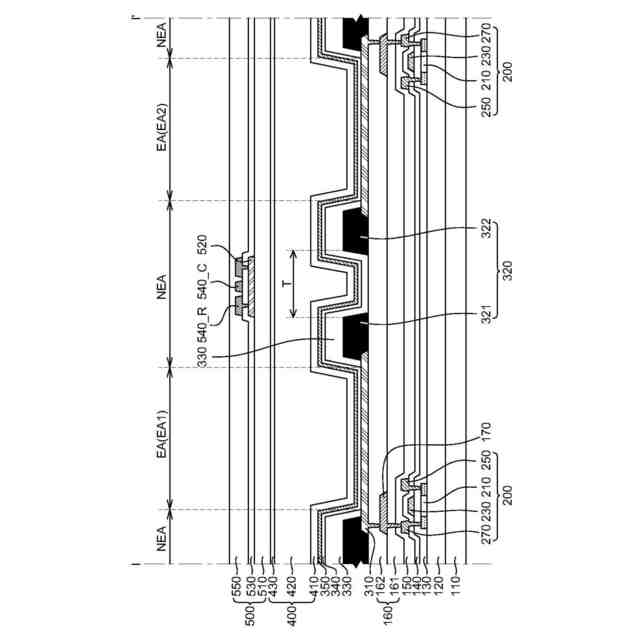

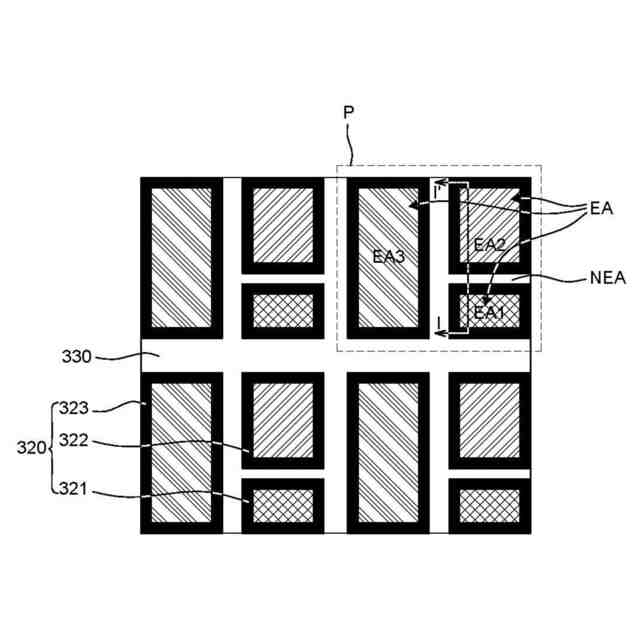

【選択図】図2
特許請求の範囲【請求項１】
第１サブピクセル及び第２サブピクセルを備える基板と、
前記第１サブピクセル及び前記第２サブピクセルにそれぞれ配置される第１電極と、
前記第１電極の末端を覆うように配置され、発光領域及び前記発光領域を囲む非発光領域を定義するバンクとを含み、
前記バンクは、前記第１電極上に配置される第１バンク、及び前記第１バンク上に配置され、トレンチを含む第２バンクを含む、表示装置。
続きを表示（約 780 文字）【請求項２】
前記第１バンクは、ブラック顔料を含む物質を含み、
前記第２バンクは、透明な物質を含む、請求項１に記載の表示装置。
【請求項３】
前記第１バンクは、オリゴマー（ｏｌｉｇｏｍｅｒ）成分の単分子からなる開始剤を含む、請求項２に記載の表示装置。

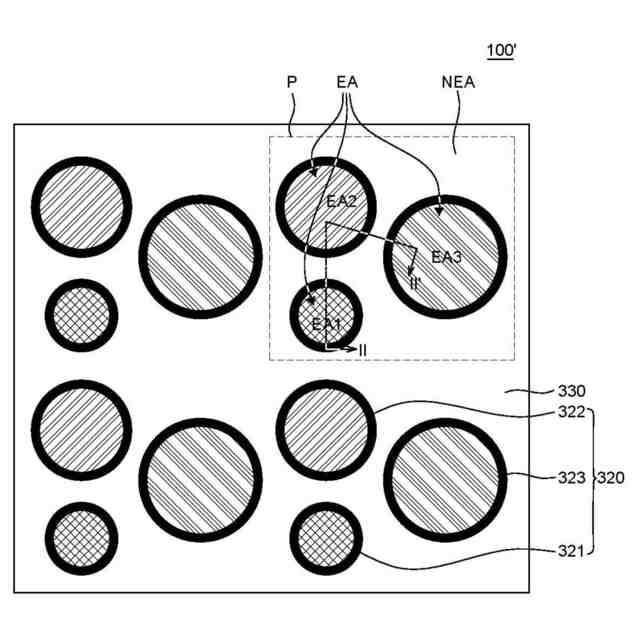

【請求項４】
前記第１バンクは、
前記第１サブピクセルの前記第１電極を囲む第１パターンと、
前記第２サブピクセルの前記第１電極とを囲み、前記第１パターンと離隔された第２パターンを含む、請求項１に記載の表示装置。
【請求項５】
前記第２バンクは、前記第１バンクの上面及び側面全体を囲み、前記非発光領域に連続的に配置される、請求項４に記載の表示装置。
【請求項６】
前記第２バンクは、前記第１バンクの上面の一部分を露出させ、前記非発光領域に連続的に配置される、請求項４に記載の表示装置。
【請求項７】
前記基板と前記第１電極との間に配置される平坦化層をさらに含み、
前記第１パターンと前記第２パターンにより前記平坦化層の上面が露出される、請求項５または６に記載の表示装置。
【請求項８】
前記第１パターンと前記第２パターンにより露出された前記平坦化層の上面は、前記第２バンクと互いに接する、請求項７に記載の表示装置。

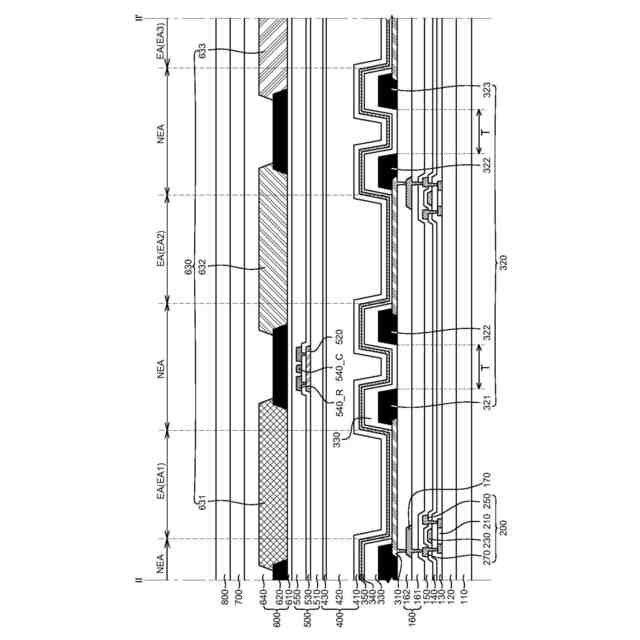

【請求項９】

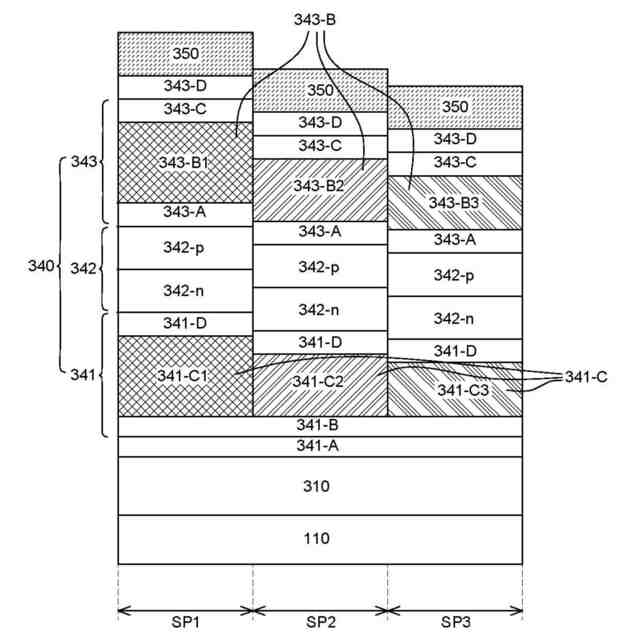

前記第１電極及び前記第２バンク上に配置される複数の発光層及び前記複数の発光層の間に配置される電荷生成層を含む発光ユニットをさらに含む、請求項１に記載の表示装置。
【請求項１０】
前記発光ユニットは、前記第２バンク上で屈曲を有するように配置される、請求項９に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

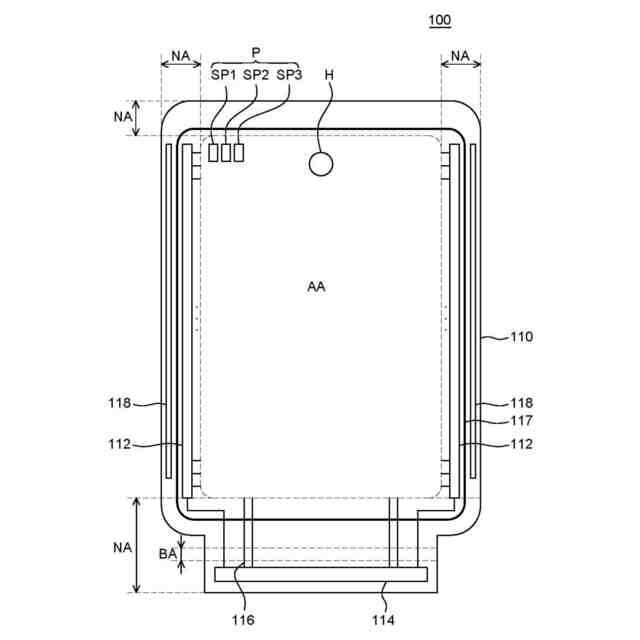

本明細書は、表示装置に関し、隣り合うサブピクセルの間で漏れ電流を防止する構造を有する表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
多様な情報を表示すると同時に該当情報を視聴するユーザと相互作用できる近来の表示装置は、多様な大きさ、多様な形態及び多様な機能が要求されている。
【０００３】
このような表示装置は、液晶表示装置（ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙＤｅｖｉｃｅ：ＬＣＤ）、電気泳動表示装置（ＥｌｅｃｔｒｏｐｈｏｒｅｔｉｃＤｉｓｐｌａｙＤｅｖｉｃｅ：ＦＰＤ）及び発光表示装置（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅＤｉｓｐｌａｙＤｅｖｉｃｅ：ＬＥＤ）等がある。
【０００４】
表示装置は、自己発光型表示装置であって、液晶表示装置（ＬＣＤ）とは異なり別途の光源が不要であり、軽量薄型に製造可能である。また、表示装置は、低電圧駆動により消費電力の側面で有利であるだけではなく、色相再現、応答速度、視野角、明暗対比比（ｃｏｎｔｒａｓｔｒａｔｉｏ；ＣＲ）にも優れており、次世代のディスプレイとして研究されている。
【０００５】
表示装置が有機発光表示装置であるものと仮定して説明するが、発光素子層の種類は、これに限定されるものではない。
【０００６】
表示装置は、発光層のある発光素子層を含む複数のピクセルを発光して情報を画面に表示するが、ピクセルを駆動する方式によってアクティブマトリックスタイプの発光表示装置またはパッシブマトリックスタイプの発光表示装置に分けられる。
【０００７】
アクティブマトリックスタイプの発光表示装置は、薄膜トランジスタ（ＴｈｉｎＦｉｌｍＴｒａｎｓｉｓｔｏｒ；あるいは「ＴＦＴ」）を利用して発光ダイオードに流れる電流を制御して画像を表示する。
【０００８】
表示装置は、アノード電極、発光層、及びカソード電極を有する。アノード電極とカソード電極に電圧がそれぞれ印加されると、アノード電極では正孔が、カソード電極では電子がそれぞれ発光層に移動される。発光層で正孔と電子が結合するとき、励起過程で励起子（ｅｘｉｔｏｎ）が形成され、励起子からのエネルギーによって光が発生する。
【０００９】
高品質な映像情報を提供するために、表示装置の解像度が次第に高まっている。解像度が高まるにつれ、それぞれのサブピクセルの間の離隔距離が狭くなるが、隣り合うピクセルの間に側面方向に漏れた電流により画像情報が歪曲される問題点がある。
【００１０】
これによって、高解像度の表示装置を具現するためには、側面方向漏れ電流（ＬａｔｅｒａｌＬｅａｋａｇｅＣｕｒｒｅｎｔ、ＬＬＣ）を防止するための多様な検討がなされているが、未だ不十分であり、これに対する開発が切実に要求されている。
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
