公開番号2025131290
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028943
出願日2024-02-28
発明の名称ズームレンズ及び撮像装置
出願人株式会社タムロン
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G02B 15/20 20060101AFI20250902BHJP(光学)
要約【課題】大口径比でありながら、全体的に小型で、諸収差が良好に補正された高性能なズームレンズを実現する。
【解決手段】物体側より像面側へと順に配置された、正の屈折力を有するレンズ群P1と、全体で負の屈折力を有する中間群と、正の屈折力を有するレンズ群P2と、正の屈折力を有するレンズ群P3と、負の屈折力を有するレンズ群Nと、後方群と、から構成され、特定の式で表される特定の光学特性を有するズームレンズ。
【選択図】図1
特許請求の範囲【請求項１】
物体側より像面側へと順に配置された、正の屈折力を有するレンズ群Ｐ１と、１以上のレンズ群を含むとともに全体で負の屈折力を有する中間群と、正の屈折力を有するレンズ群Ｐ２と、正の屈折力を有するレンズ群Ｐ３と、負の屈折力を有するレンズ群Ｎと、１以上のレンズ群を含む後方群と、から構成され、
前記レンズ群Ｐ２の最も像面側に、負の屈折力を有するレンズ成分Ａを有し、前記レンズ成分Ａは物体側面が物体側に凹面を向けた形状を有し、以下の式を満足する、ズームレンズ。
－５．０＜ｆｐ１２ｗ／ｆｗ＜－０．３・・・（１）
ただし、
ｆｐ１２ｗ：前記ズームレンズの無限遠合焦時における広角端での前記レンズ群Ｐ１から前記レンズ群Ｐ２までの合成焦点距離
ｆｗ：前記ズームレンズの無限遠合焦時における広角端での焦点距離
続きを表示（約 1,000 文字）【請求項２】
以下の式を満足する、請求項１に記載のズームレンズ。
０．５＜ｂｆｗ／Ｙｗ＜１．５・・・（２）
ただし、
ｂｆｗ：前記ズームレンズの無限遠合焦時における広角端でのバックフォーカス
Ｙｗ：前記ズームレンズの無限遠合焦時における広角端での最大像高
【請求項３】
以下の式を満足する、請求項１に記載のズームレンズ。
－５．０＜（Ｒｆ＋Ｒｂ）／（Ｒｆ－Ｒｂ）＜－０．１・・・（３）
ただし、
Ｒｆ：前記レンズ成分Ａにおける物体側レンズ面の曲率半径
Ｒｂ：前記レンズ成分Ａにおける像面側レンズ面の曲率半径
【請求項４】
以下の式を満足する、請求項１に記載のズームレンズ。
－１．３＜ｆＡ／ｆｐ２＜－０．００１・・・（４）
ただし、
ｆＡ：前記レンズ成分Ａの焦点距離
ｆｐ２：前記レンズ群Ｐ２の焦点距離
【請求項５】
以下の式を満足する、請求項１に記載のズームレンズ。
０．００１＜ｆｐ３／ｆｐ２＜０．４５・・・（５）
ただし、
ｆｐ３：前記レンズ群Ｐ３の焦点距離
【請求項６】
以下の式を満足する、請求項１に記載のズームレンズ。
ただし、
０．４＜ｆｐ３／ｆｗ＜１．３・・・（６）
【請求項７】
以下の式を満足する、請求項１に記載のズームレンズ。
１５＜ｖｄ＜４０・・・（７）
ただし、
ｖｄ：前記レンズ群Ｐ２の最も物体側の正の屈折力を有するレンズのｄ線に対するアッベ数
【請求項８】
以下の式を満足する、請求項１に記載のズームレンズ。
２．５＜ｆｐ１／ｆｗ＜１０．０・・・（８）
ただし、
ｆｐ１：前記レンズ群Ｐ１の焦点距離
【請求項９】
以下の式を満足する、請求項１に記載のズームレンズ。
０．７＜ＦＮＯｐ１＿３＜１．９・・・（９）
ただし、
ＦＮＯｐ１＿３：前記レンズ群Ｐ１から前記レンズ群Ｐ３までのズーム領域における開放Ｆナンバーの最小値
【請求項１０】
以下の式を満足する、請求項１に記載のズームレンズ。
０．３＜βｐ２ｗ＜５．０・・・（１０）
ただし、
βｐ２ｗ：無限遠合焦時における広角端での前記レンズ群Ｐ２の横倍率
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はズームレンズ及び撮像装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
デジタルスチルカメラ及びデジタルビデオカメラ等の固体撮像素子を用いた撮像装置が広く普及している。このような撮像装置として、例えば、デジタルスチルカメラ、デジタルビデオカメラ、放送用カメラ、監視カメラ、及び車載カメラ等、種々のものがある。いずれの撮像装置においても大口径比であり、全系が小型で、高い光学性能を有するズームレンズに対する市場の要求は高い。
【０００３】
このような状況下、物体側から順に、正・負・正・正・負の屈折力を有するレンズ群が配置され、ズーム比２．３７倍、Ｆナンバー２．２６～２．９１となる大口径比のズームレンズが知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１９７７７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の技術は、第１レンズ群から第４レンズ群までの正の合成屈折力が弱いため、ズームレンズの小型化が困難である。また、第１レンズ群の正の屈折力に対して、第２レンズ群の負の屈折力が強すぎるため、第１レンズ群のレンズ径の小型化が困難である。このように従来技術では、これらの課題を解決するために、各レンズ群のパワー配置、結像倍率、及びレンズ構成等には検討の余地がある。
【０００６】
本発明の一態様は、大口径比でありながら、全体的に小型であり、かつ諸収差が良好に補正された高性能なズームレンズを実現することを目的とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の一態様に係るズームレンズは、物体側より像面側へと順に配置された、正の屈折力を有するレンズ群Ｐ１と、１以上のレンズ群を含むとともに全体で負の屈折力を有する中間群と、正の屈折力を有するレンズ群Ｐ２と、正の屈折力を有するレンズ群Ｐ３と、負の屈折力を有するレンズ群Ｎと、１以上のレンズ群を含む後方群と、から構成され、前記レンズ群Ｐ２の最も像面側に、負の屈折力を有するレンズ成分Ａを有し、前記レンズ成分Ａは物体側面が物体側に凹面を向けた形状を有し、以下の式を満足する。
－５．０＜ｆｐ１２ｗ／ｆｗ＜－０．３・・・（１）
ただし、
ｆｐ１２ｗ：前記ズームレンズの無限遠合焦時における広角端での前記レンズ群Ｐ１から前記レンズ群Ｐ２までの合成焦点距離
ｆｗ：前記ズームレンズの無限遠合焦時における広角端での焦点距離
【０００８】
また、上記の課題を解決するために、本発明の一態様に係る撮像装置は、上記のズームレンズと、前記ズームレンズの像面側に、該ズームレンズによって形成された光学像を電気的信号に変換する固体撮像素子と、を備える。
【発明の効果】
【０００９】
本発明の一態様によれば、大口径比でありながら、全体的に小型で、かつ諸収差が良好に補正された高性能なズームレンズを実現することができる。
【図面の簡単な説明】
【００１０】
実施例１のズームレンズの無限遠合焦時における広角端での光学的な構成を模式的に示す図である。
実施例１のズームレンズの無限遠合焦時における広角端での球面収差図、非点収差図及び歪曲収差図である。
実施例１のズームレンズの無限遠合焦時における中間焦点での球面収差図、非点収差図及び歪曲収差図である。
実施例１のズームレンズの無限遠合焦時における望遠端での球面収差図、非点収差図及び歪曲収差図である。
実施例２のズームレンズの無限遠合焦時における広角端での光学的な構成を模式的に示す図である。

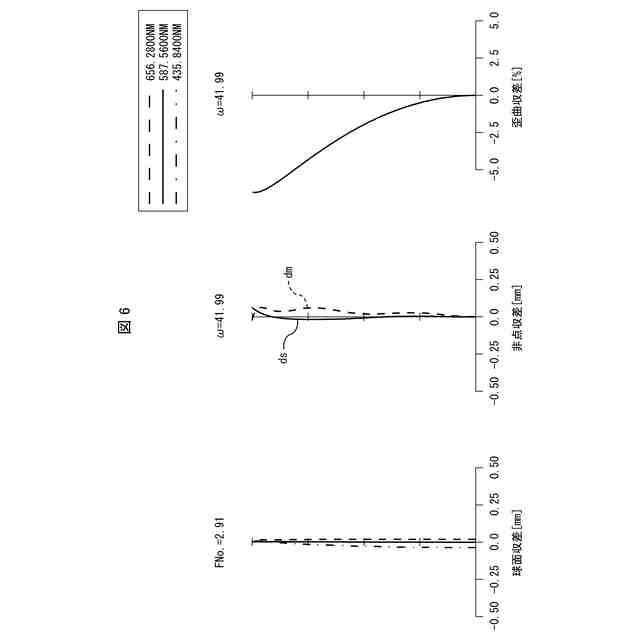

実施例２のズームレンズの無限遠合焦時における広角端での球面収差図、非点収差図及び歪曲収差図である。
実施例２のズームレンズの無限遠合焦時における中間焦点での球面収差図、非点収差図及び歪曲収差図である。
実施例２のズームレンズの無限遠合焦時における望遠端での球面収差図、非点収差図及び歪曲収差図である。
実施例３のズームレンズの無限遠合焦時における広角端での光学的な構成を模式的に示す図である。
実施例３のズームレンズの無限遠合焦時における広角端での球面収差図、非点収差図及び歪曲収差図である。
実施例３のズームレンズの無限遠合焦時における中間焦点での球面収差図、非点収差図及び歪曲収差図である。
実施例３のズームレンズの無限遠合焦時における望遠端での球面収差図、非点収差図及び歪曲収差図である。
実施例４のズームレンズの無限遠合焦時における広角端での光学的な構成を模式的に示す図である。
実施例４のズームレンズの無限遠合焦時における広角端での球面収差図、非点収差図及び歪曲収差図である。
実施例４のズームレンズの無限遠合焦時における中間焦点での球面収差図、非点収差図及び歪曲収差図である。
実施例４のズームレンズの無限遠合焦時における望遠端での球面収差図、非点収差図及び歪曲収差図である。
実施例５のズームレンズの無限遠合焦時における広角端での光学的な構成を模式的に示す図である。
実施例５のズームレンズの無限遠合焦時における広角端での球面収差図、非点収差図及び歪曲収差図である。
実施例５のズームレンズの無限遠合焦時における中間焦点での球面収差図、非点収差図及び歪曲収差図である。
実施例５のズームレンズの無限遠合焦時における望遠端での球面収差図、非点収差図及び歪曲収差図である。
実施例６のズームレンズの無限遠合焦時における広角端での光学的な構成を模式的に示す図である。
実施例６のズームレンズの無限遠合焦時における広角端での球面収差図、非点収差図及び歪曲収差図である。
実施例６のズームレンズの無限遠合焦時における中間焦点での球面収差図、非点収差図及び歪曲収差図である。
実施例６のズームレンズの無限遠合焦時における望遠端での球面収差図、非点収差図及び歪曲収差図である。
本発明の実施形態に係る撮像装置の構成の一例を模式的に示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
