発明の名称超音波接合検査方法
出願人トヨタ自動車株式会社
代理人個人
主分類G01N 29/14 20060101AFI20250829BHJP(測定;試験)
要約【課題】接合部材同士の接合強度を非破壊で推定できる超音波接合検査方法を提供する。
【解決手段】本開示に係る超音波接合検査方法は、超音波振動UVを第1及び第2の接合部材WC、WPに与えることによって第1及び第2の接合部材WC、WPを超音波接合する間において、AEセンサ3を用いて第1及び第2の接合部材WC、WPから伝わる弾性波を検出するステップST1と、弾性波の波形RS1から超音波振動による成分を除去して、補正波形PS1を取得するステップST2と、補正波形PS1の波形面積に基づいて、第1の接合部材WCと第2の接合部材WPとの接合強度を推定するステップST3とを備える。
【選択図】図2
特許請求の範囲【請求項１】
超音波振動を第１及び第２の接合部材に与えることによって前記第１及び前記第２の接合部材を超音波接合する間において、ＡＥセンサを用いて前記第１及び前記第２の接合部材から伝わる弾性波を検出するステップと、
前記弾性波の波形から前記超音波振動による成分を除去して、補正波形を取得するステップと、
前記補正波形の波形面積に基づいて、前記第１の接合部材と前記第２の接合部材との接合強度を推定するステップと、を備える、
超音波接合検査方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は超音波接合検査方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、被接合部材と接合部材との接合品質を検査する接合検査装置が開示されている。接合検査装置は、被接合部材と接合部材との接合工程において、ＡＥ（アコースティックエミッション）センサを用いて、治具または治具が搭載された超音波接合機の筐体を伝搬する振動を検出し、検出信号を出力する。また、接合検査装置は、この出力された検出信号に基づいて、被接合部材と接合部材との接合状態を判定する。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／１４３４１０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者等は、以下の技術的な課題を発見した。
接合させた接合部材同士の接合強度を非破壊で判定することが求められる。このような接合検査装置は、接合部材同士の接合強度を非破壊で推定することができなかった。
【０００５】
本開示は、上述した課題を鑑みてなされたものであり、接合部材同士の接合強度を非破壊で推定できる超音波接合検査方法を提供するものである。
【課題を解決するための手段】
【０００６】
本開示に係る超音波接合検査方法は、
超音波振動を第１及び第２の接合部材に与えることによって前記第１及び前記第２の接合部材を超音波接合する間において、ＡＥセンサを用いて前記第１及び前記第２の接合部材から伝わる弾性波を検出するステップと、
前記弾性波の波形から前記超音波振動による成分を除去して、補正波形を取得するステップと、
前記補正波形の波形面積に基づいて、前記第１の接合部材と前記第２の接合部材との接合強度を推定するステップと、を備える。
【発明の効果】
【０００７】
本開示によれば、接合部材同士の接合強度を非破壊で推定できる。
【図面の簡単な説明】
【０００８】
超音波接合検査方法を示す概略図である。

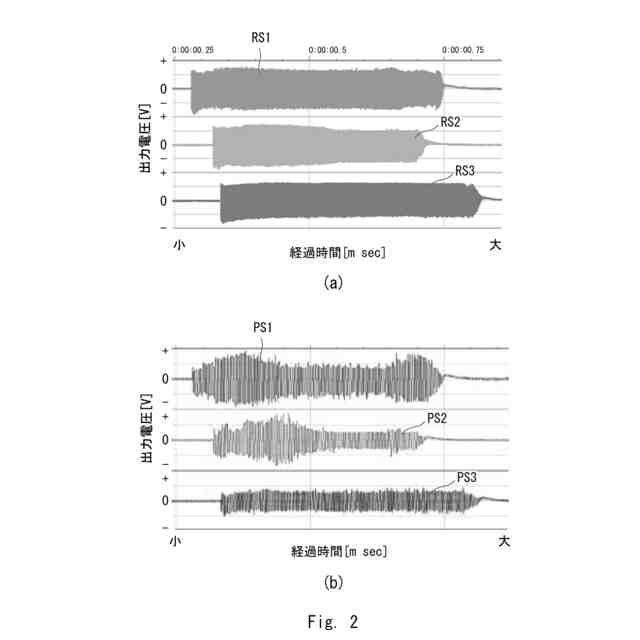

（ａ）経過時間に対する出力電圧を示すグラフである。（ｂ）経過時間に対して、超音波振動による成分に相当する電圧を除去した出力電圧を示すグラフである。
接合強度と波形面積との関係を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本発明を適用した具体的な実施形態について、図面を参照しながら詳細に説明する。ただし、本発明が以下の実施形態に限定される訳ではない。また、説明を明確にするため、以下の記載及び図面は、適宜、簡略化されている。
【００１０】
＜実施の形態１＞
図１を参照して実施の形態１について説明する。図１は、超音波接合検査方法を示す概略図である。図２（ａ）は、経過時間に対する出力電圧を示すグラフである。図２（ｂ）は、経過時間に対して、超音波振動による成分に相当する電圧を除去した出力電圧を示すグラフである。図３は、接合強度と波形面積との関係を示すグラフである。
（【００１１】以降は省略されています）
