公開番号2025124226
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020129
出願日2024-02-14
発明の名称蓄電セル
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/0585 20100101AFI20250819BHJP(基本的電気素子)
要約【課題】液枯れを抑制し、ハイレート充放電後の出力低下を抑制可能な蓄電セルを提供する。

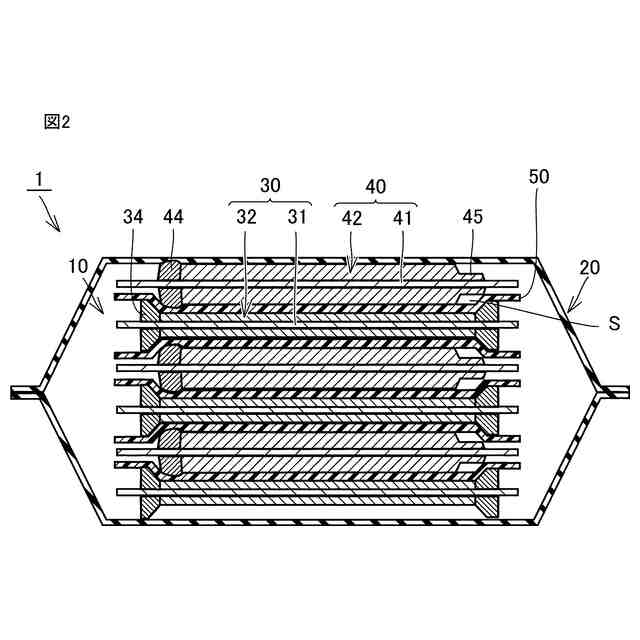

【解決手段】電解液を用いる蓄電セルであって、当該蓄電セルは、第1電極合材層32と、セパレータ50と、セパレータ50を挟んで第1電極合材層32と対向する第2電極合材層42と、を備え、第1電極合材層32および第2電極合材層42の少なくとも一方の塗工面積は、600cm²以上であり、第1電極合材層32は、第1一般部33と、第1一般部33の周囲を取り囲む第1壁部34と、を含み、第1壁部34は、第1一般部33よりも第2電極合材層42側に突出するように設けられており、第2電極合材層42は、第2一般部43と、第2一般部43よりも薄く形成された薄肉部45とを含む。
【選択図】図2
特許請求の範囲【請求項１】
電解液を用いる蓄電セルであって、
第１電極合材層と、
セパレータと、
前記セパレータを挟んで前記第１電極合材層と対向する第２電極合材層と、を備え、
前記第１電極合材層および前記第２電極合材層の少なくとも一方の塗工面積は、６００ｃｍ
２
以上であり、

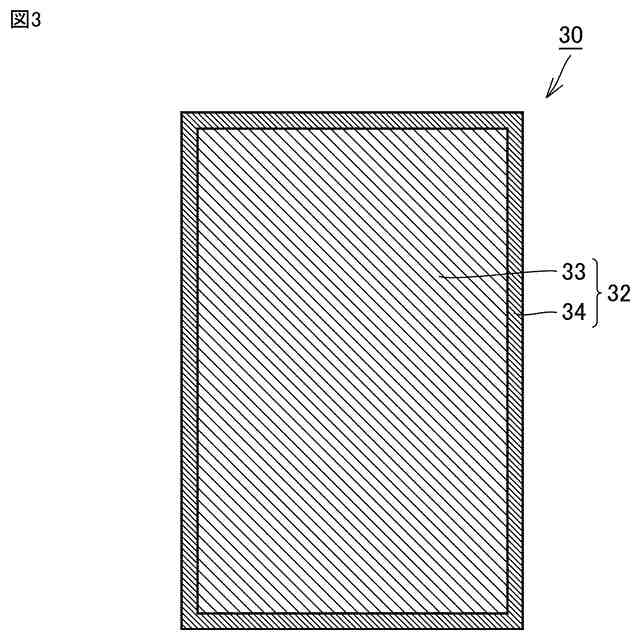

前記第１電極合材層は、第１一般部と、前記第１一般部の周囲を取り囲む第１壁部と、を含み、
前記第１壁部は、前記第１一般部よりも前記第２電極合材層側に突出するように設けられており、

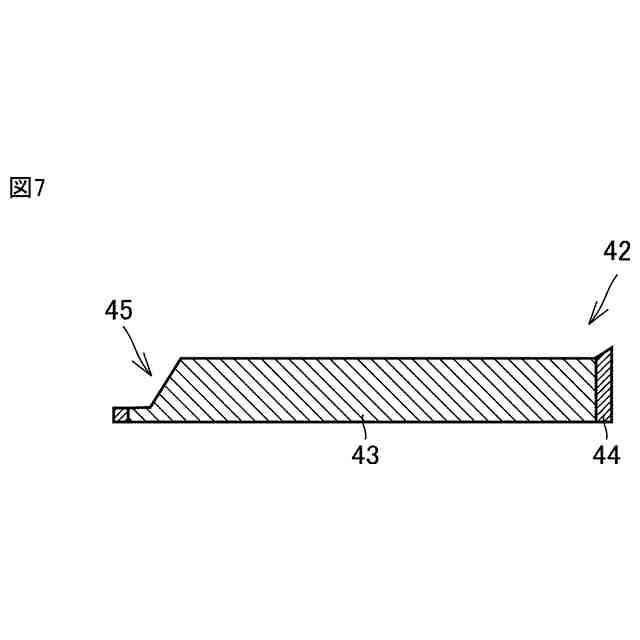

前記第２電極合材層は、第２一般部と、前記第２一般部よりも薄く形成された薄肉部とを含む、蓄電セル。
続きを表示（約 390 文字）【請求項２】

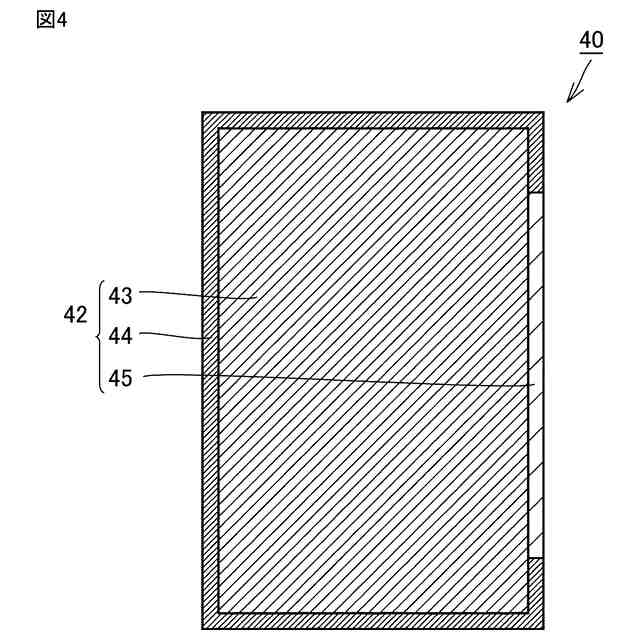

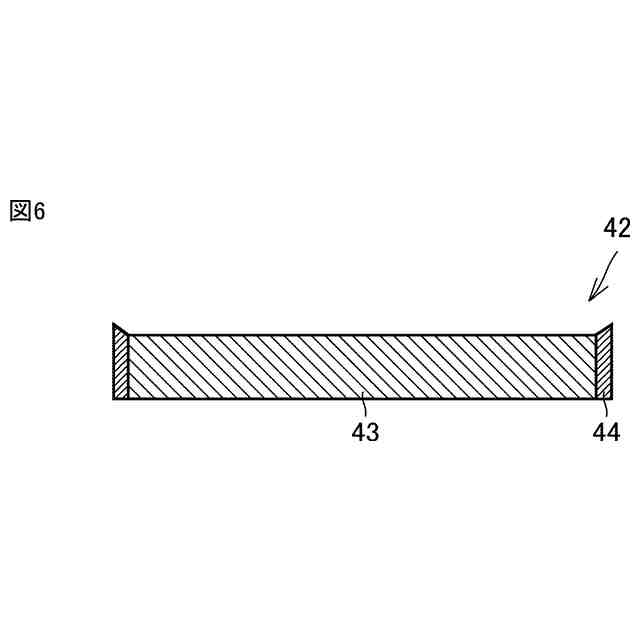

前記第２電極合材層は、前記第２一般部の周囲を部分的に取り囲み、前記第２一般部よりも前記第１電極合材層側に突出する第２壁部を含み、
前記薄肉部は、前記第２電極合材層の周縁部において前記第２壁部が設けられていない領域に形成されている、請求項１に記載の蓄電セル。
【請求項３】
前記第２壁部の密度は、前記第２一般部の密度よりも高い、請求項２に記載の蓄電セル。
【請求項４】
前記第１電極合材層は、負極合材層であり、
前記第２電極合材層は、正極合材層であり、
前記第２電極合材層は、前記第１壁部に囲まれた空間に入り込むように配置されている、請求項１から３のいずれか１項に記載の蓄電セル。
【請求項５】
前記第１壁部の密度は、前記第１一般部の密度よりも高い、請求項１から３のいずれか１項に記載の蓄電セル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電セルに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、電解液の枯渇（液枯れ）による出力低下、高速での充放電性能の低下等を抑制する技術として、特開２０１９－７１２２６号公報（特許文献１）には、電極活物質層（電極合材層）に結晶化していない状態のポリフッ化ビニリデン（ＰＶｄＦ）を用いた蓄電セルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７１２２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、高容量化が進んでおり、これに伴い電極合材層の面積も大きくなっている。電解液を用いる大面積の電池（蓄電セル）をハイレートで充放電する場合には、電極合材層の活物質の膨張収縮による電解液の押し出し力が大きく作用する。電極合材層の外部に電解液が排出されると、排出された液から電極合材層の中心部までの距離が長いため、当該中心部に電解液が戻りにくくなる。これにより、液枯れが起こりやすくなり、出力低下が起こり得る。
【０００５】
本開示は、上記のような問題に鑑みてなされたものであり、本開示の目的は、液枯れを抑制し、ハイレート充放電後の出力低下を抑制可能な蓄電セルを提供することにある。
【課題を解決するための手段】
【０００６】
本開示に基づく蓄電セルは、電解液を用いる蓄電セルものである。当該蓄電セルは、第１電極合材層と、セパレータと、上記セパレータを挟んで上記第１電極合材層と対向する第２電極合材層と、を備える。上記第１電極合材層および上記第２電極合材層の少なくとも一方の塗工面積は、６００ｃｍ
２
以上である。上記第１電極合材層は、第１一般部と、上記第１一般部の周囲を取り囲む第１壁部と、を含む。上記第１壁部は、上記第１一般部よりも上記第２電極合材層側に突出するように設けられている。上記第２電極合材層は、第２一般部と、上記第２一般部よりも薄く形成された薄肉部とを含む。
【０００７】
上記本開示に基づく蓄電セルにあっては、上記第２電極合材層は、上記第２一般部の周囲を部分的に取り囲み、上記第２一般部よりも上記第１電極合材層側に突出する第２壁部を含んでいてもよい。上記薄肉部は、上記２電極合材層の周縁部において上記第２壁部が設けられていない領域に形成されていてもよい。
【０００８】
上記本開示に基づく蓄電セルにあっては、上記第２壁部の密度は、上記第２一般部の密度よりも高くてもよい。
【０００９】
上記本開示に基づく蓄電セルにあっては、上記第１電極合材層は、負極合材層であってもよい。上記第２電極合材層は、正極合材層であってもよい。上記第２電極合材層は、上記第１壁部に囲まれた空間に入り込むように配置されていてもよい。
【００１０】
上記本開示に基づく蓄電セルにあっては、上記第１壁部の密度は、上記第１一般部の密度よりも高くてもよい。
【発明の効果】
（【００１１】以降は省略されています）
