公開番号2025131209
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028804
出願日2024-02-28
発明の名称バッテリパック
出願人トヨタ自動車株式会社
代理人弁理士法人YKI国際特許事務所
主分類H01M 50/244 20210101AFI20250902BHJP(基本的電気素子)
要約【課題】部品の配置効率が向上されたバッテリパックを提供する。

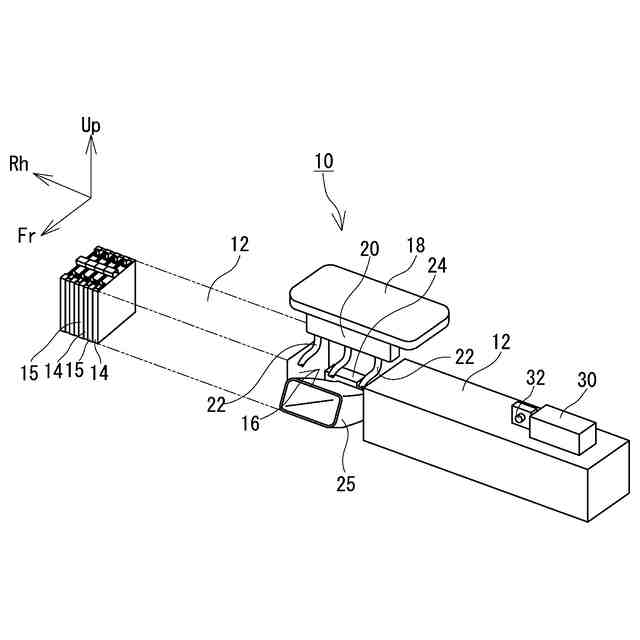

【解決手段】バッテリパック10は、複数のセルモジュール12と、1以上のバッテリ関連機器と、を備え、前記複数のセルモジュール12は、それぞれの長手方向に、中間スペース16を介して、並んで配置されており、前記1以上のバッテリ関連機器は、前記中間スペース16の内部または前記中間スペース16の上側に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
複数のセルモジュールと、
１以上のバッテリ関連機器と、
を備え、
前記複数のセルモジュールは、それぞれの長手方向に、中間スペースを介して、並んで配置されており、
前記１以上のバッテリ関連機器は、前記中間スペースの内部または前記中間スペースの上側に配置されている、
ことを特徴とするバッテリパック。
続きを表示（約 600 文字）【請求項２】
請求項１に記載のバッテリパックであって、
前記１以上のバッテリ関連機器は、
前記中間スペースの上側に配置される電子機器と、
前記電子機器の下側に配置され、前記電子機器とワイヤハーネスを電気的に中継するコネクタと、
を含み、
前記中間スペースの前記長手方向の寸法は、前記電子機器の前記長手方向の寸法よりも小さい、
ことを特徴とするバッテリパック。
【請求項３】
請求項１に記載のバッテリパックであって、
前記１以上のバッテリ関連機器は、
前記中間スペースの内部に配置されるヒューズと、
前記中間スペースの内部、または、前記中間スペースの上側に配置され、前記複数のセルモジュールそれぞれから引き出されるワイヤハーネスが接続されるコネクタと、
を含む、
ことを特徴とするバッテリパック。
【請求項４】
請求項２または３に記載のバッテリパックであって、
前記コネクタは、前記ワイヤハーネスの差込口が下向きになる姿勢で配置されている、ことを特徴とするバッテリパック。
【請求項５】
請求項１に記載のバッテリパックであって、

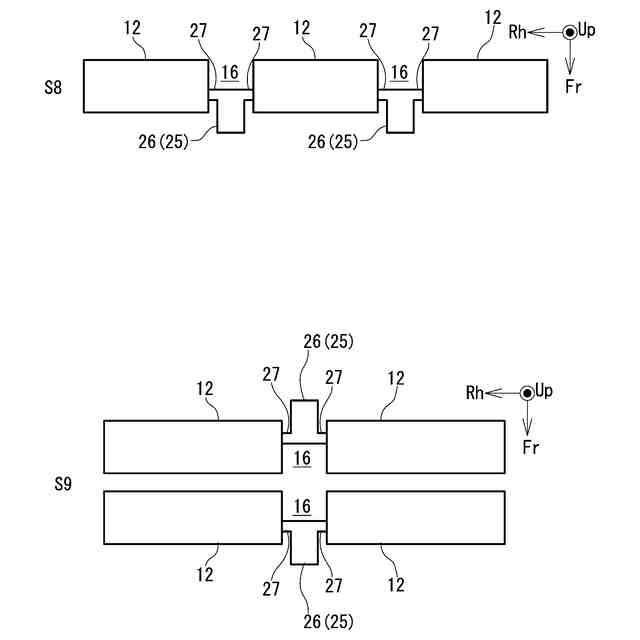

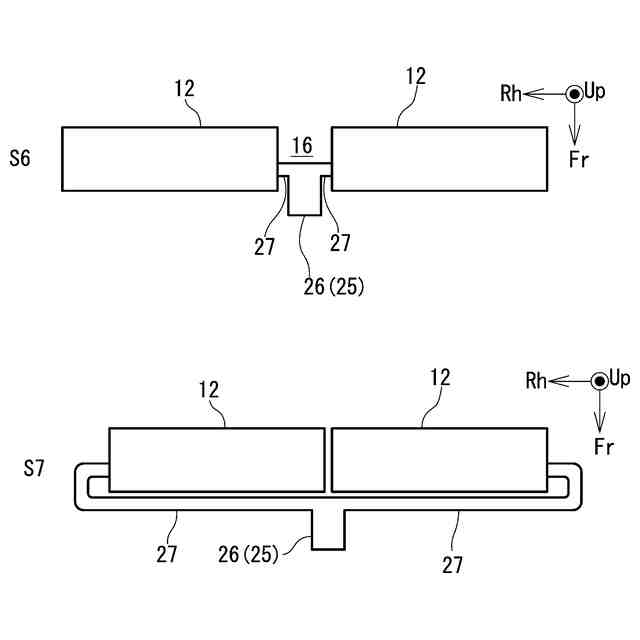

前記１以上のバッテリ関連機器は、一部が前記中間スペースの内部に配置されたダクトを含む、ことを特徴とするバッテリパック。

発明の詳細な説明【技術分野】
【０００１】

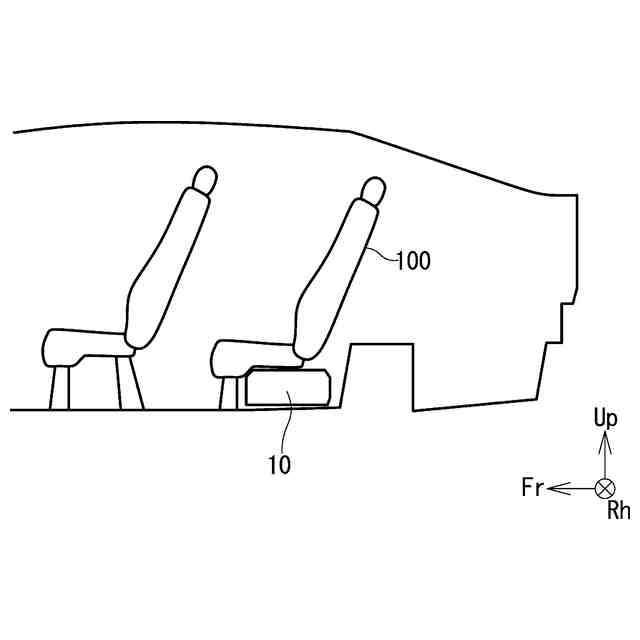

本明細書は、車両に搭載される電池バッテリパックを開示する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
モータを動力源とする電動車両。電動車両には、電力を充放電するためのバッテリパックが搭載される。バッテリパックは、通常、複数のセルモジュールと、１以上のバッテリ関連機器と、を有する。セルモジュールは、複数のバッテリセルを一部品化した部品である。バッテリ関連機器は、例えば、ＥＣＵや、コネクタ、ダクト等である。
【０００３】
特許文献１には、複数のセルモジュールを、車両前後方向に並べたバッテリパックが開示されている。特許文献１において、セルモジュールは、車幅方向に長尺な略直方体形状である。また、特許文献１において、バッテリ関連機器は、セルモジュールに、車幅方向に隣接して配置されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２３４８７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、バッテリパックの短手方向の寸法を低減するために、複数のセルモジュールを、セルモジュールの長手方向に並べる場合がある。この場合、バッテリ関連機器の配置によっては、バッテリパックの長手方向寸法が、過度に大きくなるという問題がある。
【０００６】
そこで、本明細書は、部品の配置効率が向上されたバッテリパックを開示する。
【課題を解決するための手段】
【０００７】
本明細書で開示するバッテリパックは、複数のセルモジュールと、１以上のバッテリ関連機器と、を備え、前記複数のセルモジュールは、それぞれの長手方向に、中間スペースを介して、並んで配置されており、前記１以上のバッテリ関連機器は、前記中間スペースの内部または前記中間スペースの上側に配置されている、ことを特徴とする。
【０００８】
この場合、前記１以上のバッテリ関連機器は、前記中間スペースの上側に配置される電子機器と、前記電子機器の下側に配置され、前記電子機器とワイヤハーネスを電気的に中継するコネクタと、を含み、前記中間スペースの前記長手方向の寸法は、前記電子機器の前記長手方向の寸法よりも小さくてもよい。
【０００９】

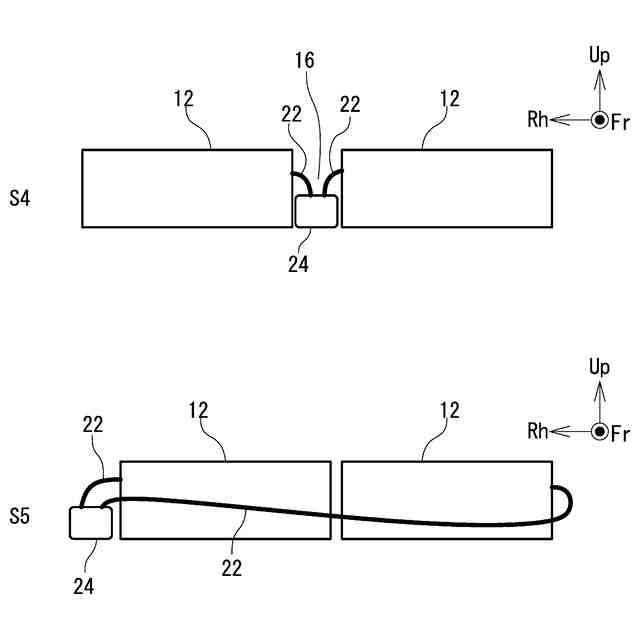

また、前記１以上のバッテリ関連機器は、前記中間スペースの内部に配置されるヒューズと、前記中間スペースの内部、または、前記中間スペースの上側に配置され、前記複数のセルモジュールそれぞれから引き出されるワイヤハーネスが接続されるコネクタと、を含んでもよい。
【００１０】
また、前記コネクタは、前記ワイヤハーネスの差込口が下向きになる姿勢で配置されてもよい。
（【００１１】以降は省略されています）
