公開番号2025128476
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025131
出願日2024-02-22
発明の名称リールシート及び釣竿
出願人グローブライド株式会社
代理人個人
主分類A01K 87/06 20060101AFI20250827BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】リール脚取付け方向に締付け力が作用し、緩みがたく、また、一般的なリールシートのようにナット嵌合部雄ねじ部が露出せず、把持性や外観性が向上するのみならず、全体をコンパクトに構成することが可能なリールシート及びこれを備えた釣竿を提供することにある。
【解決手段】本発明の一実施形態に係るリールシートは、リール脚の一方の端部が挿入される固定フードと、該リール脚の他方の端部が挿入される移動フードと、を備え、該固定フードは、該固定フードから該移動フードの方向へ延伸する筒状部を備え、該固定フードの内周側に第1のばね固定部材が設けられ、該移動フードの内周側に第2のばね固定部材が設けられ、該第1のばね固定部材と、該第2のばね固定部材とは、ばね部材により接続され、これにより前記固定フードと、前記移動フードとは相対移動可能に接続されている。

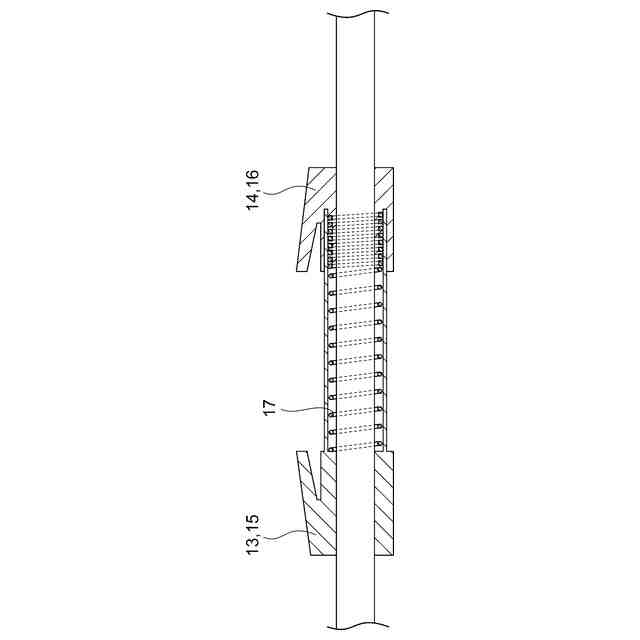

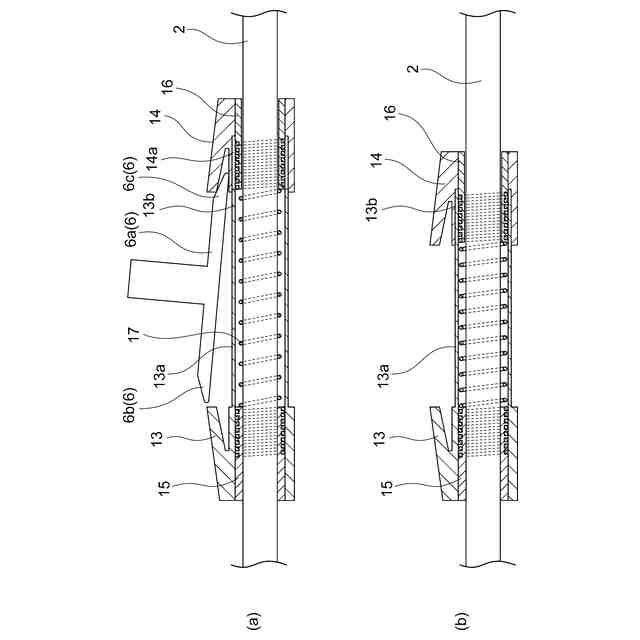

【選択図】図2
特許請求の範囲【請求項１】
リール脚の一方の端部が挿入される固定フードと、該リール脚の他方の端部が挿入される移動フードと、を備えるリールシートであって、
該固定フードは、該固定フードから該移動フードの方向へ延伸する筒状部を備え、
該固定フードの内周側に第１のばね固定部材が設けられ、該移動フードの内周側に第２のばね固定部材が設けられ、該第１のばね固定部材と、該第２のばね固定部材とは、ばね部材により接続され、これにより前記固定フードと、前記移動フードとは相対移動可能に接続されていることを特徴とするリールシート。
続きを表示（約 1,000 文字）【請求項２】
前記固定フードの前記筒状部は、前記リール脚が前記固定フードと前記移動フードとにより固定された状態で、その前記移動フード側の端部が前記移動フードに設けられた凹部に係止される、請求項１の記載のリールシート。
【請求項３】
前記固定フードの前記筒状部は、前記リール脚を前記固定フードと前記移動フードとから解放するため、その前記移動フード側の端部の前記移動フードに設けられた凹部への係止が解除可能にされる、又は、前記固定フードの前記筒状部は、前記凹部から該係止が解除可能な方向へ相対移動可能にされる、請求項１の記載のリールシート。
【請求項４】
前記ばね部材は、前記固定フードの前記筒状部の内部に挿通されるようにして、前記第１のばね固定部材から前記第２のばね固定部材まで延伸する、請求項１に記載のリールシート。
【請求項５】
前記ばね部材は、その一方の端部が前記第１のばね固定部材又は前記第２のばね固定部材の少なくともいずれかの内周面又は外周面のいずれかに係合するようにして固定される、請求項１に記載のリールシート。
【請求項６】
前記第１のばね固定部材は、接着、径圧入（テーパー圧入）、スナップフィット又はねじ込みにより前記固定フードに固定され、前記第２のばね固定部材は、接着、径圧入（テーパー圧入）、スナップフィット又はねじ込みにより前記移動フードに固定される、請求項１に記載のリールシート。
【請求項７】
前記リールシートが釣竿の竿体に装着された状態で、前記第１のばね固定部材は、該竿体に固定され、前記第２のばね固定部材は、該竿体に対して相対移動可能にされる、請求項１に記載のリールシート。
【請求項８】
前記固定フードと、前記第１のばね固定部材とは、一体に形成され、前記移動フードと、前記第２のばね固定部材とは、一体に形成される、請求項１に記載のリールシート。
【請求項９】
前記ばね部材は、コイルばねである、請求項１に記載のリールシート。
【請求項１０】

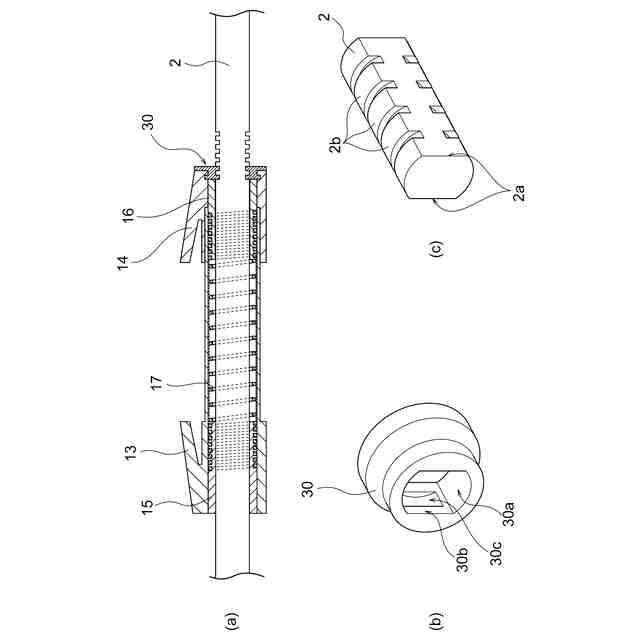

前記移動フードは、該移動フードに隣接して設けられる移動フード固定部材により、該移動フードの、前記固定フードから離れる方向への移動が制限される、請求項１に記載のリールシート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、リールシート、及びこれを備えた釣竿に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

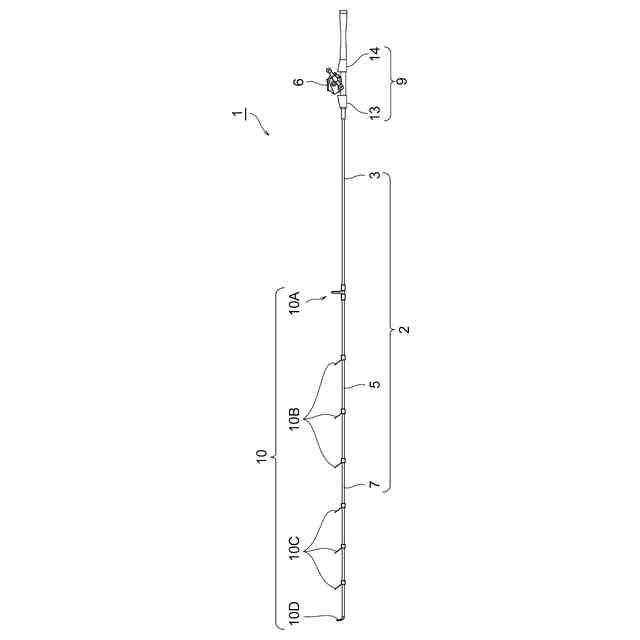

従来より、釣竿用リールシートを備えた様々な釣竿が知られている。
【０００３】
このような釣竿では、通常、竿体の上に釣竿用リールシートや釣竿用グリップが載置され、該釣竿用リールシートには、本体の上側又は下側にリール脚を載置するためのリール脚載置部が形成される。
【０００４】
このような釣竿のリールシートとして、例えば、特許文献１では、可動フード３を竿心方向にスライド移動自在にかつ周方向に回転不能に元竿１に装着するとともに、この可動フード３の竿尻側に操作リング９を遊嵌し、両者３，９の間にコイルバネ８を外嵌し、このコイルバネ８を自由状態で元竿１に密着固定するコイル径に設定して、操作リング９をコイルバネ８の巻き方向とは反対方向に回転させることによってコイルバネ８の固定状態を解除し、操作リング９への操作を解除するとコイルバネ８の元竿１に対する巻き付き作用によって、可動フード３を位置固定する釣竿のリール取り付け構造について開示されている。
【０００５】
特許文献２では、先端部に支脚受止金具を固着した座板本体と、該支脚受止金具と対向するよう座板本体に抱合う如く挿嵌した支脚摺動子と、前記支脚受止金具と摺動子間又は摺動子と座板本体側壁間の何れか一方に張架して該摺動子に介在する発条と、前記座板本体の内側に有り可動自在にて表面に摺動子と係合する鋸歯状の係合溝を有する固定板とを具備することを特徴とする釣魚用リール受座について開示されている。
【先行技術文献】
【特許文献】
【０００６】
実開平５－８２２７４号公報
実公昭４７－４１６７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に係るリール取り付け構造では、コイルバネの元竿への摩擦力により軸長方向のずれを抑制しようとしているものの、可動フードを元竿へ固定するための固定力として十分ではなく、また、可動フード内にコイルバネ設ける必要があるため、可動フードをコンパクトなものとすることが難しいという問題があった。また、特許文献２に係る釣魚用リール受座では、板シート内にバネを設ける必要があるため、不可避的に厚みが大きくなり、重心が偏向してしまうのみならず、把持性が大きく低下してしまうという問題があった。
【０００８】
本発明は上記の事情に鑑みてなされたものであり、その目的とするところは、リール脚取付け方向に締付け力が作用し、緩みがたく、また、一般的なリールシートのようにナット嵌合部雄ねじ部が露出せず、把持性や外観性が向上するのみならず、全体をコンパクトに構成することが可能なリールシート及びこれを備えた釣竿を提供することにある。本発明のこれら以外の目的は、本明細書全体を参照することにより明らかとなる。
【課題を解決するための手段】
【０００９】

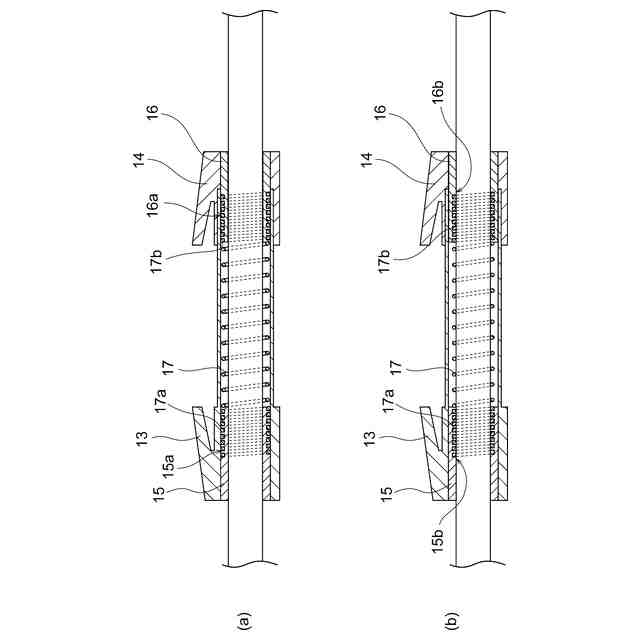

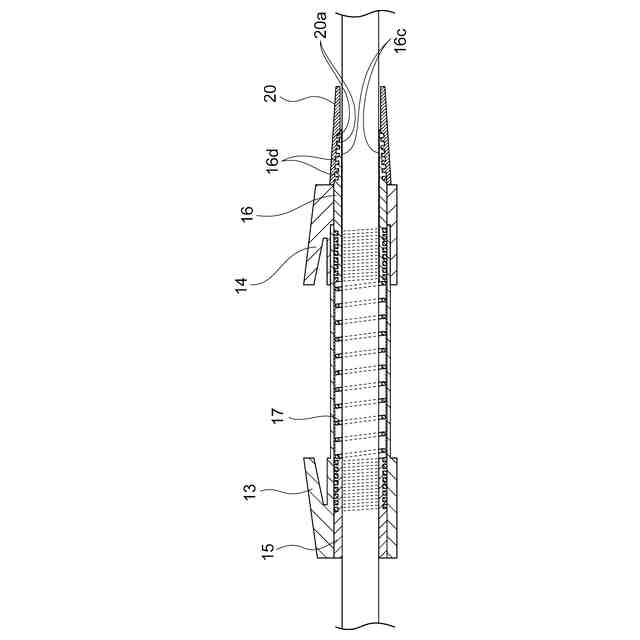

本発明の一実施形態に係るリールシートは、リール脚の一方の端部が挿入される固定フードと、該リール脚の他方の端部が挿入される移動フードと、を備え、該固定フードは、該固定フードから該移動フードの方向へ延伸する筒状部を備え、該固定フードの内周側に第１のばね固定部材が設けられ、該移動フードの内周側に第２のばね固定部材が設けられ、該第１のばね固定部材と、該第２のばね固定部材とは、ばね部材により接続され、これにより前記固定フードと、前記移動フードとは相対移動可能に接続されている。
【００１０】
本発明の一実施形態に係るリールシートにおいて、前記固定フードの前記筒状部は、前記リール脚が前記固定フードと前記移動フードとにより固定された状態で、その前記移動フード側の端部が前記移動フードに設けられた凹部に係止される。
（【００１１】以降は省略されています）
