公開番号2025125671
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021761
出願日2024-02-16
発明の名称空調システム及び空調システムの制御方法
出願人三菱電機株式会社
代理人弁理士法人きさ特許商標事務所
主分類F24F 11/65 20180101AFI20250821BHJP(加熱;レンジ;換気)
要約【課題】利用者の快適性を向上させることができる空調システム及び空調システムの制御方法を提供することを目的とする。
【解決手段】空調システムは、第1空間と、第1空間よりも下層に配置された第2空間及び第3空間と、第2空間及び第3空間よりも下層に配置された床下空間と、第3空間が設けられた階から第1空間が設けられた階まで連通する壁内空間と、を有する建物に設置される空調システムであって、第1空間に設置され、第1空間の暖房又は冷房を行う空気調和装置と、第1空間に設置され、第1空間へ外気を流入させる給気装置と、第2空間に設置され、第2空間の空気を屋外に排出する排気装置と、床下空間及び壁内空間に設けられ、第1空間と第3空間とを接続する風路を形成するダクトと、風路内に設けられ、第1空間の空気を第3空間に送る送風装置と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
第１空間と、前記第１空間よりも下層に配置された第２空間及び第３空間と、前記第２空間及び前記第３空間よりも下層に配置された床下空間と、前記第３空間が設けられた階から前記第１空間が設けられた階まで連通する壁内空間と、を有する建物に設置される空調システムであって、
前記第１空間に設置され、前記第１空間の暖房又は冷房を行う空気調和装置と、
前記第１空間に設置され、前記第１空間へ外気を流入させる給気装置と、
前記第２空間に設置され、前記第２空間の空気を屋外に排出する排気装置と、
前記床下空間及び前記壁内空間に設けられ、前記第１空間と前記第３空間とを接続する風路を形成するダクトと、
前記風路内に設けられ、前記第１空間の空気を前記第３空間に送る送風装置と、を備える空調システム。
続きを表示（約 1,500 文字）【請求項２】
前記ダクトは、前記送風装置が、前記送風装置から発生する騒音が予め設定された基準値以下となる回転速度で運転する場合に、前記送風装置の送風量が前記排気装置の排気風量よりも大きくなる径を有する請求項１に記載の空調システム。
【請求項３】
前記第１空間に設置された第１吸込口及び第２吸込口と、
前記第２吸込口と前記送風装置との間を閉塞し、前記第１吸込口を開放する第１状態と、前記第１吸込口と前記送風装置との間を閉塞し、前記第２吸込口を開放する第２状態とに切り替えられる第１開閉装置と、をさらに備え、
前記第１空間を高さ方向に等分する境界線によって上部領域及び下部領域の２つに分割した場合、前記第１吸込口は前記上部領域に配置され、前記第２吸込口は前記下部領域に配置される請求項１又は２に記載の空調システム。
【請求項４】
前記第１開閉装置は、前記空気調和装置が暖房運転を行う場合は前記第１状態とされ、前記空気調和装置が冷房運転を行う場合は前記第２状態とされる請求項３に記載の空調システム。
【請求項５】
前記風路は、前記第１空間と前記第３空間とを接続する第１風路と、前記床下空間と前記第３空間とを接続する第２風路とからなり、
前記床下空間に設置された第３吸込口と、
前記第２風路を閉塞し、前記第１空間と前記第３空間とを接続する第１状態と、前記第１風路を閉塞し、前記床下空間と前記第３空間とを接続する第２状態とに切り替えられる第２開閉装置と、をさらに備える請求項３に記載の空調システム。
【請求項６】
前記第２開閉装置を制御する制御装置と、
前記床下空間の空気質情報を測定する計測装置と、をさらに備え、
前記制御装置は、前記床下空間の前記空気質情報に応じて前記第２開閉装置の状態を切り替える請求項５に記載の空調システム。
【請求項７】
前記計測装置は、前記床下空間の温度を測定するものであり、
前記制御装置は、
冬季として設定された期間に前記床下空間の前記温度が予め設定された第１温度以上の場合、前記第２開閉装置を前記第２状態とし、前記床下空間の前記温度が前記第１温度以上でない場合、前記第２開閉装置を前記第１状態とし、
夏季として設定された期間に前記床下空間の前記温度が予め設定された第２温度以下の場合、前記第２開閉装置を前記第２状態とし、前記床下空間の前記温度が前記第２温度以下でない場合、前記第２開閉装置を前記第１状態とする請求項６に記載の空調システム。
【請求項８】
請求項６に記載の空調システムの制御方法であって、
前記送風装置の運転が開始されると、前記制御装置が前記計測装置から前記空気質情報を取得するステップと、
前記制御装置が、前記空気質情報に応じて、前記第２開閉装置を前記第１状態又は前記第２状態に切り替えるステップと、を含む空調システムの制御方法。
【請求項９】
請求項６に記載の空調システムの制御方法であって、
前記送風装置の運転が開始されると、前記制御装置が前記計測装置から前記空気質情報を取得し、前記空気調和装置から運転情報を取得するステップと、
前記制御装置が、前記空気調和装置の前記運転情報に応じて、前記第１開閉装置を前記第１状態又は前記第２状態に切り替えるステップと、
前記制御装置が、前記空気質情報に応じて、前記第２開閉装置を前記第１状態又は前記第２状態に切り替えるステップと、を含む空調システムの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建物内の空調及び換気を行う空調システム及び空調システムの制御方法に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、住宅等の建物内の空調及び換気を行う空調システムにおいて、空気調和装置が設置された空調対象空間の空気を、空気調和装置が設置されていない非空調対象空間へ送ることで、建物内の温熱環境を改善することが知られている。例えば、特許文献１には、空調対象空間である居室から非空調対象空間である脱衣室へ、ダクトファンによって空気を送風する空調システムが開示されている。特許文献１の空調システムでは、暖房装置の暖房能力の余力及び非空調対象空間の暖房の必要性に基づきダクトファンを制御することで、複数の空間を効率的に暖房する構成となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１８５７４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のような空調システムでは、居室から脱衣室へ送風する際の送風量が少ない場合、送風された空気が排気設備から外気へ排出され、温熱環境の改善が小さくなり、利用者の快適性を向上できなくなってしまう。送風量を増加させるために、ダクトファンの回転速度を上げることが考えられるが、この場合は、消費電力が増加するとともに騒音が発生し、利用者の快適性が低下する恐れがある。
【０００５】
本開示は、上記のような課題を解決するものであり、利用者の快適性を向上させることができる空調システム及び空調システムの制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る空調システムは、第１空間と、第１空間よりも下層に配置された第２空間及び第３空間と、第２空間及び第３空間よりも下層に配置された床下空間と、第３空間が設けられた階から第１空間が設けられた階まで連通する壁内空間と、を有する建物に設置される空調システムであって、第１空間に設置され、第１空間の暖房又は冷房を行う空気調和装置と、第１空間に設置され、第１空間へ外気を流入させる給気装置と、第２空間に設置され、第２空間の空気を屋外に排出する排気装置と、床下空間及び壁内空間に設けられ、第１空間と第３空間とを接続する風路を形成するダクトと、風路内に設けられ、第１空間の空気を第３空間に送る送風装置と、を備える。
【発明の効果】
【０００７】
本開示における空調システム及び空調システムの制御方法によれば、床下空間及び壁内空間に設けられ、第１空間と第３空間とを接続する風路を形成するダクトと、第１空間の空気を第３空間に送る送風装置とを備えることで、利用者の快適性を向上させることができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る空調システムの概略構成図である。
実施の形態１に係る空調システムが設置された建物の断面模式図である。

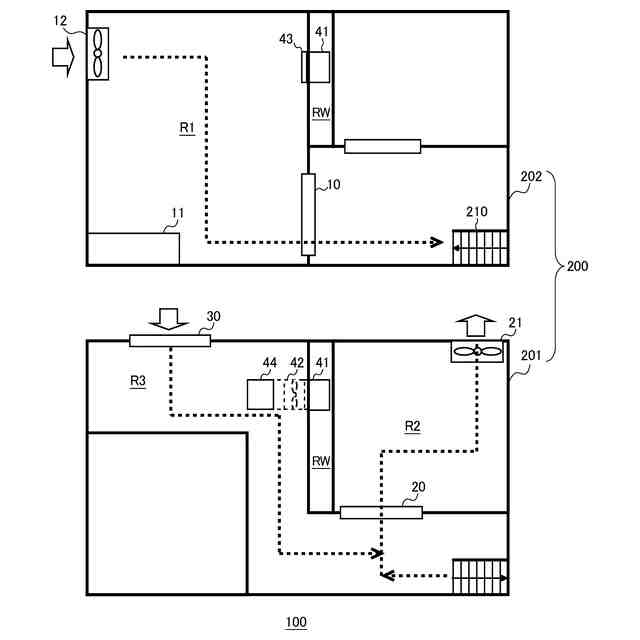

実施の形態１に係る空調システムにおいて送風装置が停止している場合の建物における空気の流れを示す図である。

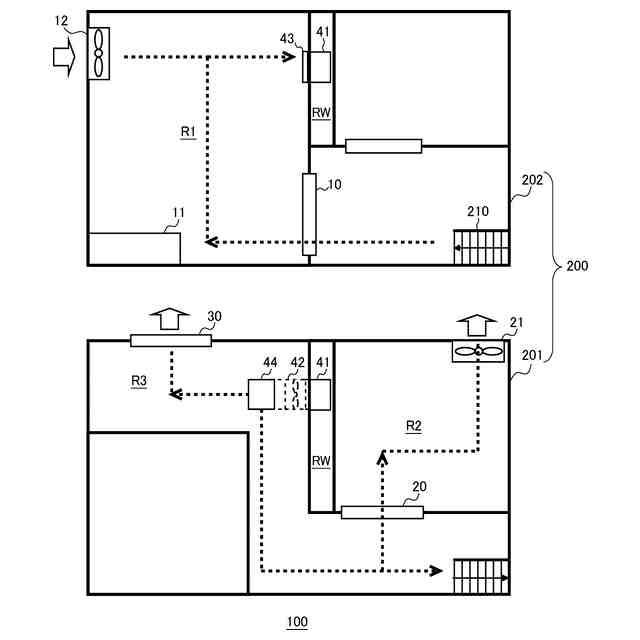

実施の形態１に係る空調システムにおいて送風装置が運転している場合の建物における空気の流れを示す図である。

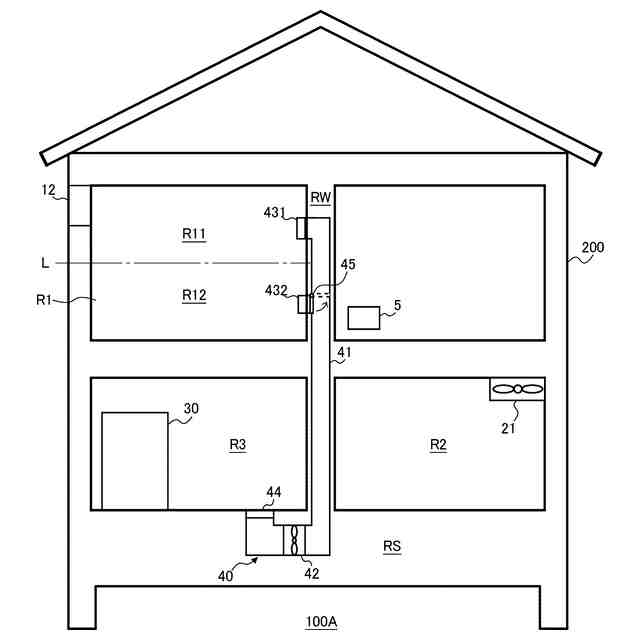

実施の形態２に係る空調システムが設置された建物の断面模式図である。

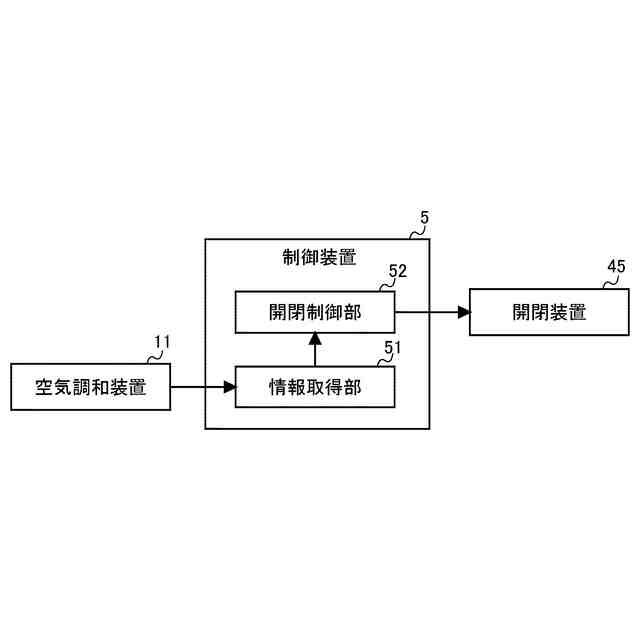

実施の形態２に係る空調システムの制御ブロック図である。

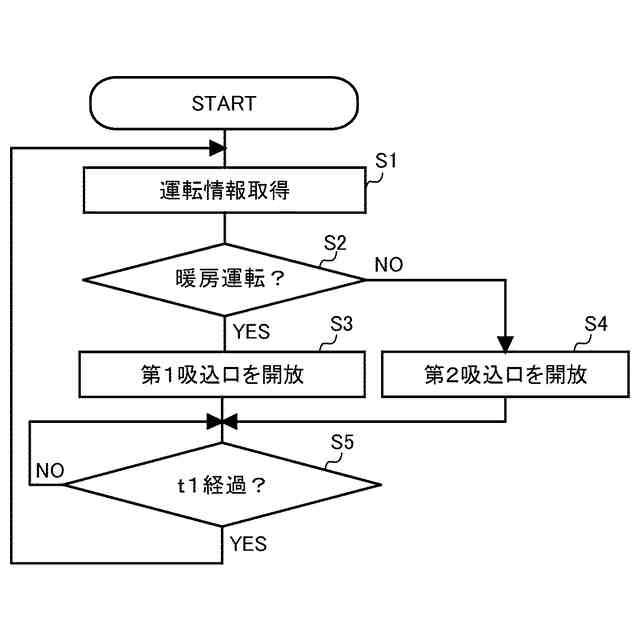

実施の形態２に係る空調システムにおける制御装置の制御の流れを示すフローチャートである。

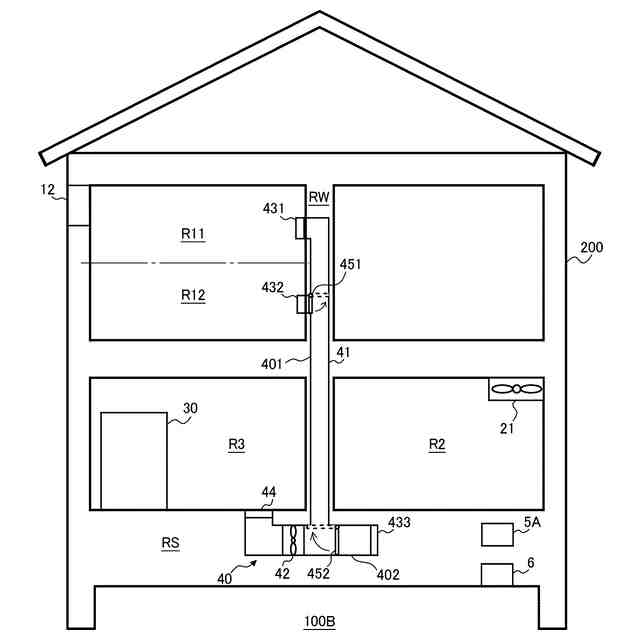

実施の形態３に係る空調システムが設置された建物の断面模式図である。

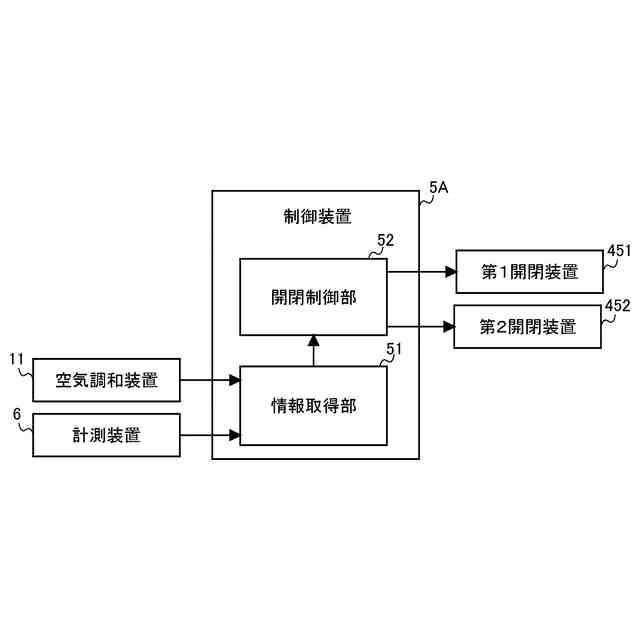

実施の形態３に係る空調システムの制御ブロック図である。
実施の形態３に係る空調システムにおける制御装置の制御の流れを示すフローチャートである。
変形例に係る制御装置の冬季における制御の流れを示すフローチャートである。
変形例に係る制御装置の夏季における制御の流れを示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本開示の実施の形態について説明する。なお、各図中、同一又は相当する部分には、同一符号を付して、その説明を適宜省略又は簡略化する。また、各図に記載の構成について、その形状、大きさ及び配置等は、本開示の範囲内で適宜変更することができる。
【００１０】
実施の形態１．

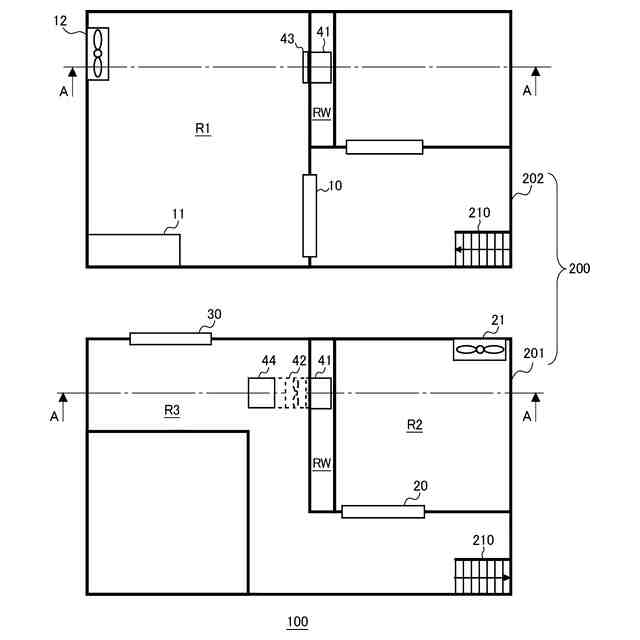

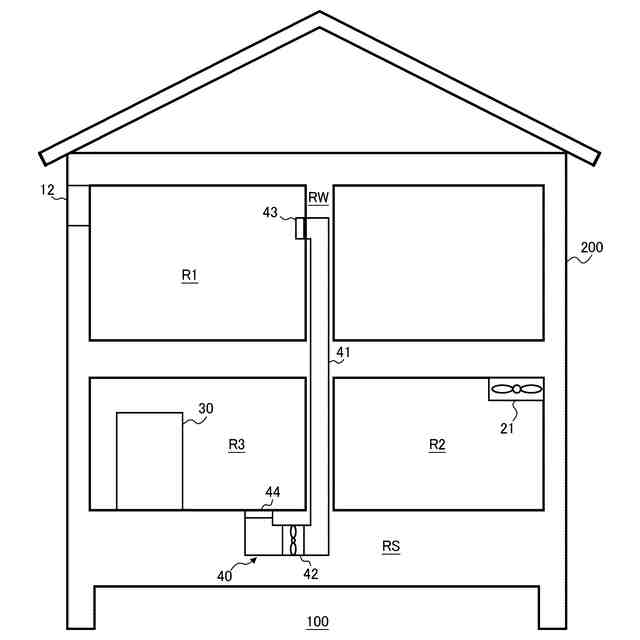

図１は、実施の形態１に係る空調システム１００の概略構成図である。実施の形態１の空調システム１００は、住宅等の建物２００に設置される。図１は、建物２００の平面図と、建物２００に設置された空調システム１００の各構成とを示している。建物２００は、１階２０１と２階２０２とからなる２階建ての建物である。１階２０１と２階２０２との間は、階段２１０を使って移動することが可能となっている。図２は、実施の形態１に係る空調システム１００が設置された建物２００の断面模式図である。図２は、建物２００を図１のＡ－Ａ線で切断した場合の断面を示している。図１及び図２を用いて、本実施の形態における空調システム１００の構成及び配置について説明する。
（【００１１】以降は省略されています）
