特許ウォッチ

公開番号2025123498
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025105679,2024060547
出願日2025-06-23,2019-02-22
発明の名称情報表示装置
出願人パイオニア株式会社
代理人弁理士法人レクスト国際特許事務所
主分類G06F 3/04845 20220101AFI20250815BHJP(計算;計数)
要約【課題】
ユーザが所望する情報を適切なサイズで容易に表示することが可能な情報表示装置を提供する。
【解決手段】
情報表示装置は、コンテンツ画像を表示画面上の第1表示領域(16)に表示させる第1表示制御部と、前記表示画面上の第2表示領域(17)に地図画像を複数のアイコン画像(18a～18c、19a)と共に表示させる第2表示制御部と、前記第1表示領域を拡大または縮小するための第1入力操作及び前記地図画像に対するユーザからの第2入力操作を受け付ける入力操作受付部と、前記第1入力操作に基づき、前記複数のアイコン画像のうち、前記第2入力操作を受け付けるための第1アイコン画像(18a～18c)に対しては、前記アイコン画像の表示形態を変更するための第1表示形態処理を行わず、前記第2入力操作を受け付けるためのものではない第2アイコン画像(19a)に対しては、前記第1表示形態処理を行う、表示形態処理部とを有する。
【選択図】図10
特許請求の範囲【請求項１】
コンテンツ画像を表示画面上の第１表示領域に表示させる第１表示制御部と、
前記表示画面上の第２表示領域に地図画像を複数のアイコン画像と共に表示させる第２表示制御部と、
前記第１表示領域を拡大または縮小するための第１入力操作及び前記地図画像に対するユーザからの第２入力操作を受け付ける入力操作受付部と、
前記第１入力操作に基づき、前記複数のアイコン画像のうち、
前記第２入力操作を受け付けるための第１アイコン画像に対しては、前記アイコン画像の表示形態を変更するための第１表示形態処理を行わず、
前記第２入力操作を受け付けるためのものではない第２アイコン画像に対しては、前記第１表示形態処理を行う、表示形態処理部と、
を有することを特徴とする情報表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報を表示する情報表示装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、経路を案内する経路案内装置において、地図情報と共に３次元的に表現された交差点画像を表示することが行われている。
【０００３】
このような経路案内装置としては、例えば、交差点の複雑度を判定し、その判定結果に応じて地図情報と共に３次元的に表現された交差点画像を表示する表示装置が特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１４６２７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の表示装置は、既定サイズの交差点画像を地図情報と共に表示するのみである。また、複数の情報が表示される場合、適切な表示サイズで表示することができないことが課題の一例として挙げられる。
【０００６】
本発明は上記した点に鑑みてなされたものであり、ユーザが所望する情報を適切なサイズで容易に表示することが可能な情報表示装置を提供すること課題の１つとする。
【課題を解決するための手段】
【０００７】
本願請求項１に記載の情報表示装置は、コンテンツ画像を表示画面上の第１表示領域に表示させる第１表示制御部と、前記表示画面上の第２表示領域に地図画像を複数のアイコン画像と共に表示させる第２表示制御部と、前記第１表示領域を拡大または縮小するための第１入力操作及び前記地図画像に対するユーザからの第２入力操作を受け付ける入力操作受付部と、前記第１入力操作に基づき、前記複数のアイコン画像のうち、前記第２入力操作を受け付けるための第１アイコン画像に対しては、前記アイコン画像の表示形態を変更するための第１表示形態処理を行わず、前記第２入力操作を受け付けるためのものではない第２アイコン画像に対しては、前記第１表示形態処理を行う、表示形態処理部と、を有することを特徴とする。
【図面の簡単な説明】
【０００８】
自動車の運転席から見た自動車の前方を示す図である。
情報表示装置の機能ブロックを示すブロック図である。

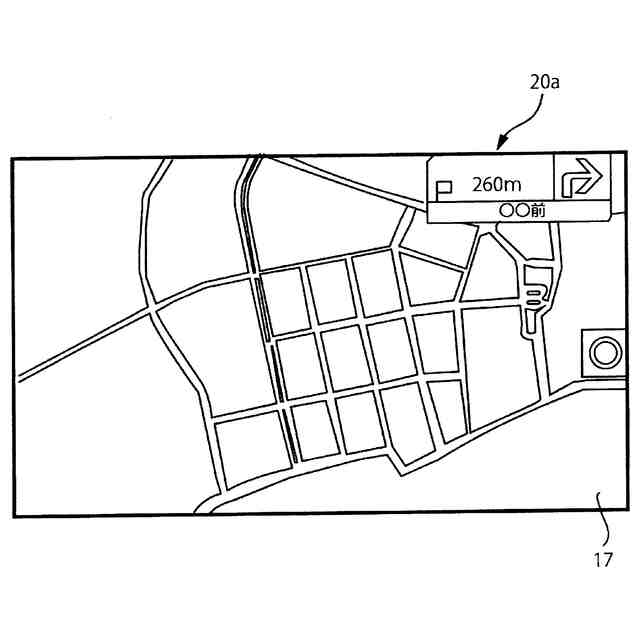

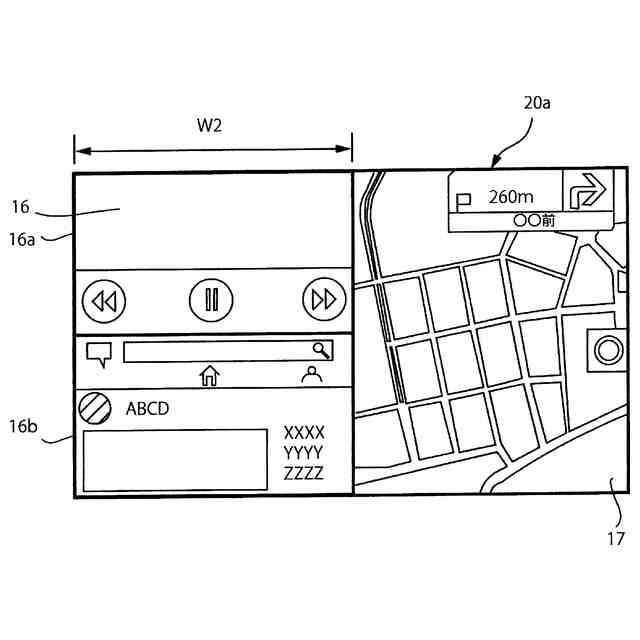

図１のタッチパネルの画面における表示態様の一例を示す図である。
図１のタッチパネルの画面における表示態様の一例を示す図である。
図１のタッチパネルの画面における表示態様の一例を示す図である。
コンテンツ画像がユーザのタッチ操作によって拡大又は縮小される態様の一例を説明する図である。

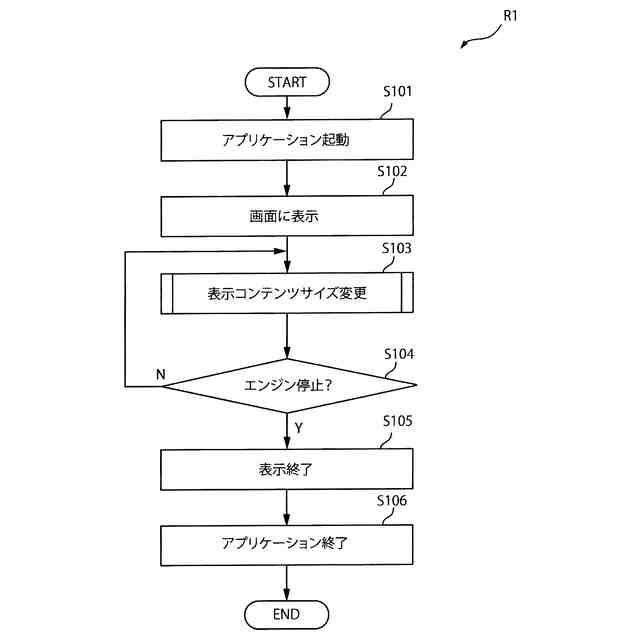

実施例１に係る経路探索装置による情報表示処理を示すフローチャートである。

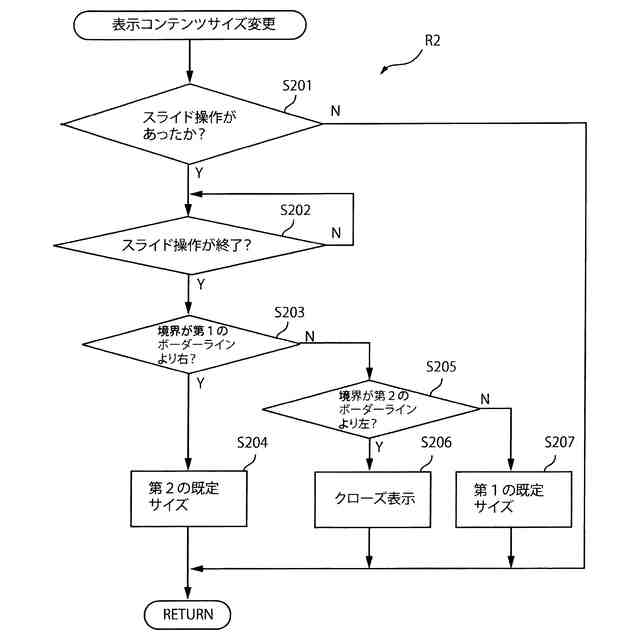

図７に示されるサブルーチンを示すフローチャートである。
実施例２に係る経路探索装置による情報表示処理を示すフローチャートである。
図１のタッチパネルの画面における表示態様の一例を示す図である。
図１のタッチパネルの画面における表示態様の一例を示す図である。
図１のタッチパネルの画面における表示態様の一例を示す図である。
図１のタッチパネルの画面における表示態様の一例を示す図である。
実施例３に係る経路探索装置による情報表示処理を示すフローチャートである。
図１４に示されるサブルーチンを示すフローチャートである。
【発明を実施するための形態】
【実施例】
【０００９】
本発明の実施例１の情報表示装置について説明する。以下の説明では、情報表示装置が現在地から目的地までの経路を探索する経路探索装置としての機能を有する場合を説明する。
【００１０】
図１は、自動車Ｍの前席付近を示している。図１に示すように、情報表示装置１０は、自動車Ｍに搭載されている。尚、自動車Ｍは、移動体の一例である。移動体は、自転車、オートバイ、飛行機、船舶、移動する人が所持する携帯端末等、自動車以外の移動体であっても良い。
（【００１１】以降は省略されています）
