公開番号2025123067
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018924
出願日2024-02-09
発明の名称検査システム、検査装置、検査方法、及びプログラム
出願人株式会社リコー
代理人個人,個人
主分類H04N 1/00 20060101AFI20250815BHJP(電気通信技術)
要約【課題】バリアブル印刷の印刷データに誤りがある場合に、不要な印刷物が印刷されてしまうことを抑制する検査システムを提供する。
【解決手段】検査システムは、バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから印刷データを生成する生成部と、前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する第1の検査部と、前記第1の検査部の検査結果に応じて、前記印刷データの印刷を制御する印刷制御部と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから印刷データを生成する生成部と、
前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する第１の検査部と、
前記第１の検査部の検査結果に応じて、前記印刷データの印刷を制御する印刷制御部と、
を有する、検査システム。
続きを表示（約 1,000 文字）【請求項２】
前記印刷データを印刷した印刷物の欠陥の有無を検査する第２の検査部を有する、請求項１に記載の検査システム。
【請求項３】
前記第２の検査部は、前記印刷データの印刷画像データと、前記印刷物を読み取った読取画像データとの対比により、前記印刷物の欠陥の有無を検査する、請求項２に記載の検査システム。
【請求項４】
前記印刷制御部は、前記印刷データの前記バリアブル領域から読み取ったデータに誤りがない場合、前記印刷データの印刷を開始するように制御する、請求項１に記載の検査システム。
【請求項５】
前記印刷制御部は、前記印刷データの前記バリアブル領域から読み取ったデータに誤りがある場合、前記印刷データの印刷を開始しないように制御する、請求項１又は４に記載の検査システム。
【請求項６】
前記印刷制御部は、前記印刷データの前記バリアブル領域から読み取ったデータに誤りがある場合、前記印刷データの前記バリアブル領域の誤りがある箇所を変更し、変更後の印刷データの印刷を開始するように制御する、請求項１又は４に記載の検査システム。
【請求項７】
前記第１の検査部は、文字コードの対比により、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する、請求項１乃至４のいずれか一項に記載の検査システム。
【請求項８】
バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから印刷データを生成する生成部と、
前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する第１の検査部と、
前記第１の検査部の検査結果に応じて、前記印刷データの印刷を制御する印刷制御部と、
を有する、検査装置。
【請求項９】
コンピュータが、
バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから印刷データを生成する生成処理と、
前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する検査処理と、
前記検査処理の検査結果に応じて、前記印刷データの印刷を制御する印刷制御処理と、
を実行する、検査方法。
【請求項１０】
請求項９に記載の検査方法をコンピュータに実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、検査システム、検査装置、検査方法、及びプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、送付先の郵便番号と宛名等のように、印刷物の一部について入力データの各レコードの内容に応じて異なる内容を印刷するバリアブル印刷が知られている。
【０００３】
また、印刷装置がバリアブル印刷した印刷物を読み取り、元の入力データの各レコードと比較することで、印刷が正常に行われているかを検査する印刷検査装置が知られている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示すような従来の技術では、例えば、バリアブル印刷の設定ミス等によって印刷データに誤りがある場合でも、不要な印刷が実行されてしまうという問題がある。
【０００５】
本発明の一実施形態は、上記の問題点に鑑みてなされたものであって、バリアブル印刷の印刷データに誤りがある場合に、不要な印刷物が印刷されてしまうことを抑制する検査システムを提供する。
【課題を解決するための手段】
【０００６】
上記の課題を解決するため、本発明の一実施形態に係る検査システムは、バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから印刷データを生成する生成部と、前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する第１の検査部と、前記第１の検査部の検査結果に応じて、前記印刷データの印刷を制御する印刷制御部と、を有する。
【発明の効果】
【０００７】
本発明の一実施形態によれば、バリアブル印刷の印刷データに誤りがある場合に、不要な印刷物が印刷されてしまうことを抑制する検査システムを提供することができる。
【図面の簡単な説明】
【０００８】
一実施形態に係る検査システムのシステム構成の例を示す図である。

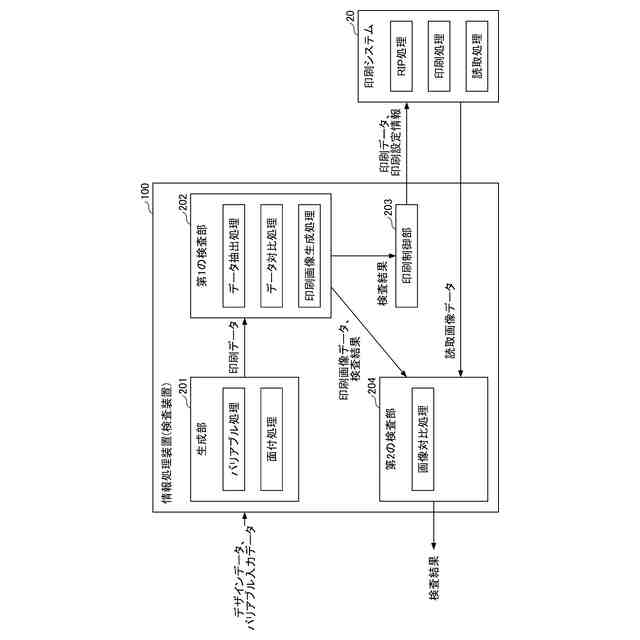

一実施形態に係る処理の概要について説明するための図である。

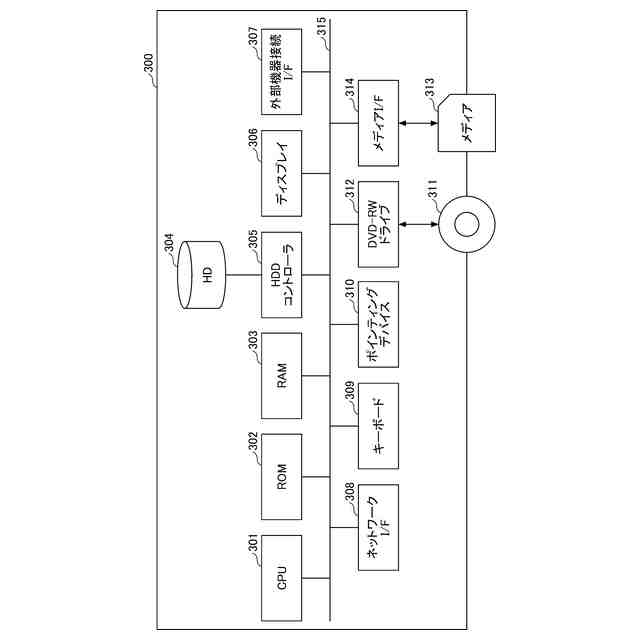

一実施形態に係るコンピュータのハードウェア構成の例を示す図である。

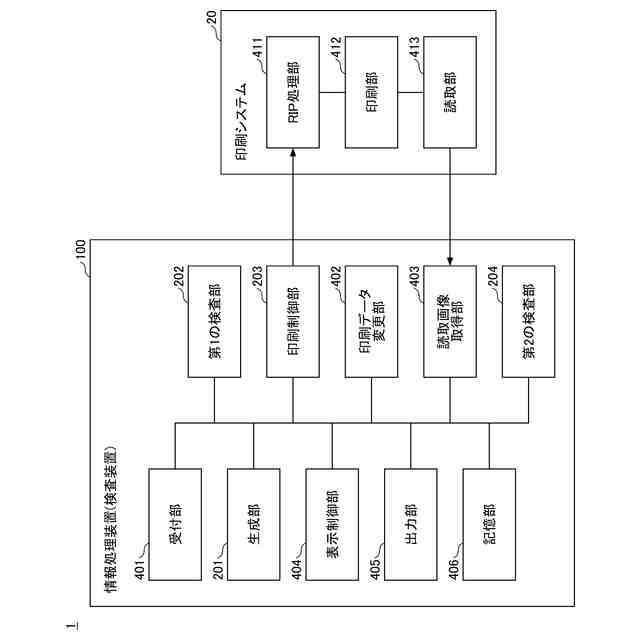

一実施形態に係る検査システムの機能構成の例を示す図である。

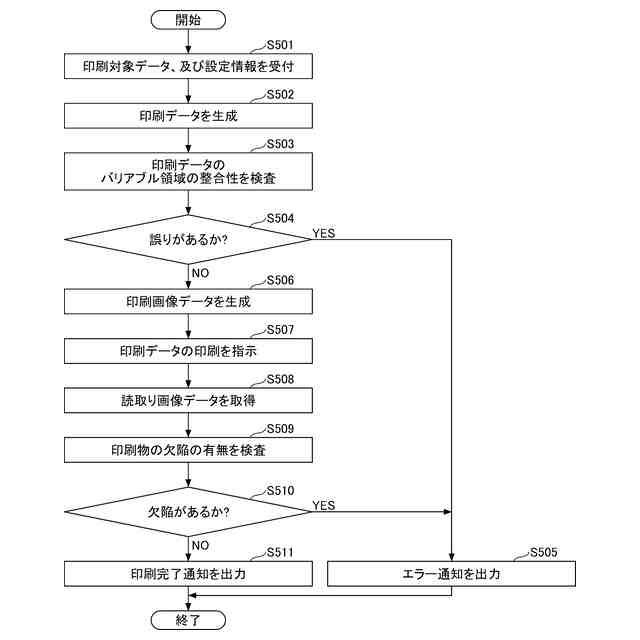

第１の実施形態に係る検査システムの処理の例を示すフローチャートである。

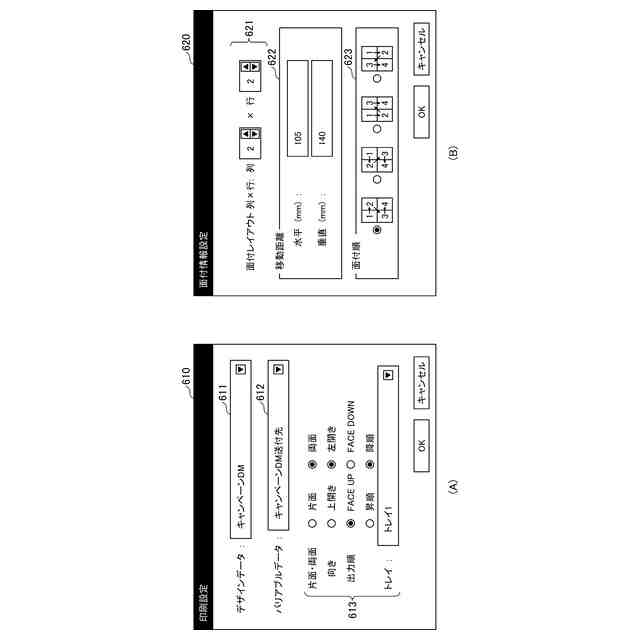

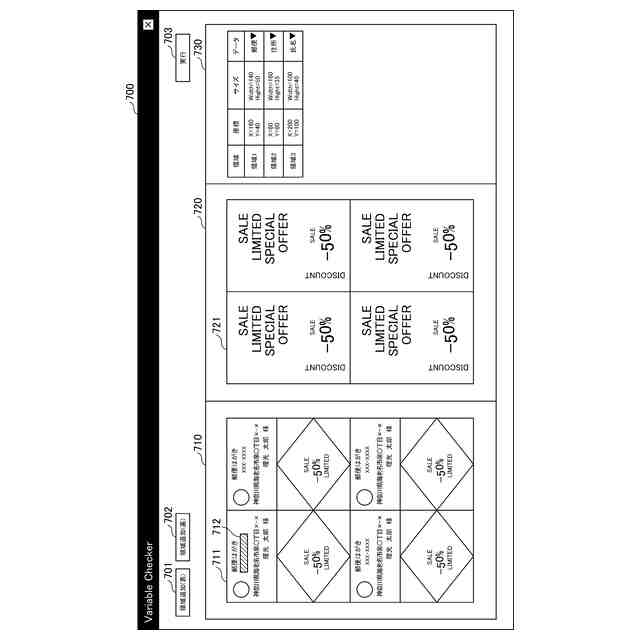

一実施形態に係るＵＩ画面の例を示す図（１）である。
一実施形態に係るＵＩ画面の例を示す図（２）である。

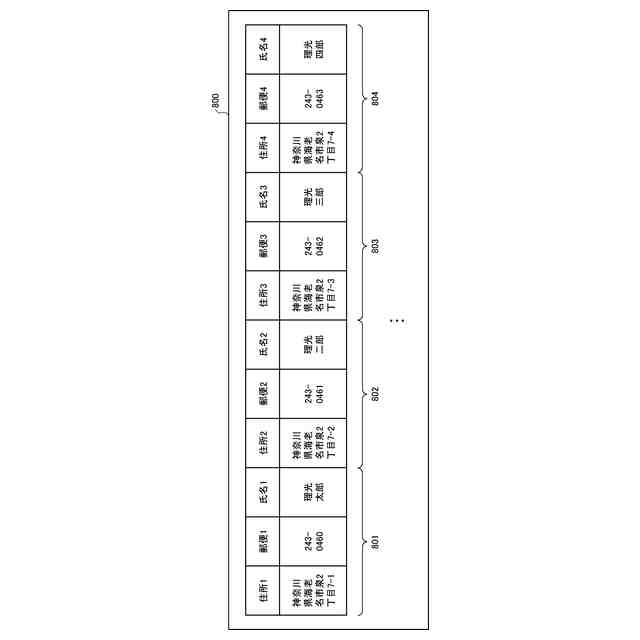

一実施形態に係るバリアブル入力データの一例を示す図である。

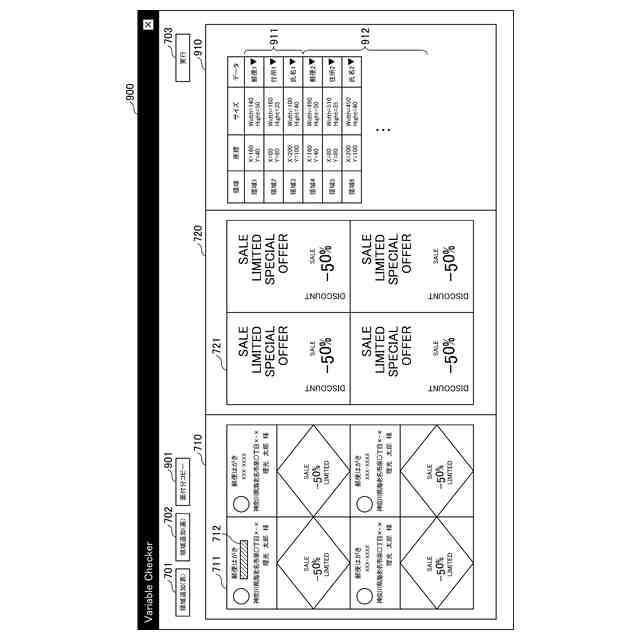

一実施形態に係るＵＩ画面の例を示す図（３）である。
第１の実施形態に係る第１の検査処理の例を示すフローチャートである。
第１の実施形態に係る第１の検査処理の検査結果の例を示す図である。
第１の実施形態に係る検査結果の表示画面の例を示す図（１）である。
第１の実施形態に係る第2の検査処理の例を示すフローチャートである。
第１の実施形態に係る検査結果の表示画面の例を示す図（２）である。
第２の実施形態に係る検査システムの処理の例を示すフローチャートである。
第３の実施形態に係る処理の概要について説明するための図である。
第３の実施形態に係るデータの例を示す図である。
第３の実施形態に係る第１の検査処理の例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。
【００１０】
＜システム構成＞
図１は、一実施形態に係る検査システムのシステム構成の例を示す図である。検査システム１は、例えば、送付先の郵便番号と宛名等のように、印刷物の一部について入力データの各レコードの内容に応じて異なる内容を印刷するバリアブル印刷用の印刷データ、及び印刷物を検査するシステムである。図１の例では、検査システム１は、情報端末１０、情報処理装置（検査装置）１００、ＤＦＥ（Digital Front End）２１、及び印刷装置２２等を含む。なお、ＤＦＥ２１、及び印刷装置２２は、印刷データを印刷する印刷システム２０の一例である。
（【００１１】以降は省略されています）
