公開番号2025122491
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024018022
出願日2024-02-08
発明の名称通信装置およびその制御方法
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 72/23 20230101AFI20250814BHJP(電気通信技術)
要約【課題】外部装置が対応しているディスカバリ方法にかかわらず、外部装置が検出可能な6GHz帯のアクセスポイント機能を実現する通信機器を提供すること。
【解決手段】通信装置は、6GHz帯を含む複数の周波数帯での通信が可能な接続部を有する。通信装置は、無線通信手段で6GHz帯のアクセスポイント機能を外部装置に提供する場合、他の周波数帯のアクセスポイント機能も提供するように無線通信手段の動作を制御する。
【選択図】図5
特許請求の範囲【請求項１】
６ＧＨｚ帯を含む複数の周波数帯での通信が可能な無線通信手段と、
前記無線通信手段の動作を制御する制御手段と、を有する通信装置であって、
前記制御手段は、前記無線通信手段で６ＧＨｚ帯のアクセスポイント機能を外部装置に提供する場合、他の周波数帯のアクセスポイント機能も提供するように前記無線通信手段の動作を制御する、ことを特徴とする通信装置。
続きを表示（約 1,100 文字）【請求項２】
前記他の周波数帯が、２．４ＧＨｚ帯または５ＧＨｚ帯であることを特徴とする請求項１に記載の通信装置。
【請求項３】
前記制御手段は、前記他の周波数帯のアクセスポイント機能を用いて、前記６ＧＨｚ帯のアクセスポイントの情報を送信するように前記無線通信手段の動作を制御する、ことを特徴とする請求項１に記載の通信装置。
【請求項４】
前記制御手段は、外部装置が前記６ＧＨｚ帯のＡＰとの接続を完了すると、前記他の周波数帯のアクセスポイント機能の提供を終了するように前記無線通信手段の動作を制御することを特徴とする請求項１に記載の通信装置。
【請求項５】
前記制御手段は、前記無線通信手段が前記６ＧＨｚ帯のアクセスポイント機能と前記他の周波数帯のアクセスポイント機能とを時分割処理によって提供している場合、前記通信装置と前記外部装置との接続が完了したことに応じて前記他の周波数帯のアクセスポイント機能の提供を終了するように前記無線通信手段の動作を制御することを特徴とする請求項１に記載の通信装置。
【請求項６】
前記制御手段は、前記無線通信手段が前記他の周波数帯のアクセスポイント機能の提供を終了した後、前記外部装置との接続が切断した場合、あるいは新たな外部装置を前記通信装置に接続するための操作を検出した場合に、前記他の周波数帯のアクセスポイント機能の提供を再開するよう前記無線通信手段の動作を制御することを特徴とする請求項５に記載の通信装置。
【請求項７】
前記制御手段は、外部装置が前記通信装置と通信するために用いる情報として、前記６ＧＨｚ帯のアクセスポイントの情報を表示し、前記他の周波数帯のアクセスポイントの情報を表示しない画面を表示装置に表示させることを特徴とする請求項１に記載の通信装置。
【請求項８】
前記制御手段は、前記他の周波数帯のアクセスポイント機能の提供において、前記他の周波数帯のアクセスポイントの識別情報を送信しないように前記無線通信手段の動作を制御することを特徴とする請求項１に記載の通信装置。
【請求項９】
前記制御手段は、前記他の周波数帯のアクセスポイントに対する接続要求を前記外部装置から受信した場合、前記接続要求を拒否するように前記無線通信手段の動作を制御することを特徴とする請求項１に記載の通信装置。
【請求項１０】
前記制御手段は、前記無線通信手段で６ＧＨｚ帯のアクセスポイント機能を外部装置に提供する場合に用いるチャンネルを、ＰＳＣ（Preferred Scanning Channels）チャンネルとすることを特徴とする請求項１に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、通信装置およびその制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年ではさまざまな電子機器に無線通信機能が搭載されている。そのため、周囲に無線通信可能な相手先機器が複数存在することも珍しくない。例えば特許文献１には、無線通信による画像の転送先としてサーバ、ＰＣ、またはプリンタを選択可能な電子カメラが開示されている。
【０００３】
代表的な無線通信規格として、無線ＬＡＮまたはＷｉ－Ｆｉとも呼ばれるＩＥＥＥ８０２．１１シリーズ規格がある。従来、無線ＬＡＮ規格では２．４ＧＨｚ帯と５ＧＨｚ帯とが用いられてきた。しかし、ＩＥＥＥ８０２．１１ａｘ（Ｗｉ－Ｆｉ６）規格を拡張したＩＥＥＥ８０２．１１ａｘｅ（Ｗｉ－Ｆｉ６Ｅ）規格ではさらに６ＧＨｚ帯の利用が可能になった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１２０２７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
Ｗｉ－Ｆｉ６Ｅ規格では、クライアント機器（外部装置）が６ＧＨｚ帯に対応したアクセスポイント（ＡＰ）を検出する方法（ディスカバリ方法）が複数定められている。具体的には、６ＧＨｚ帯で検出する方法（インバンドディスカバリ）と、２．４ＧＨｚまたは５ＧＨｚ帯で検出する方法（アウトオブバンドディスカバリ）である。
【０００６】
しかしながら、クライアント機器がこれらすべてのディスカバリ方法に対応しているとは限らない。例えばアウトオブバンドディスカバリのみに対応しているクライアント機器は、インバンドディスカバリのみを想定したＡＰを検出することができない。
【０００７】
そのため、本発明はその一実施態様において、外部装置が対応しているディスカバリ方法にかかわらず、外部装置が検出可能な６ＧＨｚ帯のアクセスポイント機能を実現する通信機器およびその制御方法を提供する。
【課題を解決するための手段】
【０００８】
本発明はその一態様において、６ＧＨｚ帯を含む複数の周波数帯での通信が可能な無線通信手段と、無線通信手段の動作を制御する制御手段と、を有する通信装置であって、制御手段は、無線通信手段で６ＧＨｚ帯のアクセスポイント機能を外部装置に提供する場合、他の周波数帯のアクセスポイント機能も提供するように無線通信手段の動作を制御する、ことを特徴とする通信装置を提供する。
【発明の効果】
【０００９】
本発明によれば、外部装置が対応しているディスカバリ方法にかかわらず、外部装置が検出可能な６ＧＨｚ帯のアクセスポイント機能を実現する通信機器およびその制御方法を提供することができる。
【図面の簡単な説明】
【００１０】

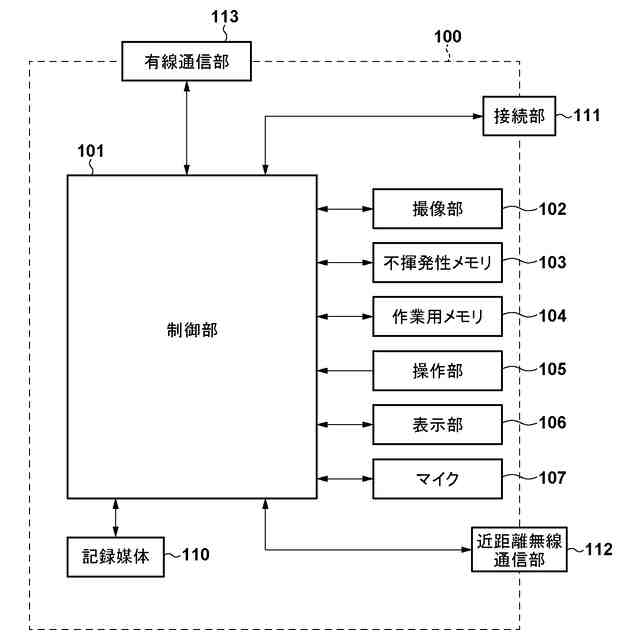

第１実施形態に係る通信装置の一例としてのデジタルカメラの機能構成例を示すブロック図

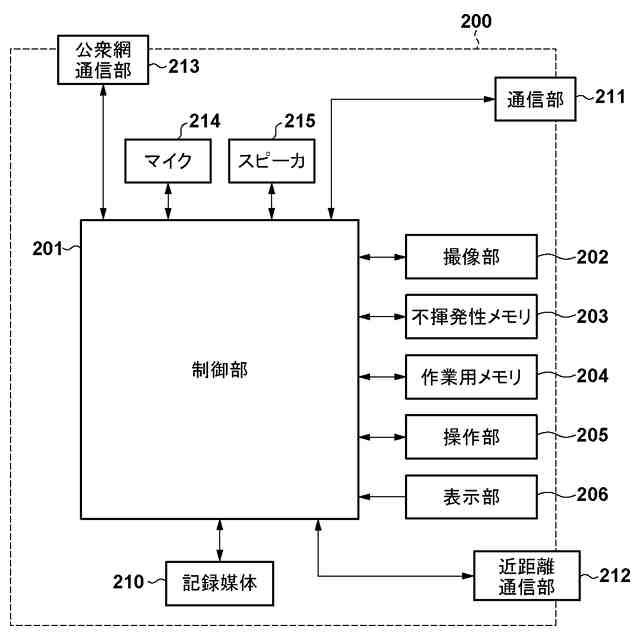

第１実施形態における外部装置の機能構成例を示すブロック図

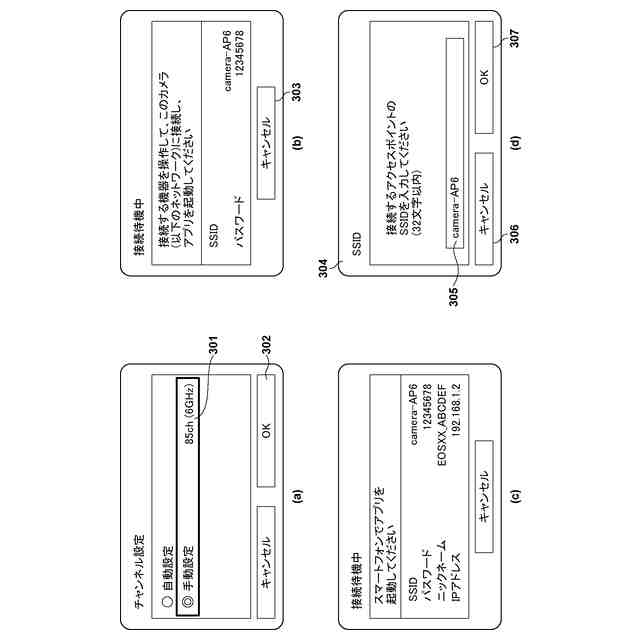

第１実施形態に係るデジタルカメラの表示画面の例を示す図
第１実施形態におけるデジタルカメラと外部装置の動作に関するシーケンス図

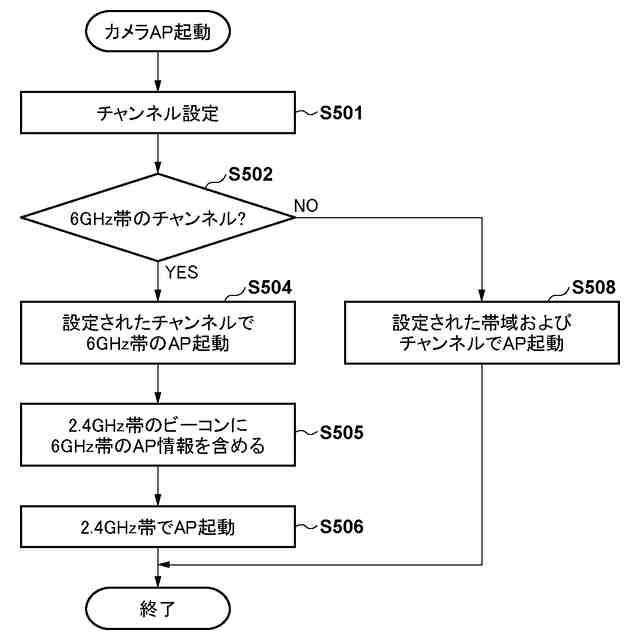

第１実施形態に係るデジタルカメラの動作に関するフローチャート

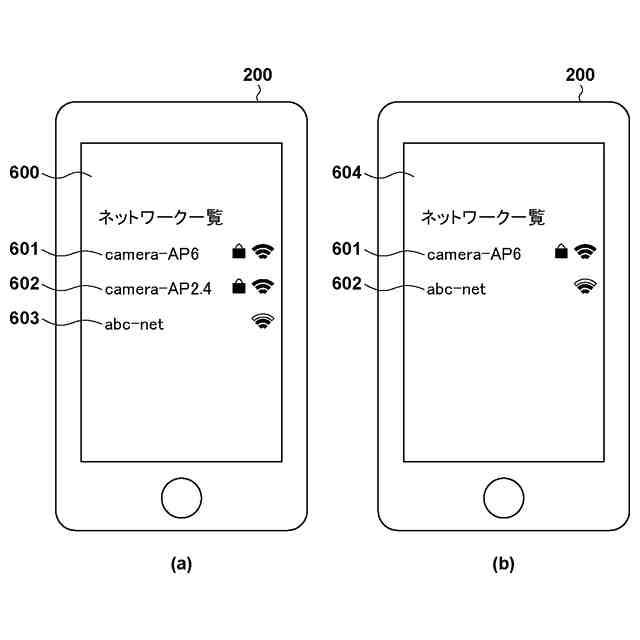

第２実施形態における外部装置での表示画面の例を示す図

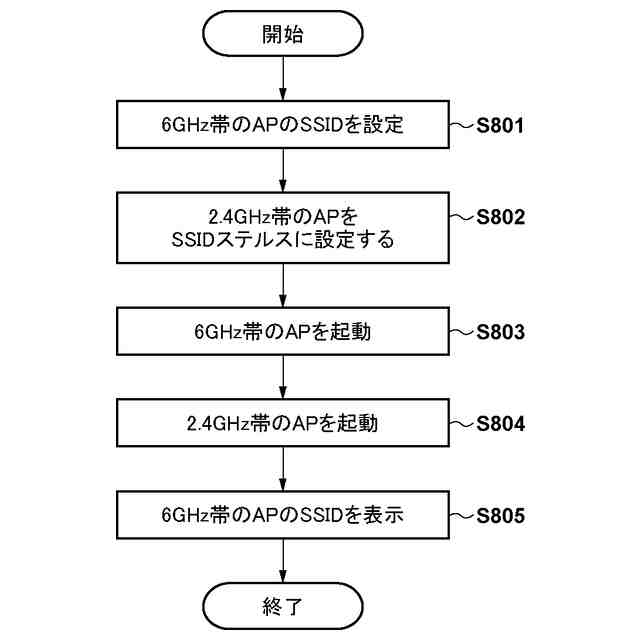

第２実施形態に係るデジタルカメラの動作に関するフローチャート
第２実施形態に係るデジタルカメラの動作に関するフローチャート
第２実施形態に係るデジタルカメラの動作に関するフローチャート
第３実施形態に係るデジタルカメラの動作に関するフローチャート
【発明を実施するための形態】
（【００１１】以降は省略されています）
