公開番号2025102188
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219489
出願日2023-12-26
発明の名称ニッチ構造
出願人大和ハウス工業株式会社
代理人個人,個人
主分類H04R 1/02 20060101AFI20250701BHJP(電気通信技術)
要約【課題】音による演出が可能なニッチ構造を提供する。

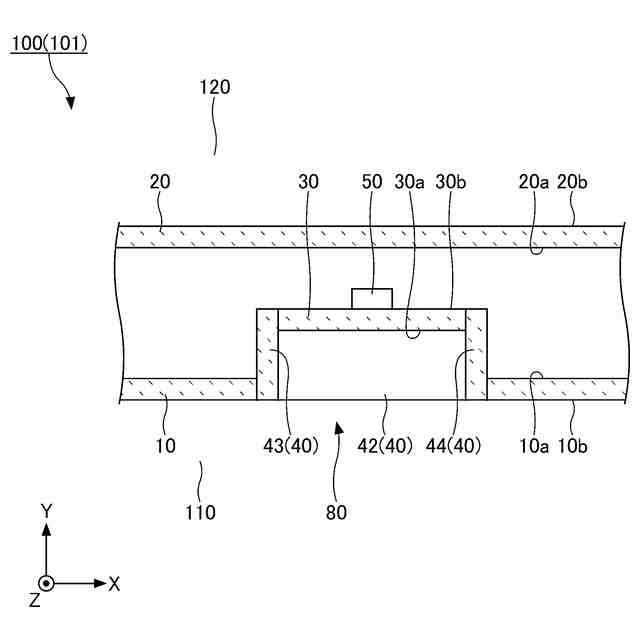

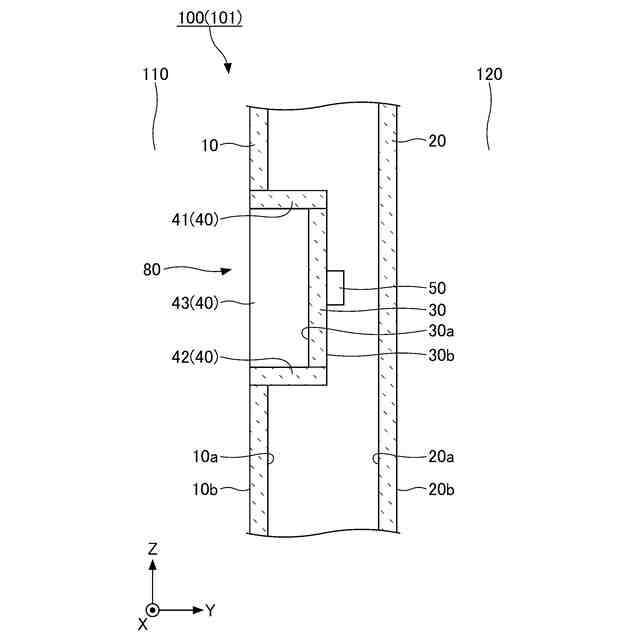

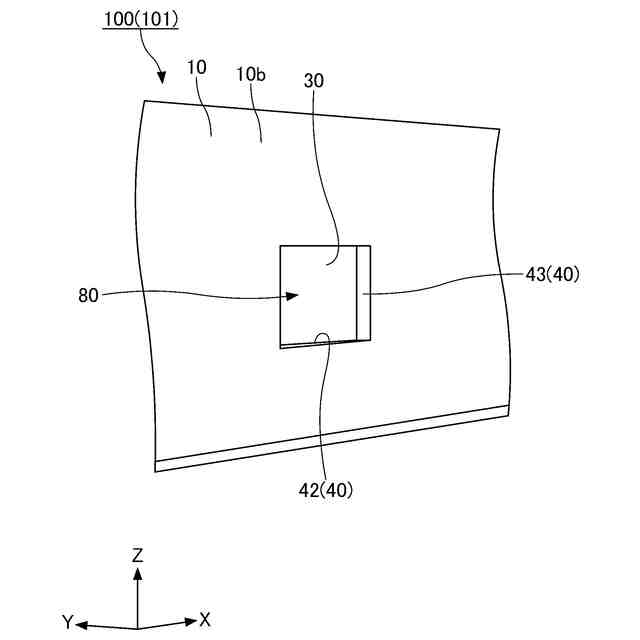

【解決手段】ニッチ構造101は、第1面材10と、厚さ方向において第1面材10に対向する第2面材20と、厚さ方向おいて第1面材10と第2面材20との間に配置され、第1面材10ともに凹部80を形成する第3面材30と、第1面材10と第3面材30とを接続し、第1面材10及び第3面材30とともに凹部80を形成する第4面材40と、第3面材30の背面30bに接触する振動スピーカー50と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
第１面材と、
厚さ方向において前記第１面材に対向する第２面材と、
前記厚さ方向おいて前記第1面材と前記第２面材との間に配置され、前記第１面材ともに凹部を形成する第３面材と、
前記第１面材と前記第３面材とを接続し、前記第１面材及び前記第３面材とともに前記凹部を形成する第４面材と、
前記第３面材の背面に接触する振動スピーカーと、を備えることを特徴とするニッチ構造。
続きを表示（約 720 文字）【請求項２】

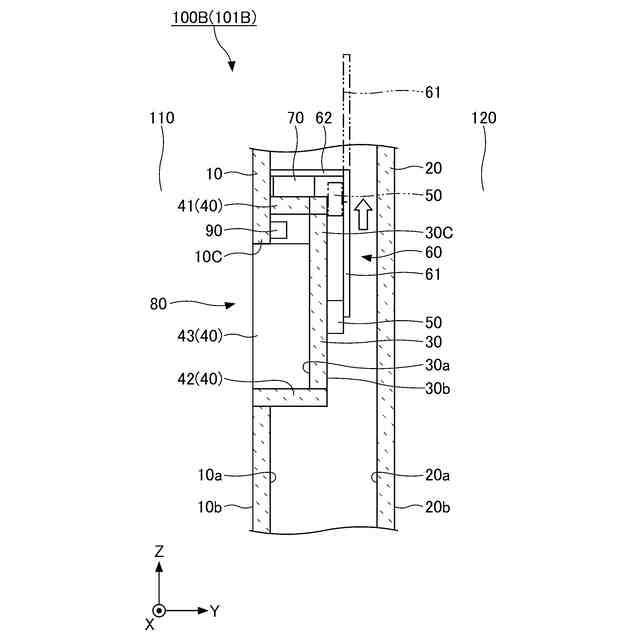

前記振動スピーカーを上下方向に移動可能に支持する支持機構を備え、
前記支持機構は、
前記振動スピーカーを上方から支持する吊り下げ棒を有することを特徴とする請求項１に記載のニッチ構造。
【請求項３】

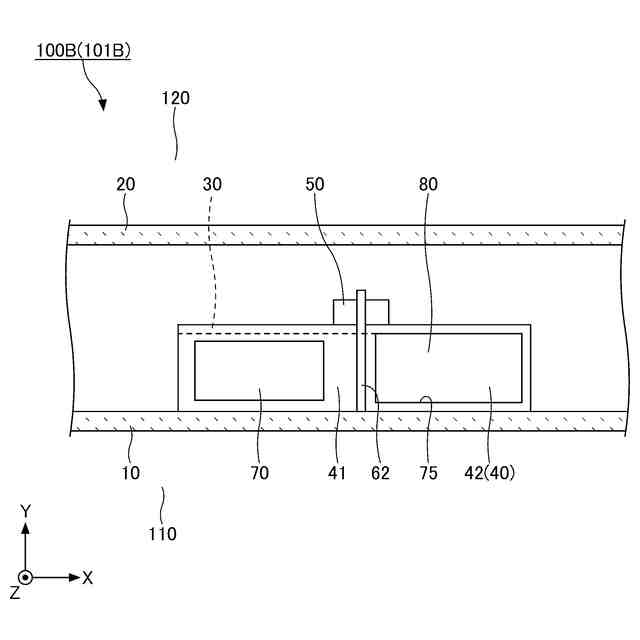

前記振動スピーカーに接続されたアンプを備え、
前記第４面材は、厚さ方向が上下方向に沿って配置され、前記第３面材の上部に接続され、前記凹部の上方に配置された天板を含み、
前記アンプは、前記天板の上に載置され、
前記天板には、上下方向に貫通する開口部が形成されている請求項１に記載のニッチ構造。
【請求項４】
前記凹部の上部は、前記第１面材の背面に接する空間を含み、
前記凹部の上部には、前記第１面材の背面に取り付けられ、前記凹部内を照明する照明が配置され、
前記天板は、前記照明の上方に配置されている請求項３に記載のニッチ構造。
【請求項５】
前記第３面材は、前記第３面材の厚さ方向に見て矩形状を成すように形成され、
前記第４面材は、
厚さ方向が上下方向に沿って配置され、前記第３面材の上部に接続され、前記凹部の上部を形成する天板と、
厚さ方向が上下方向に沿って配置され、前記第３面材の下部に接続され、前記凹部の底部を形成する底板と、
厚さ方向が水平方向に沿って配置され、前記第３面材の側部に接続され、前記凹部の側部を形成する一対の側板と、を有する請求項１に記載のニッチ構造。
【請求項６】
リビングルームを仕切る間仕切壁であることを特徴とする請求項１に記載のニッチ構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ニッチ構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、例えば住宅の壁に取り付けられ、正面が開口した箱形のニッチが知られている（例えば特許文献１参照）。ニッチは、壁幅方向に離れて配置された一対の側板と、一対の側板の上端間に渡された天板と、一対の側板の下端間に配置された底板とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１２５６７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来から、ニッチ構造は、凹部に季節を感じさせる飾りを置いたり、絵画を設置したりすることにより、インテリアを楽しむ空間として活用されている。また、近年、間接照明を設置して、より上質なニッチ構造の活用が提案されている。
【０００５】
しかしながら、ニッチ構造では、壁を凹ませていることにより、凹み部分において壁厚が薄くなり遮音性能が低下したり、さらには、凹み形状がメガホンのように音を増幅させたりすることがある。
【０００６】
本発明は、音による演出が可能なニッチ構造を提供する。
【課題を解決するための手段】
【０００７】
本発明によるニッチ構造は、
第１面材と、
厚さ方向において前記第１面材に対向する第２面材と、
前記厚さ方向おいて前記第1面材と前記第２面材との間に配置され、前記第１面材ともに凹部を形成する第３面材と、
前記第１面材と前記第３面材とを接続し、前記第１面材及び前記第３面材とともに前記凹部を形成する第４面材と、
前記第３面材の背面に接触する振動スピーカーと、を備えることを特徴とする。
【０００８】
本態様によれば、ニッチ構造の凹部を形成する第３面材の背面に接触する振動スピーカーを備えることにより、第３面材を振動させて音を出力することができる。本態様によれば、ニッチ構造の凹部により音を増幅させることができ、音による演出が可能である。また、本態様によれば、第３面材を振動させて音を出力することができることにより、第２面材との間の壁厚が薄い部分から音を出力できる。壁厚が薄い部分から音を出力することにより、隣室からの音漏れが気にならなくなる。本態様のニッチ構造によれば、隣室からの音漏れの影響を抑制することができる。
【０００９】
また、本発明の他の態様において、
ニッチ構造は、前記振動スピーカーを上下方向に移動可能に支持する支持機構を備え、
前記支持機構は、
前記振動スピーカーを上方から支持する吊り下げ棒を有する。
【００１０】
本態様によれば、吊り下げ棒を用いて、振動スピーカーを上方から吊り下げて配置することができる。また、振動スピーカーを上下方向に移動させることができることにより、例えば、振動スピーカーをメンテンナンスする際に、振動スピーカーを第３面材よりも上方に移動させて、メンテナンスを実行できる。そのため、振動スピーカーをメンテナンスする際に、第３面材を取り外す必要がない。本態様によれば、第３面材に開口部を設けなくても、振動スピーカーのメンテナンスを実行できる。
（【００１１】以降は省略されています）
