公開番号2025106666
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000071
出願日2024-01-04
発明の名称移動体
出願人ソニーグループ株式会社
代理人個人,個人,個人
主分類H04R 1/00 20060101AFI20250709BHJP(電気通信技術)
要約【課題】周囲への音漏れを抑制する移動体を提供する。
【解決手段】移動体であるeバイク10には、オーディオ信号の低域成分に従って振動するハプティクスデバイス61による振動が、乗った状態のユーザの触覚を刺激するように、ハプティクスデバイスが配置されている。
【選択図】図2
特許請求の範囲【請求項１】
オーディオ信号の低域成分に従って振動するハプティクスデバイスによる振動が、乗った状態のユーザの触覚を刺激するように、前記ハプティクスデバイスが配置された
移動体。
続きを表示（約 820 文字）【請求項２】
前記ハプティクスデバイスが、前記乗った状態のユーザの背中に接触する背もたれに配置された
請求項１に記載の移動体。
【請求項３】
前記オーディオ信号の低域成分は、略100Hz～300Hz以下の周波数成分である
請求項１に記載の移動体。
【請求項４】
前記オーディオ信号の中域成分を出力する中域スピーカが、前記乗った状態のユーザの方向に向き、かつ、前記乗った状態のユーザの前方下方に位置するように配置された
請求項１に記載の移動体。
【請求項５】
前記オーディオ信号の高域成分よりも遅延した前記オーディオ信号の中域成分を生成する信号生成部をさらに備える
請求項４に記載の移動体。
【請求項６】
前記オーディオ信号の中域成分は、略100Hz～300Hz以上略1kHz～5kHz以下の周波数成分である
請求項４に記載の移動体。
【請求項７】
前記オーディオ信号の高域成分を出力する高域スピーカが、前記乗った状態のユーザの方向に向き、かつ、前記乗った状態のユーザの耳の高さ付近の高さに位置するように配置された
請求項１に記載の移動体。
【請求項８】
前記オーディオ信号の高域成分は、略1kHz～5kHz以上の周波数成分である
請求項７に記載の移動体。
【請求項９】
前記高域スピーカとして、複数のスピーカを有する
請求項７に記載の移動体。
【請求項１０】
前記ユーザの状態及び周囲の状況のうちの一方又は両方を認識する認識部と、
前記認識部の認識結果を表す認識情報に基づいて、前記オーディオ信号の高域成分のレベルを調整するレベル調整部と
をさらに備える請求項９に記載の移動体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本技術は、移動体に関し、特に、例えば、周囲への音漏れを抑制することができるようにする移動体に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば、特許文献１には、マイクで収音されたノイズ信号を解析し、その解析結果に基づいて、複数のノイズキャンセリングモードのうち最適なノイズキャンセリングモードを選択するヘッドフォンが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第6274247号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ユーザが、楽曲等のコンテンツを聴く場合に、周囲への音漏れは、周囲にいる人への迷惑になる。また、ユーザが、そのような周囲にいる人への迷惑が気になり、コンテンツの視聴に没頭することができず、楽しめないことがある。
【０００５】
本技術は、このような状況に鑑みてなされたものであり、周囲への音漏れを抑制することができるようにするものである。
【課題を解決するための手段】
【０００６】
本技術の移動体は、オーディオ信号の低域成分に従って振動するハプティクスデバイスによる振動が、乗った状態のユーザの触覚を刺激するように、前記ハプティクスデバイスが配置された移動体である。
【０００７】
本技術の移動体においては、オーディオ信号の低域成分に従って振動するハプティクスデバイスによる振動が、乗った状態のユーザの触覚を刺激するように、前記ハプティクスデバイスが配置されている。
【図面の簡単な説明】
【０００８】

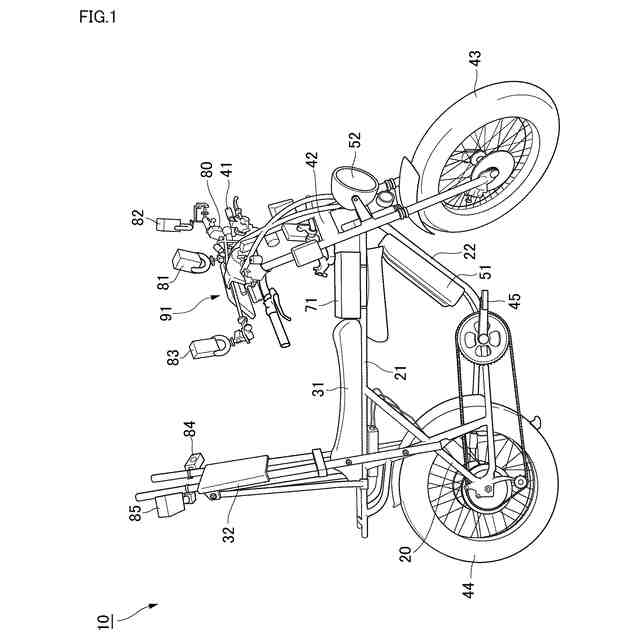

本技術を適用した電動アシスト自転車であるｅバイク(electric-bike)の一実施の形態の外観構成例を示す斜視図である。

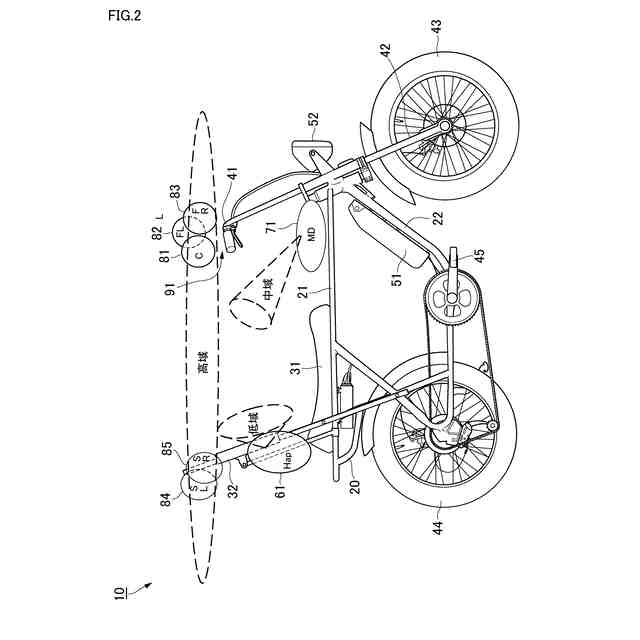

ｅバイク１０の外観構成例を示すｅバイク１０の右側の側面図である。

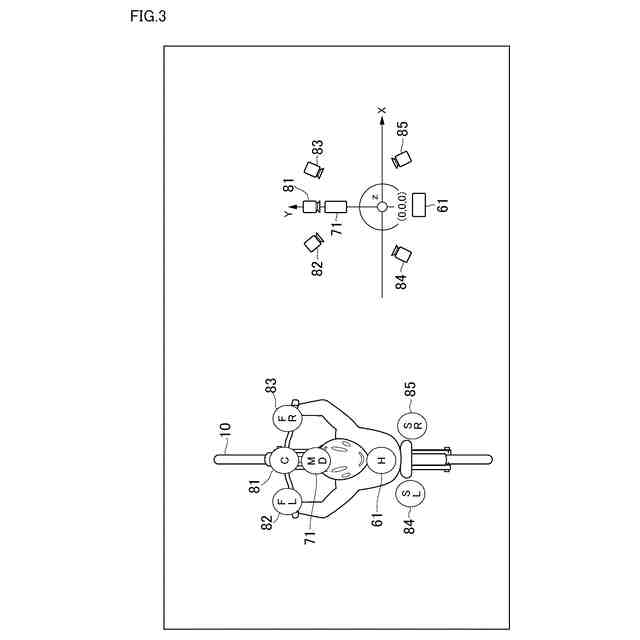

ｅバイク１０におけるハプティクスデバイス６１、並びに、スピーカ７１、及び、スピーカ８１～８５の配置を示す上面図（平面図）である。

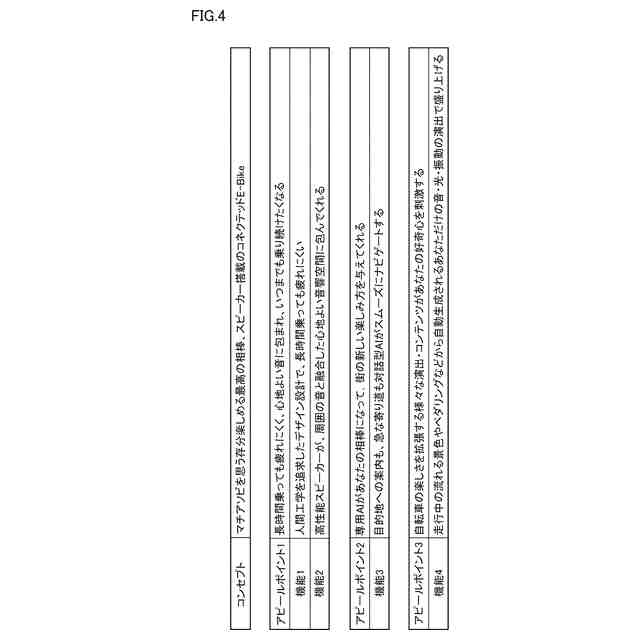

ｅバイク１０のコンセプトを説明する図である。

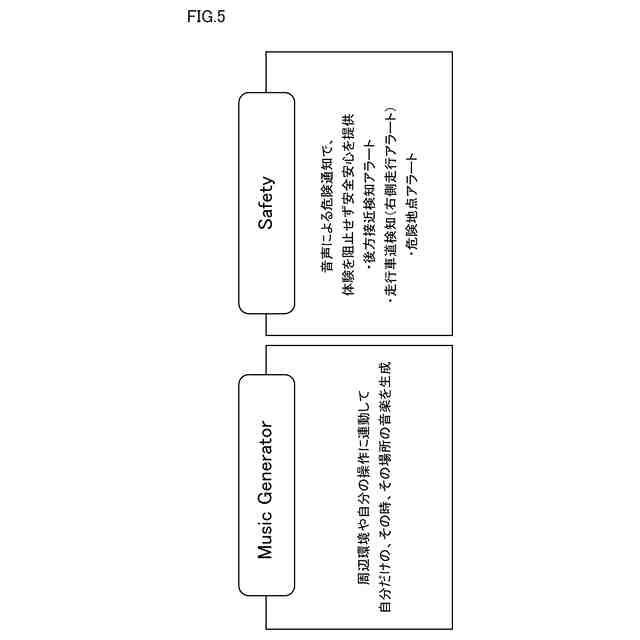

ｅバイク１０に搭載されるアプリケーション（プログラム）の例を示す図である。

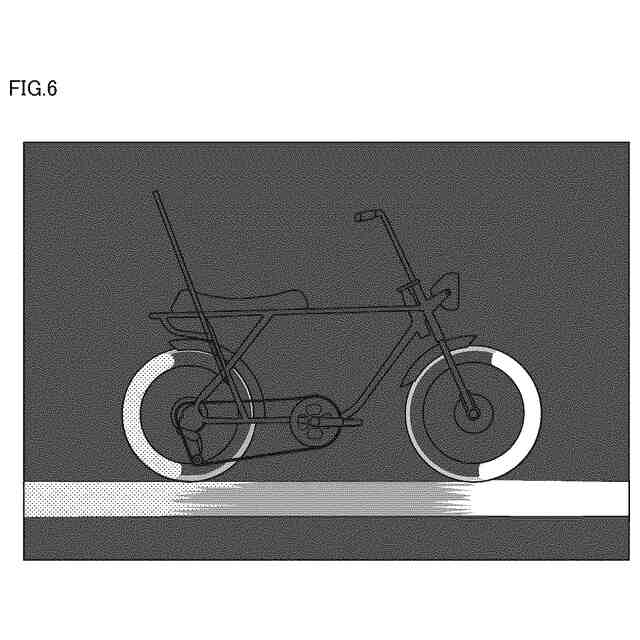

ｅバイク１０に設けられたLEDの発光の第１の例を示す図である。

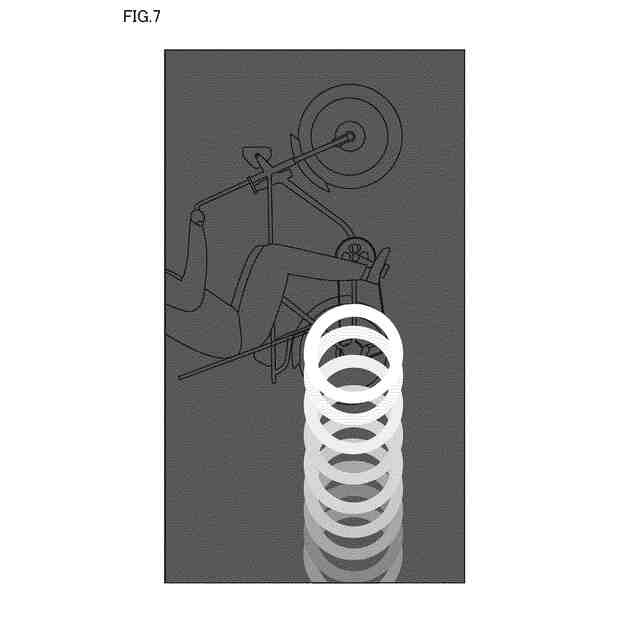

ｅバイク１０に設けられたLEDの発光の第２の例を示す図である。

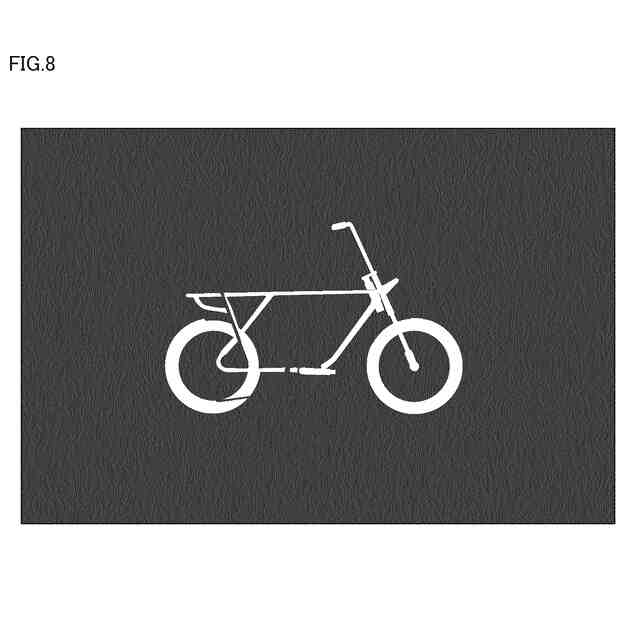

ｅバイク１０に設けられたLEDの発光の第３の例を示す図である。
ｅバイク１０に設けられたLEDの発光の第４の例を示す図である。

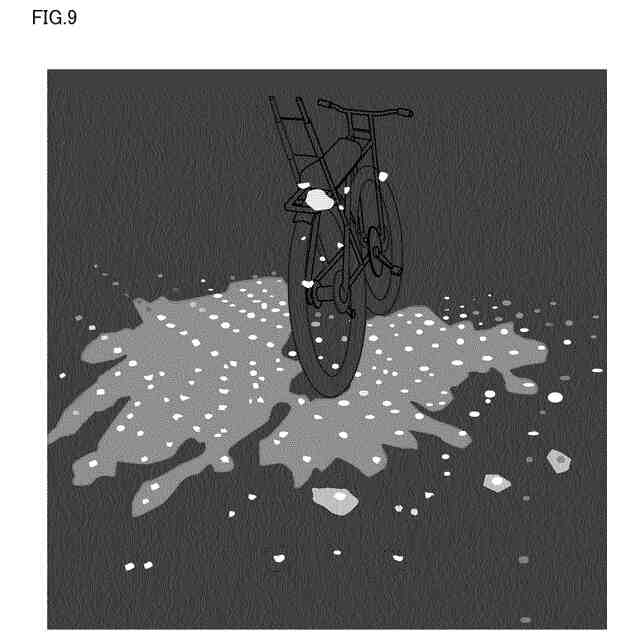

ｅバイク１０に設けられたLEDの発光の第５の例を示す図である。
ｅバイク１０を用いた情報処理システムの第１の構成例を示す図である。
ｅバイク１０の第１の電気的構成例を示すブロック図である。
ｅバイク１０を用いた情報処理システムの第２の構成例を示す図である。
ｅバイク１０の第２の電気的構成例を示すブロック図である。
本技術を適用したオーディオ信号処理装置の一実施の形態の構成例を示すブロック図である。
信号処理部２５４の構成例を示すブロック図である。
信号生成部２６１による3way化の処理の例を説明する図である。
ハプティクスデバイス６１によるコンテンツ信号の低域成分の出力を説明する図である。
中域スピーカとしてのスピーカ７１によるコンテンツ信号の中域成分の出力を説明する図である。
高域スピーカとしてのスピーカ８１～８５によるコンテンツ信号の高域成分の出力を説明する図である。
3way化による音漏れの抑制の程度を説明する図である。
高域スピーカの配置と、高域スピーカの名称とを示す図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第１の例を説明する図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第２の例を説明する図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第３の例を説明する図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第４の例を説明する図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第５の例を説明する図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第６の例を説明する図である。
レベル調整部２６２による認識情報に基づくコンテンツ信号の高域成分のレベルの調整の第７の例を説明する図である。
重畳部２６３による危険通知音のオーディオ信号の、コンテンツ信号の高域成分への重畳（コンテンツミックス）の例を説明する図である。
【発明を実施するための形態】
【０００９】
＜本技術を適用したｅバイクの一実施の形態＞
【００１０】
図１は、本技術を適用した電動アシスト自転車であるｅバイク(electric-bike)の一実施の形態の外観構成例を示す斜視図である。図２は、図１のｅバイク１０の外観構成例を示すｅバイク１０の右側の側面図である。
（【００１１】以降は省略されています）
