公開番号2025122357
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017768
出願日2024-02-08
発明の名称フッ化水素除去剤及びその製造方法
出願人株式会社レゾナック
代理人個人,個人
主分類B01J 20/30 20060101AFI20250814BHJP(物理的または化学的方法または装置一般)
要約【課題】劣化が生じにくく交換の必要性が生じにくいフッ化水素除去剤の製造方法を提供する。
【解決手段】フッ化水素除去剤の製造方法は、フッ化水素を含有するフッ素ガスである粗製フッ素ガスからフッ化水素を除去するフッ化水素除去剤を製造する方法であって、フッ化ナトリウムの成形体を700℃以上900℃以下の温度で焼結して焼結体とする焼結工程を有する。
【選択図】なし
特許請求の範囲【請求項１】
フッ化水素を含有するフッ素ガスである粗製フッ素ガスから前記フッ化水素を除去するフッ化水素除去剤を製造する方法であって、フッ化ナトリウムの成形体を７００℃以上９００℃以下の温度で焼結して焼結体とする焼結工程を有するフッ化水素除去剤の製造方法。
続きを表示（約 350 文字）【請求項２】
フッ化水素ナトリウムを成形し４００℃以上６５０℃以下の温度で焼成して前記フッ化ナトリウムの成形体を得る焼成工程を、前記焼結工程の前に有する請求項１に記載のフッ化水素除去剤の製造方法。
【請求項３】
前記フッ化ナトリウムの成形体の体積密度が１．４ｇ／ｍＬ以上１．７ｇ／ｍＬ以下である請求項２に記載のフッ化水素除去剤の製造方法。
【請求項４】
前記焼結工程において、前記フッ化ナトリウムの成形体を７００℃以上８５０℃以下の温度で焼結して焼結体とする請求項１～３のいずれか一項に記載のフッ化水素除去剤の製造方法。
【請求項５】
フッ化ナトリウムの焼結体を含み、体積密度が１．６０ｇ／ｍＬ超過２．５ｇ／ｍＬ以下であるフッ化水素除去剤。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フッ化水素除去剤及びその製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ＫＦ・２ＨＦ溶融塩電解液を電気分解すると、陽極からフッ素ガス（Ｆ
2
）が発生する。ＫＦ・２ＨＦ溶融塩電解液はフッ化水素（ＨＦ）の蒸気圧を有するため、陽極から発生するフッ素ガス中には濃度４～１０体積％のフッ化水素が混入する。
フッ化水素を含有するフッ素ガスである粗製フッ素ガスからフッ化水素を除去する方法として、フッ化水素除去剤であるフッ化ナトリウム（ＮａＦ）のペレットにフッ化水素を吸着させる方法が知られている（例えば、特許文献１を参照）。
フッ化水素除去剤を充填したフッ化水素除去塔に粗製フッ素ガスを供給して、粗製フッ素ガスからフッ化水素を除去する処理を連続的に行うためには、複数のフッ化水素除去塔を使用する必要がある。例えば、２つのフッ化水素除去塔を使用する場合であれば、一方のフッ化水素除去塔で粗製フッ素ガスからフッ化水素を除去するフッ化水素除去処理を行いつつ、他方のフッ化水素除去塔では、フッ化水素を吸着したフッ化水素除去剤からフッ化水素を脱着させるフッ化水素脱着処理を行ってフッ化水素除去剤を再生する。そして、フッ化水素除去処理を行うフッ化水素除去塔を交互に切り替えながら、両フッ化水素除去塔でフッ化水素除去処理とフッ化水素脱着処理を並行して行えば、粗製フッ素ガスからフッ化水素を除去する処理を連続的に行うことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２１５５８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、フッ化水素除去処理とフッ化水素脱着処理（すなわち、再生処理）を交互に繰り返し行うと、フッ化水素除去塔内のフッ化水素除去剤が、割れたり、粉化したり、フッ化水素除去剤同士が融着したりする場合があるという問題があった。
フッ化水素除去剤が、割れたり、粉化したり、フッ化水素除去剤同士が融着したりすると、フッ化水素除去塔内における気体の流路が塞がれたり、偏流が起こったりするおそれがあるので、１回又は数回の再生処理後にフッ化水素除去剤を新品に交換する必要があった。
【０００５】
フッ化水素除去剤の交換作業は煩雑であるので、フッ化水素除去剤の交換作業を頻繁に行う必要があると、粗製フッ素ガスからフッ化水素を除去する処理を簡易的に行うことができないおそれがあった。また、フッ化ナトリウムのペレットは安価ではないので、フッ化水素除去剤の交換作業を頻繁に行う必要があると、粗製フッ素ガスからフッ化水素を除去する処理が経済的ではなくなるおそれがあった。なお、本明細書においては、フッ化水素除去剤の割れ、粉化、又は融着を「劣化」と記すこともある。
本開示は、劣化が生じにくく交換の必要性が生じにくいフッ化水素除去剤及びその製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するため、本開示の一態様は以下の［１］～［５］の通りである。
［１］フッ化水素を含有するフッ素ガスである粗製フッ素ガスから前記フッ化水素を除去するフッ化水素除去剤を製造する方法であって、フッ化ナトリウムの成形体を７００℃以上９００℃以下の温度で焼結して焼結体とする焼結工程を有するフッ化水素除去剤の製造方法。
【０００７】
［２］フッ化水素ナトリウムを成形し４００℃以上６５０℃以下の温度で焼成して前記フッ化ナトリウムの成形体を得る焼成工程を、前記焼結工程の前に有する［１］に記載のフッ化水素除去剤の製造方法。
［３］前記フッ化ナトリウムの成形体の体積密度が１．４ｇ／ｍＬ以上１．７ｇ／ｍＬ以下である［２］に記載のフッ化水素除去剤の製造方法。
【０００８】
［４］前記焼結工程において、前記フッ化ナトリウムの成形体を７００℃以上８５０℃以下の温度で焼結して焼結体とする［１］～［３］のいずれか一項に記載のフッ化水素除去剤の製造方法。
［５］フッ化ナトリウムの焼結体を含み、体積密度が１．６０ｇ／ｍＬ超過２．５ｇ／ｍＬ以下であるフッ化水素除去剤。
【発明の効果】
【０００９】
本開示によれば、劣化が生じにくく交換の必要性が生じにくいフッ化水素除去剤を提供することができる。
【図面の簡単な説明】
【００１０】

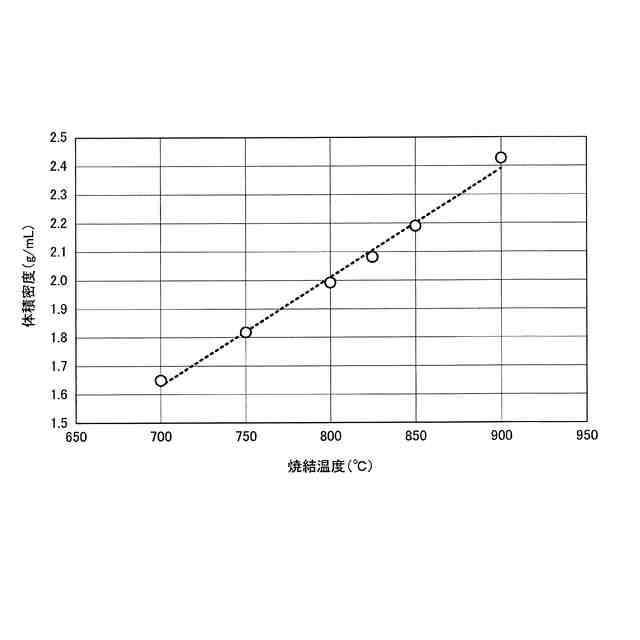

焼結温度と焼結体の体積密度との関係を示すグラフである。
焼結温度と焼結前後での直径の減少率との関係を示すグラフである。
焼結温度と焼結前後での長さの減少率との関係を示すグラフである。

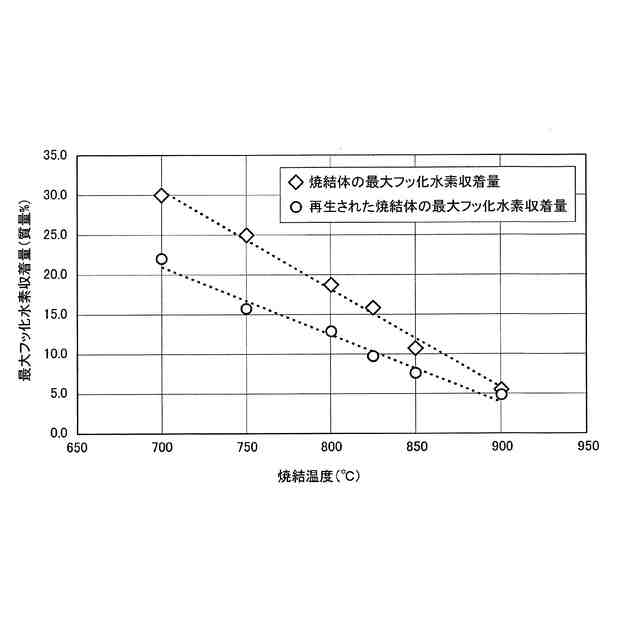

焼結温度と最大フッ化水素収着量との関係を示すグラフである。

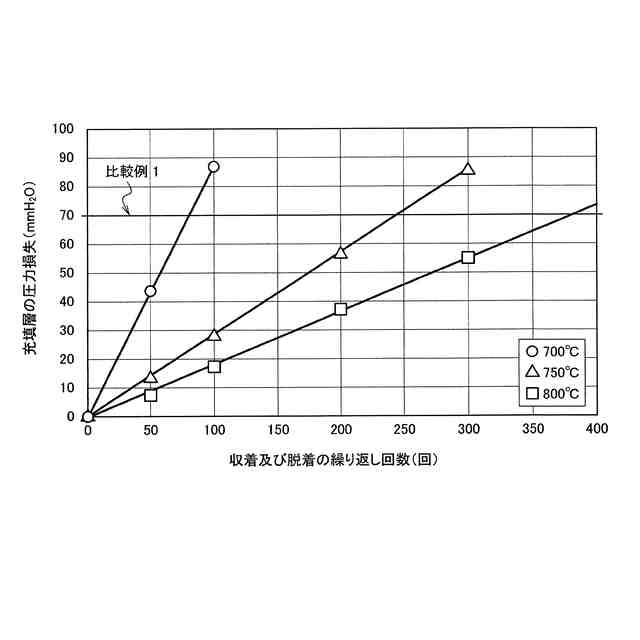

収着処理及び再生処理の繰り返し回数と圧力損失との関係を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
