公開番号2025122285
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017613
出願日2024-02-08
発明の名称電線被覆層削取器
出願人東神電気株式会社
代理人弁理士法人広江アソシエイツ特許事務所
主分類H02G 1/12 20060101AFI20250814BHJP(電力の発電,変換,配電)
要約【課題】
被覆層を安定して削り取るために、様々な太さの電線に対応できる電線被覆層削取器を提供する。
【解決手段】

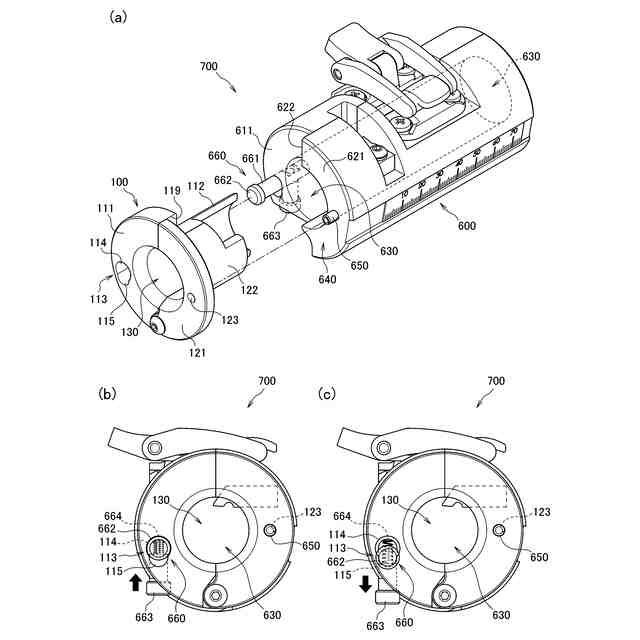

削取器本体部600と、削取器本体部600に着脱可能に固定される電線誘導部100とを備えた電線被覆層削取器700であって、電線誘導部100は、一対の誘導部分割片(110、120)から構成されると共に、電線Wが挿通可能な誘導孔130が形成され、電線誘導部100が、削取器本体部600に取り付けられた状態で、誘導孔130は、削取器本体部600の電線挿通孔630と直線状に整列することを特徴とする。
【選択図】図5
特許請求の範囲【請求項１】
削取器本体部と、前記削取器本体部に着脱可能に固定される電線誘導部とを備えた電線被覆層削取器であって、
前記電線誘導部は、一対の誘導部分割片から構成されると共に、電線が挿通可能な誘導孔が形成され、
前記電線誘導部が、前記削取器本体部に取り付けられた状態で、前記誘導孔は、前記削取器本体部の電線挿通孔と直線状に整列することを特徴とする電線被覆層削取器。
続きを表示（約 500 文字）【請求項２】
前記誘導部分割片は、前記削取器本体部との間に設けられたピンによって、前記削取器本体部に対して回転しないように固定されていることを特徴とする請求項１に記載の電線被覆剥取器。
【請求項３】
前記ピンは、可動ピンと固定ピンを備えており、
前記可動ピンは、前記電線誘導部を前記削取器本体部に取り付ける際に移動できるように構成され、
前記固定ピンは、前記削取器本体部の削取刃側に位置する一方の前記誘導部分割片側に配置され、
前記可動ピンは、他方の前記誘導部分割片側に配置されることを特徴とする請求項２に記載の電線被覆剥取器。
【請求項４】
前記取付孔は、前記電線誘導部を前記削取器本体部に取り付けるために、前記可動ピンを挿入する挿入孔と、前記電線誘導部を前記削取器本体部に固定するために、前記可動ピンに係合する係合孔とを、備えることを特徴とする請求項３に記載の電線被覆剥取器。
【請求項５】
一対の前記誘導部分割片は、回動可能に互いに連結されていることを特徴とする請求項１から４のいずれかに記載の電線被覆剥取器。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、低圧電線等の被覆層を削り取る電線被覆層削取器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、作業員が電線被覆層削取器の電線挿通孔に電線を挿通させ、その状態で電線被覆層削取器を回動させることで、電線被覆層削取器に内蔵された切削刃によって電線の被覆層を削り取っていた。ただ、電線の種類によって、電線の直径が異なるため、挿通させた電線が電線挿通孔内で位置や姿勢が安定せず、被覆層を上手く削り取ることが出来なかった。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
よって、本願発明は、上記問題に鑑み、被覆層を安定して削り取るために、様々な太さの電線に対応できる電線被覆層削取器を提供する。
【課題を解決するための手段】
【０００４】
上記課題を解決するために、本願発明の電線被覆層削取器は、削取器本体部と、前記削取器本体部に着脱可能に固定される電線誘導部とを備えた電線被覆層削取器であって、前記電線誘導部は、一対の誘導部分割片から構成されると共に、電線が挿通可能な誘導孔が形成され、前記電線誘導部が、前記削取器本体部に取り付けられた状態で、前記誘導孔は、前記削取器本体部の電線挿通孔と直線状に整列することを特徴とする。
【０００５】
上記特徴によれば、電線誘導部は、削取器本体部に対して着脱可能に構成されているので、異なる直径の電線に対応した電線誘導部に容易に取り替えて、被覆を安定して削り取ることが出来る。また、電線誘導部の誘導部分割片は、開くように回動できるので、電線の先端だけでなく、中間部分の被覆も削り取ることが出来る。
【０００６】
さらに、上記課題を解決するために、本願発明の電線被覆層削取器は、前記誘導部分割片は、前記削取器本体部との間に設けられたピンによって、前記削取器本体部に対して回転しないように固定されていることを特徴とする。
【０００７】
上記特徴によれば、電線誘導部が削取器本体部に対して回転しないように固定できる。
【０００８】
上記課題を解決するために、本願発明の電線被覆層削取器は、前記ピンは、可動ピンと固定ピンを備えており、前記可動ピンは、前記電線誘導部を前記削取器本体部に取り付ける際に移動できるように構成され、前記固定ピンは、前記削取器本体部の削取刃側に位置する一方の前記誘導部分割片側に配置され、前記可動ピンは、他方の前記誘導部分割片側に配置されることを特徴とする。
【０００９】
上記特徴によれば、電線の被覆を削り取る際の反力を、固定ピンが受け止めることから、電線誘導部が削取器本体部に対して回転しないように、強固に固定された状態を維持できるのである。一方、可動ピンは、他方の誘導部分割片側に配置されているので、削取刃からの反力を受けることがないため、可動ピンが移動することがなく、電線の被覆を削り取る際に、電線誘導部が削取器本体部から不用意に外れることを防止できる。
【００１０】
上記課題を解決するために、本願発明の電線被覆層削取器は、前記取付孔は、前記電線誘導部を前記削取器本体部に取り付けるために、前記可動ピンを挿入する挿入孔と、前記電線誘導部を前記削取器本体部に固定するために、前記可動ピンに係合する係合孔とを、備えることを特徴とする。
（【００１１】以降は省略されています）
