公開番号2025117826
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012764
出願日2024-01-31
発明の名称モータシステム及び空調装置
出願人豊田合成株式会社
代理人個人,個人
主分類H02P 5/49 20160101AFI20250805BHJP(電力の発電,変換,配電)
要約【課題】ハーネスを構成する電線の本数を減らすことができる。

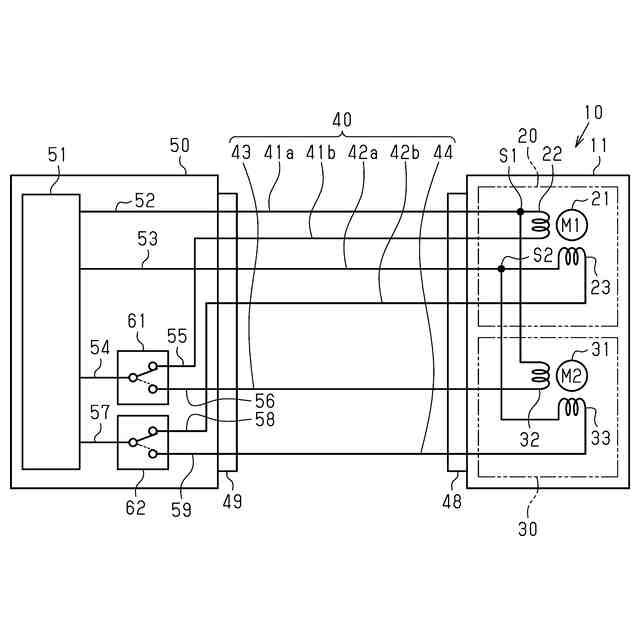

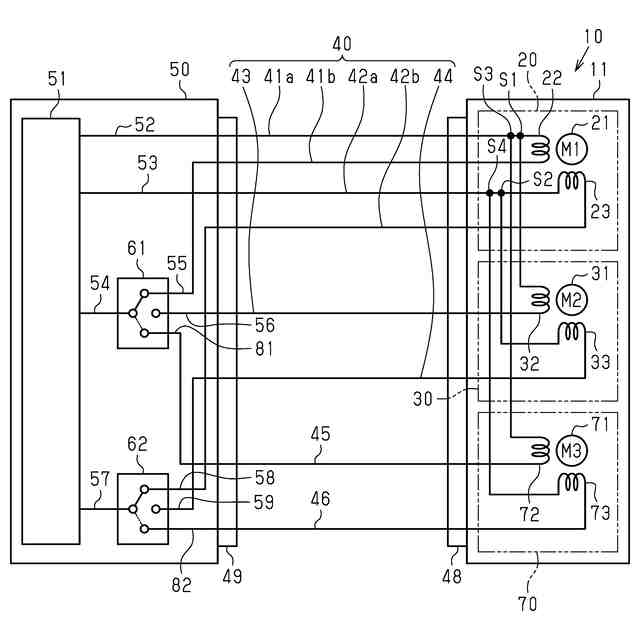

【解決手段】第2主コイル32の第1端は、第1主コイル22の第1端に接続されている。第2副コイル33の第1端は、第1副コイル23の第1端に接続されている。ハーネス40は、第1主コイル22の第1端及び第2端にそれぞれ接続される一対の第1主電線41a,41bと、第1副コイル23の第1端及び第2端にそれぞれ接続される一対の第1副電線42a,42bと、第2主コイル32の第2端に接続される第2主電線43と、第2副コイル33の第2端に接続される第2副電線44とを含む。制御装置50は、駆動回路51と第1主電線41bとの接続・遮断と、駆動回路51と第2主電線43との接続・遮断とを切り替える第1スイッチ回路61と、駆動回路51と第1副電線42bとの接続・遮断と、駆動回路51と第2副電線44との接続・遮断とを切り替える第2スイッチ回路62とを備える。
【選択図】図2
特許請求の範囲【請求項１】
いずれもステッピングモータであり、択一的に駆動される第１モータ及び第２モータを少なくとも備えるモータ装置と、
前記第１モータ及び前記第２モータの駆動を制御する駆動回路を備える制御装置と、
前記モータ装置と前記駆動回路とを電気的に接続する複数本の電線を有するハーネスと、を備えるモータシステムであって、
前記第１モータは、互いに独立した第１主コイル及び第１副コイルを備え、
前記第２モータは、互いに独立した第２主コイル及び第２副コイルを備え、
前記第２主コイルの第１端は、前記第１主コイルの第１端に電気的に接続されており、
前記第２副コイルの第１端は、前記第１副コイルの第１端に電気的に接続されており、
前記ハーネスは、
前記第１主コイルの第１端及び第２端にそれぞれ接続される一対の第１主電線と、
前記第１副コイルの第１端及び第２端にそれぞれ接続される一対の第１副電線と、
前記第２主コイルの第２端に接続される第２主電線と、
前記第２副コイルの第２端に接続される第２副電線と、を含み、
前記駆動回路には、前記第１主電線の一方及び前記第１副電線の一方が電気的に接続されており、
前記制御装置は、
前記駆動回路と前記第１主電線の他方との接続・遮断と、前記駆動回路と前記第２主電線との接続・遮断とを切り替え可能に構成された第１スイッチ回路と、
前記駆動回路と前記第１副電線の他方との接続・遮断と、前記駆動回路と前記第２副電線との接続・遮断とを切り替え可能に構成された第２スイッチ回路と、を備える、
モータシステム。
続きを表示（約 170 文字）【請求項２】
請求項１に記載のモータシステムと、
前記第１モータにより第１軸線を中心に回転駆動されることで空調空気の吹き出し方向を変更する第１フィンと、
前記第２モータにより前記第１軸線とは交差する第２軸線を中心に回転駆動されることで空調空気の吹き出し方向を変更する第２フィンと、を備える、
空調装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータシステム及び空調装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ステッピングモータを備えるモータ装置と、ステッピングモータの駆動を制御する駆動回路を備える制御装置と、モータ装置と駆動回路とを電気的に接続する複数本の電線を有するハーネスとを備えるモータシステムがある（例えば特許文献１参照）。ステッピングモータは、２つのコイルを有する。ハーネスは、各コイルの両端と駆動回路とを電気的に接続する都合４本の電線を有する。駆動回路から電線を介して各コイルに対して駆動パルスが出力されることにより、ステッピングモータが回転駆動される。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１８６２８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうしたモータシステムにおいては、１つのステッピングモータにつき４本の電線が必要となる。このため、ステッピングモータが２つの場合には、都合８本の電線が必要になるなど、ステッピングモータの数が増えるほど、電線の本数が増える。その結果、ハーネスの重量が増大するなどの不都合が生じるおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するためのモータシステム及び空調装置の各態様を記載する。
［態様１］
いずれもステッピングモータであり、択一的に駆動される第１モータ及び第２モータを少なくとも備えるモータ装置と、
前記第１モータ及び前記第２モータの駆動を制御する駆動回路を備える制御装置と、
前記モータ装置と前記駆動回路とを電気的に接続する複数本の電線を有するハーネスと、を備えるモータシステムであって、
前記第１モータは、互いに独立した第１主コイル及び第１副コイルを備え、
前記第２モータは、互いに独立した第２主コイル及び第２副コイルを備え、
前記第２主コイルの第１端は、前記第１主コイルの第１端に電気的に接続されており、
前記第２副コイルの第１端は、前記第１副コイルの第１端に電気的に接続されており、
前記ハーネスは、
前記第１主コイルの第１端及び第２端にそれぞれ接続される一対の第１主電線と、
前記第１副コイルの第１端及び第２端にそれぞれ接続される一対の第１副電線と、
前記第２主コイルの第２端に接続される第２主電線と、
前記第２副コイルの第２端に接続される第２副電線と、を含み、
前記駆動回路には、前記第１主電線の一方及び前記第１副電線の一方が電気的に接続されており、
前記制御装置は、
前記駆動回路と前記第１主電線の他方との接続・遮断と、前記駆動回路と前記第２主電線との接続・遮断とを切り替え可能に構成された第１スイッチ回路と、
前記駆動回路と前記第１副電線の他方との接続・遮断と、前記駆動回路と前記第２副電線との接続・遮断とを切り替え可能に構成された第２スイッチ回路と、を備える、
モータシステム。
【０００６】
同構成によれば、第１スイッチ回路の切り替えにより、駆動回路と第１主電線の他方とを接続するとともに、第２スイッチ回路の切り替えにより、駆動回路と第１副電線の他方とを接続することで、第１主コイル及び第１副コイルに通電することが可能となる。これにより、駆動回路を通じて第１モータが駆動される。
【０００７】
一方、第１スイッチ回路の切り替えにより、駆動回路と第２主電線とを接続するとともに、第２スイッチ回路の切り替えにより、駆動回路と第２副電線とを接続することで、第２主コイル及び第２副コイルに通電することが可能となる。これにより、駆動回路を通じて第２モータが駆動される。
【０００８】
また、上記構成によれば、ハーネスが、従来のモータシステムにおいて第２主コイルの第１端に接続されるはずの電線及び第２副コイルの第１端に接続されるはずの電線を含まない。
【０００９】
このように、上記構成によれば、第１スイッチ回路の切り替え制御及び第２スイッチ回路の切り替え制御を行うことで、第１モータ及び第２モータを択一的に駆動することができる。
【００１０】
したがって、ハーネスを構成する電線の本数を減らすことができる。
［態様２］
態様１に記載のモータシステムと、

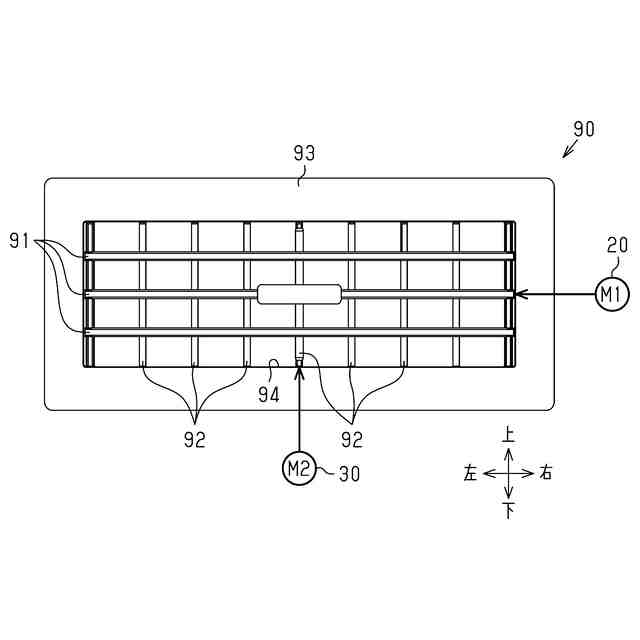

前記第１モータにより第１軸線を中心に回転駆動されることで空調空気の吹き出し方向を変更する第１フィンと、
前記第２モータにより前記第１軸線とは交差する第２軸線を中心に回転駆動されることで空調空気の吹き出し方向を変更する第２フィンと、を備える、
空調装置。
（【００１１】以降は省略されています）
