公開番号2025117440
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012277
出願日2024-01-30
発明の名称アンテナ装置およびアンテナユニット
出願人株式会社デンソー
代理人個人,個人,個人
主分類H01Q 21/30 20060101AFI20250804BHJP(基本的電気素子)
要約【課題】複数の周波数帯において高利得で動作し、かつ水平方向に高利得のアンテナ装置を提供すること。
【解決手段】アンテナ装置100は、第1周波数帯で0次共振アンテナとして動作する第1アンテナ10と、第1周波数帯とは異なる第2周波数帯で動作する第2アンテナ20と、を有する多共振アンテナ体40を複数備える。

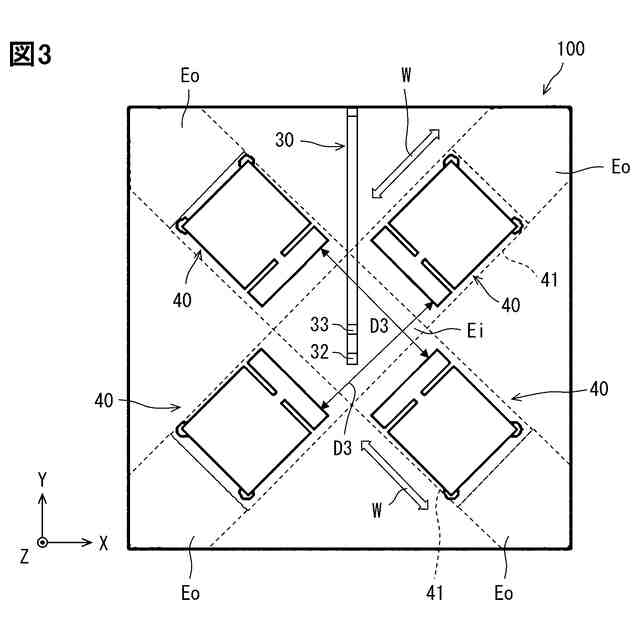

【選択図】図3
特許請求の範囲【請求項１】

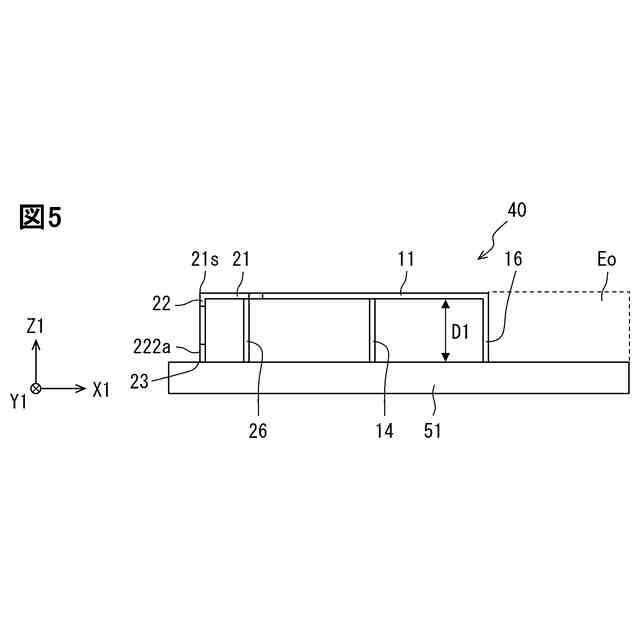

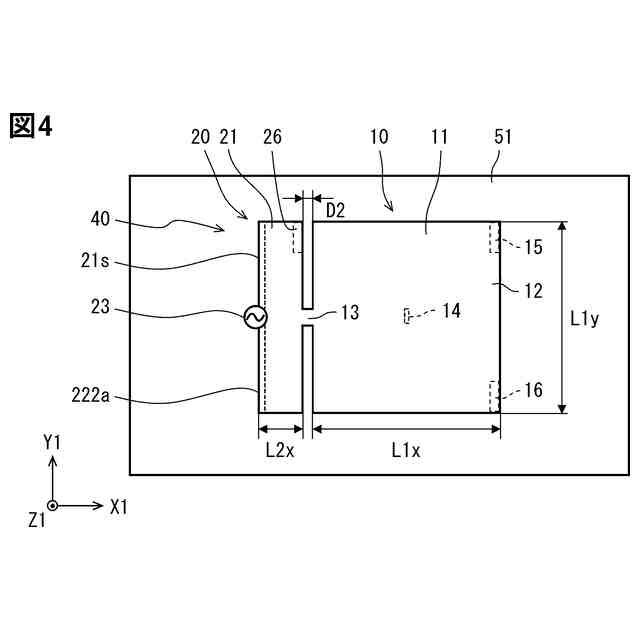

第１周波数帯で０次共振アンテナとして動作する第１アンテナ（１０）と、前記第１周波数帯とは異なる第２周波数帯で動作する第２アンテナ（２０）と、を有する多共振アンテナ体（４０）を複数備える、アンテナ装置。
続きを表示（約 1,000 文字）【請求項２】
複数の前記多共振アンテナ体には、アンテナ間隔（Ｄ３）を空けて互いに対向する１組のアンテナ対（４１）が含まれ、
前記アンテナ間隔は、前記第１周波数帯の波長の１／４以下である、請求項１に記載のアンテナ装置。
【請求項３】

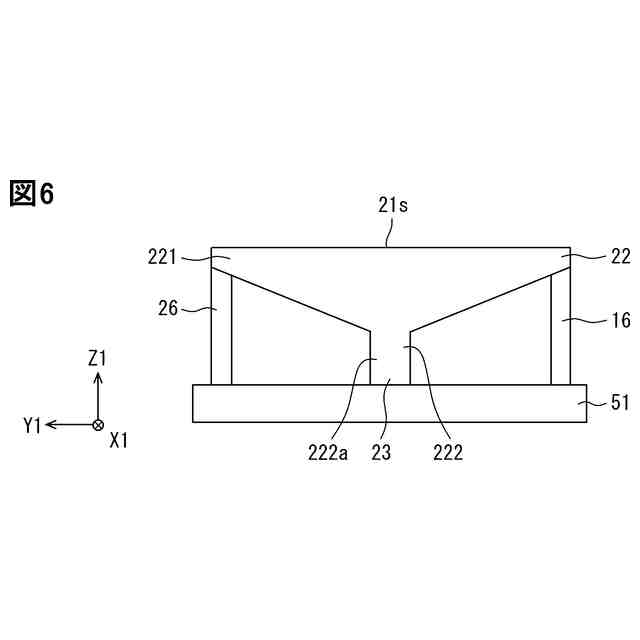

前記多共振アンテナ体は給電点（２３）を有し、
前記アンテナ対を形成する前記多共振アンテナ体は、前記給電点を形成する給電側面（２２２ａ）が対向するように配置される、請求項２に記載のアンテナ装置。
【請求項４】

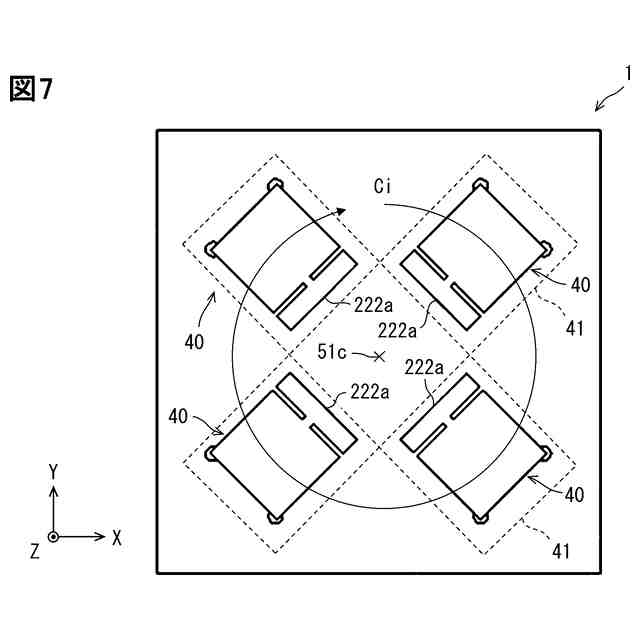

複数の前記多共振アンテナ体は前記アンテナ対を複数含み、
複数の前記アンテナ対の中心であるアンテナ中心（５１ｃ）は一致し、
複数の前記アンテナ対を形成する前記多共振アンテナ体は、前記アンテナ中心を基準として周方向（Ｃｉ）に等間隔で配置される、請求項２に記載のアンテナ装置。
【請求項５】
前記第２アンテナは、モノポールアンテナである、請求項１から４のいずれか１項に記載のアンテナ装置。
【請求項６】

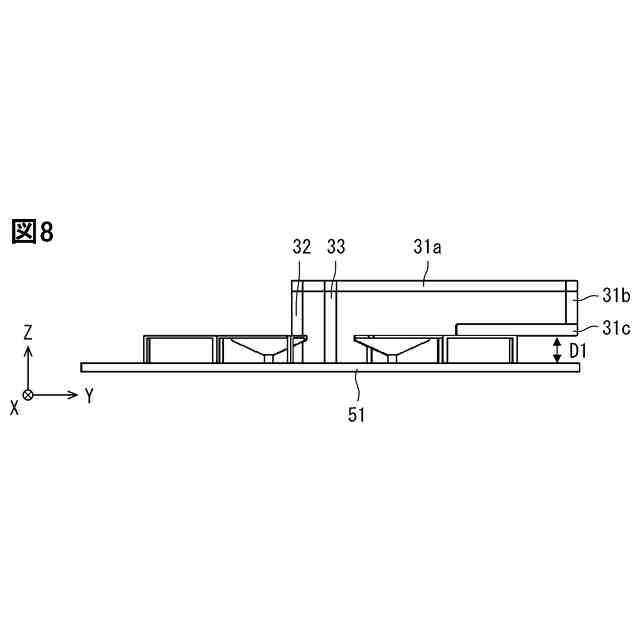

前記第１周波数帯および前記第２周波数帯よりも低い第３周波数帯で動作する第３アンテナ体（３０）をさらに備える、請求項１に記載のアンテナ装置。
【請求項７】
複数の前記多共振アンテナ体には、アンテナ間隔（Ｄ３）を空けて互いに対向する１組のアンテナ対（４１）が含まれ、
前記第１周波数帯および前記第２周波数帯よりも低い第３周波数帯で動作する第３アンテナ体（３０）をさらに備え、
前記アンテナ対を形成する１組の前記多共振アンテナ体が並ぶ方向をアンテナ配列方向（Ｗ）とすると、前記第３アンテナ体は、前記アンテナ配列方向において前記アンテナ対の外側となる外側領域（Ｅｏ）を避けて配置される、請求項１に記載のアンテナ装置。
【請求項８】
前記第３アンテナ体は、逆Ｆアンテナである、請求項６または７に記載のアンテナ装置。
【請求項９】
複数の前記多共振アンテナ体には、アンテナ間隔（Ｄ３）を空けて互いに対向する１組のアンテナ対（４１）が含まれ、
前記アンテナ間隔は２０ｍｍ以上であって、３２ｍｍ以下である、請求項１に記載のアンテナ装置。
【請求項１０】
前記第１周波数帯は２．４ＧＨｚを含み、
前記第２周波数帯は５ＧＨｚを含む、請求項１に記載のアンテナ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この明細書における開示は、アンテナ装置およびアンテナユニットに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、第１アンテナの所定方向での指向性利得を増大させるアンテナ装置を開示している。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５２１９４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示のアンテナ装置は、複数の周波数帯で動作可能な構成ではない。
【０００５】
開示されるひとつの目的は、複数の周波数帯において高利得で動作し、かつ水平方向に高利得のアンテナ装置を提供することにある。
【課題を解決するための手段】
【０００６】
ここに開示されたアンテナ装置は、
第１周波数帯で０次共振アンテナとして動作する第１アンテナ（１０）と、第１周波数帯とは異なる第２周波数帯で動作する第２アンテナ（２０）と、を有する多共振アンテナ体（４０）を複数備える。
【０００７】
本開示の多共振アンテナ体は、第１周波数帯で動作する第１アンテナと第２周波数帯で動作する第２アンテナを有するため、複数の周波数帯で動作する。加えて、第１アンテナは、０次共振アンテナとして動作し、水平方向に無指向である。こうした構成の多共振アンテナ体を複数組み合わせ、位相制御を行うことで、複数の周波数帯において高利得で動作し、かつ、第１周波数帯において水平方向に高利得のアンテナ装置が実現できる。
【０００８】
ここに開示されたアンテナユニットは、

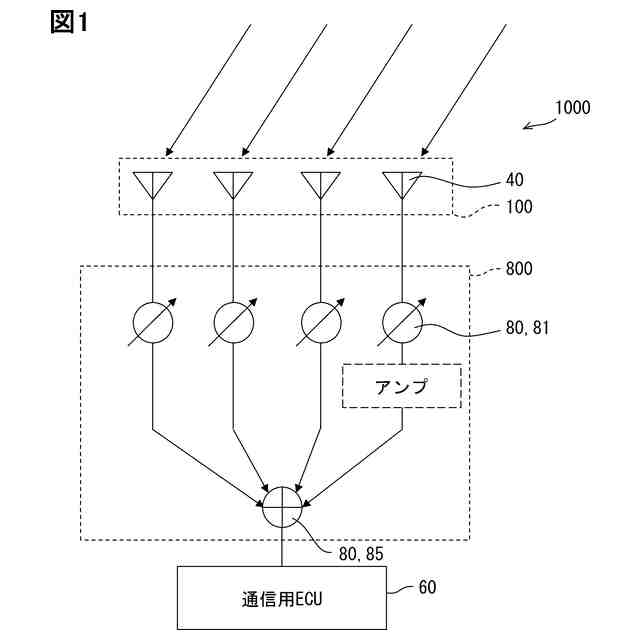

第１周波数帯で０次共振アンテナとして動作する第１アンテナ（１０）と、第１周波数帯とは異なる第２周波数帯で動作する第２アンテナ（２０）と、を有する多共振アンテナ体（４０）を複数備えるアンテナ装置（１００）と、複数の多共振アンテナ体が送受信する信号に対して位相制御を行う位相制御装置（８０）と、を備える。
【０００９】
多共振アンテナ体は、第１周波数帯で動作する第１アンテナと第２周波数帯で動作する第２アンテナを有するため、複数の周波数帯で動作する。加えて、第１アンテナは、０次共振アンテナとして動作し、水平方向に無指向である。こうした構成の多共振アンテナ体を複数組み合わせ、複数の多共振アンテナ体が送受信する信号に対して位相制御を行うことで、複数の周波数帯において高利得で動作し、かつ、第１周波数帯において水平方向に高利得を得ることができる。
【００１０】
なお、特許請求の範囲に記載した括弧内の符号は、一つの態様として後述する実施形態に記載の具体的手段との対応関係を示すものであって、本開示の技術的範囲を限定するものではない。
【図面の簡単な説明】
（【００１１】以降は省略されています）
