公開番号2025117343
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012129
出願日2024-01-30
発明の名称液体塗布装置
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/01 20060101AFI20250804BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】吐出ヘッドでの吐出不良を生じることなく当該吐出ヘッドから塗布面に吐出された液体の乾燥時間を早めることができる液体塗布装置を提供する。
【解決手段】塗布面に液体を吐出して画像を形成する液体塗布装置であって、前記塗布面に対して液体を吐出する吐出ヘッドと、前記吐出ヘッドが液体を吐出する前に、水分除去剤である粉体を前記塗布面に対して散布する散布装置と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
塗布面に液体を吐出して画像を形成する液体塗布装置であって、
前記塗布面に対して液体を吐出する吐出ヘッドと、
前記吐出ヘッドが液体を吐出する前に、水分除去剤である粉体を前記塗布面に対して散布する散布装置と、
を備えた液体塗布装置。
続きを表示（約 950 文字）【請求項２】
前記吐出ヘッドを搭載し、該吐出ヘッドを主走査方向および副走査方向に移動させるキャリッジを、さらに備え、
前記散布装置は、前記吐出ヘッドによる液体の吐出の際の、前記キャリッジの主走査方向の移動における下流側の位置で該キャリッジに固定された請求項１に記載の液体塗布装置。
【請求項３】
前記水分除去剤は、吸水剤である請求項１または２に記載の液体塗布装置。
【請求項４】
前記水分除去剤は、発熱剤である請求項１または２に記載の液体塗布装置。
【請求項５】
前記散布装置において前記粉体を散布するための開口部よりも主走査方向の上流側の位置に設置され、該散布装置により前記塗布面に散布された前記粉体を掃くブラシ部材を、さらに備えた請求項１または２に記載の液体塗布装置。
【請求項６】
前記散布装置における前記粉体を散布するための開口部の開口度合いを調整するための調整板を、さらに備えた請求項１または２に記載の液体塗布装置。
【請求項７】
前記散布装置から前記粉体が散布された状態の前記塗布面を撮像する撮像装置を、さらに備えた請求項１または２に記載の液体塗布装置。
【請求項８】
圧縮空気を生成する圧縮装置と、
前記圧縮空気を、前記散布装置により前記粉体が散布された前記塗布面に向けて吹き出すための第１ノズルと、
をさらに備えた請求項１または２に記載の液体塗布装置。
【請求項９】
圧縮空気を生成する圧縮装置と、
前記圧縮装置から送られた前記圧縮空気によって前記散布装置に溜められた前記粉体を前記塗布面に噴射する第２ノズルと、
をさらに備えた請求項１または２に記載の液体塗布装置。
【請求項１０】
前記散布装置の前記粉体を散布するための開口部は、
前記吐出ヘッドの液体を吐出するための複数の第３ノズルが並ぶ方向における長さが、該第３ノズルのノズル列の長さと同一であり、
副走査方向の位置が、前記ノズル列の副走査方向の位置と同一である請求項１または２に記載の液体塗布装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体塗布装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
道路塗装分野において、従来は人手で塗装を行っていたが、昨今では人手を使わずに自動でインクジェット方式により道路塗装をする技術が提案されている。この場合、インクジェット方式で用いる有機溶剤インクは環境負荷が大きいため、環境に配慮したインクとして水性インクを道路塗装に用いることが考えられるが、水性インクは、水分が多いため乾燥に時間がかかり、塗装の生産性が低くなってしまうという問題がある。
【０００３】
このような水性インクを用いた技術として、水性インクの乾燥時間を短縮するために、インク成分を乾燥性の水性塗料組成物にする方法が開示されている（例えば特許文献１）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術のようなインク成分を乾燥性の水性塗装組成物にする方法では、インクジェット方式で塗装する場合、吐出ヘッドのノズルでインクが早く乾くようになって目詰まりが生じ、吐出不良が発生してしまうという課題がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、吐出ヘッドでの吐出不良を生じることなく当該吐出ヘッドから塗布面に吐出された液体の乾燥時間を早めることができる液体塗布装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、塗布面に液体を吐出して画像を形成する液体塗布装置であって、前記塗布面に対して液体を吐出する吐出ヘッドと、前記吐出ヘッドが液体を吐出する前に、水分除去剤である粉体を前記塗布面に対して散布する散布装置と、を備えたことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、吐出ヘッドでの吐出不良を生じることなく当該吐出ヘッドから塗布面に吐出された液体の乾燥時間を早めることができる。
【図面の簡単な説明】
【０００８】

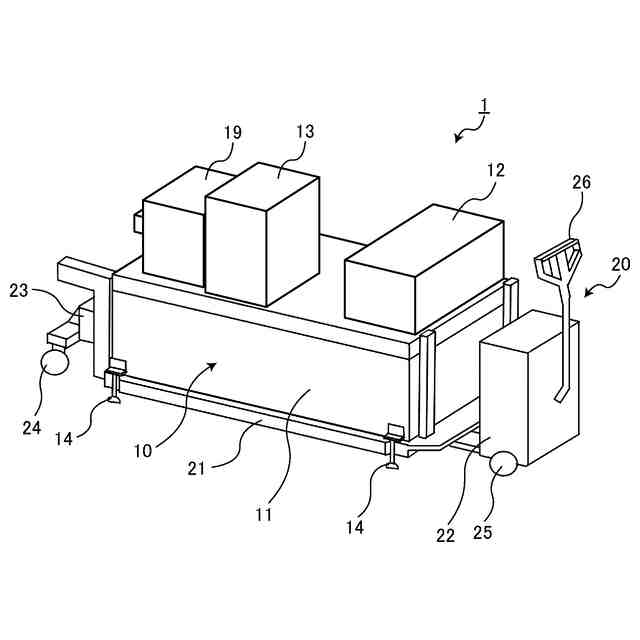

図１は、第１の実施形態に係る液体塗布装置の全体構成を示す外観の一例を示す図である。
図２は、第１の実施形態に係る液体塗布装置の印刷装置の構成の一例を示す図である。

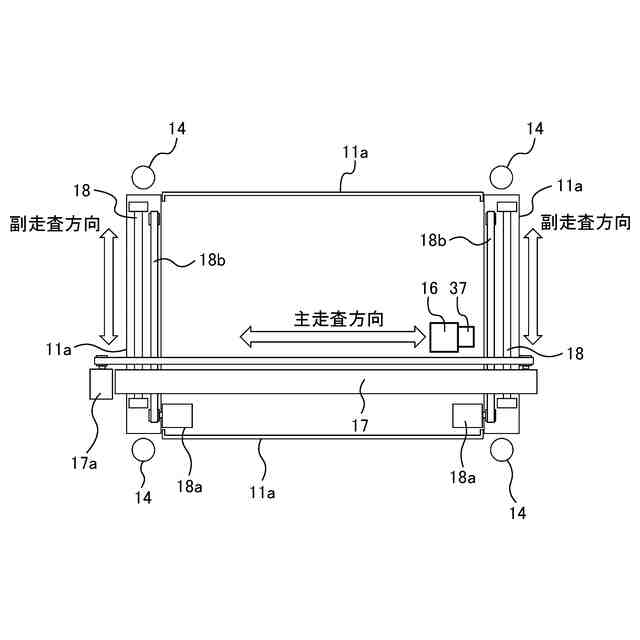

図３は、第１の実施形態に係る液体塗布装置のキャリッジの移動機構の構成の一例を示す図である。
図４は、第１の実施形態に係る液体塗布装置がキャリッジの走査範囲外へ印刷する場合の動作の概要を説明する図である。

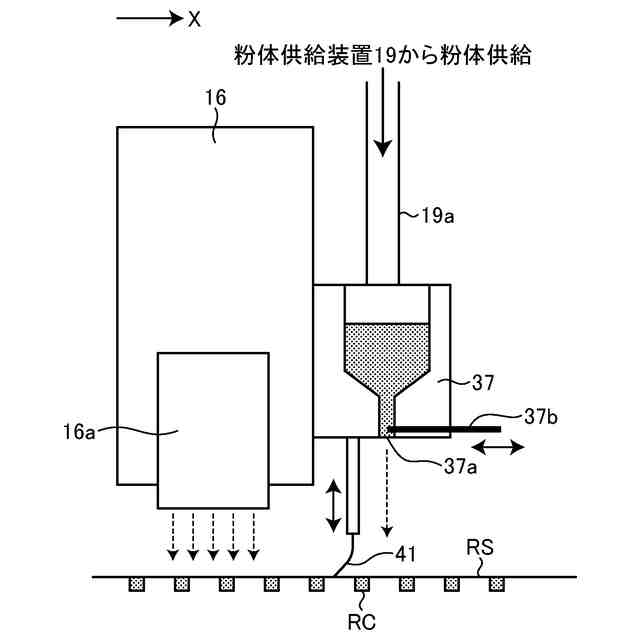

図５は、第１の実施形態に係る液体塗布装置の粉散布装置の構成の一例を示す図である。

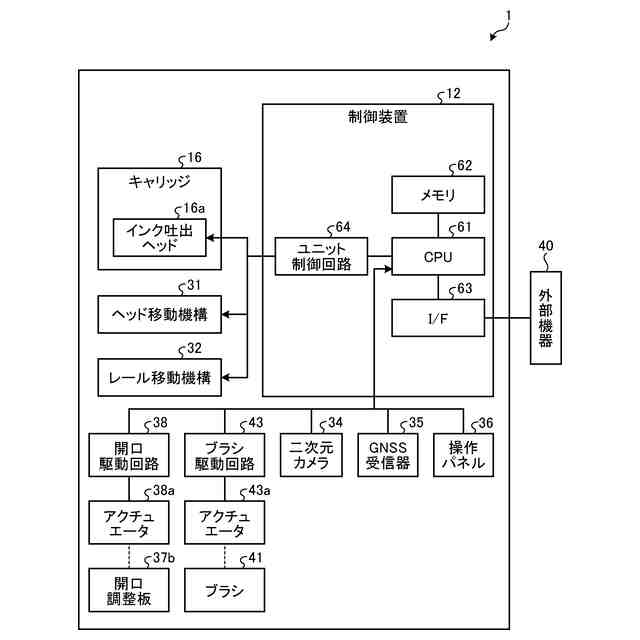

図６は、第１の実施形態に係る液体塗布装置のハードウェア構成の一例を示す図である。
図７は、アスファルトの表面形状の一例を示す図である。
図８は、アスファルトの凹部にそのままインクを塗布した場合の状態を説明する図である。
図９は、第１の実施形態に係る液体塗布装置が吸水剤の粉体を散布した後にインクを塗布した場合の状態を説明する図である。

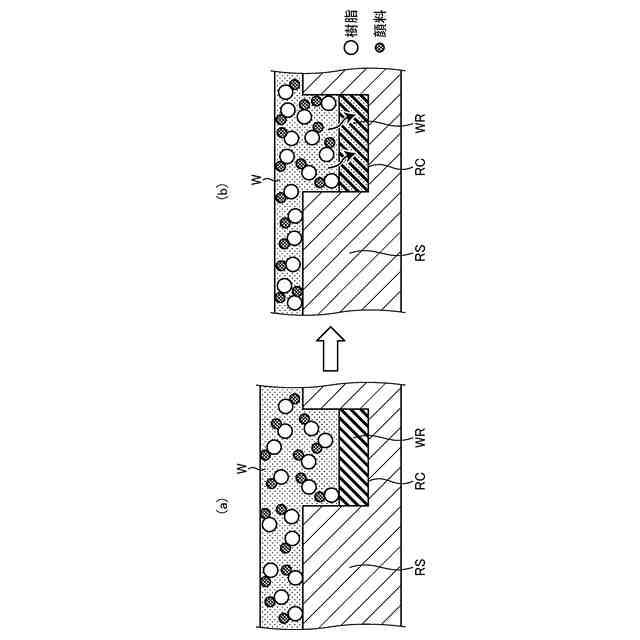

図１０は、第１の実施形態に係る液体塗布装置が発熱剤の粉体を散布した後にインクを塗布した場合の状態を説明する図である。
図１１は、第２の実施形態に係る液体塗布装置の印刷装置の構成の一例を示す図である。
図１２は、第２の実施形態に係る液体塗布装置の粉散布装置の構成の一例を示す図である。
図１３は、第２の実施形態に係る液体塗布装置のハードウェア構成の一例を示す図である。
図１４は、第３の実施形態に係る液体塗布装置の粉散布装置の構成の一例を示す図である。
図１５は、第４の実施形態に係る液体塗布装置の粉散布装置を下から見た図である。
図１６は、第５の実施形態に係る液体塗布装置の印刷装置の構成の一例を示す図である。
図１７は、第５の実施形態に係る液体塗布装置のハードウェア構成の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下に、図面を参照しながら、本発明に係る液体塗布装置の実施形態を詳細に説明する。また、以下の実施形態によって本発明が限定されるものではなく、以下の実施形態における構成要素には、当業者が容易に想到できるもの、実質的に同一のもの、およびいわゆる均等の範囲のものが含まれる。さらに、以下の実施形態の要旨を逸脱しない範囲で構成要素の種々の省略、置換、変更および組み合わせを行うことができる。
【００１０】
［第１の実施形態］
（液体塗布装置の全体構成および動作概要）
図１は、第１の実施形態に係る液体塗布装置の全体構成を示す外観の一例を示す図である。図２は、第１の実施形態に係る液体塗布装置の印刷装置の構成の一例を示す図である。図３は、第１の実施形態に係る液体塗布装置のキャリッジの移動機構の構成の一例を示す図である。図１～図３を参照しながら、本実施形態に係る液体塗布装置１の全体構成および動作概要について説明する。
（【００１１】以降は省略されています）
