公開番号2025114773
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025079828,2023088752
出願日2025-05-12,2023-05-30
発明の名称太陽電池モジュール
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人,個人
主分類H10F 19/80 20250101AFI20250729BHJP()
要約【課題】少ない印刷層数であっても立体感のある絵柄を表現でき、印刷時の調色作業や見当合わせ作業を簡便化できる意匠性および発電効率に優れた印刷物を備えた太陽電池モジュールを提供する。
【解決手段】印刷物2は、複数の第1色ドット11により構成された第1色パターン層10と複数の第2色ドット21により構成された第2色パターン層20とを備える。各第1色ドット11は、第1色用バインダー12と、バインダー内部に分散された複数の第1色顔料チップ13とを含む。各第2色ドット21は、第2色用バインダー22と、バインダー内部に分散された複数の第2色顔料チップ23とを含む。複数の第1色顔料チップ13は、互いに異なる第1干渉光15a,15bを生成する複数色の第1干渉顔料14a,14bであり、複数の第2色顔料チップ23は、第1干渉顔料14a,14bが示す混色とは異なる単色の第2干渉光25を生成する第2干渉顔料24である。
【選択図】図3
特許請求の範囲【請求項１】
太陽電池セルと、

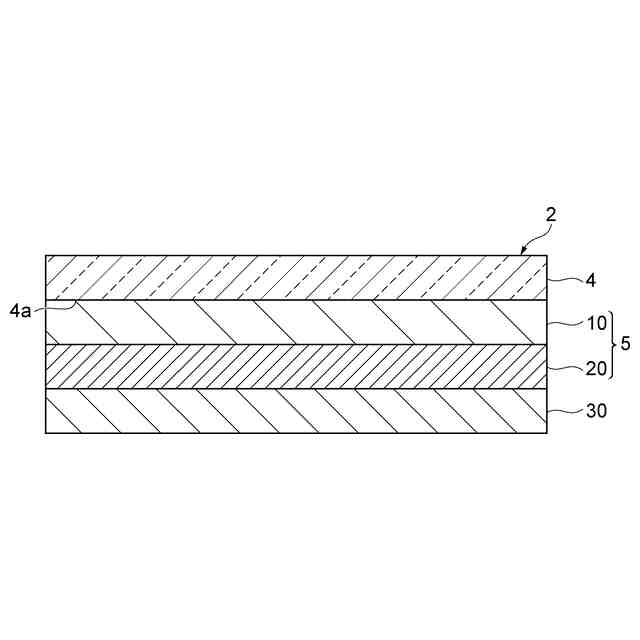

前記太陽電池セルの受光面側に配置され、透光性基材と絵柄印刷層とを有する印刷物と、を備える太陽電池モジュールであって、
前記絵柄印刷層は、
前記透光性基材の一方の面上に設けられ、複数の第１色ドットにより構成された第１色パターン層と、
前記第１色パターン層の上に設けられ、複数の第２色ドットにより構成された第２色パターン層と、を有し、
前記複数の第１色ドットのそれぞれが、第１色用バインダーと前記第１色用バインダーの内部に分散された複数の第１色顔料チップとを含み、
前記複数の第２色ドットのそれぞれが、第２色用バインダーと前記第２色用バインダーの内部に分散された複数の第２色顔料チップとを含み、
前記複数の第１色顔料チップと前記複数の第２色顔料チップとのうちのいずれか一方は、互いに異なる第１干渉光をそれぞれ生成する複数色の第１干渉顔料であり、
前記複数の第１色顔料チップと前記複数の第２色顔料チップとのうちの他方は、前記複数の第１干渉顔料が示す混色とは異なる単色の第２干渉光を生成する第２干渉顔料であり、
前記複数の第１干渉光と前記第２干渉光とを加法混色する、太陽電池モジュール。
続きを表示（約 520 文字）【請求項２】
前記第２色パターン層の上に設けられ、複数のシルバードットにより構成された白色パターン層を更に備え、
前記複数のシルバードットのそれぞれが、シルバー用バインダーと前記シルバー用バインダーの内部に分散された複数のシルバー顔料チップとを含む、
請求項１に記載の太陽電池モジュール。
【請求項３】

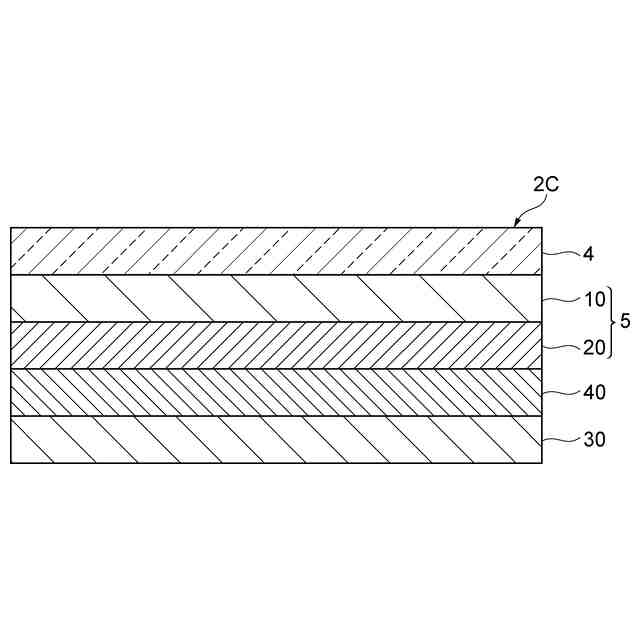

前記絵柄印刷層に対して前記透光性基材とは反対側の最表面上に設けられた透過性スモーク印刷層を更に備える、
請求項１に記載の太陽電池モジュール。
【請求項４】
前記第１干渉顔料と前記第２干渉顔料とのそれぞれは、粒径が２５μｍ以上６０μｍ以下の二酸化チタン被覆雲母を含む、
請求項１に記載の太陽電池モジュール。
【請求項５】
前記複数の第１色顔料チップの含有率は、前記第１色用バインダーを１００重量部とした場合、０．５重量部以上２０重量部以下の範囲内であり、
前記複数の第２色顔料チップの含有率は、前記第２色用バインダーを１００重量部とした場合、０．５重量部以上２０重量部以下の範囲内である、
請求項１に記載の太陽電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
２０５０年カーボンニュートラル、脱炭素社会の実現を目指して、建物でのエネルギー消費量を大きく減らすことができるＺＥＢ(ネット・ゼロ・エネルギー・ビル)の普及が求められている。ＺＥＢとは、快適な室内環境を実現しながら、建物で消費する年間の一次エネルギーの収支をゼロにすることを目指した建物のことである。建物の中では人が活動している為、エネルギー消費量を完全にゼロにすることは不可能だが、省エネによって使うエネルギーを削減し、創エネによって使う分のエネルギーを作る事で、エネルギー消費量を正味（ネット）でゼロにする事が可能である。
【０００３】
化石燃料を使用しない創エネ方法としては、例えば太陽光発電や、風力発電、バイオマス発電等がある。ビルにおける創エネ方法として、設置場所や費用を考慮すると太陽光発電が適している。
【０００４】
ビルの屋上の面積は、空調等の室外機で占められており、発電量を得る為には、屋上以外に壁面に太陽電池モジュールを設置する必要があった。
【先行技術文献】
【特許文献】
【０００５】
特許第５７２５５８１号公報
特許第６８３９３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載の印刷物は、第１色パターン層、第２色パターン層、及び第３色パターン層を備えており、それぞれのパターン層が含む顔料チップが、赤色干渉顔料、緑色干渉顔料及び青色干渉顔料のいずれかである。この印刷物では、従来の印刷よりも色の発色を鮮やかにするために、パターン層の数が多くなっている。特許文献２に記載の加飾シートは、複数種類の干渉顔料を含み、第１混色を呈する第１図柄層と、複数種類の干渉顔料を含み、当該第１混色とは異なる第２混色を呈する第２図柄層と、を備える。この加飾シートでは、第１図柄層及び第２図柄層のそれぞれが複数種類の干渉顔料を含むため、印刷時の調色作業や見当合わせ作業が煩雑となるおそれがある。そのため、太陽電池モジュールに引用文献１，２の印刷物を組み合わせるとこれらの問題が生じるおそれがある。また、太陽電池モジュールは、太陽光を受光して発電するため、太陽光が印刷物で過度に遮られてしまうと、発電効率が低下してしまうという問題がある。
【０００７】
本発明は、上述した課題を解決するためのものであり、少ない印刷層数であっても立体感のある絵柄を表現でき、かつ、印刷時の調色作業や見当合わせ作業を簡便化できる印刷物を備え、発電効率の低下を抑制できる太陽電池モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００８】
［１］本発明は、一側面として、太陽電池セルと、太陽電池セルの受光面側に配置され、透光性基材と絵柄印刷層とを有する印刷物と、を備える太陽電池モジュールに関する。この太陽電池モジュールでは、絵柄印刷層は、透光性基材の一方の面上に設けられ、複数の第１色ドットにより構成された第１色パターン層と、第１色パターン層の上に設けられ、複数の第２色ドットにより構成された第２色パターン層と、を有する。この印刷物では、複数の第１色ドットのそれぞれが、第１色用バインダーと第１色用バインダーの内部に分散された複数の第１色顔料チップとを含み、複数の第２色ドットのそれぞれが、第２色用バインダーと第２色用バインダーの内部に分散された複数の第２色顔料チップとを含み、複数の第１色顔料チップと複数の第２色顔料チップとのうちのいずれか一方は、互いに異なる第１干渉光をそれぞれ生成する複数色の第１干渉顔料であり、複数の第１色顔料チップと複数の第２色顔料チップとのうちの他方は、複数の第１干渉顔料が示す混色とは異なる単色の第２干渉光を生成する第２干渉顔料であり、複数の第１干渉光と第２干渉光とを加法混色する。
【０００９】
この太陽電池モジュールでは、第１色パターン層及び第２色パターン層のうちいずれかのパターン層が互いに異なる干渉光を生成する複数色の干渉顔料を含むため、少ない印刷層数であっても立体感のある絵柄表現を実現できる。さらに、この印刷物では、複数の干渉光を生成する干渉顔料を含むパターン層は、第１色パターン層及び第２色パターン層のうちいずれか１層でよいため、印刷時の調色作業や見当合わせ作業を簡便化できる。したがって、この印刷物によれば、少ない印刷層数であっても立体感のある絵柄を表現でき、かつ、印刷時の調色作業や見当合わせ作業を簡便化できる。また、印刷物は、これらの効果を得つつも、太陽電池セルへの太陽光に対する透過性を確保することで、太陽電池モジュールの発電効率の低下を抑制することができる。
【００１０】
［２］上記［１］の太陽電池モジュールは、第２色パターン層の上に設けられ、複数のシルバードットにより構成された白色パターン層を更に備え、複数のシルバードットのそれぞれが、シルバー用バインダーとシルバー用バインダーの内部に分散された複数のシルバー顔料チップとを含んでもよい。この場合、第１色パターン層と第２色パターン層との発色性が優れると共に、絵柄印刷層が白っぽい印象を与える絵柄を有することができる。
（【００１１】以降は省略されています）
