発明の名称誘導加熱調理器
出願人三菱電機株式会社,三菱電機ホーム機器株式会社
代理人弁理士法人きさ特許商標事務所
主分類H05B 6/12 20060101AFI20250725BHJP(他に分類されない電気技術)
要約【課題】より大きな電力を供給することができる誘導加熱調理器を得る。
【解決手段】被加熱物に対向する面である表面および表面の反対側の面である裏面とを有する基板、並びに、基板の裏面に、導体が複数回巻回されて渦巻状の導体パターンが形成される裏面コイル部を有し、被加熱物を加熱する誘導加熱コイルと、基板の裏面側に誘導加熱コイルを冷却する冷却手段とを備えるものである。
【選択図】図3
特許請求の範囲【請求項１】
被加熱物に対向する面である表面および前記表面の反対側の面である裏面とを有する基板、並びに、前記基板の前記裏面に、導体が複数回巻回されて渦巻状の導体パターンが形成される裏面コイル部を有し、前記被加熱物を加熱する誘導加熱コイルと、
前記基板の前記裏面側に前記誘導加熱コイルを冷却する冷却手段と
を備える誘導加熱調理器。
続きを表示（約 990 文字）【請求項２】
前記誘導加熱コイルは、前記基板の前記表面に、前記導体が複数回巻回されて渦巻状の導体パターンを有する表面コイル部を有し、
前記基板は、前記表面コイル部および前記裏面コイル部において巻回される前記導体のうち、前記巻回の中心から設定ターン内に巻回される前記表面コイル部および前記裏面コイル部の前記導体間を電気的に接続する複数のスルーホールを有する請求項１に記載の誘導加熱調理器。
【請求項３】
前記導体における単位面積あたりの前記スルーホールの数が、外側に巻回する前記導体よりも内側に巻回する前記導体の方が多い請求項２に記載の誘導加熱調理器。
【請求項４】
前記誘導加熱コイルは、巻回方向に隣接する２つの前記スルーホール間を電気的に接続するジャンパー線を有する請求項２に記載の誘導加熱調理器。
【請求項５】
前記誘導加熱コイルは、前記導体を覆うソルダーレジストを有し、
前記裏面コイル部は、巻回される前記導体のうち、巻回の中心から設定ターン内に巻回される前記導体において、前記導体が前記ソルダーレジストで覆われていない非レジスト部を有する請求項２に記載の誘導加熱調理器。
【請求項６】
前記非レジスト部における前記導体は、ハンダで覆われている請求項５に記載の誘導加熱調理器。
【請求項７】
前記スルーホールが設置された位置に前記非レジスト部を有する請求項５または請求項６に記載の誘導加熱調理器。
【請求項８】
前記誘導加熱コイルは、
前記裏面コイル部において、巻回の中心から設定ターン内に巻回される前記導体に設置される伝熱部材と、
前記伝熱部材に対応して設置される非磁性金属板と
を有する請求項２に記載の誘導加熱調理器。
【請求項９】
前記冷却手段は、前記誘導加熱コイルに冷却風を送る冷却ファンを有する請求項１～請求項６または請求項８のいずれか一項に記載の誘導加熱調理器。
【請求項１０】
前記冷却手段は、
前記冷却ファンからの冷却風を、前記誘導加熱コイルが有する前記基板の前記裏面側に向けて吹き出す噴流ダクトを有する請求項９に記載の誘導加熱調理器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本技術は、被加熱物を加熱する誘導加熱コイルを備える誘導加熱調理器に関するものである。特に、加熱効率の向上に係るものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、鍋などの被加熱物が載置される天板の下方に設けられ、被加熱物を加熱する誘導加熱コイルを有する誘導加熱調理器が知られている。このような誘導加熱調理器において、金属箔をフィルムに貼り付けて構成される誘導加熱コイルがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－０４２６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の誘導加熱コイルおよびプリント基板を用いた誘導加熱コイルでは、フィルム、基材などに樹脂が材料として用いられる。樹脂は耐熱温度が低いため、誘導加熱コイルに供給する電力の大きさが限られていた。
【０００５】
本開示は、上述のような課題を解決するため、より大きな電力を供給することができる誘導加熱調理器を得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る誘導加熱調理器は、被加熱物に対向する面である表面および表面の反対側の面である裏面とを有する基板、並びに、基板の裏面に、導体が複数回巻回されて渦巻状の導体パターンが形成される裏面コイル部を有し、被加熱物を加熱する誘導加熱コイルと、基板の裏面側に誘導加熱コイルを冷却する冷却手段とを備えるものである。
【発明の効果】
【０００７】
本開示に係る誘導加熱調理器は、誘導加熱コイルにおいて、基板の裏面に裏面コイル部を有し、冷却手段が基板の裏面側から誘導加熱コイルを冷却する。このため、表面側を冷却しないため、誘導加熱コイルと被加熱物との距離を縮めることができ、被加熱物への鎖交磁束を増加させることができる。したがって、誘導加熱コイルのコイル部により大きな電力供給を行うことができ、また、加熱効率を向上させることができる。
【図面の簡単な説明】
【０００８】
実施の形態１に係る誘導加熱調理器の一例の外観を示す斜視図である。

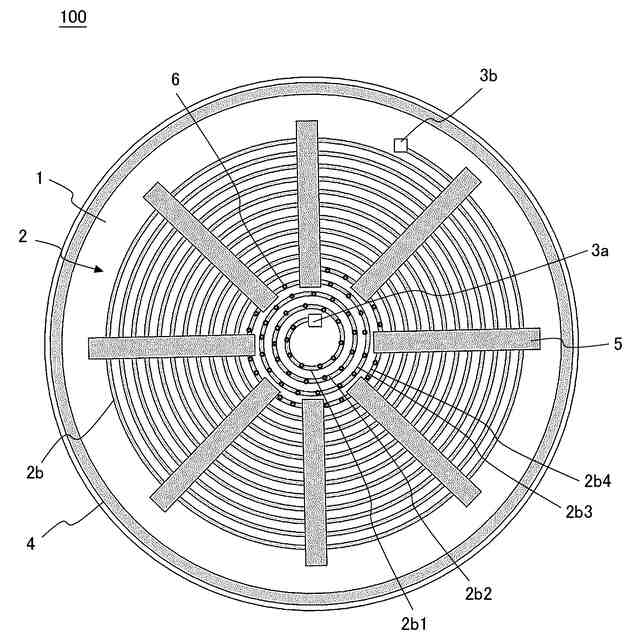

実施の形態１に係る誘導加熱コイルの一例を示す平面図である。

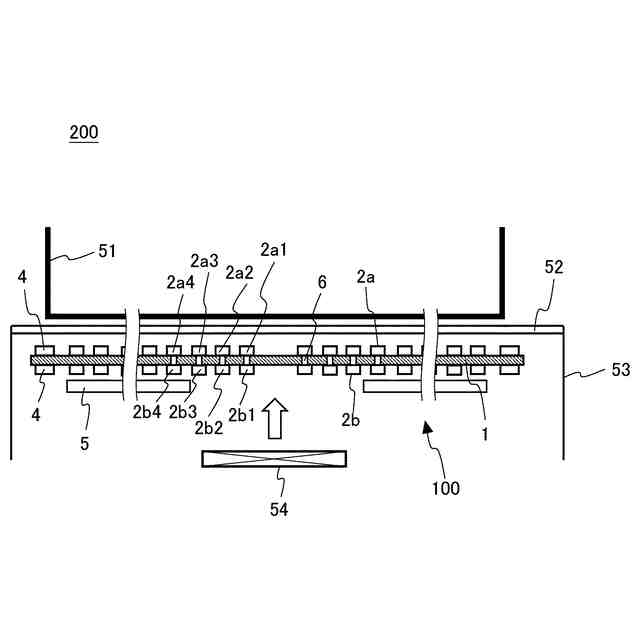

実施の形態１に係る誘導加熱調理器の筐体内における誘導加熱コイルの位置関係を示す図である。

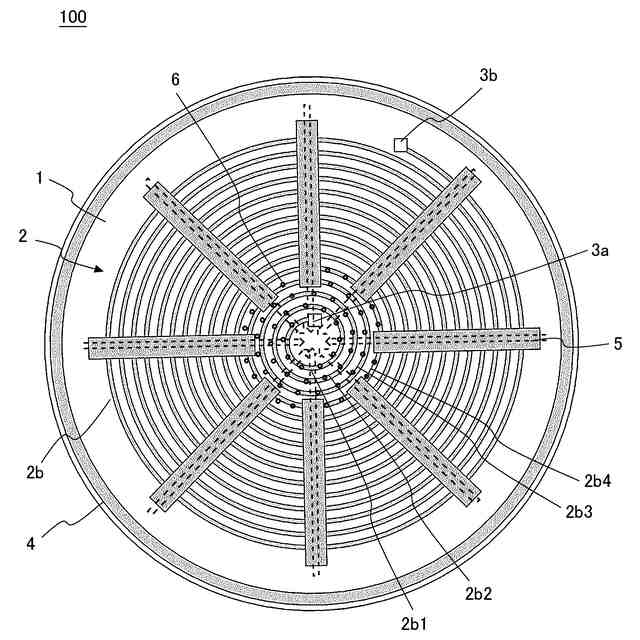

実施の形態１に係る誘導加熱コイルの磁性体における磁束の流れを説明する図である。

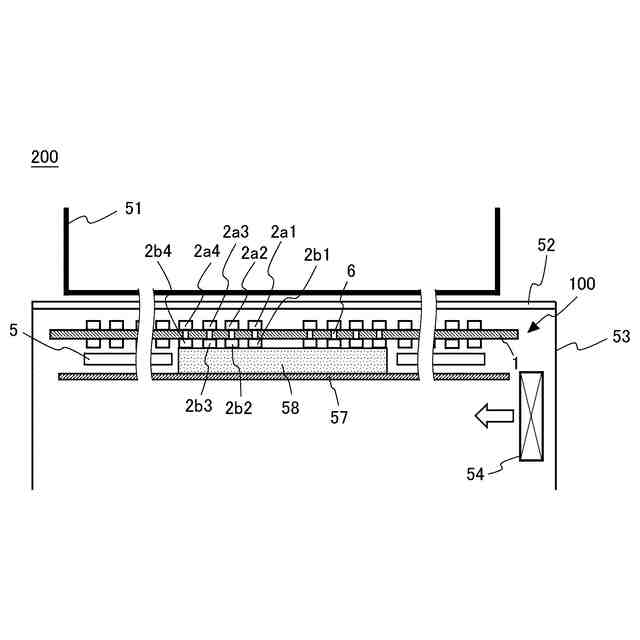

実施の形態１に係る誘導加熱装置における他の一例を示す筐体内の部分断面図である。
実施の形態１に係る誘導加熱装置における別の一例を示す筐体内の部分断面図である。
実施の形態２に係る誘導加熱コイルの一例を示す平面図である。

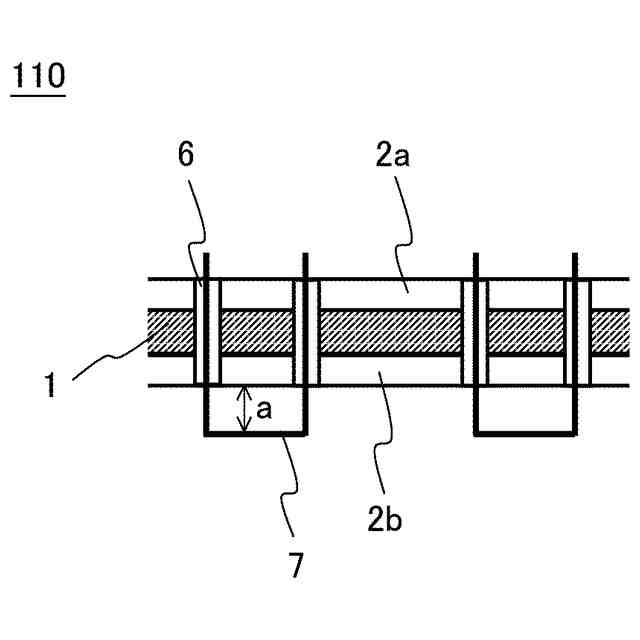

実施の形態２に係る誘導加熱コイルを、コイル部の導体の巻回方向に沿って切断したときの模式断面図である。

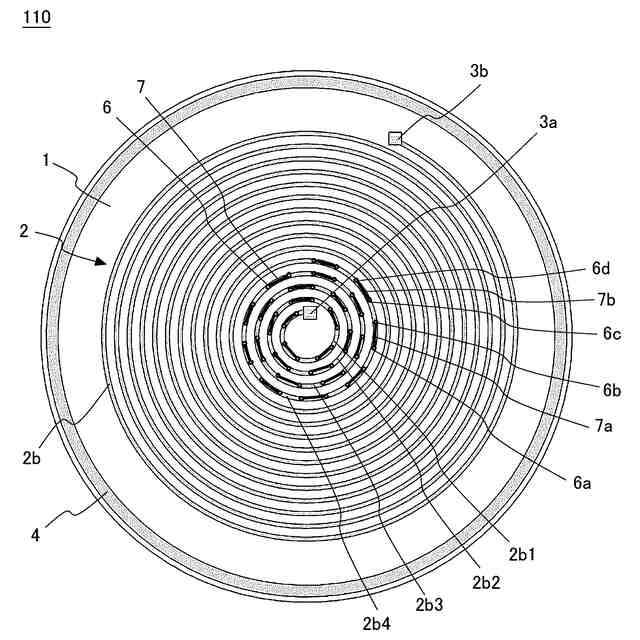

実施の形態３に係る誘導加熱コイルの一例を示す部分平面模式図である。
実施の形態４に係る誘導加熱調理器の筐体内における誘導加熱コイルの位置関係を示す部分断面図である。
実施の形態４の変形例に係る誘導加熱コイルを誘導加熱調理器内に設置した場合の筐体内の部分断面図である。
実施の形態４の変形例に係る誘導加熱コイルにおいて下側となる第２基板を示す平面図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る誘導加熱調理器の実施の形態について、図面を参照して説明する。本開示は、以下の実施の形態に限定されるものではなく、本開示の主旨を逸脱しない範囲で種々に変形することが可能である。また、本開示は、以下の各実施の形態に示す構成のうち、組合せ可能な構成のあらゆる組合せを含むものである。また、図面に示す誘導加熱コイルは、本開示の技術思想が適用されるコイルの一例を示すものであり、図面に示された態様によって本開示に適用される誘導加熱コイルなどが限定されるものではない。図面に示す誘導加熱調理器は、本開示の技術思想が適用される機器の一例を示すものである。また、以下の説明において、理解を容易にするために方向を表す用語（例えば「右」、「左」、「前」、「後」など）を適宜用いるが、これらは説明のためのものであって、本開示を限定するものではない。また、各図において、同一の符号を付したものは、同一のまたはこれに相当するものであり、これは明細書の全文において共通している。なお、各図面では、各構成部材の相対的な寸法関係または形状などが実際のものとは異なる場合がある。
【００１０】
実施の形態１．
図１は、実施の形態１に係る誘導加熱調理器の一例の外観を示す斜視図である。図１は、誘導加熱調理器２００の内部を見やすくするために、誘導加熱調理器２００から天板５２を外した状態の誘導加熱調理器２００を示している。誘導加熱調理器２００は、天板５２の上に載置された被加熱物５１を加熱するＩＨ（ＩｎｄｕｃｔｉｏｎＨｅａｔｉｎｇ）クッキングヒータなどの加熱調理器である。被加熱物５１は、例えば、金属製の鍋などの調理用具である。
（【００１１】以降は省略されています）
