特許ウォッチ

公開番号2025111278
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005602
出願日2024-01-17
発明の名称ゲルルアー、ゲルルアーの製造方法、ゲル状コマセ、及びゲル状コマセの製造方法
出願人国立大学法人東京海洋大学,株式会社NSC工業
代理人個人,個人,個人,個人,個人
主分類A01K 85/00 20060101AFI20250723BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】水中で短期間に生分解され、且つ、充分な強度と餌生物の動きを疑似するしなやかさとを有するゲルルアーを提供する。
【解決手段】ゲルルアーは、グルコマンナン及びカラギーナンを、併せて5～10質量%含有する。ゲルルアーにおいて、グルコマンナンとカラギーナンの含有比率は1:0.9～1:2.1であってもよい。
【選択図】図9
特許請求の範囲【請求項１】
グルコマンナン及びカラギーナンを、併せて５～１０質量％含有する、ゲルルアー。
続きを表示（約 660 文字）【請求項２】
前記グルコマンナンと前記カラギーナンの質量での含有比率が、１：０．９～１：２．１である、請求項１に記載のゲルルアー。
【請求項３】
グルコマンナン及びカラギーナンを、併せて５～１０質量％含有する、ゲル状コマセ。
【請求項４】
前記グルコマンナンと前記カラギーナンの質量での含有比率が、１：０．９～１：２．１の範囲内である、請求項３に記載のゲル状コマセ。
【請求項５】
集魚剤を含む、請求項３又は４に記載のゲル状コマセ。
【請求項６】
グルコマンナンとカラギーナンとを含む水溶液を鋳型に注入する工程と、
注入された水溶液を冷却してゲルにする工程とを含み、
前記グルコマンナン及び前記カラギーナンの含有量の合計が、前記水溶液に対して５～１０質量％である、ゲルルアーの製造方法。
【請求項７】
グルコマンナン粉末とカラギーナン粉末を水に溶解することで前記水溶液を得る工程をさらに備え、
前記水溶液に含まれる前記グルコマンナンと前記カラギーナンとの質量での比率が１：０．９～１：２．１の範囲内である、請求項６に記載のゲルルアーの製造方法。
【請求項８】
前記水の温度が９０℃以上１００℃未満である、請求項７に記載のゲルルアーの製造方法。
【請求項９】
グルコマンナン及びカラギーナンを併せて５～１０質量％含有するゲルを破砕する工程を含む、ゲル状コマセの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゲルルアー、ゲルルアーの製造方法、ゲル状コマセ、及びゲル状コマセの製造方法に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
従来、魚釣りに用いるルアー（疑似餌）として、合成樹脂やゴムにより形成されたルアーが広く用いられてきた。これらのルアーは安価に製造でき、且つ保存性が良好である反面で、破損して海洋に流出したり、魚の食い付きにより千切れて魚の体内に取り込まれてしまうことがあり、環境汚染等の悪影響が懸念されていた。また、生分解性プラスチックを用いたルアーも存在するが、水中で溶解するのに数年から数十年という長い期間を要する。
【０００３】
このような状況に鑑みて、たとえば特許文献１には、グルコマンナン精粉とゲル化剤粉末とを混合した乾燥粉末を２～４質量％溶解した水溶液を鋳型に流し込み、冷却することで得られる疑似餌が開示されている。特許文献１に記載の疑似餌によれば、破損した場合でも水中で短期間で分解され、魚の体内に入ってしまった場合でも魚体に無害であるため、環境への悪影響がほとんど生じない。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－２５８４２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、本発明者らが試験したところ、グルコマンナンとゲル化剤とを併せて３質量％含むゲルは破断荷重（破断強度）の値が低く、ルアーとしての強度に問題があることが分かった。
【０００６】
本発明は、水中で短期間に生分解され、且つ、充分な強度と餌生物の動きを疑似するしなやかさとを有するゲルルアーを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、以下の態様を包含する。
【０００８】
［１］グルコマンナン及びカラギーナンを、併せて５～１０質量％含有する、ゲルルアー。
【０００９】
［２］前記グルコマンナンと前記カラギーナンの質量での含有比率が、１：０．９～１：２．１の範囲内である、［１］に記載のゲルルアー。
【００１０】
［３］グルコマンナン及びカラギーナンを、併せて５～１０質量％含有する、ゲル状コマセ。

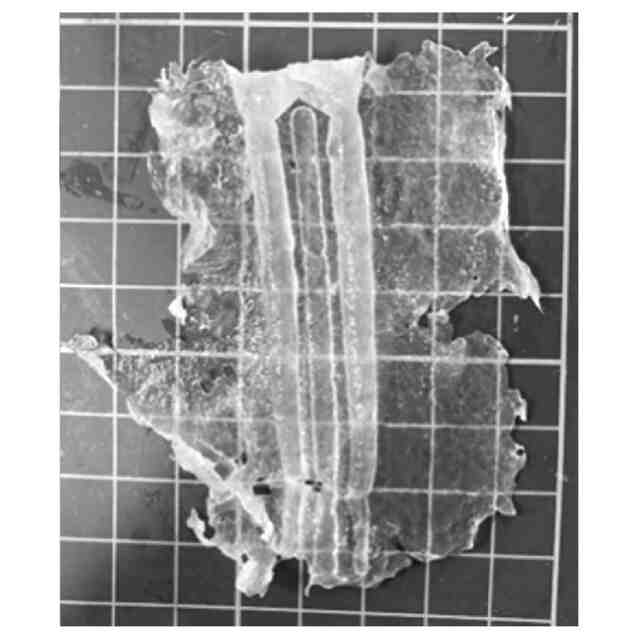

（【００１１】以降は省略されています）

関連特許
